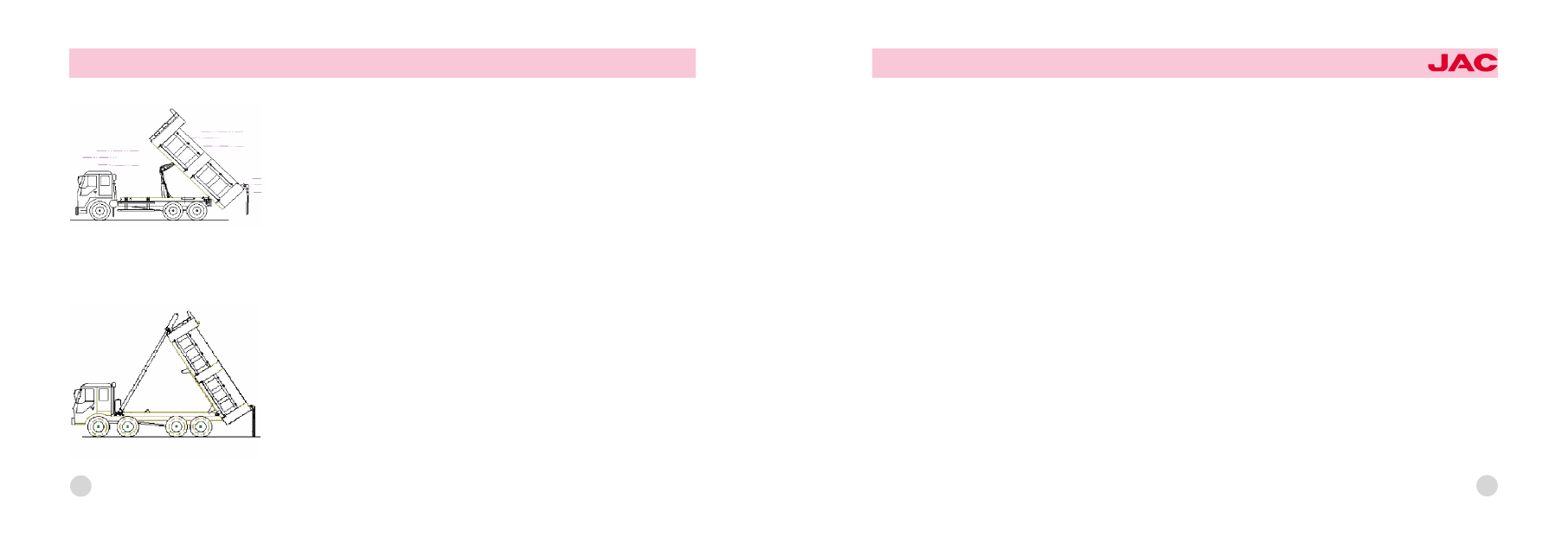

D. Lowering the carriage fall suddenly when the goods have not still been un鄄
loaded will

荫

distort or destruct the lift system

荫

deform the frame and chassis, make the tire burst and even lead to other

serious accidents

E. Driving the vehicle forward when the goods are unloaded partially will:

荫

make the vehicle out of control, front wheels off ground and the tipper turn

over etc because of high gravitational center

荫

distort or damage lift system, frame and back hinge point because of high

gravitational center

212

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

F. If man remain under the carriage that has not yet been propped or propped
firmly,

荫

his life will be in danger when hydraulic system leaks or control system

stops functioning suddenly

荫

accident will take place if the carriage fall suddenly by other's wrong oper鄄

ation

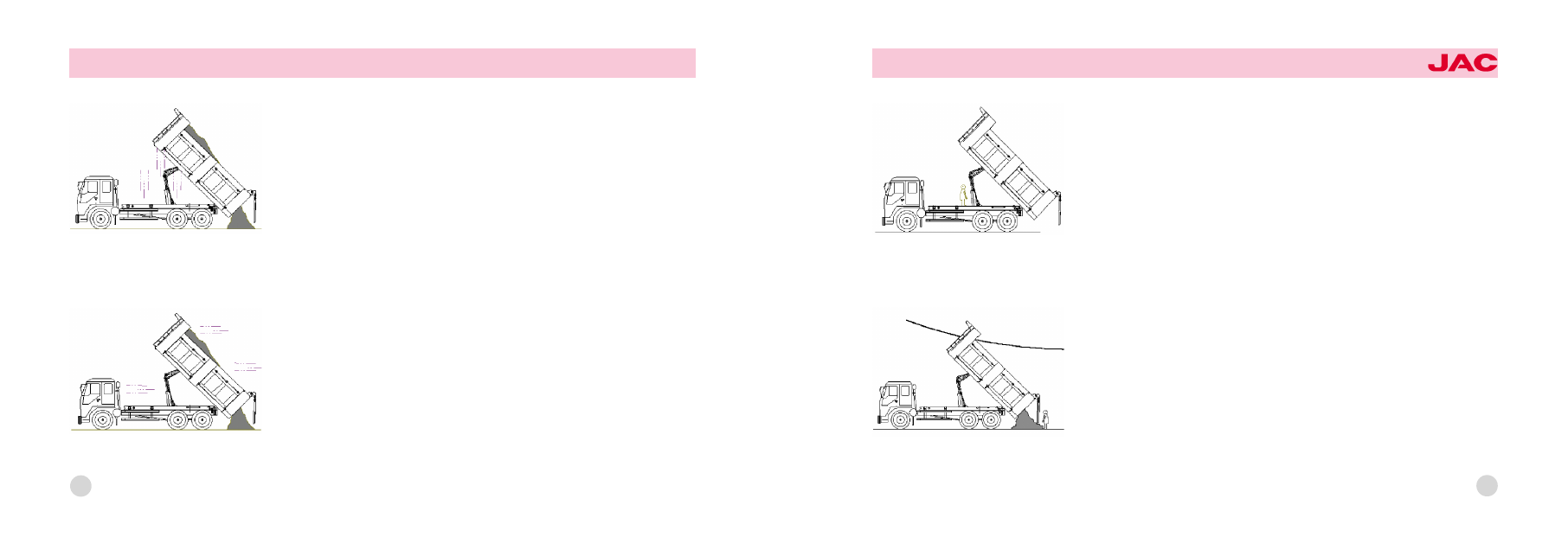

G. If man remains in the working area of the tipper or unload the goods in the
place where there are other interferences,

荫

such accidents as people are injured by carriage and goods, electricity

wire cut and carriage or other equipments damaged will be easy to happen

213

H. If you drive the tipper when the carriage is still being lifted,

荫

the lift system will be damaged, the carriage crashed, the electricity line

cut, other equipment destructed and even life is in danger

I. If the tipper is lifted out of its limit,

荫

the carriage will turn over, hydraulic cylinder and other components be

damaged, the back carriage crashed and opening destructed

214

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Special notes

荫

All the above-mentioned notes apply to all kinds of dump truck produced by our company

荫

Driving against the rule and disobeying the above motes are regarded as signs of users' giving up the right to be

served by us, and all the consequences and responsibilities brought about will be undertaken by users instead of us.

215

TECHNICAL MAINTENANCE

Regular technical maintenance can help avoid the early abrasion of motion parts, reduce the accident frequency when
the vehicle is used and stop some potential accidents, so it is a key point to improving the efficiency and prolong its ser鄄
vice life. The details are:
1. The new vehicle should be loaded in strict compliance with the rules in its running-in period;
2. Everyday before and after you drive your vehicle:

荫

Inspect the hydraulic oil amount and add more if the oil is inadequate; inspect whether hydraulic system is damaged

or leak, and repair it if so:

荫

Inspect whether such parts as the top and bottom bolster of the hydraulic cylinder and connecting rod are connected

and fixed. Observe whether all the motion parts and their neighboring fixed parts are damaged or deformed;

荫

Inspect the condition of the carriage, second frame and spare wheel frame and observe with special attention

whether the weld joints are open or cracked; inspect the work or abrasion conditions of gear pump, power take-off and
hydraulic cylinder, maintain and repair or replace the damaged parts.
3. Every week or after 50 working hours:

荫

Inspect all the gas lines and hydraulic tie-ins leak, if so, replace the damaged hoses;

荫

Inspect all the bolts and nuts to see whether they are loose, if so, fasten them;

荫

Inspect all kinds of velvets and hydraulic cylinder, and clean them if they are dirty;

荫

Inject oil to all the injection locations once to ensure the vehicle can work normally;

荫

Inspect the conditions of stow-wood, rubber cushion blocks and rubber cushion belts, and replace them in time if

216

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

they are corrupted or aged.
4. The high pressure hoses must be changed every other year, and must be replaced in time if they are damaged or
swell partially;
5. The hydraulic oil must be kept clean and can not contain water and impurities; it must be changed regularly and its
deposits be cleared; hydraulic oil must deposit 48 hours before injected into oil tank; the filtration accuracy of hydraulic
oil should be lesser than 25滋m.(The oil tank must be cleaned once each week or after 50 hours; the hydraulic oil should
be changed once when the carriages have been lifted 600-800 times, and must be changed any time when the oil is
dirty or aged; the longest period is one year.)

217

Attachment: the main lubrication points and their locations of all kinds of dump truck:

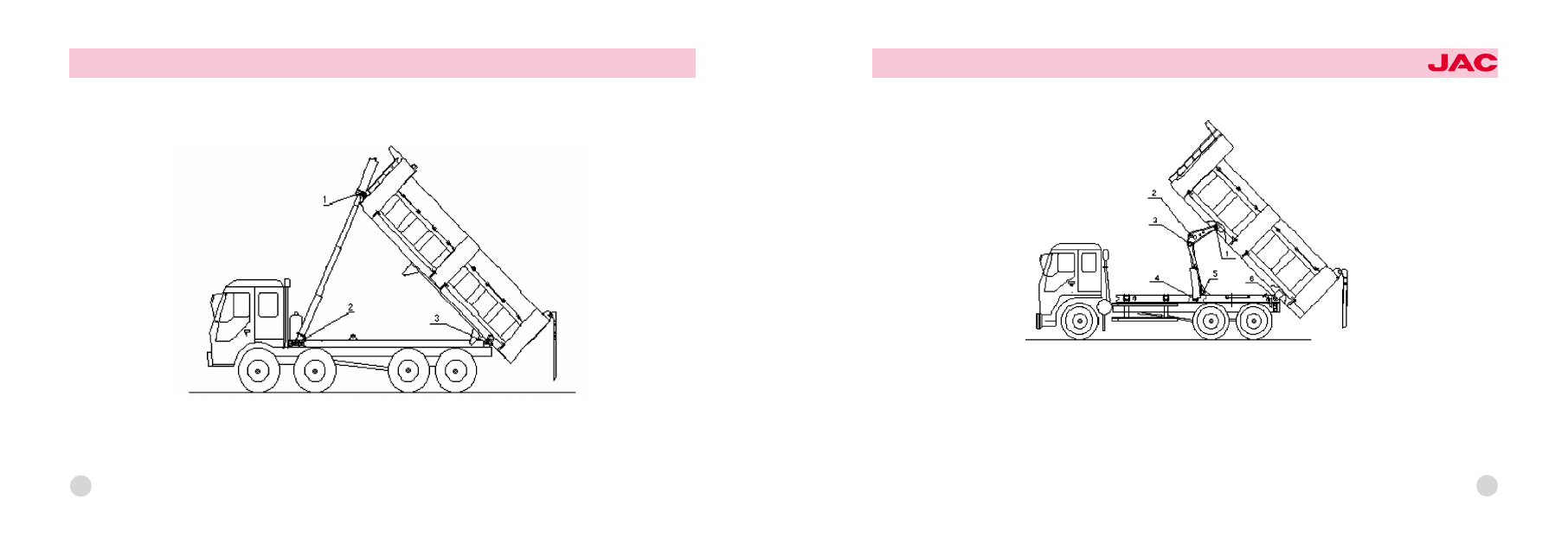

A. The lubrication diagram of direct push tipper with front cylinder

1. the hinge point between cylinder and top frame (two places)
2. the hinge point between cylinder and bottom frame (two places)
3. the hinge point between top frame and bottom frame (two places)

218

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

B. The lubrication diagram of composing tipper with cylinder and front push connecting rod

1. the hinge point between arm and top frame (two places)
2. the hinge point between arm and top of lift cylinder (two places)
3. the hinge point between arm and drawbar (two places)
4. the hinge point between lift cylinder and bottom frame (two places)
5. the hinge point between drawbar and bottom frame (two places)
6. the hinge point between top frame and bottom frame (two places)
