CENTRALIZED LUBRICATION SYSTEM(If installed)
C.L.S (Centralized Lubrication System) is the device to lubricate a proper quantity of grease into all major chassis parts
(except propeller shaft) automatically at regular interval of time through an exclusive lubrication pipe with a control unit
during driving.
Inspecting & Replenishing Grease
Pour grease to the MAX remarked on the reservoir tank.

荫

Inspect or add grease every 2 months

荫

Recommended grease: NGL 100,000

CAUTION

荫

When the grease is poured into the reservoir tank it must be a pure thing.

荫

Replenish grease through the exclusive lubrication inlet to avoid entering foreign material.

NOTE
Lubricate manually with pressing the manual lubrication switch beside the timer as required especially in rainy time or af鄄
ter washing a vehicle. Lubricating interval has specified 6 hour when the vehicle is delivered. Do not necessary to adjust
again.
CLS Inspection

荫

Pour grease into the reservoir tank. Turn the ignition key to the ON position and push the manual button.

荫

Check the operating condition of the pump. If it is normal open a plug on the end of the fractionator. The pump

should be operated continuously until the grease is flowed.

荫

Turn the main switch off after bleeding air completely from the main pipe and then lock the plug.

172

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

荫

Turn the battery switch on for 15 seconds and off for 5 repeatedly and then check whether the grease lubricates.

荫

Check the indicator lamp is off when the pump is operated.

CAUTION
Do this procedure once a day before driving.
NOTE

荫

The auto grease indicator light is turned on at the same time with operation of the pump, and after 3 seconds the light

is off. The pump is operated for 154 seconds at one time.

荫

If the auto grease indicator light is illuminated continuously even after 3 seconds there is a malfunction in the CSL.

Have the CLS inspected and repaired by an authorized JAC dealer.
CAUTION

荫

Turn the main switch off after having the pump worked for 154 seconds although the lamp is off after 3 seconds nor鄄

mally.

荫

Inspect the tightening condition of leak age of the conjunction part and grease line.

Management of CLS

荫

Check that there is the grease lubricated at a necessary part around the refueling hole and leaking grease at con鄄

necting part of thelubricator and fractionator, periodically.

荫

Wash the grease container with benzene or mineral oil. Never use trichloroethelene or equivalent solvent.

荫

Maintain the main switch is OFF when the vehicle is not working for a long time.

荫

If you work the CLS when the tank is empty, it may be damaged. Inspect frequently.

173

TIRE ROTATION
Tires should be rotated every 8,000 km (5,000miles). If you notice that tires are
wearing unevenly between rotations, have the car checked by a JAC dealer so
the cause may be corrected.
After rotating, adjust the tire pressure and be sure to check wheel nut tight鄄
ness.
NOTE:

荫

Do not mix biss-ply and radial-ply under any circumstances.

荫

In ace double rear wheel, the difference of outer diameter between outer

wheel and Inner wheel Is less than 12mm.

DOUBLE REAR AXLE
1. Front tire
2. Rear front tire
3. Rear reartire
Spare tire

174

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

PRECAUTIONS BEFORE HIGH SPEED OPERATION
The higher the vehicle speed, the more heat the tires generate, and eventually
there is a danger or a burst.
The heat generated by the tires varies greatly with the tire pattern, tire inflation
pressure, load and speed. Pay attention to the following points.

荫

Keep the tires inflated at normal pressure.

荫

Avoid overloading.

The lug type pattem tires are not suited for high speed operation, as they tend
to skid. If your vehicle is equipped with the lug type tires, care should be tak鄄
en not to operate it at very high speed.
Exercise special car when controlling the steering wheel or applying brakes on
a wet road surface.

175

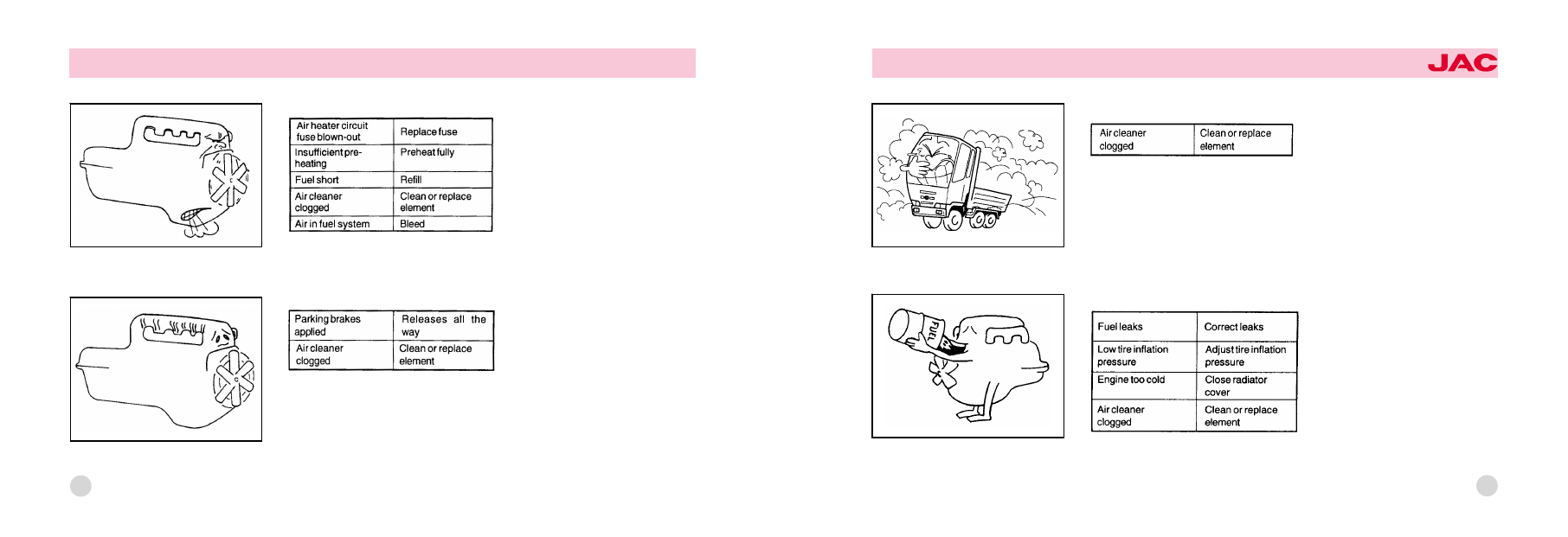

TROUBLESHOOTING
Refer to the following causes when the vehicle fails, and fake the corrective action as soon as possible. If the causes
can not be founded out, have the vehicle checked and repaired by an authorized dealer.

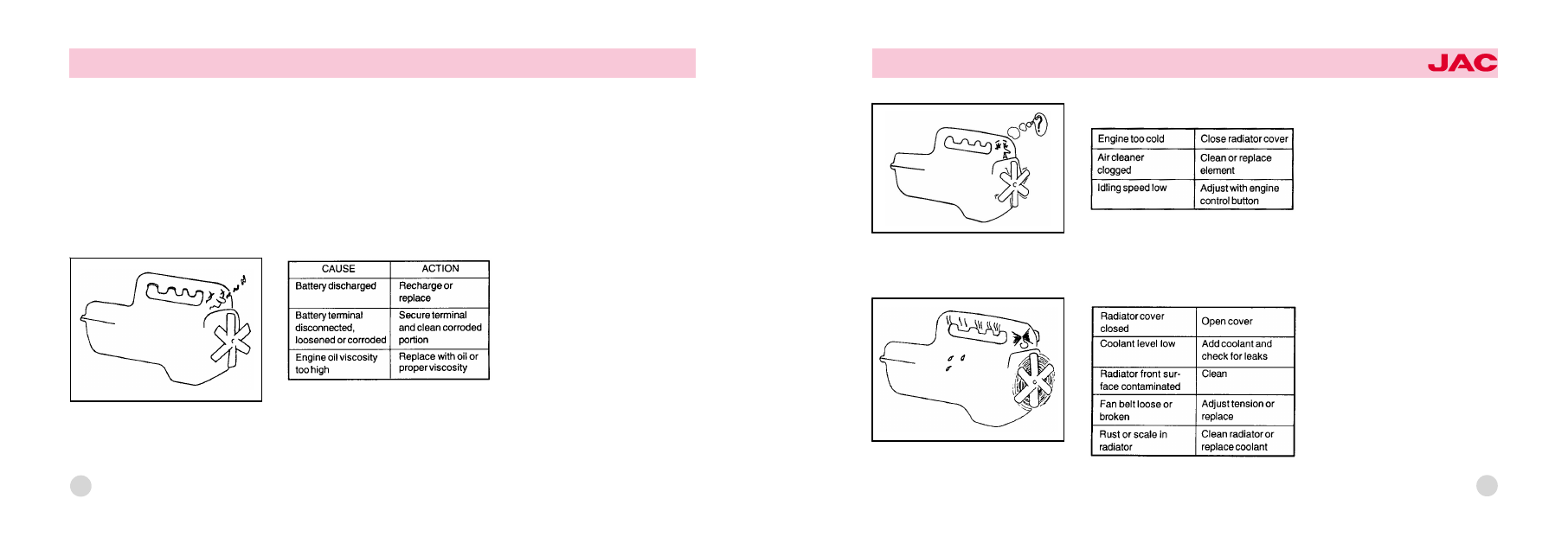

When the starter switch is in 'S' position, engine doesn't start.
Starter does not rotate at all or rotates slowly.

176

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

Engine stalls when speed is reduced

Engine overheating

177

Starter rotates but engine does not start

Low torque

178

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

poor exhaust emissions

Excessive fuel consumption

179
