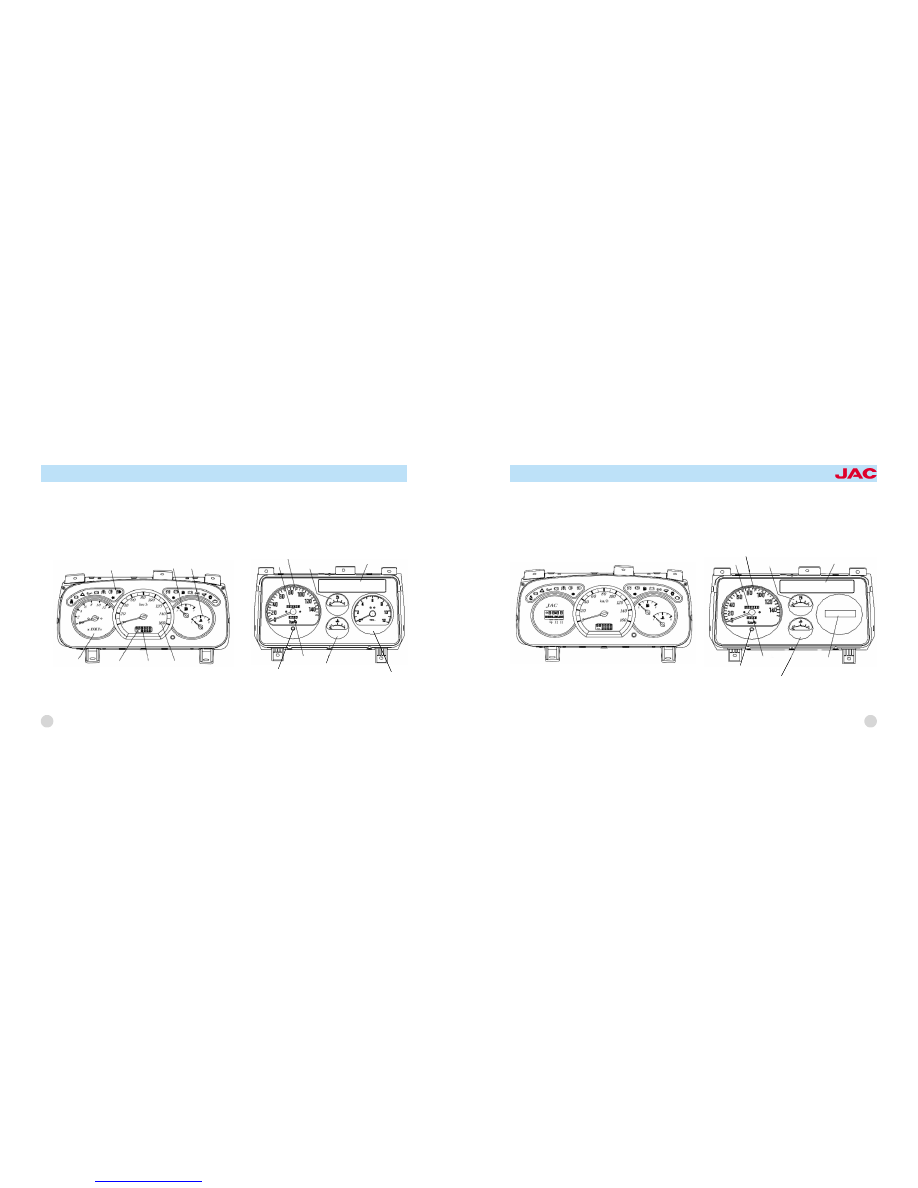

Instrument cluster

New pattern of instrument cluster (air brake)

Indicator lamp

Water temper鄄

ature gauge

fuel gauge

Air pressure

gauge

Mileometer

Speedometer

Tripmeter

Old pattern of instrument cluster (air brake)

Mileometer

Speedometer

Fuel gauge

Indicator lamp

Button for returning to zero

Water temperature gauge

Tripmeter

Air pressure gauge

6

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

New pattern of instrument cluster (hydraulic brake)

Old pattern of instrument cluster(hydraulic brake)

Speedometer

Fuel gauge

Indicator lamp

Mileometer

Button for returning to zero

Tripmeter

Water temperature gauge

Electrical clock

7

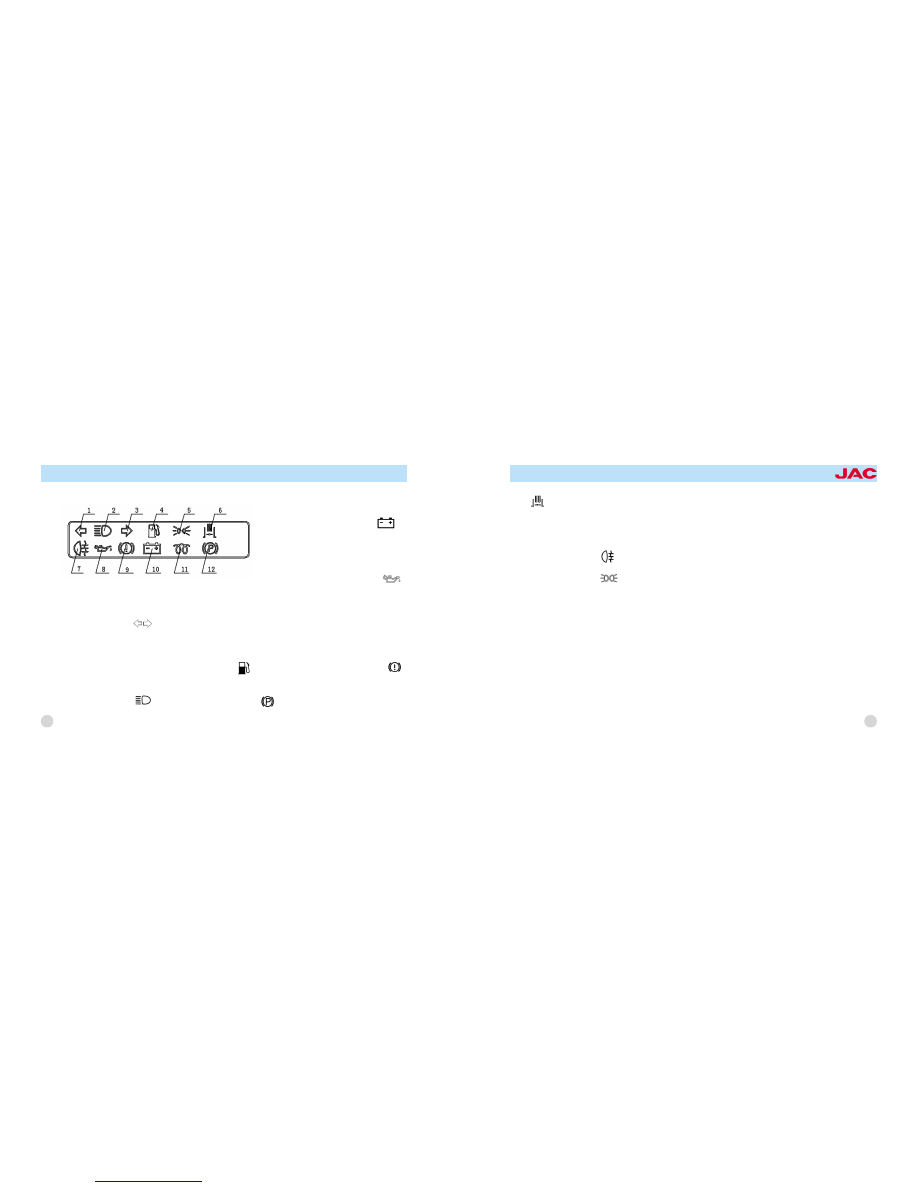

Indicators :
1. Turning indication light (

)

when the turning control handle is on
the left (right) turning position, left
(right) turning indicator light will flash.
If the warning switch is pressed, the
left and right turning indication light
will flash at the same time.
2. High beam indication light (

)

indicates that whether the headlight
is under the working condition of
high beam . When the headlight is
on the high beam status, the
indicator light will light.
3. Fuel warning lamp (

):used for

fuel level alarm, when fuel is in
shortage, fuel alarm light will light.
4. Parking brake indicator light渊

冤院

when pulling up the parking brake
handle, the indicator light will light.
5. Generator indicator light渊

冤院in

dicates the working condition of
generator. When the battery is
discharged, the indicator light will light;
otherwise, the indicator light will go out.
6.Oil pressure indicator light渊

冤院

indicates low - pressure warning of
engine oil pressure. When oil
pressure is lower than 0.08-0.1Mpa ,
the oil pressure indicator light will
light. When oil pressure is higher
than it, the oil pressure indicator light
will go out.
7. Braking fault indicator light渊

冤院

when braking fluid is not enough, the
indicator light will light..
8. Exhaust assistant brake indicator

1. turn left
2. high beam
3. tur right

4. fuel alarm
5.parking brake
6.charging

7. oil pressure alarm
8.braking fault
9.exhaust assistant brake

10.fog lamp
11.small light

8

Integrated cluster

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

light 渊

冤院when exhaust assistant

braking operates, the indicator light
will light. When exhaust assistant
brake is disconnected, the indicator
light will go out.
9. Fog light indication light 渊

冤院

press the switch to make it work.
10. Small light indicati0n light渊

冤院

When they work袁the indication light
will light.

Use of components in the
cab

Cab

Brief description of the structure:
The driver cab is constructed
enclosing with full metal. Window
glass adopts panoramic camber
windshield. In order to improve the
comfort, side panel with larger
upside width and raised -roof cab
have been adopted. Therefore, the
interior space of the cab can be
more commodious and comfortable.
Effective measures have taken in
reducing noise尧 heat insulation尧
sound insulation and sealing. For
instance, the section of roof forehead
is enclosed and strengthening rib is

equipped on the roof. There are
three

asbestos

heat

insulating

mattress on the upside of the engine.
Sealing of the door is double skin
constructed. For safety, softening
has done for the main parts, which
can appear knocking easily with
passengers.

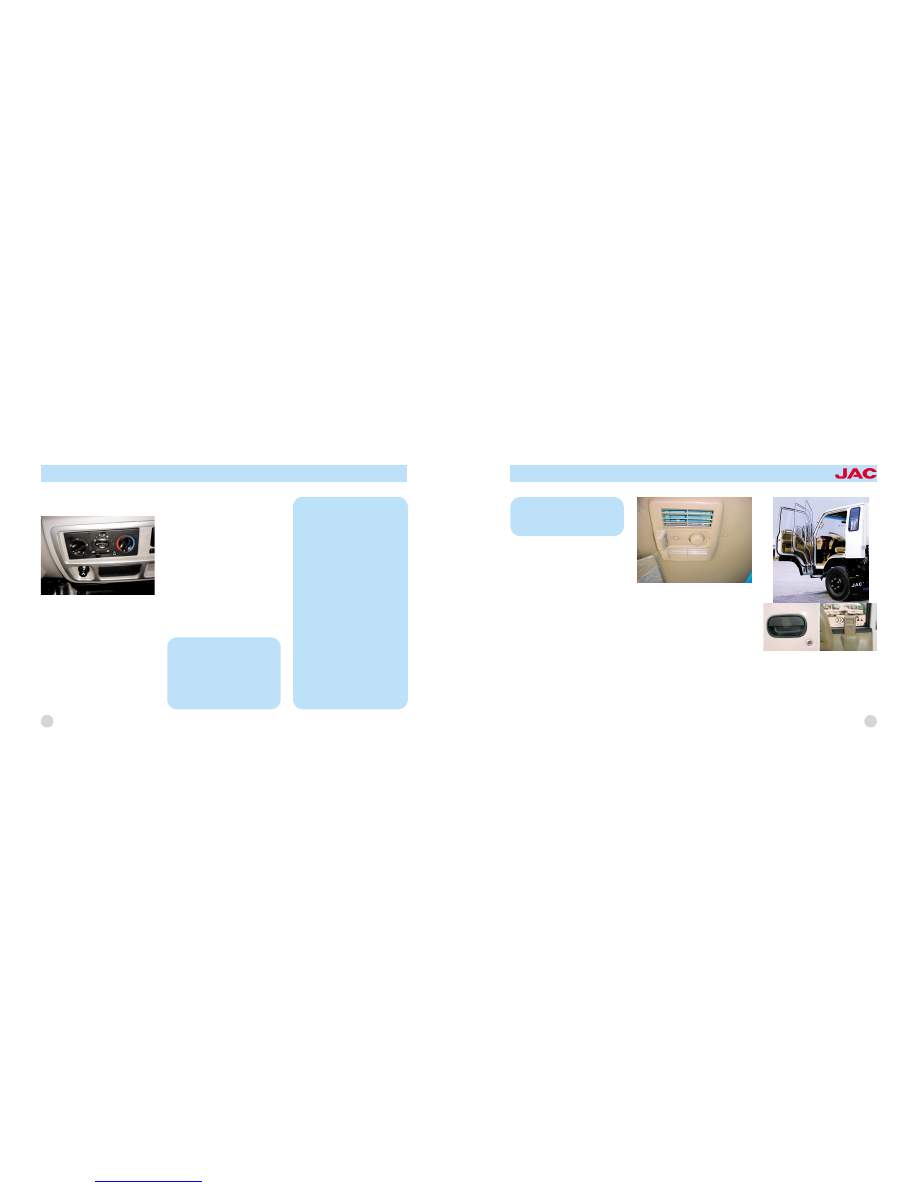

Air -conditioner system (choose
to pack)

Brief introduction
The automobile air -conditioner with
cold and warm machine is integrated
with automobile cluster panel. It has
many useful functions. For example,
to make cold air, warm air and to
remove frost. The air -conditioner
system has four high and low
grades, which meets your need of

9

choosing different air speed and
direction of air sending.

Operation
1. Start the engine.
2. Press Switch 4 of the air condi -
tioner to start air sender. The switch
has four grades from left to right to
make the air speed more and more
quick as well as making air stronger
and stronger.
3. Operate air-conditioner Switch 5,
then the compressor begins to work

and the whole system works too.
4. When using cold wind, please put
the Temperature adjusting handle 3
to the COOL position. When using
warm wind, put it to the HOT
position.To have air sending from
different directions, please adjust
Handle 2. To use warm wind only,
please close Switch 5 of the air -
conditioner.
5. Operate Handle 1 on natural wind
conversion position to have natural
wind outside come into the cab.

10

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Caution!
1. Avoid putting the handle to the
coldest position and pressing the
air speed switch on the lowest
position when using the air -
conditioner in order to prevent
evaporative machine from frosting.

2. Do not park the vehicle under
the sun .
3. Close the door and windows of
cab when using air-conditioner.
4. Use compressed air and cold
water to wash the condenser. (hot
water and steam are forbidden)
5. Have the compressor worked
for 5 minutes once a week in
winter to maintain the air condi -
tioner work normally.
6. Make sure the temperature of
water used to cold the engine reach
to 70益above when using air heater
and you should use antifreeze fluid
to avoid freezing radiator and inside
of air heater to be cracked.
7. If you do not understand the
structure and have no measures of

The top of cab's ventilating device

You can choose two ways to
ventilate the cab. Outdoor airiness
and indoor airiness
Outdoor airiness
1. Clockwise the rotary-knob on the
top of cab to make sure the top cab
closed.
2. Turn on the switch to "IN", then
turn on the rotary knob to "OPEN".
Indoor airiness
1. Clockwise the rotary knob to close
the ventilator louver.
2. Turn the switch to "out "which is on
the exhaust gear.

Door

1. The cab door, which has three -
step opening, can improve the
convenience for passengers to get
on or to get off. The partial opening
angle can be 30益 and 57益 . And
the full opening angle can be 90益 ,
on all of the three positions, the door
can be in stable condition. (figure
above)

Outside door handle (left) Lock of
door locking(right)
Pull out the outside door handle to
open the door. Insert the starting
switch key into the door lock and

11

protection, please do not switch
on the system of air conditioner to
avoid accidents

rotate it to lock the door.
2. The door can be locked outside
without the key. First press the lock
button on the inner side of the doors
to the fixed position, then pull the
outside door handle outwards and
close the door at the same time.
3. Pull out the inside door handle to
open the door.
4. Press the lock button to lock the
door after closing it.

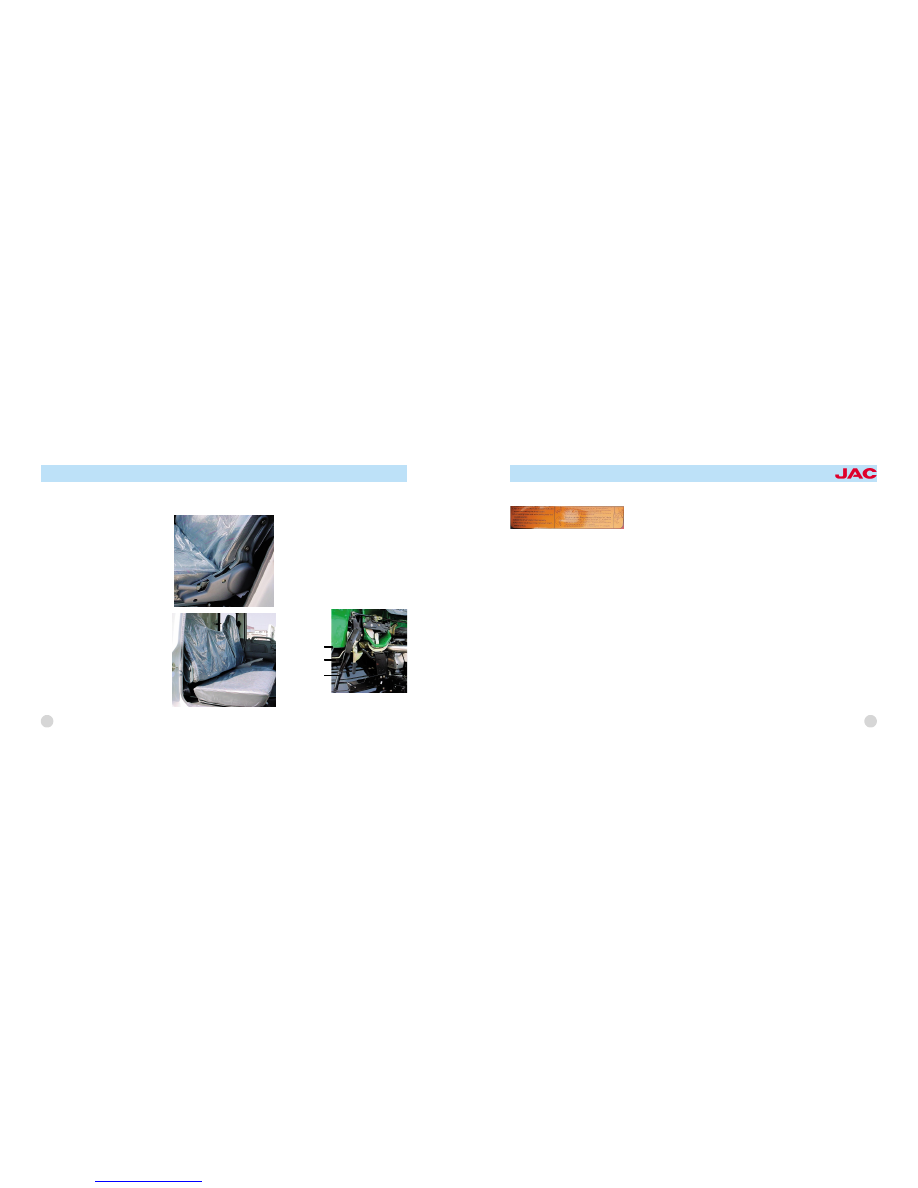

Cab seat

Cab seat can be classified as driver
seat, assistant driver seat and rear
row seat. Driver back seat adopts
upright seat. The angle of backrest
and the fore-and-aft position of seat
can be adjusted. The maximum
adjustable angle of the backrest is

56益.The maximum adjustable dist-
ance of the seat is 160mm.

When vehicle is in the progress of
maintenance, please clean the track
assembly of the driver seat, recoat
the lithium base grease, and tighten
all of the joint nuts again. If finding
the sliding track shaking or blocking,
it should be repaired or be replaced
with components.

Cab tilt lock mechanism

cab tilt locking device

12

1. chuck rod

2. overturn rod

3. safe locking
hook

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Brief introduction of the structure:
The cab has turnover functions with
turnover

and

lockup

system.

Turnover system is composed of
torsion bar, supporting -axle, cab's
rear bracket and so on. The cab to
turnover is used by torsion power.
Lockup system is composed of right/
left lock unit, turnover lock unit, short
pull rod, long pull rod, rear bracket
of cab and so on .All of these are to
lock the cab too tightly and to make
sure the vehicle turnover automati -
cally when driving in any situation.
Please read the tilting notes on the
left door of the cab and on the upper

flange of the wheel seriously before
tilting the cab. The notes are shown
in the figure above.
Use and maintenance
In order to tilt the cab and run the
vehicle safely, please pay attention
to the following contents.
Cab tilting method and relative
notices.
1. When stopping the vehicle on the
horizontal road, you should make
sure that there is enough space
around the cab before tilting. Or else,
the cab may be damaged while
tilting.
2. Pull up the parking brake, push
the shifting rod into the neutral
position to avoid the self -sliding of
the vehicle.

3. The cab door must be fastened
up. You should take away all the
goods on the instrument panel尧seat
and floor to avoid the damage of the
door and the front windshield.
4. Disengaged the locking function of
the cab locking mechanism at first
when tilting the cab.
5. After the locking function diseng-
aged, hold the tilting rod with hand
and pull up the safety lock hook at
the same time to avoid the sudden
uplift of the cab.
6. Raise the cab slowly until it tilts to
the highest position, then lock it
carefully with lock arm on the rear
bracket.
7. When lowering the cab down, first,
hold the tilting rod and disengage

13
