2-114 CAB AND FRAME

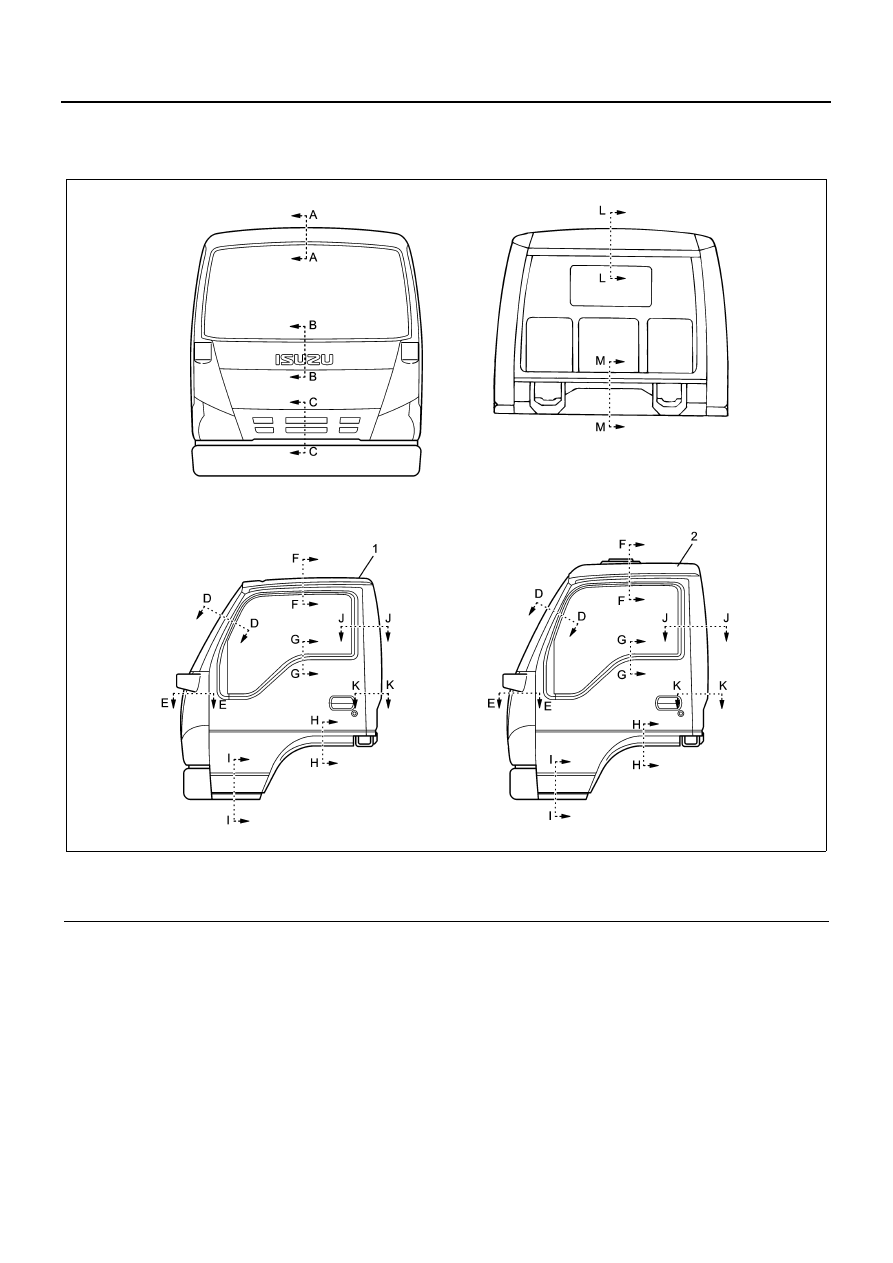

BODY PANEL SECTIONAL SHAPES (SINGLE CAB MODEL)

Component

Legend

1. Narrow standard cab

2. Wide cab and High cab

N2A0159E

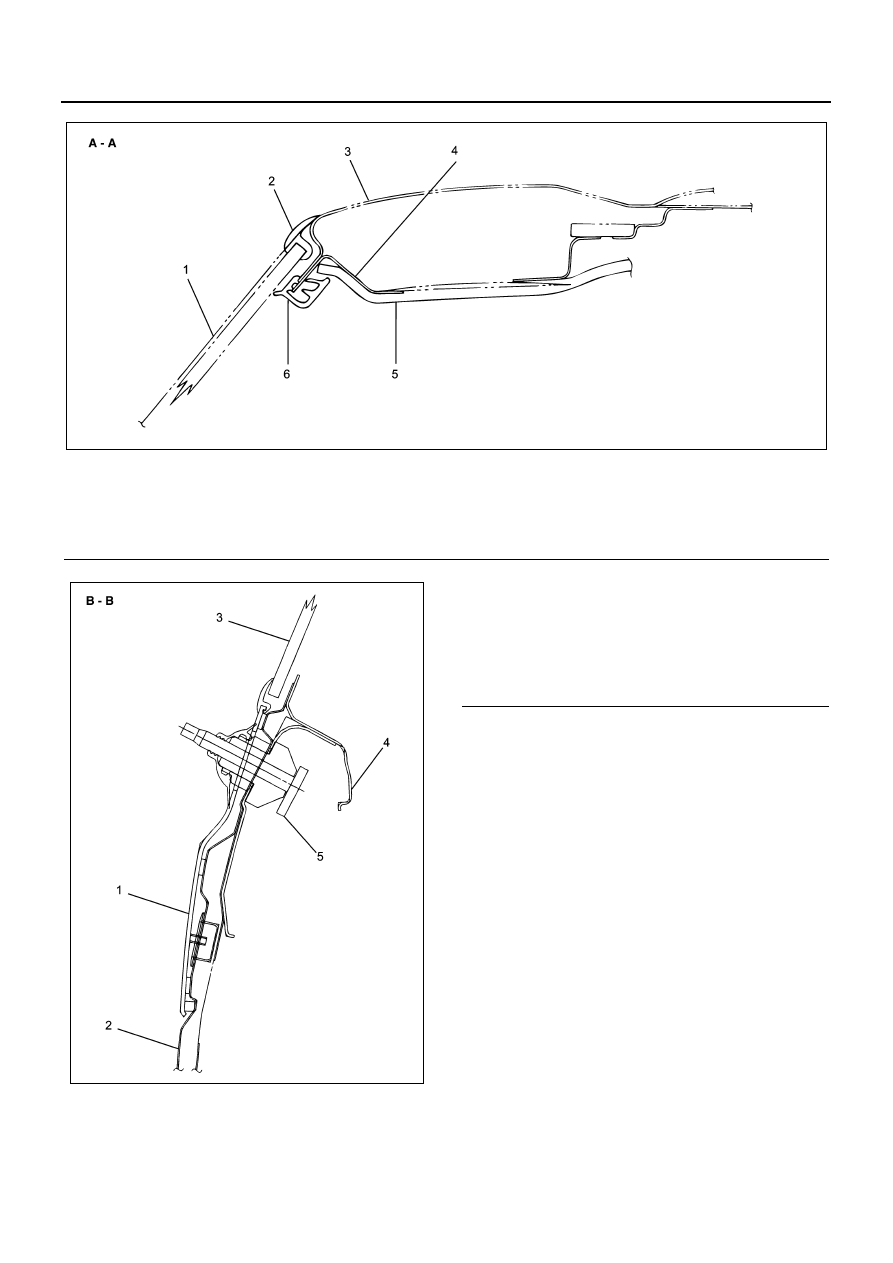

CAB AND FRAME 2-115

Legend

1. Front window glass

4. Header

2. Molding

5. Head lining

3. Roof panel

6. Finisher

N2A0160E

N2A0161E

Legend

1. Ornament panel
2. Front center panel
3. Front window glass
4. Front reinforcement
5. Wiper pivot

2-116 CAB AND FRAME

Legend

1. Front center panel
2. Front mounting rail
3. Radiator grille

N2A0162E

Legend

1. Front window glass (High cab, Wide cab

model)

2. Finisher (High cab, Wide cab model)
3. Front pillar trim cover (High cab, Wide cab

model)

4. Finisher (Standard cab model)
5. Front pillar trim cover (Standard cab model)
6. Front window glass (Standard cab model)

Legend

1. Ornament panel
2. Upper door hinge reinforcement
3. Door inner panel
4. Door outer panel
5. Front corner panel
6. Side panel

N2A0163E

N2A0164E

CAB AND FRAME 2-117

Legend

1. Door seal
2. Sash extension
3. Door outer panel
4. Door glass
5. Front door sash
6. Body side finisher
7. Rear side cant rail
8. Head lining

N2A0165E

Legend

1. Inner waist seal
2. Outer waist seal
3. Door outer panel
4. Door outer reinforcement
5. Door trim pad
6. Door inner waist reinforcement

N2A0166E

Legend

1. Floor panel

5. Door lower liner

2. Door inner panel

6. Sub seal

3. Side panel

7. Tire house liner

4. Door outer panel

8. Door seal

N2A0167E
