WARNING

∙ Use only new fluid from a sealed con-

tainer. Old, inferior or contaminated fluid
may damage the brake system. The use of
improper fluids can damage the brake
system and affect the vehicle’s stopping
ability.

∙ Clean the filler cap before removing.

∙ Brake fluid is poisonous and should be

stored carefully in marked containers out
of reach of children.

CAUTION

Do not spill the fluid on any painted sur-
faces. This will damage the paint. If fluid is
spilled, immediately wash the surface with
water.

Check the fluid level in the reservoir. If the
brake fluid is below the MIN line

䊊

B

, the brake

warning light will illuminate. Add brake fluid
up to the MAX line

䊊

A

. For additional infor-

mation on the recommended type of brake
fluid,

refer

to

“Recommended

fluids/lubricants and capacities” in the “Tech-
nical and consumer information” section of
this instruction.

If the brake fluid must be added frequently,
the brake system should be thoroughly
checked. It is recommended that you visit an
INFINITI retailer for this service.

For additional information on the location of
the brake fluid reservoir, refer to “Engine
compartment check locations” in this section.

WINDSHIELD-WASHER FLUID
RESERVOIR

Fill the windshield-washer fluid reservoir pe-
riodically. Add windshield-washer fluid when
the “Low Washer Fluid” warning message
shows on the vehicle information display.

To fill the windshield-washer fluid reservoir,
lift the cap off the reservoir and pour the
windshield-washer fluid into the reservoir
opening.

LDI3161

LDI3162

BRAKE FLUID

WINDSHIELD-WASHER FLUID

8-10

Do-it-yourself

Add a washer solvent to the washer for bet-
ter cleaning. In the winter season, add a
windshield-washer antifreeze. Follow the
manufacturer’s instructions for the mixture
ratio.

Refill the reservoir more frequently when
driving

conditions

require

an

increased

amount of windshield-washer fluid.

Recommended fluid is Genuine NISSAN
Windshield Washer Concentrate Cleaner &
Antifreeze or equivalent.

CAUTION

∙ Do not substitute engine antifreeze cool-

ant for windshield-washer fluid. This
may result in damage to the paint.

∙ Do not fill the windshield-washer fluid

reservoir with washer fluid concentrates
at full strength. Some methyl alcohol
based washer fluid concentrates may
permanently stain the grille if spilled
while filling the windshield-washer fluid
reservoir.

∙ Pre-mix washer fluid concentrates with

water to the manufacturer’s recom-
mended levels before pouring the fluid
into the windshield-washer fluid reser-
voir. Do not use the windshield-washer
fluid reservoir to mix the washer fluid
concentrate and water.

∙ If the battery is labeled "do not open" it is

maintenance

free

and

battery

fluid

should not be checked. It is recom-
mended that you visit an INFINITI retailer
or a qualified specialist workshop to con-
firm the battery’s performance.

∙ Keep the battery surface clean and dry.

Clean the battery with a solution of bak-
ing soda and water.

∙ Make certain the terminal connections

are clean and securely tightened.

∙ If the vehicle is not to be used for 30 days

or longer, disconnect the negative (-) bat-
tery terminal cable to prevent discharge.

NOTE:

Care should be taken to avoid situations
that can lead to potential battery discharge
and potential no-start conditions such as:

1. Installation or extended use of elec-

tronic accessories that consume battery
power when the engine is not running
(Phone chargers, GPS, DVD players,
etc).

2. Vehicle is not driven regularly and/or

only driven short distances.

In these cases, the battery may need to be
charged to maintain battery health.

BATTERY

Do-it-yourself

8-11

WARNING

∙ Do not expose the battery to flames, an

electrical spark or a cigarette. Hydrogen
gas generated by the battery is explo-
sive. Explosive gases can cause blindness
or injury. Do not allow battery fluid to
contact your skin, eyes, fabrics or painted
surfaces. Sulfuric acid can cause blind-
ness or injury. After touching a battery or
battery cap, do not touch or rub your
eyes. Thoroughly wash your hands. If the
acid contacts your eyes, skin or clothing,
immediately flush with water for at least
15 minutes and seek medical attention.

∙ Do not operate the vehicle if the fluid in

the battery is low. Low battery fluid can
cause a higher load on the battery which
can generate heat, reduce battery life,
and in some cases lead to an explosion.

∙ When working on or near a battery, al-

ways wear suitable eye protection and
remove all jewelry.

∙ Battery posts, terminals and related ac-

cessories contain lead and lead com-
pounds. Wash hands after handling.

∙ Keep battery out of the reach of children.

∙ Do not tip the battery. Keep the vent

caps tight and the battery level.

NOTE:

Do not try to open the top of the battery.

This battery is not equipped with removable
vent caps.

Vehicles operated in high temperatures or
under severe conditions require frequent
checks of the battery fluid level.

JUMP STARTING

If jump starting is necessary, refer to “Jump
starting” in the “In case of emergency” section
of this instruction. If the engine does not start by
jump starting, the battery may have to be
replaced. It is recommended that you visit an
INFINITI retailer for this service.

LDI2817

8-12

Do-it-yourself

CAUTION

∙ Do not ground accessories directly to the

battery terminal. Doing so will bypass the
variable voltage control system and the
vehicle

battery

may

not

charge

completely.

∙ Use electrical accessories with the engine

running to avoid discharging the vehicle
battery.

Your vehicle is equipped with a variable volt-
age control system. This system measures
the amount of electrical discharge from the
battery and controls voltage generated by
the generator.

The current sensor

䊊

A

is located near the

battery along the negative battery cable. If
you add electrical accessories to your vehicle,
be sure to ground them to a suitable body
ground such as the frame or engine block
area.

1.

Automatic tensioner pulley

2.

Generator pulley

3.

Water pump pulley

4.

Air conditioner compressor pulley

5.

Crankshaft pulley

WARNING

Be sure the ignition switch is in the OFF or
LOCK position before servicing drive belt.
The engine could rotate unexpectedly.

LDI3164

WDI0638

VARIABLE VOLTAGE CONTROL
SYSTEM

DRIVE BELT

Do-it-yourself

8-13

1. Visually inspect the belt for signs of un-

usual wear, cuts, or fraying. If the belt is
in poor condition, have it replaced. It is
recommended that you visit an INFINITI
retailer for this service.

2. Have the belt checked regularly for con-

dition.

REPLACING SPARK PLUGS

Iridium-tipped spark plugs

It is not necessary to replace iridium-tipped

䊊

A

spark plugs as frequently as conventional

type spark plugs because they last much lon-
ger. Follow the maintenance log shown in the
"Maintenance and schedules" section of this
instruction. Do not service iridium-tipped spark
plugs by cleaning or regapping.

∙ Always replace spark plugs with recom-

mended or equivalent ones.

WARNING

Be sure the engine and ignition switch are
off and that the parking brake is engaged
securely.

CAUTION

Be sure to use the correct socket to remove
the spark plugs. An incorrect socket can
damage the spark plugs.

If replacement is required, it is recommended
that you visit an INFINITI retailer for this
service.

SDI1895

SPARK PLUGS

8-14

Do-it-yourself

WARNING

∙ Operating the engine with the air cleaner

filter off can cause you or others to be
burned. The air cleaner filter not only
cleans the intake air, it also stops the
flame if the engine backfires. If the air
cleaner is not installed and the engine
backfires, you could be burned. Never
drive with the air cleaner filter off. Be
cautious working on the engine when the
air cleaner is off.

∙ Never pour fuel into the throttle body or

attempt to start the engine with the air
cleaner removed. Doing so could result in
serious injury.

To remove the filter from the air cleaner, push
the tabs

䊊

A

and pull the cover upward.

The viscous paper type filter element should
not be cleaned and reused. Replace it accord-
ing to the maintenance log shown in the
“Maintenance and schedules” section of this
instruction.

When replacing the air filter, wipe the inside
of the air cleaner housing and the cover with
a damp cloth.

NOTE:

After installing a new air cleaner filter, make
sure the air cleaner cover is seated in the
housing and latch the clips

䊊

A

.

IN-CABIN MICROFILTER

The in-cabin microfilter restricts the entry of
airborne dust and pollen particles and re-
duces some objectionable outside odors. The
filter is located behind the glove box. For
additional information on change intervals,
refer to the "Maintenance and schedules"
section of this instruction.

If replacement is required, it is recommended
that you visit an INFINITI retailer for this
service.

LDI3165

AIR CLEANER

Do-it-yourself

8-15

CLEANING

If your windshield is not clear after using the
windshield-washer or if a wiper blade chat-
ters when running, wax or other material may
be on the blade or windshield.

Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form when
rinsing with clear water.

Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild deter-
gent. Then rinse the blades with clear water.
If your windshield is still not clear after clean-
ing the blades and using the wiper, replace
the blades.

CAUTION

Worn windshield wiper blades can damage
the windshield and impair driver vision.

REPLACING

Replace the wiper blades if they are worn.

To replace the windshield wiper blades, fol-
low the procedure below:

1. When ignition switch is ON or within

60 seconds after placing the ignition
switch from the ON to OFF position,
place the windshield wiper and washer
lever into the OFF position.

2. Rapidly lift the windshield wiper and

washer lever

䊊

A

upwards twice within

0.5 seconds. This action will cause the
wipers to automatically take the service
position.

LDI2476

WINDSHIELD WIPER BLADES

8-16

Do-it-yourself

3. Once the wipers are in the service posi-

tion, push the release tab

䊊

C

.

4. Move the wiper blade down

䊊

B

and re-

move.

5. Insert the new wiper blade onto the

wiper arm until it clicks into place.

6. Rotate the wiper blade so the dimple is in

the groove.

7. Finally, lift the windshield wiper and

washer lever to the mist position

䊊

D

once

and release. This action will cause the
wipers to resume the set position.

CAUTION

∙ After wiper blade replacement, return

the wiper arm to its original position;
otherwise it may be damaged when the
hood is opened.

∙ Make sure the wiper blades contact the

glass; otherwise the arms may be dam-
aged from wind pressure.

If you wax the surface of the hood, be careful
not to let wax get into the washer nozzle

䊊

F

.

This

may

cause

clogging

or

improper

windshield-washer operation. If wax gets
into the nozzle, remove it with a needle or
small pin

䊊

E

.

LDI2785

LDI2477

LDI3189

Do-it-yourself

8-17

Rear window wiper blade

If checking or replacement is required, it is
recommended that you visit an INFINITI re-
tailer for this service.

If the brakes do not operate properly, it is
recommended that you have the brakes
checked. It is recommended that you visit an
INFINITI retailer for this service.

Self-adjusting brakes

Your vehicle is equipped with self-adjusting
brakes.

The front and rear disc-type brakes self-
adjust every time the brake pedal is applied.

WARNING

Have your brake system checked if the
brake pedal height does not return to nor-
mal. It is recommended that you visit an
INFINITI retailer for this service.

Brake pad wear indicators

The disc brake pads on your vehicle have
audible wear indicators. When a brake pad
requires replacement, a high pitched scraping
or screeching sound will be heard when the
vehicle is in motion. The noise will be heard
whether or not the brake pedal is depressed.
Have the brakes checked as soon as possible
if the wear indicator sound is heard.

Under some driving or climate conditions, oc-
casional brake squeak, squeal or other noise
may be heard. Occasional brake noise during
light to moderate stops is normal and does
not affect the function or performance of the
brake system.

Proper brake inspection intervals should be
followed. For additional information regard-
ing brake inspections, refer to the appropri-
ate maintenance schedule information in the
"Maintenance and schedules" section of this
instruction.

BRAKES

8-18

Do-it-yourself

If any electrical equipment does not operate,
check for an open fuse.

Fuses are used in the passenger and engine
compartment. Spare fuses are provided and
can be found in the passenger compartment
fuse box.

When installing a fuse make sure the fuse is
installed in the fuse box securely.

ENGINE COMPARTMENT

WARNING

Never use a fuse of higher or lower amper-
age rating than that specified on the fuse
box cover. This could damage the electrical
system or electronic control units or cause a
fire.

If any electrical equipment does not come on,
check for an open fuse.

1. Be sure the ignition switch and the head-

light switch are OFF.

2. Open the engine hood.

3. Remove the fuse box cover by pushing

the tabs and lifting the cover up.

4. Remove the fuse with the fuse puller.

The fuse puller is located in the fuse
block in the passenger compartment.

LDI2997

LDI3174

FUSES

Do-it-yourself

8-19

5. If the fuse is open

䊊

A

, replace it with a

new fuse

䊊

B

.

6. If a new fuse also opens, have the elec-

trical system checked and repaired. It is
recommended that you visit an INFINITI
retailer for this service.

Fusible links

If the electrical equipment does not operate
and fuses are in good condition, check the
fusible links. If any of these fusible links are
melted, replace with only Genuine NISSAN
parts.

PASSENGER COMPARTMENT

WARNING

Never use a fuse of higher or lower amper-
age rating than that specified on the fuse
box cover. This could damage the electrical
system or electronic control units or cause a
fire.

If any electrical equipment does not operate,
check for an open fuse.

NOTE:

The fuse box is located on the driver’s side of
the instrument panel.

1. Be sure the ignition switch and the head-

light switch are OFF.

2. Remove the fuse box cover

䊊

A

with a

suitable tool. Use a cloth to avoid dam-
aging the trim.

3. Locate the fuse that needs to be re-

placed.

4. Remove the fuse with the fuse puller

䊊

B

.

LDI3200

LDI3167

8-20

Do-it-yourself

5. If the fuse is open

䊊

C

, replace it with an

equivalent good fuse

䊊

D

.

6. Push the fuse box cover to install.

If a new fuse also opens, have the electrical
system checked and repaired. It is recom-
mended that you visit an INFINITI retailer for
this service.

NOTE:

Your vehicle may not be equipped with all
fuses listed on the fuse label.

CAUTION

Be careful not to allow children to swallow
the battery or removed parts.

LDI3203

BATTERY REPLACEMENT

Do-it-yourself

8-21

INFINITI INTELLIGENT KEY

Replace the battery in the Intelligent Key as
follows:

1. Remove the mechanical key from the In-

telligent Key.

2. Insert a small flathead screwdriver

䊊

A

into the slit

䊊

B

of the corner and twist it

to separate the upper part from the
lower part. Place a cloth over the screw-
driver to protect the casing.

LDI2001

LDI2637

8-22

Do-it-yourself

3. Replace the battery with a new one.

Recommended

battery:

CR2032

or

equivalent.

∙ Do not touch the internal circuit and

electric terminals as doing so could
cause a malfunction.

∙ Hold the battery by the edges. Holding

the battery across the contact points
will seriously deplete the storage ca-
pacity.

∙ Make sure that the + side faces the

bottom of the lower part.

4. Close the lid securely as illustrated with

䊊

C

and

䊊

D

.

5. Operate the buttons to check the opera-

tion.

If you need assistance with replacement, it is
recommended that you visit an INFINITI re-
tailer for this service.

FCC Notice:

For USA:
This device complies with Part 15 of the FCC
Rules. Operation is subject to the following
two conditions: (1) This device may not
cause harmful interference, and (2) this de-
vice must accept any interference received,
including interference that may cause unde-
sired operation.

Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s author-
ity to operate the equipment.

For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Operation
is subject to the following two conditions: (1)
this device may not cause interference, and
(2) this device must accept any interference,
including interference that may cause unde-
sired operation of the device.

HEADLIGHTS

For additional information on headlight bulb
replacement, refer to the instructions out-
lined in this section.

Replacing the LED headlight bulb

If LED headlight bulb replacement is re-
quired, it is recommended that you visit an
INFINITI retailer for this service.

FOG LIGHTS (if so equipped)

For additional information on fog light bulb
replacement, refer to the instructions out-
lined in this section.

Replacing the LED fog light bulb

If LED fog light bulb replacement is required,
it is recommended that you visit an INFINITI
retailer for this service.

LIGHTS

Do-it-yourself

8-23

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight assembly*

High/Low

—

—

Park/Daytime running

—

—

Turn

—

—

Side marker

—

—

Fog light (if so equipped)

—

—

Door mirror turn signal light*

—

—

Map light assembly*

Dome lights*

—

—

Map lights*

—

—

Courtesy light (if so equipped)*

—

—

Vanity mirror light*

2

—

Footwell light*

—

—

Welcome light*

—

—

Personal light*

—

—

Glove box light*

1.4

—

Front step lights*

5

168

Rear step lights (if so equipped)*

5

168

Cargo lights*

5

—

High-mounted stop light*

—

—

Rear combination light

Tail*

—

—

Stop*

—

—

Turn*

—

—

Backup (reversing) assembly*

Tail*

—

—

Turn*

—

—

Backup*

—

—

License plate light*

—

—

* It is recommended that you visit an INFINITI retailer for replacement.

Always check with the Parts Department at an INFINITI retailer for the latest parts information.

LDI3204

8-24

Do-it-yourself

1.

Headlight assembly

2

Map light assembly

3

Personal light

4

Door mirror turn signal light

5.

High-mounted stop light

6.

Cargo light

7.

License plate light

8.

Backup (reversing) assembly

9.

Rear combination light

10.

Rear step light (if so equipped)

11.

Front step light

12.

Welcome light

13.

Fog light (if so equipped)

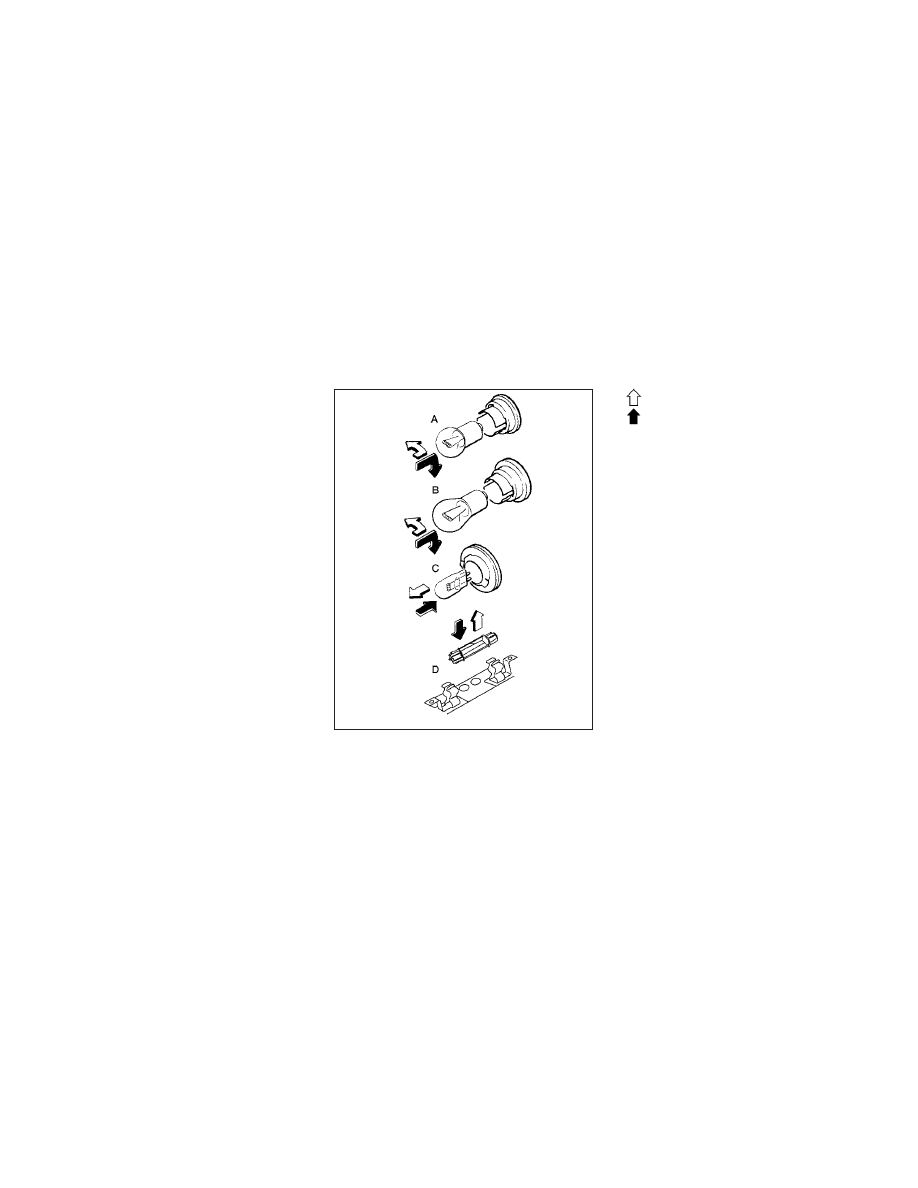

Replacement procedures

All other lights are either type A, B, C or D.
When replacing a bulb, first remove the lens,
light and/or cover using a cloth and suitable
tool.

Indicates bulb removal
Indicates bulb installation

WDI0263

Do-it-yourself

8-25
