10-10

Technical and consumer information

mended change interval.

AIR CONDITIONING SYSTEM RE-
FRIGERANT AND LUBRICANT
RECOMMENDATIONS

The air conditioning system in your INFINITI
vehicle must be charged with the refriger-
ant HFC-134a (R-134a) and the lubricant,
NISSAN A/C system oil Type S or the exact
equivalents.

CAUTION

The use of any other refrigerant or
lubricant may cause severe damage to
the air conditioning system and may
require the replacement of all air condi-
tioner system components.

The refrigerant HFC-134a (R-134a) in your
INFINITI vehicle will not harm the earth’s
ozone layer. Although this refrigerant does
not affect the earth’s atmosphere, certain
governmental regulations require the recov-
ery and recycling of any refrigerant during
automotive air conditioning system service.
Your INFINITI retailer has the trained tech-
nicians and equipment needed to recover
and recycle your air conditioning system
refrigerant.

It is recommended you visit an INFINITI
retailer when servicing your air conditioning
system.

ENGINE

Model

VK56VD

VQ37VHR

Type

Gasoline, 4-cycle

Gasoline, 4-cycle

Cylinder arrangement

8-cylinder, V-slanted at 90° 6-cylinder, V-slanted at 60°

Bore × Stroke

in (mm)

3.858 × 3.622
(98.0 × 92.0)

3.760 × 3.385
(95.5 × 86.0)

Displacement

cu in (cm

3

)

338.78 (5,552)

225.54 (3,696)

Firing order

1-8-7-3-6-5-4-2

1-2-3-4-5-6

Idle speed

rpm

No adjustment is necessary.

Ignition timing
(B.T.D.C.)

degree/rpm

Spark plug

DILKAR7B11

FXE24HR11

Spark plug gap
(Normal)

in (mm)

0.043 (1.1)

0.043 (1.1)

Camshaft operation

Timing chain

Timing chain

This spark ignition system complies with the Canadian standard ICES-002.

STI0397B

VK56VD engine

STI0425

VQ37VHR engine

Technical and consumer information

10-11

SPECIFICATIONS

10-12

Technical and consumer information

WHEELS AND TIRES

Road wheel

Type

Size

Offset in (mm)

Conventional

18 × 8J

1.69 (43)

20 × 9J

1.69 (43)

Spare

17 × 4T
18 × 4T

1.18 (30)
0 (0)

Tire

Type

Size

Pressure PSI (kPa) [Cold]

Conventional

P245/50R18

33 (230)

245/40R20

Spare (T-type)

T165/80D17
T155/80D18

60 (420)

DIMENSIONS

in (mm)

Overall length (with front license plate)

196.1 (4,980)*1
202.0 (5,130)*2

Overall length (without front license plate)

195.7 (4,970)*1
201.6 (5,120)*2

Overall width

72.6 (1,845)

Overall height

59.1 (1,500)*3
59.6 (1,515)*4

Front tread

62.0 (1,575)

Rear tread

61.8 (1,570)*3
61.6 (1,565)*4

Wheelbase

114.2 (2,900)*1
120.1 (3,050)*2

*1: Except for long wheelbase models
*2: Long wheelbase models
*3: Two-Wheel Drive (2WD) models
*4: Intelligent All-Wheel Drive (AWD) models

Technical and consumer information

10-13

10-14

Technical and consumer information

If you plan to travel in another country, you
should first find out if the fuel available is
suitable for your vehicle’s engine.

Using fuel with too low an octane rating may
cause engine damage. All gasoline vehicles
must be operated with unleaded gasoline.
Therefore, avoid taking your vehicle to areas
where appropriate fuel is not available.

When transferring the registration of your
vehicle to another country, state, province
or district, it may be necessary to modify the
vehicle to meet local laws and regulations.

The laws and regulations for motor vehicle
emission control and safety standards vary
according to the country, state, province or
district; therefore, vehicle specifications may
differ.

When any vehicle is to be taken into
another country, state, province or district
and registered, its modifications, transpor-
tation, and registration are the responsi-
bility of the user. INFINITI is not responsible
for any inconvenience that may result.

STI0716

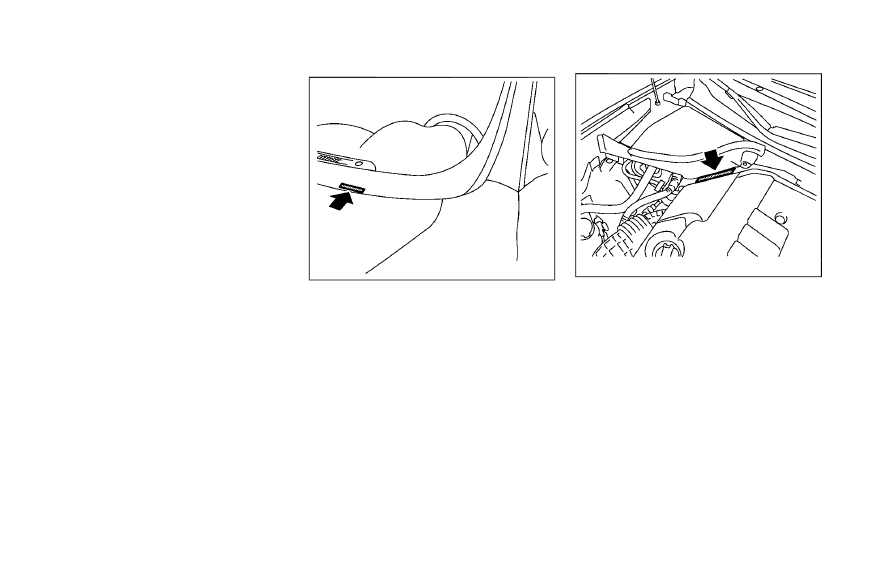

VEHICLE IDENTIFICATION NUM-
BER (VIN) PLATE

The vehicle identification number plate is
attached as shown. This number is the
identification for your vehicle and is used in
the vehicle registration.

STI0717

VEHICLE IDENTIFICATION NUM-
BER (chassis number)

The number is stamped as shown in the
engine compartment.

WHEN TRAVELING OR REGISTERING
IN ANOTHER COUNTRY

VEHICLE IDENTIFICATION

STI0584

VK56VD engine

STI0509

VQ37VHR engine

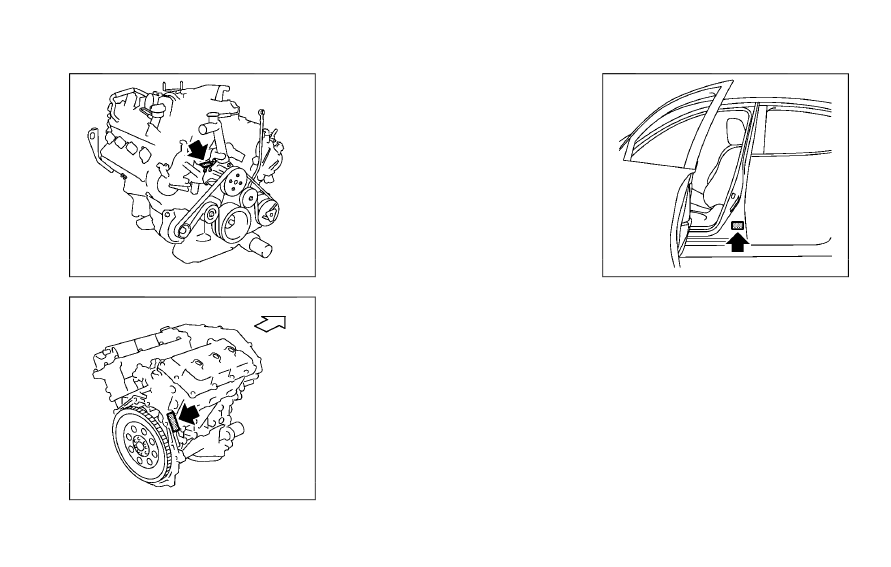

ENGINE SERIAL NUMBER

The number is stamped on the engine as
shown.

STI0718

F.M.V.S.S./C.M.V.S.S. CERTIFICA-
TION LABEL

The Federal/Canadian Motor Vehicle Safety
Standards (F.M.V.S.S./C.M.V.S.S.) certifica-
tion label is affixed as shown. This label
contains valuable vehicle information, such
as: Gross Vehicle Weight Ratings (GVWR),
Gross Axle Weight Rating (GAWR), month
and year of manufacture, Vehicle Identifica-
tion Number (VIN), etc. Review it carefully.

Technical and consumer information

10-15

10-16

Technical and consumer information

STI0719

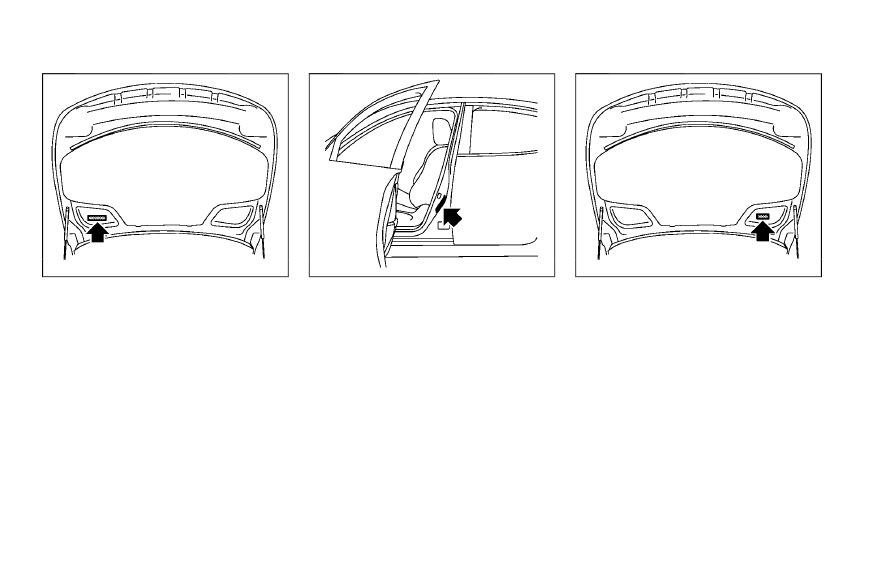

EMISSION CONTROL INFORMA-
TION LABEL

The emission control information label is
attached as shown.

STI0720

TIRE AND LOADING INFORMA-
TION LABEL

The cold tire pressure is shown on the Tire
and Loading Information label affixed to the
driver’s side center pillar.

STI0721

AIR CONDITIONER SPECIFICA-
TION LABEL

The air conditioner specification label is
attached as shown.

JVT0338X

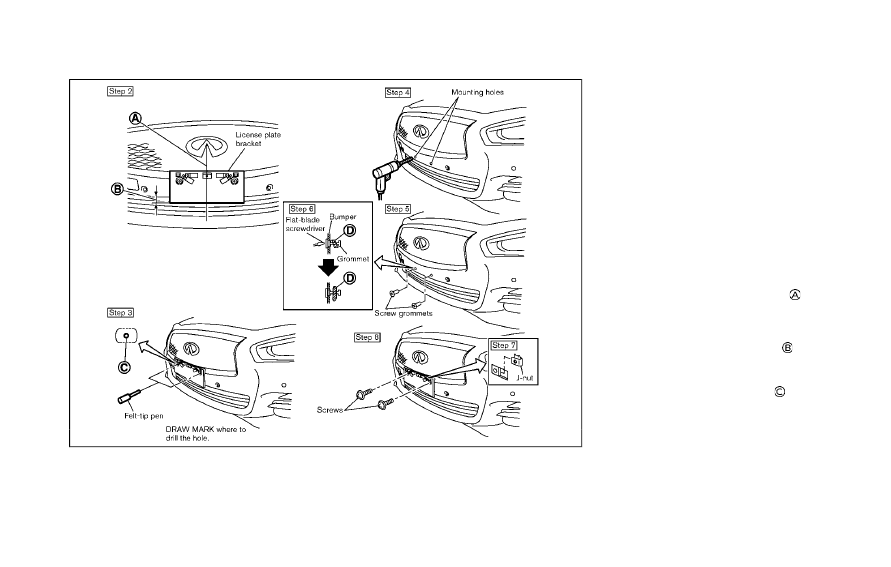

Use the following steps to mount the license
plate:

Before mounting the license plate, confirm
that the following parts are enclosed in the
plastic bag.

Only use the recommended mounting posi-
tion, otherwise the radar sensor (Intelligent
Cruise Control (ICC) system) (if so equipped)
obstruction may result.
. License plate bracket

. J-nut × 2

. Screw × 2

. Screw grommet × 2
1. Park the vehicle on flat, level ground.

2. Locate the center position

as illu-

strated. Position the license plate brack-
et at a distance of approximately 0.74 in
(18.8 mm) (Standard models) or 0.84 in
(21.3 mm) (Sports models)

from the

bottom of the bumper. Hold the license
plate bracket in place.

3. Mark the center of the hole

with a felt-

tip pen.

4. Carefully drill two pilot holes using a

0.39 in (10 mm) drill bit at the marked
locations. (Be sure that the drill only
goes through the bumper fascia.)

5. Insert grommets into the hole on the

fascia.

Technical and consumer information

10-17

INSTALLING FRONT LICENSE PLATE

10-18

Technical and consumer information

6. Insert a flat-blade screwdriver into the

grommet hole to add 90° turn onto the
part

.

JVT0339X

Mark the center of the hole

on both

sides with a felt-tip pen, and then
remove the bracket from the bumper.
Next, drill a 0.39 in (10 mm) diameter
hole on the bumper, approximately 0.20
in (5 mm) below each mark

.

7. Insert a J-nut into the license plate

bracket before placing the license plate
bracket on the fascia.

8. Install the license plate bracket with

screws.

9. Install the license plate with bolts that

are no longer than 0.55 in (14 mm).

WARNING

.

It is extremely dangerous to
ride in a cargo area inside the
vehicle. In a collision, people
riding in these areas are more
likely to be seriously injured or
killed.

.

Do not allow people to ride in
any area of vehicle that is not
equipped with seats and seat
belts.

.

Be sure everyone in your vehicle
is in a seat and using a seat belt
properly.

TERMS
It is important to familiarize yourself
with the following terms before load-
ing your vehicle:

.

Curb Weight (actual weight of

your vehicle) - vehicle weight in-
cluding: standard and optional
equipment, fluids, emergency
tools, and spare tire assembly. This
weight does not include passen-

VEHICLE LOADING INFORMATION

gers and cargo.

.

GVW (Gross Vehicle Weight) -

curb weight plus the combined
weight of passengers and cargo.

.

GVWR (Gross Vehicle Weight Rat-

ing) - maximum total combined
weight of the unloaded vehicle,
passengers, luggage, hitch, trailer
tongue load and any other op-
tional equipment. This information
is located on the F.M.V.S.S./C.M.
V.S.S. label.

.

GAWR (Gross Axle Weight Rating)

- maximum weight (load) limit
specified for the front or rear axle.
This information is located on the
F.M.V.S.S./C.M.V.S.S. label.

.

GCWR (Gross Combined Weight

Rating) - The maximum total
weight rating of the vehicle, pas-
sengers, cargo, and trailer.

.

Vehicle Capacity Weight, Load

limit, Total load capacity - max-
imum total weight limit specified
of the load (passengers and cargo)
for the vehicle. This is the max-
imum combined weight of occu-

pants and cargo that can be
loaded into the vehicle. If the
vehicle is used to tow a trailer,
the trailer tongue weight must be
included as part of the cargo load.
This information is located on the
Tire and Loading Information la-
bel.

.

Cargo capacity - permissible

weight of cargo, the weight of
total occupants weight subtracted
from the load limit.

Technical and consumer information

10-19

10-20

Technical and consumer information

STI0365

VEHICLE LOAD CAPACITY
Do not exceed the load limit of your
vehicle shown as “The combined
weight of occupants and cargo” on
the Tire and Loading Information
label. Do not exceed the number of
occupants shown as “Seating Capa-
city” on the Tire and Loading Infor-
mation label.

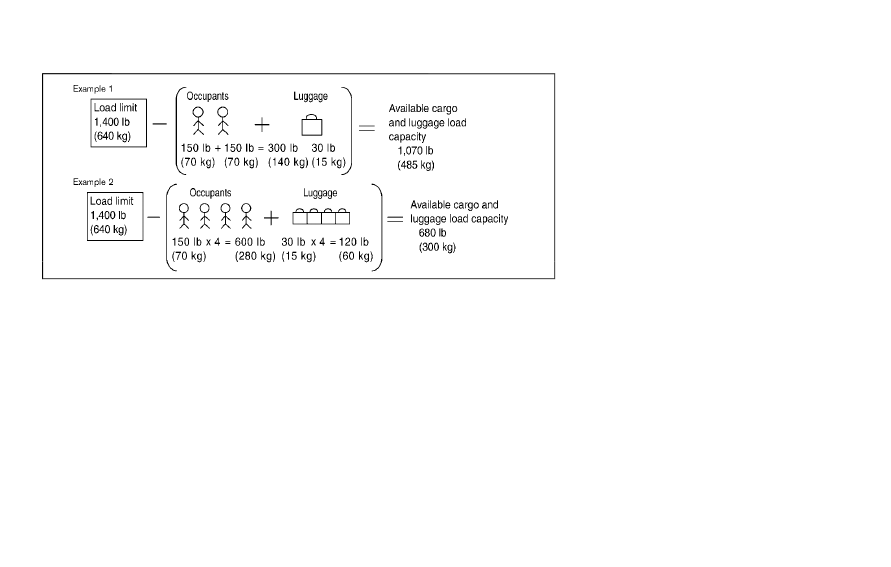

To get “the combined weight of
occupants and cargo”, add the weight
of all occupants, then add the total
luggage weight. Examples are shown
in the illustration.

Steps for determining correct load
limit

1.

Locate the statement “The com-
bined weight of occupants and
cargo should never exceed XXX
kg or XXX lbs” on your vehicle’s
placard.

2.

Determine the combined weight of
the driver and passengers that will
be riding in your vehicle.

3.

Subtract the combined weight of
the driver and passengers from
XXX kg or XXX lbs.

4.

The resulting figure equals the
available amount of cargo and
luggage load capacity. For exam-
ple, if the XXX amount equals
1400 lbs. and there will be five
150 lb. passengers in your vehicle,
the amount of available cargo and
luggage load capacity is 650 lbs.
(1400 − 750 (5 x 150) = 650 lbs or
640 − 340 (5 x 70) = 300 kg.)

5.

Determine the combined weight of
luggage and cargo being loaded on
the vehicle. That weight may not
safely exceed the available cargo
and luggage load capacity calcu-
lated in Step 4.

6.

If your vehicle will be towing a
trailer, load from your trailer will
be transferred to your vehicle.
Consult this instruction to determine
how this reduces the available
cargo and luggage load capacity
of your vehicle.

Before driving a loaded vehicle, con-
firm that you do not exceed the Gross
Vehicle Weight Rating (GVWR) or the
Gross Axle Weight Rating (GAWR)

for your vehicle. (See “Measurement
of weights” (P.10-21).)
Also check tires for proper inflation
pressures. See the Tire and Loading
Information label.

LOADING TIPS

.

The GVW must not exceed GVWR

or GAWR as specified on the F.M.
V.S.S./C.M.V.S.S. certification la-
bel.

.

Do not load the front and rear axle

to the GAWR. Doing so will exceed
the GVWR.

WARNING

.

Properly secure all cargo to help
prevent it from sliding or shift-
ing. Do not place cargo higher
than the seatbacks. In a sudden
stop or collision, unsecured car-
go could cause personal injury.

.

Do not load your vehicle any
heavier than the GVWR or the
m a x i m u m f r o n t a n d r e a r
GAWRs. If you do, parts of

your vehicle can break, tire
damage could occur, or it can
change the way your vehicle
handles. This could result in loss
of control and cause personal
injury.

.

Overloading could not only
shorten the life of your vehicle
and the tires, but also could
lead to hazardous vehicle hand-
ling and long braking distance.
This may cause a premature tire
malfunction, which could result
in a serious accident and perso-
nal injury. Failures caused by
overloading are not covered by
the vehicle’s warranty.

MEASUREMENT OF WEIGHTS
Secure loose items to prevent weight
shifts that could affect the balance of
your vehicle. When the vehicle is
loaded, drive to a scale and weigh
the front and the rear wheels sepa-
rately to determine axle loads. Indivi-
dual axle loads should not exceed
either of the gross axle weight ratings

(GAWR). The total of the axle loads
should not exceed the gross vehicle
weight rating (GVWR). These ratings
are given on the vehicle certification
label. If weight ratings are exceeded,
move or remove items to bring all
weights below the ratings.

Technical and consumer information

10-21

10-22

Technical and consumer information

Do not tow a trailer with your
vehicle.

FLAT TOWING

Towing your vehicle with all four wheels on
the ground is sometimes called flat towing.
This method is sometimes used when towing
a vehicle behind a recreational vehicle, such
as a motor home.

CAUTION

. Failure to follow these guidelines can

result in severe transmission damage.

. Whenever flat towing your vehicle,

always tow forward, never back-
ward.

. DO NOT tow any automatic trans-

mission vehicle with all four wheels
on the ground (flat towing). Doing so
WILL DAMAGE internal transmis-
sion parts due to lack of transmission
lubrication.

. For emergency towing procedures

refer to “Towing recommended by
INFINITI” (P.6-14).

Automatic transmission

To tow a vehicle equipped with an automatic
transmission, an appropriate vehicle dolly
MUST be placed under the towed vehicle’s
drive wheels. Always follow the dolly man-
ufacturer’s recommendations when using
their product.

DOT (Department Of Transportation) Qual-
ity Grades: All passenger car tires must
conform to federal safety requirements in
addition to these grades.

Quality grades can be found where applic-
able on the tire sidewall between tread
shoulder and maximum section width. For
example:

Treadwear 200 Traction AA Temperature A

TREADWEAR

The treadwear grade is a comparative rating
based on the wear rate of the tire when
tested under controlled conditions on a
specified government test course. For ex-
ample, a tire graded 150 would wear one
and one-half (1 1/2) times as well on the
government course as a tire graded 100.
The relative performance of tires depends
upon actual conditions of their use, however,
and may depart significantly from the norm
due to variations in driving habits, service
practices and differences in road character-
istics and climate.

TOWING A TRAILER

UNIFORM TIRE QUALITY GRADING

TRACTION AA, A, B AND C

The traction grades, from highest to lowest,
are AA, A, B and C. Those grades represent
the tire’s ability to stop on wet pavement as
measured under controlled conditions on
specified government test surfaces of as-
phalt and concrete. A tire marked C may
have poor traction performance.

WARNING

The traction grade assigned to this tire is
based on straight-ahead braking trac-
tion tests, and does not include accel-
eration, cornering, hydroplaning, or peak
traction characteristics.

TEMPERATURE A, B AND C

The temperature grades A (the highest), B,
and C, representing the tire’s resistance to
the generation of heat and its ability to
dissipate heat when tested under controlled
conditions on a specified indoor laboratory
test wheel. Sustained high temperature can
cause the material of the tire to degenerate
and reduce tire life, and excessive tempera-
ture can lead to sudden tire failure. The
grade C corresponds to a level of perfor-
mance which all passenger car tires must
meet under the Federal Motor Vehicle

Safety Standard No. 109. Grades B and A
represent higher levels of performance on
the laboratory test wheel than the minimum
required by law.

WARNING

The temperature grade for this tire is
established for a tire that is properly
inflated and not overloaded. Excessive
speed, under-inflation, or excessive
loading, either separately or in combina-
tion, can cause heat build-up and possi-
ble tire failure.

Your INFINITI is covered by the following
emission warranties.

For USA:
. Emission Defects Warranty

. Emissions Performance Warranty (See

Warranty Information Booklet for de-
tails.)

For Canada:

Emission Control System Warranty

Details of these warranties may be found
with other vehicle warranties in your War-
ranty Information Booklet (Warranty and
Roadside Assistance Information (Canada
only)) that comes with your INFINITI. If you
did not receive a Warranty Information
Booklet (Warranty and Roadside Assistance
Information (Canada only)), or it has become
lost, you may obtain a replacement by
writing to:
. INFINITI Division

Nissan North America, Inc.
Consumer Affairs Department
P.O. Box 685003
Franklin, TN 37068-5003

. Nissan Canada Inc.

5290 Orbitor Drive
Mississauga, Ontario,
L4W 4Z5

Technical and consumer information

10-23

EMISSION CONTROL SYSTEM
WARRANTY

10-24

Technical and consumer information

For USA
If you believe that your vehicle has a
defect which could cause a crash or
could cause injury or death, you
should immediately inform the Na-
tional Highway Traffic Safety Admin-
istration (NHTSA) in addition to
notifying INFINITI.
If NHTSA receives similar complaints,
it may open an investigation, and if it
finds that a safety defect exists in a
group of vehicles, it may order a recall
and remedy campaign. However,
NHTSA cannot become involved in
individual problems between you,
your retailer, or INFINITI.
To contact NHTSA, you may call the
Vehicle Safety Hotline toll-free at 1-
888-327-4236 (TTY: 1-800-424-
9153); go to http://www.safercar.
gov; or write to: Administrator,
NHTSA, 400 Seventh Street, SW.,
Washington DC 20590. You can also
obtain other information about motor
vehicle safety from http://www.
safercar. gov.
You may notify INFINITI by contact-

ing our Consumer Affairs Depart-
ment, toll-free, at 1-800-662-6200.
For Canada
If you believe that your vehicle has a
defect which could cause a crash or
could cause injury or death, you
should immediately inform Transport
Canada in addition to notifying
INFINITI.
If Transport Canada receives com-
plaints, it may open an investigation,
and if it finds that a safety defect
exists in a group of vehicles, it may
request that INFINITI conduct a recall
campaign. However, Transport Cana-
da cannot become involved in indivi-
dual problems between you, your
retailer, or INFINITI.
You may contact Transport Canada’s
Defect Investigations and Recalls Di-
vision toll free at 1-800-333-0510.
You may also report safety defects
online at:
https://wwwapps.tc.gc.ca/Saf-Sec-
Sur/7/PCDB-BDPP/fc-cp.aspx?lan-
g=eng (English speakers) or https://

wwwapps.tc.gc.ca/Saf-Sec-Sur/7/
PCDB-BDPP/fc-cp.aspx?lang=fra
(French speakers).
Additional information concerning
motor vehicle safety may be obtained
from Transport Canada’s Road
Safety Information Centre at 1-
800- 333-0371 or online at www.
tc.gc.ca/ roadsafety (English speak-
ers) or www.tc.gc.ca/securiteroutiere
(French speakers).
To notify INFINITI of any safety
concerns please contact our Consu-
mer Information Centre toll free at 1-
800- 361-4792.

REPORTING SAFETY DEFECTS

A vehicle equipped with Intelligent All-
Wheel Drive (AWD) should never be tested
using a two wheel dynamometer (such as the
dynamometers used by some states for
emissions testing), or similar equipment.
Make sure you inform test facility personnel
that your vehicle is equipped with AWD
before it is placed on a dynamometer. Using
the wrong test equipment may result in
transmission damage or unexpected vehicle
movement which could result in serious
vehicle damage or personal injury.

Due to legal requirements in some states/
areas, your vehicle may be required to be in
what is called the “ready condition” for an
Inspection/Maintenance (I/M) test of the
emission control system.

The vehicle is set to the “ready condition”
when it is driven through certain driving
patterns. Usually, the “ready condition” can
be obtained by ordinary usage of the vehicle.

If a powertrain system component is re-
paired or the battery is disconnected, the
vehicle may be reset to a “not ready condi-
tion”. Before taking the I/M test, check the
vehicle’s inspection/maintenance test readi-
ness condition. Place the ignition switch in
the ON position without starting the engine.
If the Malfunction Indicator Light (MIL)
comes on steady for 20 seconds and then
blinks for 10 seconds, the I/M test condition
is “not ready”. If the MIL does not blink after

20 seconds, the I/M test condition is
“ready”.

It is recommended you visit an INFINITI
retailer to set the “ready condition” or to
prepare the vehicle for testing.

This vehicle is equipped with an Event Data
Recorder (EDR). The main purpose of an
EDR is to record, in certain crash or near
crash-like situations, such as an air bag
deployment or hitting a road obstacle, data
that will assist in understanding how a
vehicle’s systems performed. The EDR is
designed to record data related to vehicle
dynamics and safety systems for a short
period of time, typically 30 seconds or less.
The EDR in this vehicle is designed to record
such data as:
. How various systems in your vehicle were

operating;

. Whether or not the driver and passenger

safety belts were buckled/fastened;

. How far (if at all) the driver was depres-

sing the accelerator and/or brake pedal;
and,

. How fast the vehicle was traveling.

. Sounds are not recorded.
These data can help provide a better under-
standing of the circumstances in which
crashes and injuries occur.

NOTE: EDR data are recorded by your
vehicle only if a nontrivial crash situation
occurs; no data are recorded by the EDR
under normal driving conditions and no
personal data (e.g. name, gender, age and
crash location) are recorded. However, other
parties, such as law enforcement, could
combine the EDR data with the type of

Technical and consumer information

10-25

READINESS FOR INSPECTION/
MAINTENANCE (I/M) TEST (US only)

EVENT DATA RECORDERS (EDR)
