5-26

Starting and driving

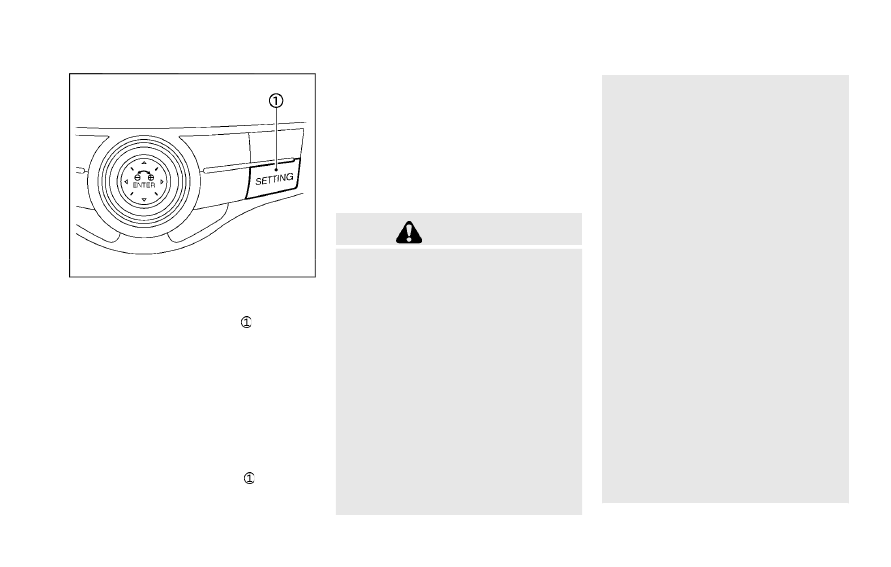

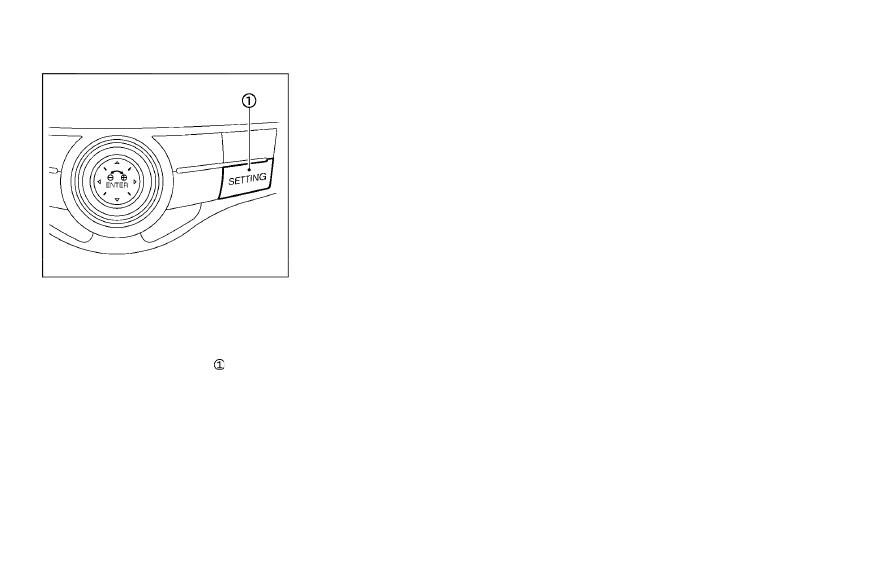

JVS1081X

HOW TO ENABLE/DISABLE THE
LDW SYSTEM

Perform the following steps to enable or
disable the LDW system.

1. Push the SETTING button

.

2. Touch [Driver Assistance].

3. Touch [Lane Assist].

4. Touch [Lane Departure Warning] to turn

the system ON/OFF.

LDP SYSTEM OPERATION

The LDP system operates above approxi-
mately 45 MPH (70 km/h) and when the
lane markings are clear.

If the vehicle approaches either the left or
right side of the traveling lane, the LDW
indicator light (orange) on the instrument
panel will flash and a warning chime will
sound. Then, the LDP system will automa-
tically apply the brakes for a short period of
time to help assist the driver to return the
vehicle to the center of the traveling lane.

NOTE:

. The LDP system is not designed to work

when you operate the lane change signal
and change traveling lanes in the direc-
tion of the signal. (The LDP system will
become operable again approximately 2
seconds after the lane change signal is
turned off.)

. The LDP braking assist will not operate

or will stop operating and only a warn-
ing chime will sound under the following
conditions.
— When the brake pedal is depressed.
— When the steering wheel is turned as

far as necessary for the vehicle to
change lanes.

— When the accelerator pedal is de-

pressed while brake control assist is

provided.

— When the ICC, DCA, BSI, BSW,

PFCW or FEB warnings sound.

— When the hazard warning flashers

are operated.

— When driving on a curve at a high

speed.

. While the LDP system is operating, you

may hear a sound of brake operation.
This is normal and indicates that the
LDP system is operating properly.

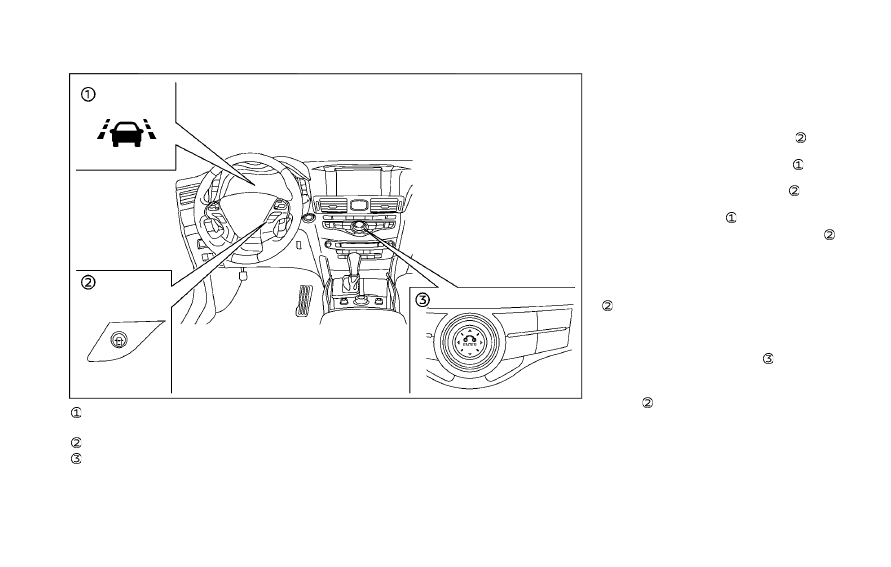

JVS1106X

LDP ON indicator light (green) (on the
instrument panel)
Dynamic driver assistance switch
Center multi-function control panel

TURNING THE LDP SYSTEM ON/
OFF

To turn on the LDP system, push the
dynamic driver assistance switch

on the

steering wheel after starting the engine. The
LDP ON indicator light (green)

on the

instrument panel will illuminate. Push the
dynamic driver assistance switch

again to

turn off the LDP system. The LDP ON
indicator light (green)

will turn off.

The dynamic driver assistance switch

is

used for the LDP, Blind Spot Intervention
(BSI) and Distance Control Assist (DCA)
systems.

When the dynamic driver assistance switch

is pushed, the BSI and DCA systems will

also turn on or off simultaneously. The LDP
system can be individually set to on or off on
the center display and using the center
multi-function control panel

.

If the system is set to off, the system will not
turn on even if the dynamic driver assistance
switch

is pushed to on. To set the system

to on or off on the center display, see “How
to enable/disable the LDP system” (P.5-28).

Starting and driving

5-27

5-28

Starting and driving

JVS1081X

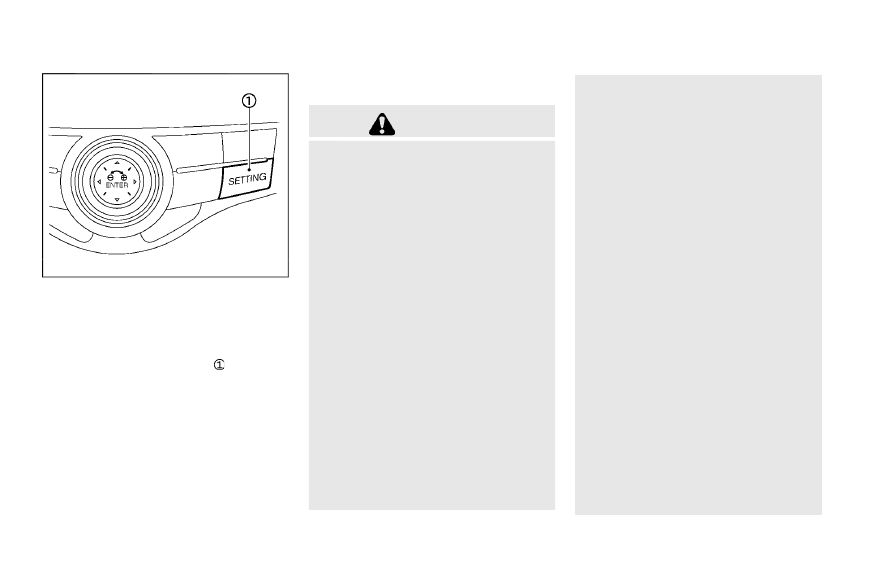

HOW TO ENABLE/DISABLE THE
LDP SYSTEM

Perform the following steps to enable or
disable the LDP system.

1. Push the SETTING button

.

2. Touch [Driver Assistance].

3. Touch [Lane Assist].

4. Touch [Lane Departure Prevention] to

turn the system ON/OFF.

LDW/LDP SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the LDW and LDP systems. Failure to
operate the vehicle in accordance with
these system limitations could result in
serious injury or death.
. The system will not operate at speeds

below 45 MPH (70 km/h) or if it
cannot detect lane markers.

. The LDP system is primarily intended

for use on well-developed freeways
or highways. It may not detect the
lane markers in certain roads, weath-
er or driving conditions.

. Do not use the LDP system under the

following conditions as it may not
function properly:

— During bad weather (rain, fog,

snow, etc.).

— When driving on slippery roads,

such as on ice or snow, etc.

— When driving on winding or un-

even roads.

— When there is a lane closure due

to road repairs.

— When driving in a makeshift or

temporary lane.

— When driving on roads where the

lane width is too narrow.

— When driving without normal tire

conditions (for example, tire wear,
low tire pressure, installation of
spare tire, tire chains, non-stan-
dard wheels).

— When the vehicle is equipped with

non-original brake parts or sus-
pension parts.

. The camera may not detect lane

markers in the following situations
and the LDW and LDP systems may
not operate properly.

— On roads where there are multi-

ple parallel lane markers, lane
markers that are faded or not
painted clearly, yellow painted
lane markers, non-standard lane
markers, or lane markers covered
with water, dirt, snow, etc.

— On roads where the discontinued

lane markers are still detectable.

— On roads where there are sharp

curves.

— On roads where there are sharply

contrasting objects, such as sha-

dows, snow, water, wheel ruts,
seams or lines remaining after
road repairs. (The LDW and LDP
systems could detect these items
as lane markers.)

— On roads where the traveling lane

merges or separates.

— When the vehicle’s traveling di-

rection does not align with the
lane marker.

— When traveling close to the ve-

hicle in front of you, which ob-
structs the lane camera unit
detection range.

— When rain, snow or dirt adheres

to the windshield in front of the
lane camera unit.

— When the headlights are not

bright due to dirt on the lens or
if the aiming is not adjusted
properly.

— When strong light enters the lane

camera unit. (For example, the
light directly shines on the front
of the vehicle at sunrise or sun-
set.)

— When a sudden change in bright-

ness occurs. (For example, when
the vehicle enters or exits a tunnel

or under a bridge.)

. Excessive noise will interfere with the

warning chime sound, and the chime
may not be heard.

Starting and driving

5-29

5-30

Starting and driving

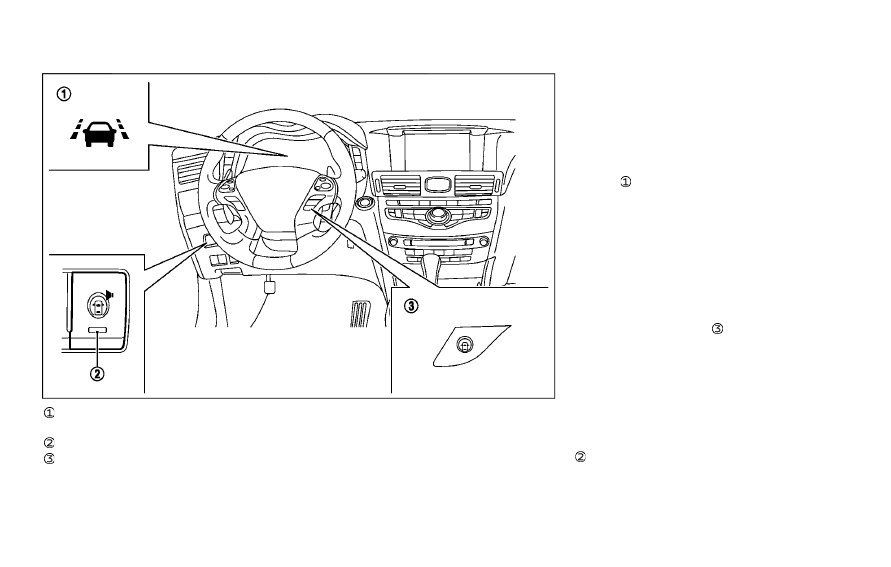

JVS0693X

LDP ON indicator light (green) (on the
instrument panel)
Warning systems ON indicator light
Dynamic driver assistance switch

SYSTEM TEMPORARILY UNA-
VAILABLE

Condition A:

Under the following conditions, a beep will
sound and the LDP system will be canceled
automatically. The LDP ON indicator light
(green)

will blink, and the LDP system

cannot be activated:
. When the VDC system (except TCS

function) or ABS operates.

. When the VDC system is turned off.

. When the INFINITI Drive Mode Selector

is turned to the SNOW mode.

Action to take:

When the above conditions no longer exist,
turn off the LDP system. Push the dynamic
driver assistance switch

again to turn the

LDP system back on.

Condition B:

LDW system: If the vehicle is parked in direct
sunlight under high temperature conditions
(over approximately 104°F (40°C)) and then
the LDW system is turned on, the LDW
system may be deactivated automatically,
and the warning systems ON indicator light

on the switch will blink.

LDP system: If the vehicle is parked in direct
sunlight under high temperature conditions
(over approximately 104°F (40°C)) and then

the LDP system is turned on, the LDP
system will be turned off automatically, a
beep will sound and the LDP ON indicator
light (green)

will blink.

The LDW and LDP systems are not available
until the conditions no longer exist.

Action to take:

When the above conditions no longer exist,
the LDW system will resume automatically.

For the LDP system, push the dynamic driver
assistance switch

again to turn the LDP

system back on.

SYSTEM MALFUNCTION

LDW system: When the LDW system mal-
functions, it will cancel automatically, and
the LDW indicator light (orange) will illumi-
nate.

LDP system: When the LDP system mal-
functions, it will be turned off automatically,
a beep will sound, and the LDW indicator
light (orange) will illuminate.

Action to take:

Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the
engine off and restart the engine. If the LDW
indicator light (orange) continues to illumi-
nate, have the system checked. It is recom-
mended you visit an INFINITI retailer for this
service.

JVS0691X

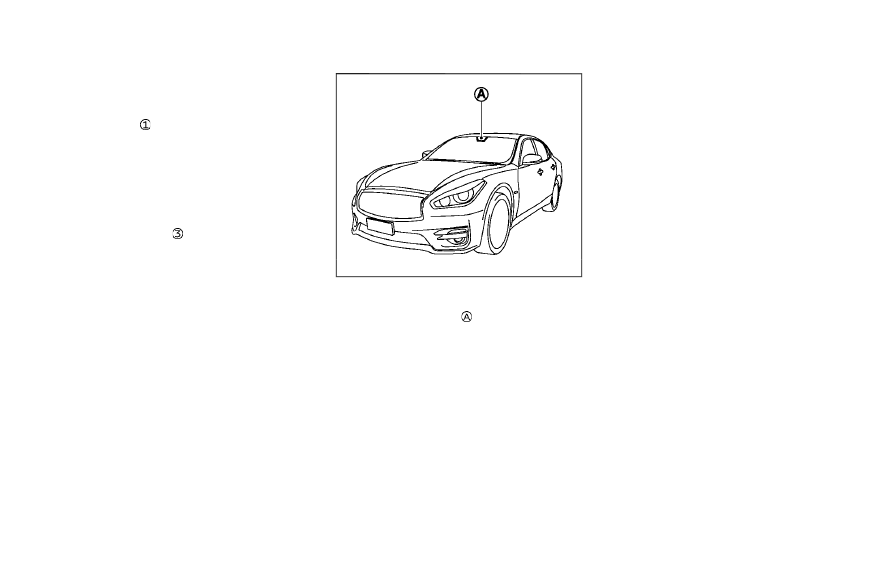

SYSTEM MAINTENANCE

The lane camera unit

for the LDW/LDP

systems is located above the inside mirror.

To keep the proper operation of the LDW/
LDP systems and prevent a system mal-
function, be sure to observe the following:
. Always keep the windshield clean.

. Do not attach a sticker (including trans-

parent material) or install an accessory
near the camera unit.

. Do not place reflective materials, such as

white paper or a mirror, on the instru-
ment panel. The reflection of sunlight
may adversely affect the camera unit’s
capability of detecting the lane markers.

. Do not strike or damage the areas around

the camera unit. Do not touch the
camera lens or remove the screw located
on the camera unit. It is recommended
you contact an INFINITI retailer if the
camera unit is damaged due to an
accident.

Starting and driving

5-31

5-32

Starting and driving

WARNING

Failure to follow the warnings and
instructions for proper use of the BSW
system could result in serious injury or
death.
. The BSW system is not a replacement

for proper driving procedure and is
not designed to prevent contact with
vehicles or objects. When changing
lanes, always use the side and rear
mirrors and turn and look in the
direction your vehicle will move to
ensure it is safe to change lanes.
Never rely solely on the BSW system.

. There is a limitation to the detection

capability of the radar. Not every
moving object or vehicle will be
detected. Using the BSW system
under some road, ground, lane mar-
ker, traffic or weather conditions
could lead to improper system opera-
tion. Always rely on your own opera-
tion to avoid accidents.

The BSW system helps alert the driver of
other vehicles in adjacent lanes when chan-
ging lanes.

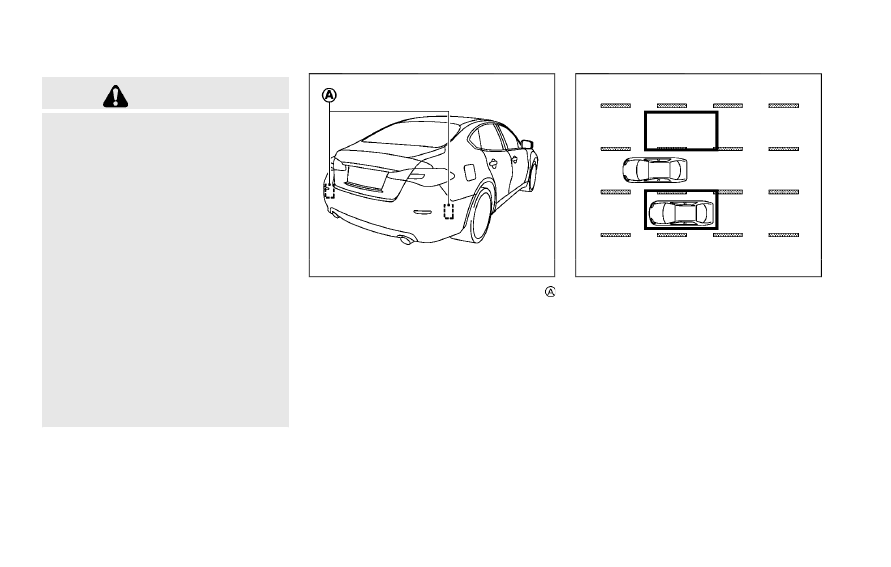

JVS0707X

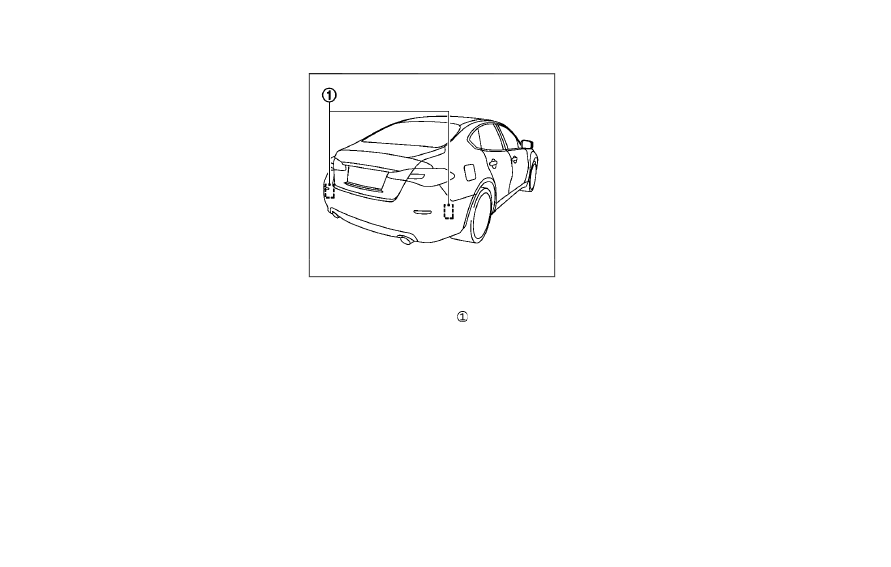

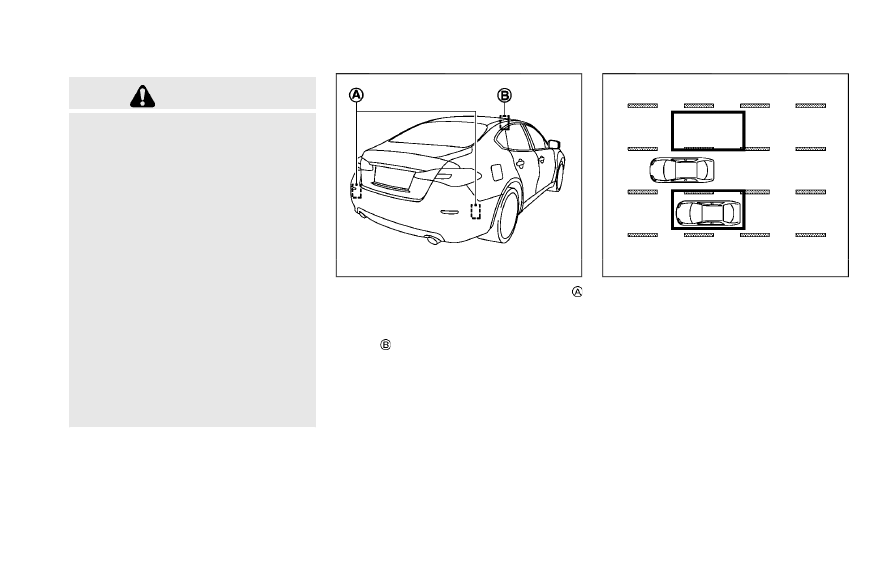

The BSW system uses radar sensors
installed near the rear bumper to detect
other vehicles in an adjacent lane.

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the detec-
tion zone shown as illustrated. This detec-
tion zone starts from the outside mirror of
your vehicle and extends approximately 10
ft (3.0 m) behind the rear bumper, and
approximately 10 ft (3.0 m) sideways.

BLIND SPOT WARNING (BSW) (if
so equipped)

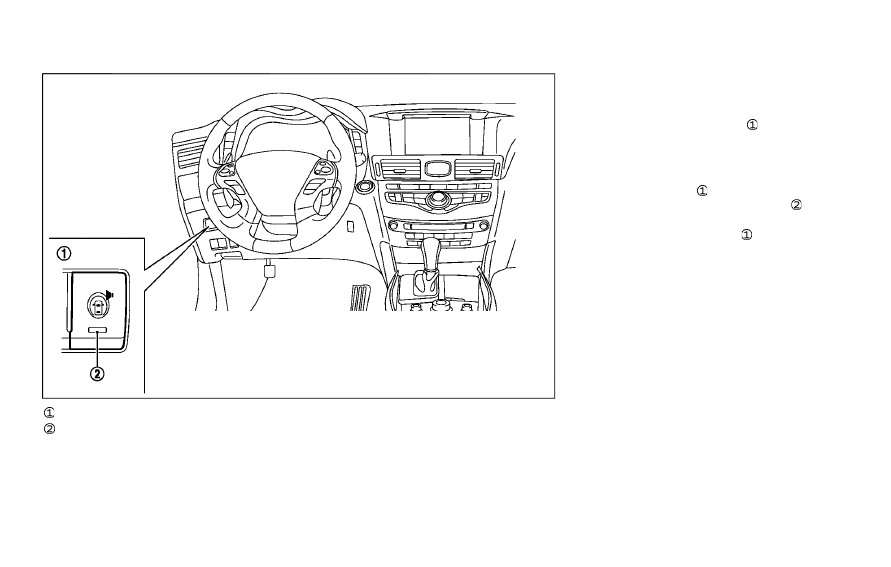

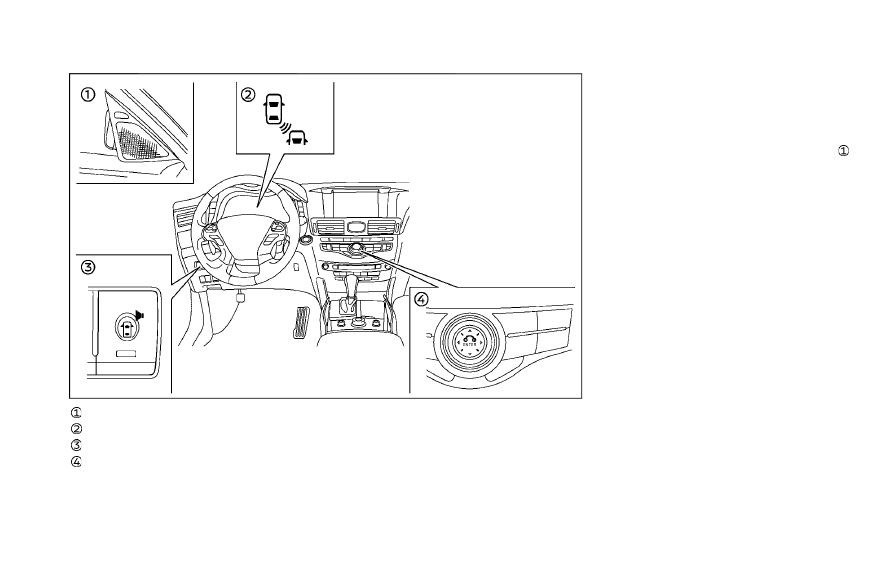

JVS1107X

Side indicator light
BSW system warning light
Warning systems switch
Center multi-function control panel

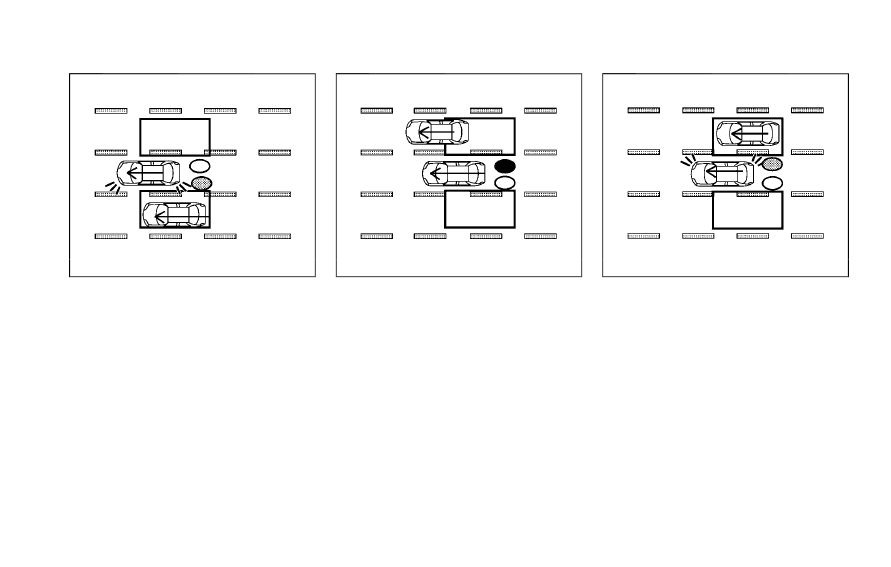

BSW SYSTEM OPERATION

The BSW system operates above approxi-
mately 20 MPH (32 km/h).

If the radar sensors detect a vehicle in the
detection zone, the side indicator light
illuminates.

If the turn signal is then activated, the
system chimes (twice) and the side indicator
light flashes. The side indicator light con-
tinues to flash until the detected vehicle
leaves the detection zone.

NOTE:

. The side indicator light illuminates for a

few seconds when the ignition switch is
placed in the ON position.

. The brightness of the side indicator light

is adjusted automatically depending on
the brightness of the ambient light.

. If a vehicle comes into the detection zone

after the driver activates the turn
signal, then only the side indicator light
flashes and no chime sounds. For addi-
tional information, refer to “BSW driv-
ing situations” (P.5-36).

Starting and driving

5-33

5-34

Starting and driving

JVS0694X

Warning systems switch
Warning systems ON indicator light

TURNING THE BSW SYSTEM ON/
OFF

The warning systems switch

is used to

turn on and off the BSW system when it is
activated using the settings menu on the
center display. See “How to enable/disable
the BSW system” (P.5-34). When the warn-
ing systems switch

is turned off, the

warning systems ON indicator light

on

the switch is off.

The warning systems switch

will turn on

and off the Lane Departure Warning (LDW)
and BSW systems at the same time.

HOW TO ENABLE/DISABLE THE
BSW SYSTEM

The BSW system can be turned off perma-
nently using the center display.

JVS1081X

Perform the following steps to enable or
disable the BSW system.

1. Push the SETTING button

.

2. Touch [Driver Assistance].

3. Touch [Blind Spot Assist].

4. Touch [Blind Spot Warning] to turn the

system ON/OFF.

Setting the side indicator light
brightness

The brightness of the side indicator lights
can be changed using the following steps:

1. Push the SETTING button

and touch

[Driver Assistance].

2. Touch [Blind Spot Assist].

3. Touch [+] or [-] in [Side Indicator Bright-

ness] to select [Bright], [Standard] or
[Dark].

When the brightness setting is changed, the
side indicator lights illuminate for a few
seconds.

BSW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations
for the BSW system. Failure to operate
the vehicle in accordance with these
system limitations could result in serious
injury or death.
. The BSW system cannot detect all

vehicles under all conditions.

. The radar sensors may not be able to

detect and activate BSW when cer-
tain objects are present such as:

— Pedestrians, bicycles, animals.

— Vehicles such as motorcycles, low

height vehicles, or high ground
clearance vehicles.

— Oncoming vehicles.

— Vehicles remaining in the detec-

tion zone when you accelerate

from a stop.

— A vehicle merging into an adja-

cent lane at a speed approxi-
mately the same as your vehicle.

— A vehicle approaching rapidly

from behind.

— A vehicle which your vehicle over-

takes rapidly.

— A vehicle that passes through the

detection zone quickly.

. The radar sensor’s detection zone is

designed based on a standard lane
width. When driving in a wider lane,
the radar sensors may not detect
vehicles in an adjacent lane. When
driving in a narrow lane, the radar
sensors may detect vehicles driving
two lanes away.

. The radar sensors are designed to

ignore most stationary objects, how-
ever objects such as guardrails, walls,
foliage and parked vehicles may oc-
casionally be detected. This is a
normal operation condition.

. The following conditions may reduce

the ability of the radar to detect
other vehicles:

— Severe weather

Starting and driving

5-35

5-36

Starting and driving

— Road spray

— Ice/frost/snow build-up on the

vehicle

— Dirt build-up on the vehicle

. Do not attach stickers (including

transparent material), install acces-
sories or apply additional paint near
the radar sensors. These conditions
may reduce the ability of the radar to
detect other vehicles.

. Excessive noise (for example, audio

system volume, open vehicle window)
will interfere with the chime sound,
and it may not be heard.

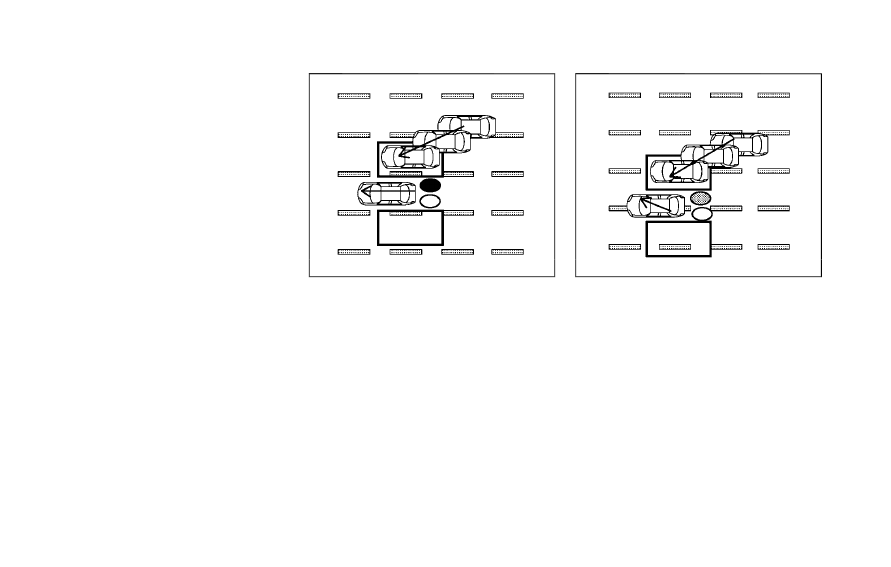

BSW DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

JVS0737X

Illustration 1 – Approaching from behind

Another vehicle approaching from
behind

Illustration 1: The side indicator light illumi-
nates if a vehicle enters the detection zone
from behind in an adjacent lane.

JVS0738X

Illustration 2 – Approaching from behind

Illustration 2: If the driver activates the turn
signal, then the system chimes (twice) and
the side indicator light flashes.

NOTE:

. The radar sensors may not detect vehi-

cles which are approaching rapidly from
behind.

. If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0739X

Illustration 3 – Overtaking another vehicle

Overtaking another vehicle

Illustration 3: The side indicator light illumi-
nates if you overtake a vehicle and that
vehicle stays in the detection zone for
approximately 3 seconds.

The radar sensors may not detect slower
moving vehicles if they are passed quickly.

JVS0740X

Illustration 4 – Overtaking another vehicle

Illustration 4: If the driver activates the turn
signal while another vehicle is in the detec-
tion zone, then the system chimes (twice)
and the side indicator light flashes.

NOTE:

. When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are travel-
ing close together.

. The radar sensors may not detect slower

moving vehicles if they are passed
quickly.

. If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash

Starting and driving

5-37

5-38

Starting and driving

but no chime will sound when the other
vehicle is detected.

JVS0741X

Illustration 5 – Entering from the side

Entering from the side

Illustration 5: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

JVS0742X

Illustration 6 – Entering from the side

Illustration 6: If the driver activates the turn
signal, then the system chimes (twice) and
the side indicator light flashes.

NOTE:

. The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

. If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0710X

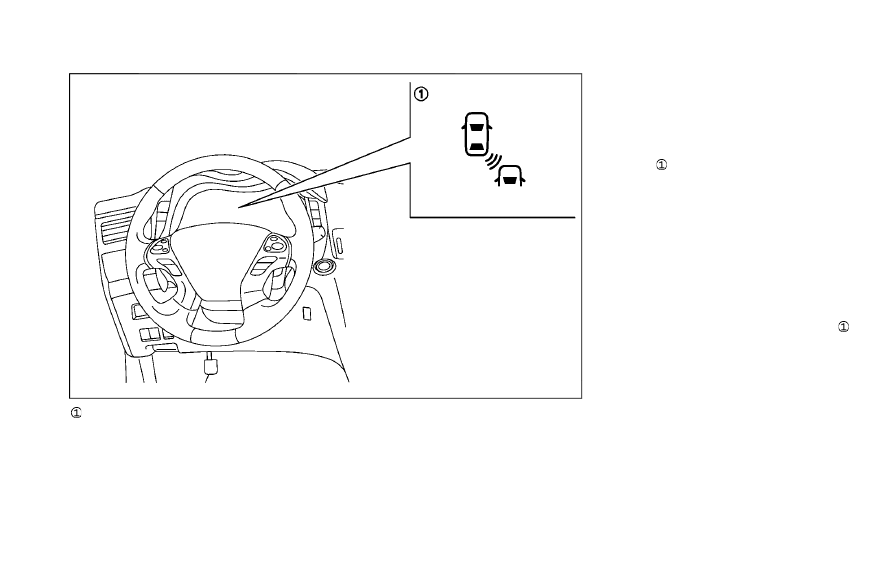

BSW system warning light (orange)

SYSTEM TEMPORARILY UNA-
VAILABLE

When radar blockage is detected, the system
will be turned off automatically, a beep will
sound and the BSW system warning light
(orange)

will blink. The system is not

available until the conditions no longer exist.

The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects
such as ice, frost or dirt obstructing the radar
sensors.

Action to take:

When the above conditions no longer exist,
the system will resume automatically.

If the BSW system warning light (orange)
continues to blink, have the system checked.
It is recommended you visit an INFINITI
retailer for this service.

Starting and driving

5-39

5-40

Starting and driving

SYSTEM MALFUNCTION

When the system malfunctions, it will be
turned off automatically, a beep will sound
and the BSW system warning light (orange)
will illuminate.

Action to take:

Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the
engine off and restart the engine.

If the BSW system warning light continues
to illuminate, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.

JVS0480X

SYSTEM MAINTENANCE

The two radar sensors

for the BSW

system are located near the rear bumper.
Always keep the area near the radar sensors
clean.

The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transparent
material), install accessories or apply addi-

tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors.

It is recommended you visit an INFINITI
retailer if the area around the radar sensors
is damaged due to a collision.

Radio frequency statement

This device complies with part 15 of the FCC
Rules and RSS-310 of Industry Canada.

Operation is subject to the following two
conditions:

1. This device may not cause harmful

interference.

2. This device must accept any interference

received, including interference that may
cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz

Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3 m

The manufacturer is not responsible for any
radio or TV interference caused by un-
authorized modifications to this equipment.
Such modifications could void the user’s
authority to operate the equipment.

WARNING

Failure to follow the warnings and
instructions for proper use of the BSI
system could result in serious injury or
death.
. The BSI system is not a replacement

for proper driving procedures and is
not designed to prevent contact with
vehicles or objects. When changing
lanes, always use the side and rear
mirrors and turn and look in the
direction your vehicle will move to
ensure it is safe to change lanes.
Never rely solely on the BSI system.

. There is a limitation to the detection

capability of the radar. Not every
moving object or vehicle will be
detected. Using the BSI system under
some road, ground, lane marker,
traffic or weather conditions could
lead to improper system operation.
Always rely on your own operation to
avoid accidents.

The BSI system helps alert the driver of other
vehicles in adjacent lanes when changing
lanes, and helps assist the driver to return
the vehicle to the center of the traveling
lane.

JVS0734X

The BSI system uses radar sensors
installed near the rear bumper to detect
other vehicles in an adjacent lane. In addition
to the radar sensors, the BSI system uses a
camera

installed behind the windshield to

monitor the lane markers of your traveling
lane.

SSD1030

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the detec-
tion zone shown as illustrated.

This detection zone starts from the outside
mirror of your vehicle and extends approxi-
mately 10 ft (3 m) behind the rear bumper,
and approximately 10 ft (3 m) sideways.

Starting and driving

5-41

BLIND SPOT INTERVENTION

®

(BSI) (if so equipped)
