Infiniti QX80/QX (2017 year). Instruction - part 29

(458,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-108

Starting and driving

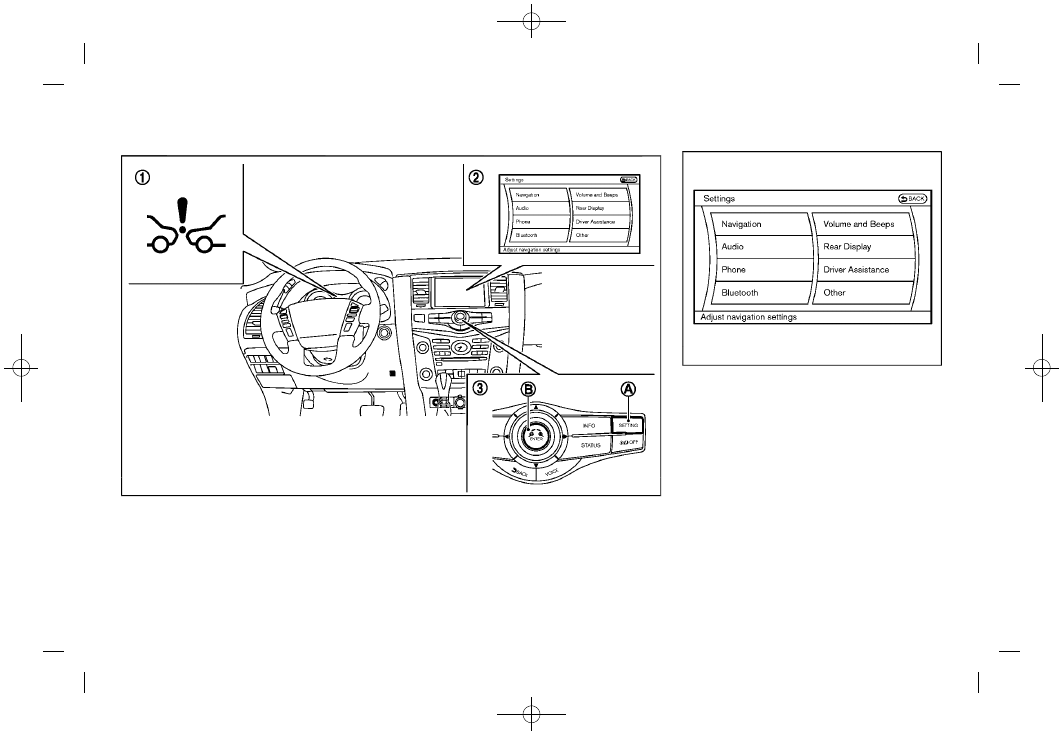

JVS0671X

*

1

FEB system warning light (on the
instrument panel)

*

2

Center display

*

3

Center multi-function control panel

*

A

SETTING button

*

B

ENTER button

Perform the following steps to turn the FEB
with pedestrian detection system on or off.

SSD1102

TURNING THE FEB WITH PEDES-

TRIAN DETECTION SYSTEM ON/OFF

1. Push the SETTING button

*

A

and high-

light the “Driver Assistance” key on the
display using the INFINITI controller.
Then push the ENTER button

*

B

.

Condition:

(459,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0471X

2. Highlight the “Forward Emergency

Braking” key, select ON (enabled) or
OFF (disabled) and push the ENTER
button

*

B

.

When the FEB with pedestrian detection
system is turned off, the FEB system
warning light (orange)

*

1

illuminates.

NOTE:
The FEB with pedestrian detection system
will be automatically turned ON when the
engine is restarted. The Predictive Forward
Collision Warning (PFCW) system is inte-
grated into the FEB with pedestrian detec-
tion system. There is not a separate

selection in the display for the PFCW
system. When the FEB with pedestrian
detection is turned off, the PFCW system is
also turned off.

FEB WITH PEDESTRIAN DETECTION

SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the FEB with pedestrian detection system.
Failure to operate the vehicle in accordance
with these system limitations could result in
serious injury or death.

.

The FEB with pedestrian detection sys-
tem cannot detect all vehicles or pedes-
trians under all conditions.

.

The radar sensor FEB with pedestrian
detection system does not detect the
following objects:

— Small pedestrians (including small

children), animals and cyclists.

— Pedestrians in wheelchairs or using

mobile transport such as scooters,
child-operated toys, or skateboards.

— Pedestrians who are seated or

otherwise not in a full upright stand-

ing or walking position.

— Oncoming vehicles
— Crossing vehicles
— Obstacles on the roadside

.

The FEB with pedestrian detection sys-
tem has some performance limitations.

— If a stationary vehicle is in the

vehicle’s path, the FEB with pedes-
trian detection system will not func-
tion when the vehicle is driven at
speeds over approximately 50 MPH
(80 km/h).

— For pedestrian detection, the FEB

with pedestrian detection system
will not function when the vehicle is
driven at speeds over approximately
37 MPH (60 km/h) or below approxi-
mately 6 MPH (10 km/h).

.

The FEB with pedestrian detection sys-
tem will not function for pedestrians in
darkness or in tunnels, even if there is
street lighting in the area.

.

For pedestrians, the FEB with pedestrian
detection system will not issue the first
warning and will not push the accel-
erator pedal up.

Starting and driving

5-109

Condition:

(460,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-110

Starting and driving

.

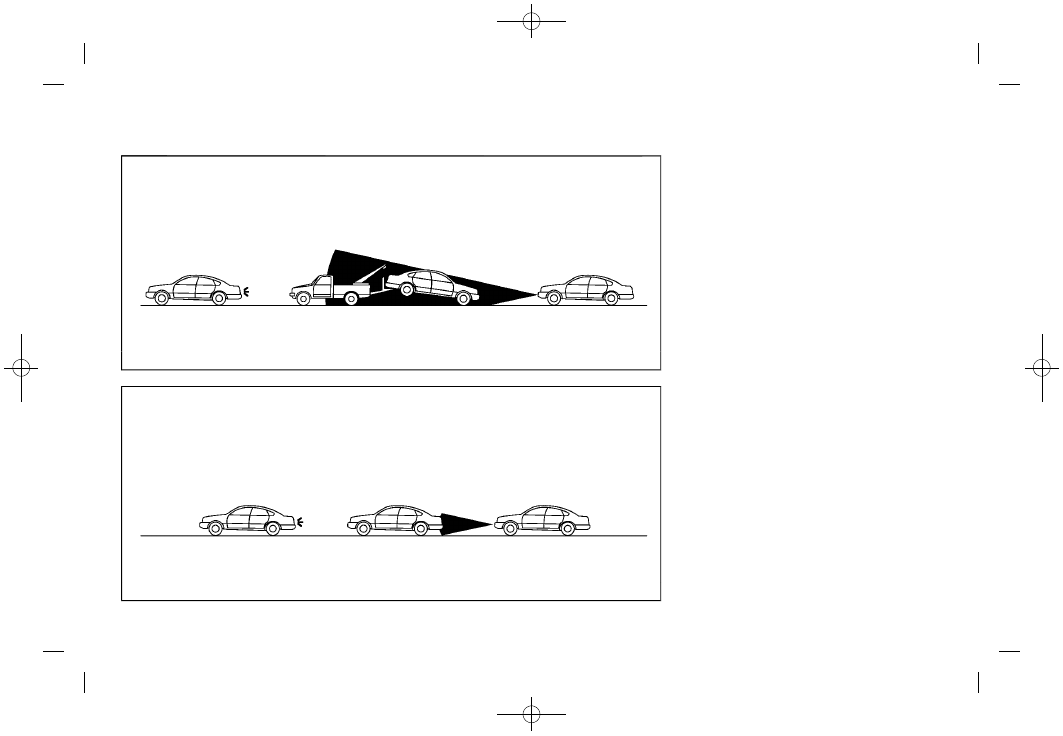

The FEB with pedestrian detection sys-
tem may not function if the vehicle
ahead is narrow (for example a motor-
cycle).

.

The FEB with pedestrian detection sys-
tem may not function if speed difference
between the two vehicles is too small.

.

The radar sensor FEB with pedestrian
detection system may not function prop-
erly or detect a vehicle ahead in the
following conditions:

— Poor visibility (conditions such as

rain, snow, fog, dust storms, sand-
storms, and road spray from other
vehicles)

— Driving on a steep downhill slope or

roads with sharp curves.

— Driving on a bumpy road surface,

such as an uneven dirt road.

— If dirt, ice, snow or other material is

covering the radar sensor area.

— Interference by other radar sources.
— The camera area of windshield is

fogged up, or covered with dirt, water
drops, ice, snow, etc.

— Strong light (for example, sunlight

or high beams from oncoming vehi-
cles) enters the front camera. Strong
light causes the area around the
pedestrian to be cast in a shadow,
making it difficult to see.

— A sudden change in brightness

occurs. (For example, when the ve-
hicle enters or exits a tunnel or a
shaded area or lightning flashes.)

— The poor contrast of a person to the

background, such as having clothing
color or pattern which is similar to
the background.

— The pedestrian’s profile is partially

obscured or unidentifiable due to the
pedestrian transporting luggage,
wearing bulky or very loose-fitting
clothing or accessories.

— When towing a trailer or other

vehicle.

.

The system performance may degrade in
the following conditions:

— The vehicle is driven on a slippery

road.

— The vehicle is driven on a slope.

— Excessively heavy baggage is

loaded in the rear seat or the luggage
area of your vehicle.

.

The system is designed to automatically
check the sensor (radar and camera)’s
functionality, within certain limitations.
The system may not detect blockage of
sensor areas covered by ice, snow or
stickers, for example. In these cases, the
system may not be able to warn the
driver properly. Be sure that you check,
clean and clear sensor areas regularly.

.

In some road and traffic conditions, the
FEB with pedestrian detection system
may unexpectedly apply partial braking.
When acceleration is necessary, depress
the accelerator pedal to override the
system.

.

Excessive noise will interfere with the
warning chime sound, and the chime
may not be heard.

Condition:

(461,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0675X

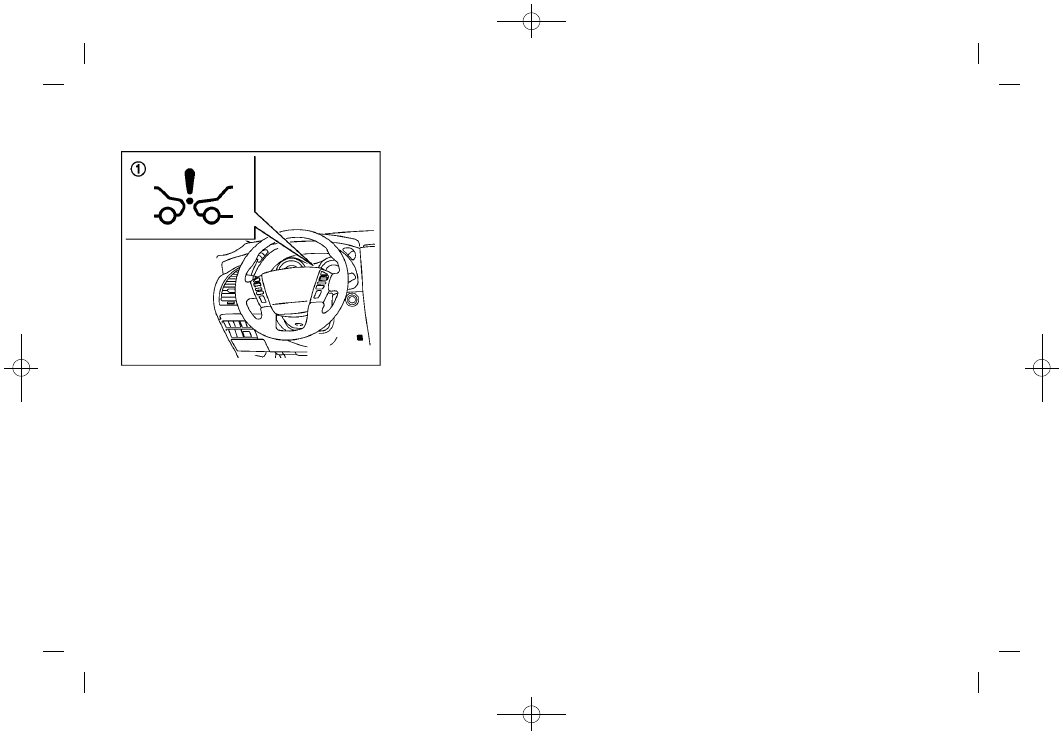

SYSTEM TEMPORARILY UNAVAIL-

ABLE
Condition A

In the following conditions, the FEB system
warning light (orange)

*

1

will illuminate

and the system will be turned off auto-
matically.
.

The radar sensor picks up interference

from another radar source.

.

The camera area of windshield is misted

or frozen.

.

Strong light is shining from the front.

.

The cabin temperature is over approxi-

mately 1048F (408C) in direct sunlight.

.

The camera area of windshield glass is

continuously covered with dirt, etc.

Action to take:
When the above conditions no longer exist,
the FEB with pedestrian detection system
will resume automatically.

NOTE:
When the inside of the windshield on
camera area is misted or frozen, it will take
a period of time to remove it after air
conditioner turns on. If dirt appears on this
area, it is recommended you visit an
INFINITI retailer.

Condition B

In the following condition, the FEB system
warning light (orange)

*

1

will illuminate

and the “FRONT RADAR OBSTRUCTION”
warning message will appear in the vehicle
information display.

.

The sensor area of the front grille is

covered with dirt or is obstructed

Action to take:
If the warning light (orange)

*

1

comes on,

stop the vehicle in a safe place, place the
shift lever in the P (Park) position and turn
the engine off. Clean the radar cover on the

front grille with a soft cloth, and restart the
engine. If the warning light continues to
illuminate, have the FEB with pedestrian
detection system checked. It is recom-
mended you visit an INFINITI retailer for
this service.

NOTE:
If the FEB with pedestrian detection
system stops working, the PFCW system
will also stop working.

Condition C

When the accelerator pedal actuator de-
tects that the internal motor temperature is
high, the FEB with pedestrian detection
system is automatically turned off. The FEB
system warning light (orange)

*

1

will

illuminate.
Action to take:
When the above conditions no longer exist,
the FEB with pedestrian detection system
will resume automatically.

Condition D

When VDC system is OFF, the FEB brake will
not operate. In this case only visible and
audible warning operates. The FEB system
warning light (orange)

*

1

will illuminate.

Starting and driving

5-111

Condition:

(462,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-112

Starting and driving

Action to take:
When VDC system is ON, the FEB with
pedestrian detection system will resume
automatically.

SYSTEM MALFUNCTION

If the FEB with pedestrian detection system
malfunctions, it will be turned off auto-
matically, a chime will sound, the FEB
system warning light (orange)

*

1

will

illuminate.
Action to take:
If the warning light (orange)

*

1

comes on,

stop the vehicle in a safe location and
place the shift lever in the P (Park) position.
Turn the engine off and restart the engine.
If the warning light continues to illuminate,
have the FEB with pedestrian detection
system checked. It is recommended you
visit an INFINITI retailer for this service.

NOTE:
If the FEB with pedestrian detection
system stops working, the PFCW system
will also stop working.

JVS0916X

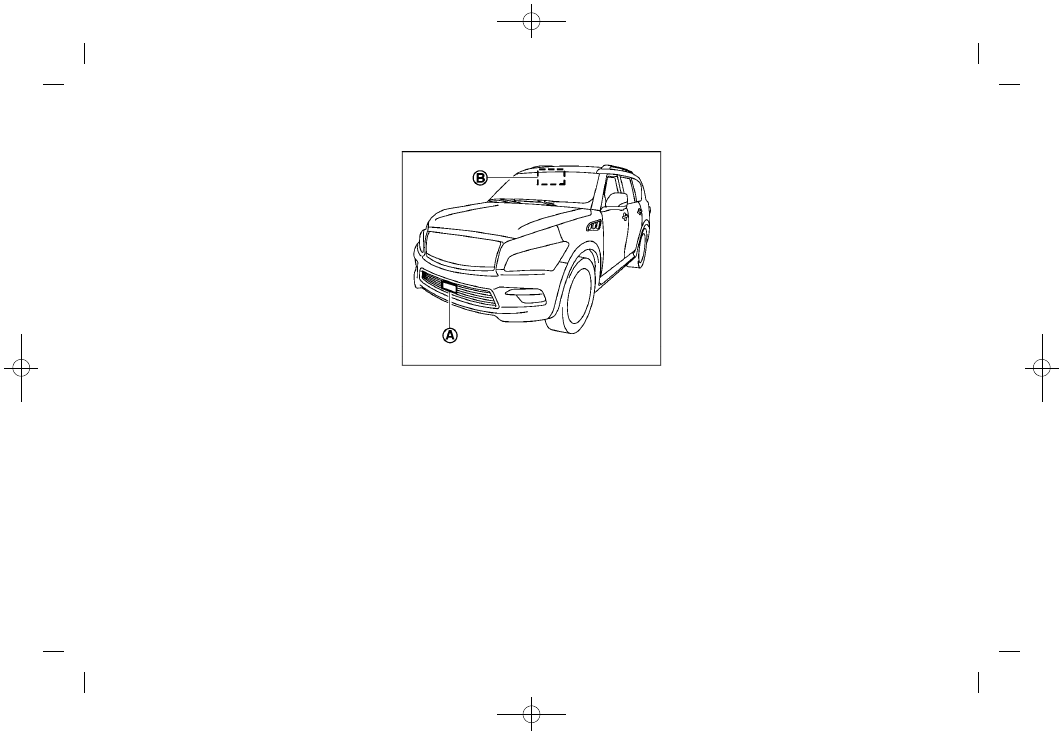

SYSTEM MAINTENANCE

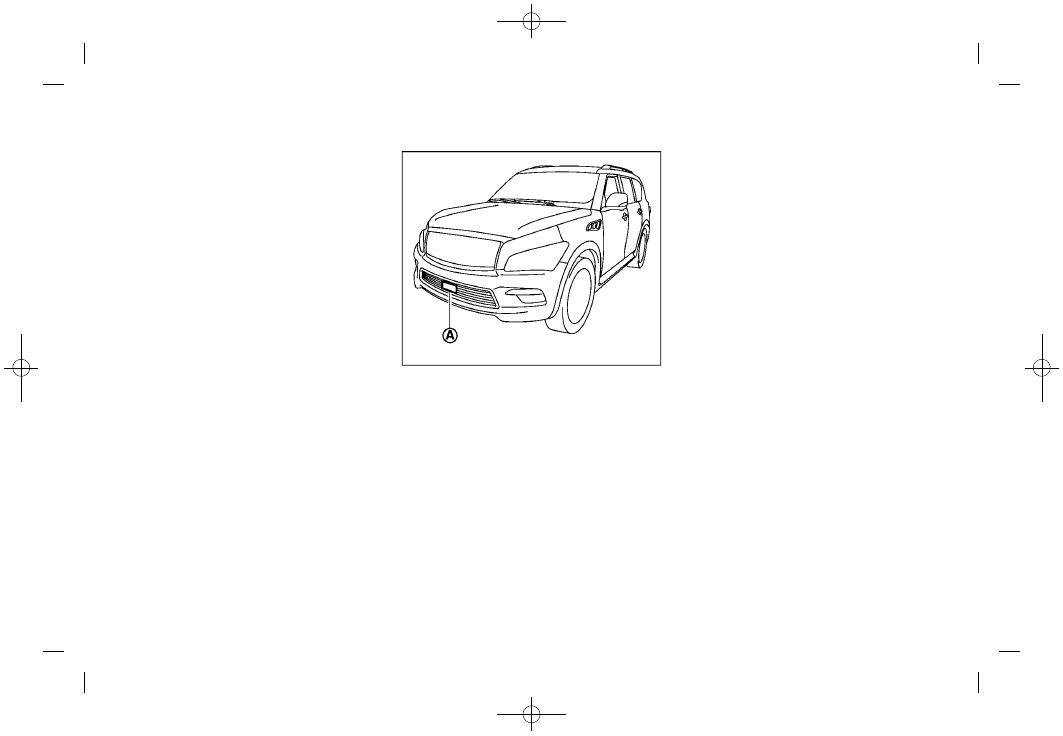

The radar sensor

*

A

is located behind the

grille of the front bumper. The camera

*

B

is

located on the upper side of the wind-
shield.
To keep the FEB with pedestrian detection
system operating properly, be sure to
observe the following:
.

Always keep the sensor area of the front

bumper and windshield clean.

.

Do not strike or damage the areas

around the sensors (ex. Bumper, wind-
shield).

.

Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

.

Do not attach metallic objects near the

radar sensor area (brush guard, etc.).
This could cause failure or malfunction.

.

Do not place reflective materials, such

as white paper or a mirror, on the
instrument panel. The reflection of
sunlight may adversely affect the cam-
era unit’s detection capability.

.

Do not alter, remove or paint the front

bumper. It is recommended you contact
an INFINITI retailer before customizing
or restoring the front bumper.

Radio frequency statement
For USA:
FCC ID: OAYARS3-B
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

Condition:

(463,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

FCC Warning
Changes or modification not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Opera-
tion is subject to the following two
conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the de-
vice.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the PFCW system
could result in serious injury or death.

.

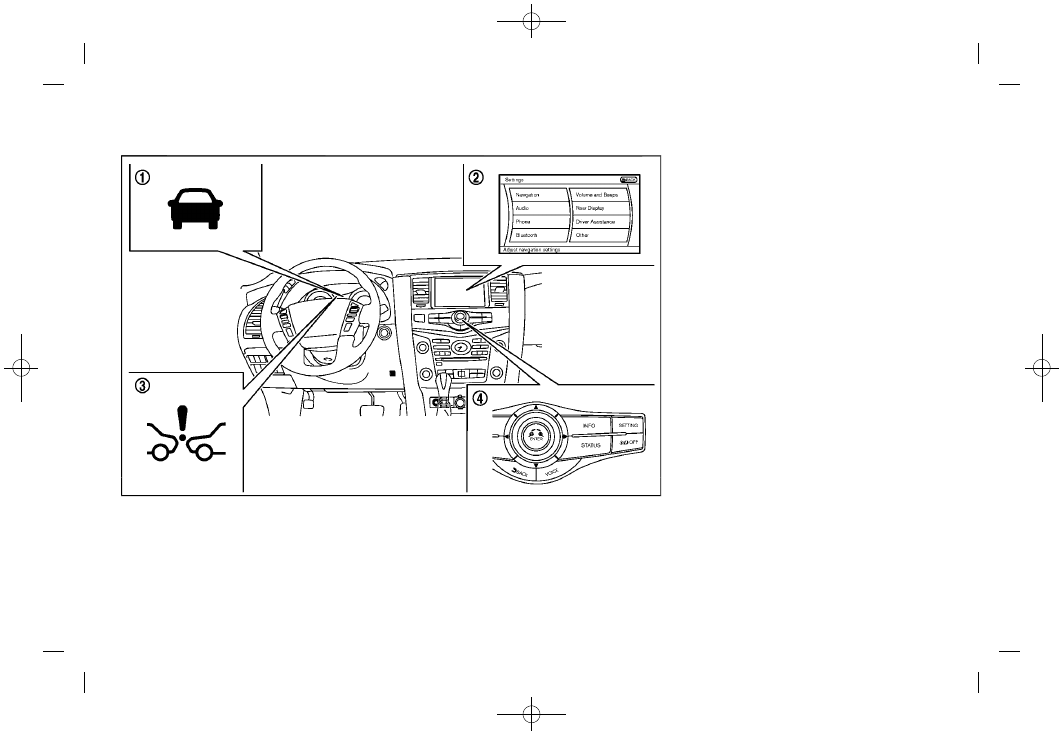

The PFCW system helps warn the driver
before a collision but will not avoid a
collision. It is the driver’s responsibility
to stay alert, drive safely and be in
control of the vehicle at all times.

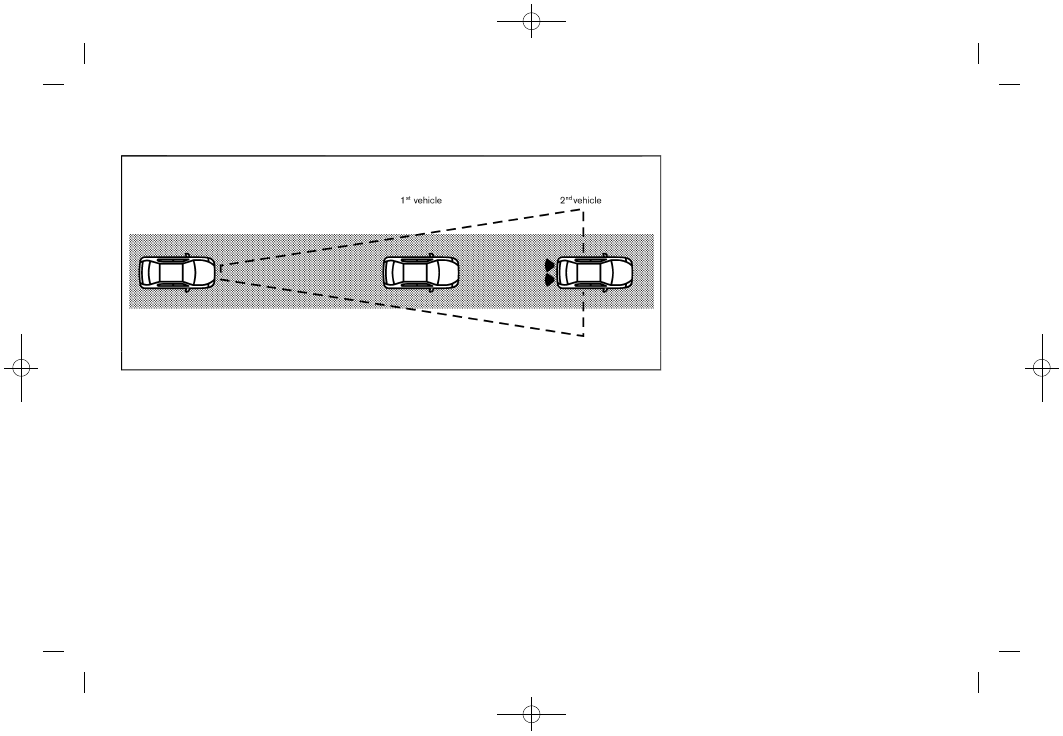

The PFCW system can help alert the driver
when there is a sudden braking of a second
vehicle traveling in front of the vehicle
ahead in the same lane.

JVS0472X

The PFCW system uses a radar sensor

*

A

located behind the lower grille of the front
bumper to measure the distance to a
second vehicle ahead in the same lane.

Starting and driving

5-113

PREDICTIVE FORWARD COLLISION

WARNING (PFCW) (if so equipped)

Condition:

(464,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-114

Starting and driving

JVS0673X

*

1

Vehicle ahead detection indicator (on
the vehicle information display)

*

2

Center display

*

3

FEB system warning light (on the
instrument panel)

*

4

Center multi-function control panel

Condition:

(465,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0294X

PFCW SYSTEM OPERATION

The PFCW system operates at speeds
above approximately 3 MPH (5 km/h).
If there is a potential risk of a forward
collision, the PFCW system will warn the
driver by blinking the vehicle ahead detec-
tion indicator, and sounding an audible
alert.

Starting and driving

5-115

Condition:

(466,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-116

Starting and driving

JVS0671X

*

1

FEB system warning light (on the
instrument panel)

*

2

Center display

*

3

Center multi-function control panel

*

A

SETTING button

*

B

ENTER button

Perform the following steps to turn the
PFCW system on or off.

SSD1102

TURNING THE PFCW SYSTEM ON/

OFF

1. Push the SETTING button

*

A

and high-

light the “Driver Assistance” key on the
display using the INFINITI controller.
Then push the ENTER button

*

B

.

Condition:

(467,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0471X

2. Highlight the “Forward Emergency

Braking” key, select ON (enabled) or
OFF (disabled) and push the ENTER
button

*

B

.

When the PFCW system is turned off, the
FEB system warning light (orange)

*

1

illuminates.

NOTE:
The PFCW system is integrated into the
FEB with pedestrian detection system.
There is not a separate selection in the
display for the PFCW system. When the FEB
with pedestrian detection system is turned
off, the PFCW system is also turned off.

JVS0295X

Illustration A

Starting and driving

5-117

Condition:

(468,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-118

Starting and driving

JVS0296X

Illustration B

JVS0297X

Illustration C

Condition:

(469,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0298X

Illustration D

PFCW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the PFCW system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The PFCW system cannot detect all
vehicles under all conditions.

.

The radar sensor does not detect the
following objects:

— Pedestrians, animals or obstacles in

the roadway

— Oncoming vehicles
— Crossing vehicles

.

(Illustration A) The PFCW system does
not function when a vehicle ahead is a
narrow vehicle, such as a motorcycle.

.

The radar sensor may not detect a
vehicle ahead in the following condi-
tions:

— Snow or heavy rain

— Dirt, ice, snow or other material

covering the radar sensor

— Interference by other radar sources
— Snow or road spray from travelling

vehicles.

— Driving in a tunnel
— Towing a trailer or other vehicle

.

(Illustration B) When the vehicle ahead
is being towed.

.

(Illustration C) When the distance to the
vehicle ahead is too close, the beam of
the radar sensor is obstructed.

.

(Illustration D) When driving on a steep
downhill slope or roads with sharp
curves.

.

The system is designed to automatically
check the sensor’s functionality, within
certain limitations. The system may not
detect some forms of obstruction of the
sensor area such as ice, snow, stickers,
for example. In these cases, the system
may not be able to warn the driver
properly. Be sure that you check, clean
and clear the sensor area regularly.

.

Excessive noise will interfere with the
warning chime sound, and the chime

Starting and driving

5-119

Condition:

(470,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-120

Starting and driving

may not be heard.

JVS0675X

SYSTEM TEMPORARILY UNAVAIL-

ABLE
Condition A

When the radar sensor picks up interfer-
ence from another radar source, making it
impossible to detect a vehicle ahead, the
PFCW system is automatically turned off.
The FEB system warning light (orange)

*

1

will illuminate.
Action to take:
When the above conditions no longer exist,
the PFCW system will resume automati-
cally.

Condition B

When the sensor area is covered with dirt
or is obstructed, making it impossible to
detect a vehicle ahead, the PFCW system is
automatically turned off. The FEB system
warning light (orange)

*

1

will illuminate

and the “FRONT RADAR OBSTRUCTION”
warning message will appear in the vehicle
information display.
Action to take:
If the warning light (orange)

*

1

comes on,

stop the vehicle in a safe place, place the
shift lever in the P (Park) position and turn
the engine off. Clean the radar cover on
lower grille with a soft cloth, and restart
the engine. If the warning light continues
to illuminate, have the PFCW system
checked. It is recommended you visit an
INFINITI retailer for this service.

SYSTEM MALFUNCTION

If the PFCW system malfunctions, it will be
turned off automatically, a chime will
sound, the FEB system warning light
(orange)

*

1

will illuminate.

Action to take:
If the warning light (orange)

*

1

illumi-

nates, stop the vehicle in a safe location

Condition:

(471,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

and place the shift lever in the P (Park)
position. Turn the engine off and restart the
engine. If the warning light continues to
illuminate, have the PFCW system checked.
It is recommended you visit an INFINITI
retailer for this service.

JVS0472X

SYSTEM MAINTENANCE

The sensor

*

A

is located behind the lower

grille of the front bumper.
To keep the system operating properly, be
sure to observe the following:
.

Always keep the sensor area of the front

bumper clean.

.

Do not strike or damage the areas

around the sensor.

.

Do not cover or attach stickers or similar

objects on the front bumper near the
sensor area. This could cause failure or
malfunction.

.

Do not attach metallic objects near the

sensor area (brush guard, etc.). This
could cause failure or malfunction.

.

Do not alter, remove or paint the front

bumper. Before customizing or restor-
ing the front bumper, it is recom-
mended you contact an INFINITI retailer.

Radio frequency statement
For USA:
FCC ID: OAYARS3-B
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful

interference, and

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

FCC Warning
Changes or modification not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Opera-
tion is subject to the following two

Starting and driving

5-121

Condition:

(472,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-122

Starting and driving

conditions:
1. This device may not cause interference,

and

2. This device must accept any interfer-

ence, including interference that may
cause undesired operation of the de-
vice.

CAUTION

During the first 1,200 miles (2,000 km),
follow these recommendations to obtain
maximum engine performance and ensure
the future reliability and economy of your
new vehicle.
Failure to follow these recommendations
may result in shortened engine life and
reduced engine performance.

.

Avoid driving for long periods at con-

stant speed, either fast or slow. Do not
run the engine over 4,000 rpm.

.

Do not accelerate at full throttle in any

gear.

.

Avoid quick starts.

.

Avoid hard braking as much as possi-

ble.

.

Do not tow a trailer for the first 500

miles (805 km).

Follow these easy-to-use Fuel Efficient
Driving Tips to help you achieve the most
fuel economy from your vehicle.
1. Use smooth accelerator and brake

pedal application.

.

Avoid rapid starts and stops.

.

Use smooth, gentle accelerator and
brake application whenever possi-
ble.

.

Maintain constant speed while com-
muting and coast whenever possi-
ble.

2. Maintain constant speed.

.

Look ahead to try and anticipate and
minimize stops.

.

Synchronizing your speed with traf-
fic lights allows you to reduce your
number of stops.

.

Maintaining a steady speed can
minimize red light stops and im-
prove fuel efficiency.

3. Use air conditioning (A/C) at higher

vehicle speeds.

.

Below 40 MPH (64 km/h), it is more
efficient to open windows to cool the
vehicle due to reduced engine load.

.

Above 40 MPH (64 km/h), it is more
efficient to use A/C to cool the
vehicle due to increased aerody-

BREAK-IN SCHEDULE

FUEL EFFICIENT DRIVING TIPS

Condition:

(473,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

namic drag.

.

Recirculating the cool air in the cabin
when the A/C is on reduces cooling
load.

4. Drive at economical speeds and dis-

tances.

.

Observing the speed limit and not
exceeding 60 MPH (97 km/h) (where
legally allowed) can improve fuel
efficiency due to reduced aerody-
namic drag.

.

Maintaining a safe following dis-
tance behind other vehicles reduces
unnecessary braking.

.

Safely monitoring traffic to antici-
pate changes in speed permits
reduced braking and smooth accel-
eration changes.

.

Select a gear range suitable to road
conditions.

5. Use cruise control.

.

Using cruise control during highway
driving helps maintain a steady
speed.

.

Cruise control is particularly effec-
tive in providing fuel savings when
driving on flat terrains.

6. Plan for the shortest route.

.

Utilize a map or navigation system to
determine the best route to save
time.

7. Avoid idling.

.

Shutting off your engine when safe
for stops exceeding 30-60 seconds
saves fuel and reduces emissions.

8. Buy an automated pass for toll roads.

.

Automated passes permit drivers to
use special lanes to maintain cruis-
ing speed through the toll and avoid
stopping and starting.

9. Winter warm up.

.

Limit idling time to minimize impact
to fuel economy.

.

Vehicles typically need no more than
30 seconds of idling at start-up to
effectively circulate the engine oil
before driving.

.

Your vehicle will reach its ideal
operating temperature more quickly
while driving versus idling.

10.Keeping your vehicle cool.

.

Park your vehicle in a covered
parking area or in the shade when-
ever possible.

.

When entering a hot vehicle, open-
ing the windows will help to reduce
the inside temperature faster, result-
ing in reduced demand on your A/C
system.

Starting and driving

5-123

Condition:
