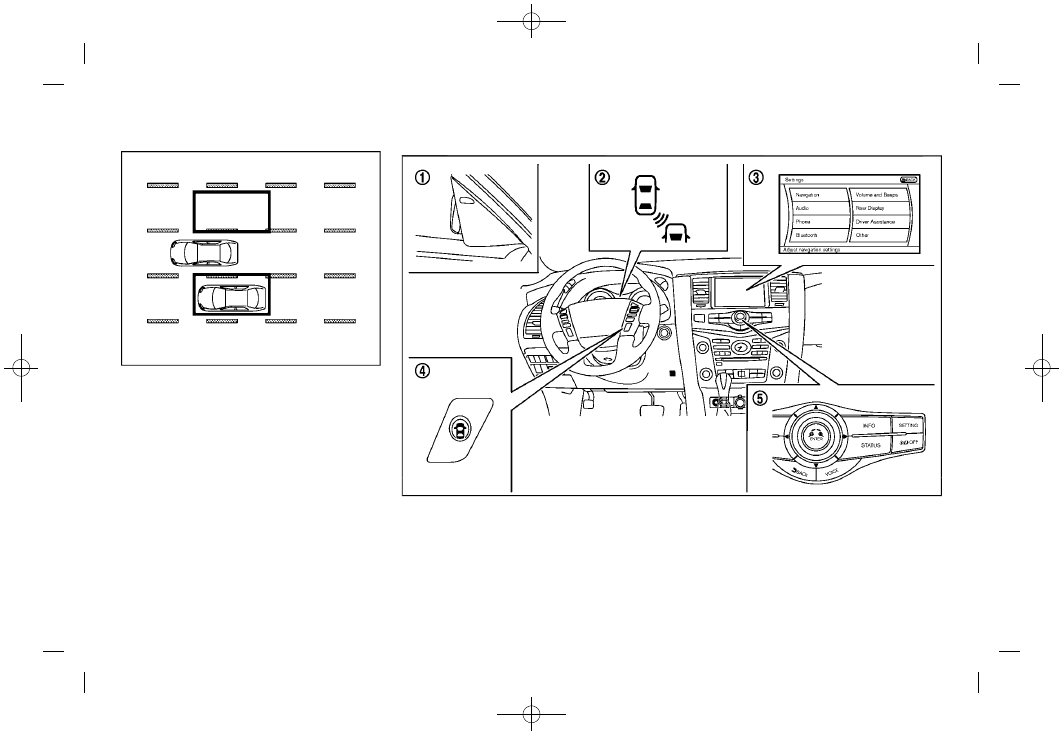

Detection zone

The radar sensors can detect vehicles on
either side of your vehicle within the
detection zone shown as illustrated.
This detection zone starts from the outside
mirror of your vehicle and extends approxi-
mately 10 ft (3.0 m) behind the rear
bumper, and approximately 10 ft (3.0 m)
sideways.

JVS0667X

*

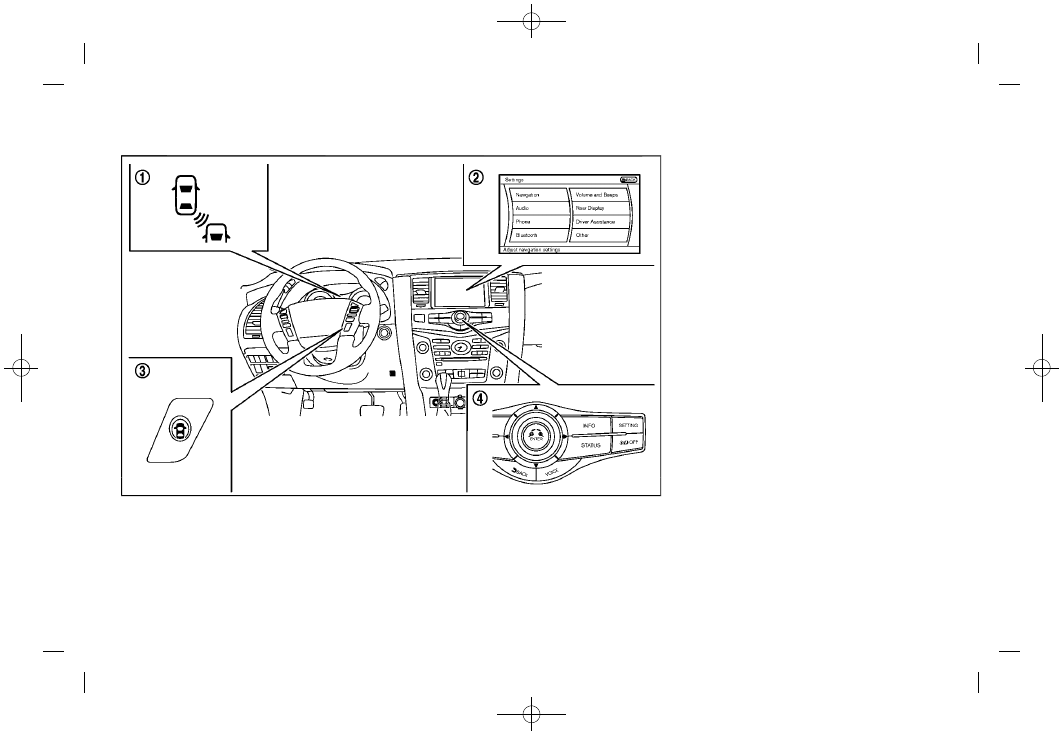

1

Side indicator light

*

2

BSI ON indicator light (green)/BSI
system warning light (orange)

*

3

Center display

*

4

Dynamic driver assistance switch

*

5

Center multi-function control panel

Condition:

(395,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

BSI SYSTEM OPERATION

The BSI system operates above approxi-
mately 37 MPH (60 km/h).
If the radar sensors detect a vehicle in the
detection zone, the side indicator light

*

1

illuminates.
If the turn signal is then activated, the
system chimes (twice) and the side indi-
cator light flashes. The side indicator light
continues to flash until the detected
vehicle leaves the detection zone.
If the BSI system is ON and your vehicle
approaches a lane marker while another
vehicle is in the detection zone, the system
chimes (three times) and the side indicator
light flashes. Then the BSI system slightly
applies the brakes to help return the
vehicle back to the center of the driving
lane. The BSI system operates regardless
of turn signal usage.

NOTE:
.

Warning and system application of the

brakes will only be activated if the side
indicator light is already illuminated
when your vehicle approaches a lane
marker. If another vehicle comes into
the detection zone after your vehicle
has crossed a lane marker, no warning

or system application of the brakes will
be activated. (See “BSI driving situa-
tions” (P.5-49).)

.

The BSI system is typically activated

earlier than the Lane Departure Pre-
vention (LDP) system when your vehi-
cle is approaching a lane marker.

Starting and driving

5-45

Condition:

(396,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-46

Starting and driving

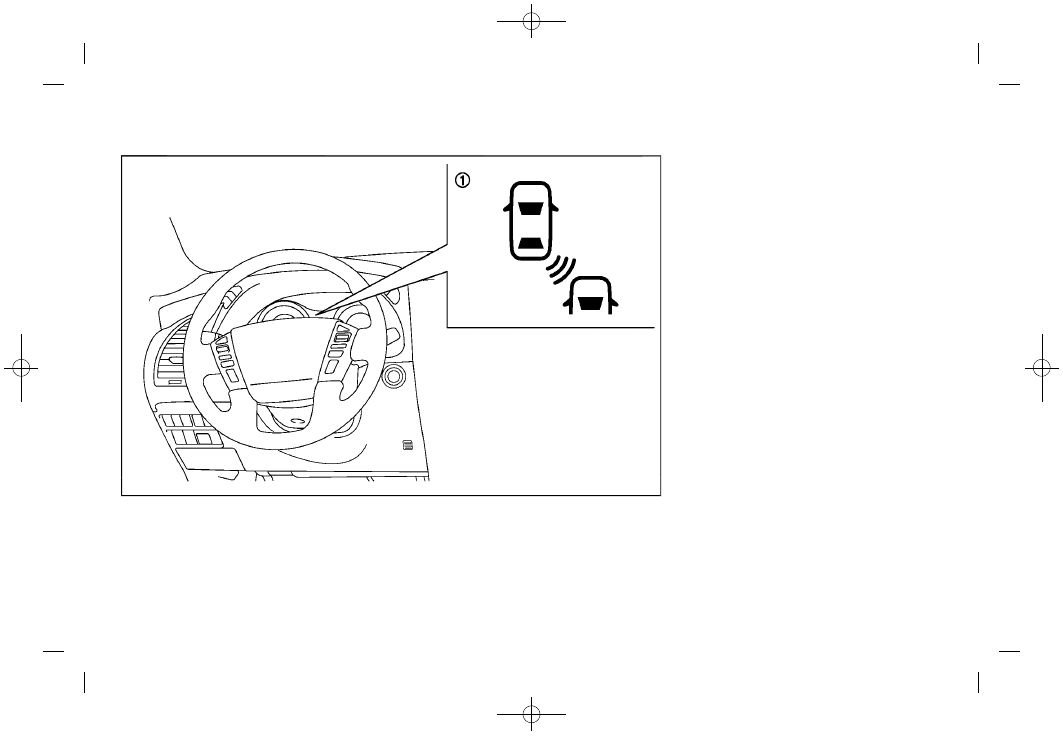

JVS0668X

*

1

BSI ON indicator light (green)

*

2

Center display

*

3

Dynamic driver assistance switch

*

4

Center multi-function control panel

TURNING THE BSI SYSTEM ON/OFF

To turn on the BSI system, push the
dynamic driver assistance switch

*

3

on

the steering wheel after starting the
engine. The BSI ON indicator light (green)

*

1

on the instrumental panel will illumi-

nate.
Push the dynamic driver assistance switch

*

3

again to turn off the BSI system. The

BSI ON indicator light (green)

*

1

will turn

off.
The dynamic driver assistance switch

*

3

is

used for the BSI, Lane Departure Preven-
tion (LDP) and Distance Control Assist
(DCA) systems. When the dynamic driver
assistance switch

*

3

is pushed, the LDP

and DCA systems will also turn on or off
simultaneously. The BSI system can be
individually set to on or off on the center
display

*

2

.

If the system is set to off, the system will
not turn on even if the dynamic driver
assistance switch

*

3

is pushed to on. To

set the system to on or off on the center
display, see “How to enable/disable the
BSI system” (P.5-47).

Condition:

(397,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD0959

SSD1102

HOW TO ENABLE/DISABLE THE BSI

SYSTEM

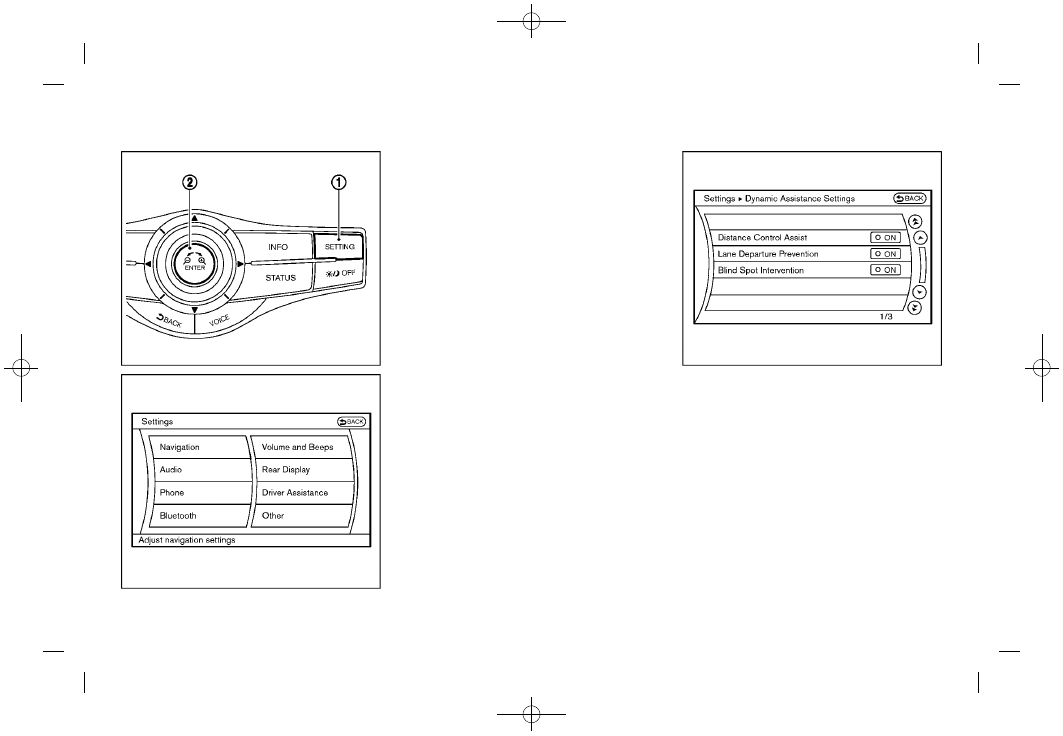

Perform the following steps to enable or
disable the BSI system.
1. Push the SETTING button

*

1

and high-

light the “Driver Assistance” key on the
display using the INFINITI controller.
Then push the ENTER button

*

2

.

2. Highlight the “Dynamic Assistance Set-

tings” key, and push the ENTER button

*

2

.

SSD1002

3. Highlight the “Blind Spot Intervention”

key, select ON (enabled) or OFF (dis-
abled) and push the ENTER button

*

2

.

For the Lane Departure Prevention (LDP)
and Distance Control Assist (DCA) systems,
see “Lane Departure Warning (LDW)/Lane
Departure Prevention (LDP) ” (P.5-23) and
“Distance Control Assist (DCA)” (P.5-91).

Starting and driving

5-47

Condition:

(398,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-48

Starting and driving

BSI SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BSI system. Failure to operate the
vehicle in accordance with these system
limitations could result in serious injury or
death.

.

The BSI system cannot detect all vehi-
cles under all conditions.

.

The radar sensors may not be able to
detect and activate BSI when certain
objects are present such as:

— Pedestrians, bicycles, animals.
— Vehicles such as motorcycles, low

height vehicles, or high ground
clearance vehicles.

— Vehicles remaining in the detection

zone when you accelerate from a
stop.

— Oncoming vehicles.
— A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle.

— A vehicle approaching rapidly from

behind.

— A vehicle which your vehicle over-

takes rapidly.

— A vehicle that passes through the

detection zone quickly.

.

The radar sensor’s detection zone is
designed based on a standard lane
width. When driving in a wider lane, the
radar sensors may not detect vehicles in
an adjacent lane. When driving in a
narrow lane, the radar sensors may
detect vehicles driving two lanes away.

.

The radar sensors are designed to ignore
most stationary objects, however ob-
jects such as guardrails, walls, foliage
and parked vehicles may occasionally be
detected. This is a normal operation
condition.

.

The camera may not detect lane markers
in the following situations and the BSI
system may not operate properly.

— On roads where there are multiple

parallel lane markers; lane markers
that are faded or not painted clearly;
yellow painted lane markers; non-
standard lane markers; lane markers

covered with water, dirt, snow, etc.

— On roads where discontinued lane

markers are still detectable.

— On roads where there are sharp

curves.

— On roads where there are sharply

contrasting objects, such as sha-
dows, snow, water, wheel ruts,
seams or lines remaining after road
repairs.

— On roads where the traveling lane

merges or separates.

— When the vehicle’s traveling direc-

tion does not align with the lane
markers.

— When traveling close to the vehicle

in front of you, which obstructs the
lane camera unit detection range.

— When rain, snow or dirt adheres to

the windshield in front of a lane
camera unit.

— When the headlights are not bright

due to dirt on the lens or if aiming is
not adjusted properly.

— When strong light enters a lane

camera unit. (For example: light

Condition:

(399,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

directly shines on the front of the
vehicle at sunrise or sunset.)

— When a sudden change in bright-

ness occurs. (For example: when the
vehicle enters or exits a tunnel or
under a bridge.)

.

Do not use the BSI system under the
following conditions because the system
may not function properly.

— During bad weather. (For example:

rain, fog, snow, etc.)

— When driving on slippery roads,

such as on ice or snow, etc.

— When driving on winding or uneven

roads.

— When there is a lane closure due to

road repairs.

— When driving in a makeshift or

temporary lane.

— When driving on roads where the

lane width is too narrow.

— When driving with a tire that is not

within normal tire conditions (for
example, tire wear, low tire pressure,
installation of spare tire, tire chains,
non-standard wheels).

— When the vehicle is equipped with

non-original brake parts or suspen-
sion parts.

— When towing a trailer or other

vehicle.

.

Excessive noise (for example, audio
system volume, open vehicle window)
will interfere with the chime sound, and
it may not be heard.

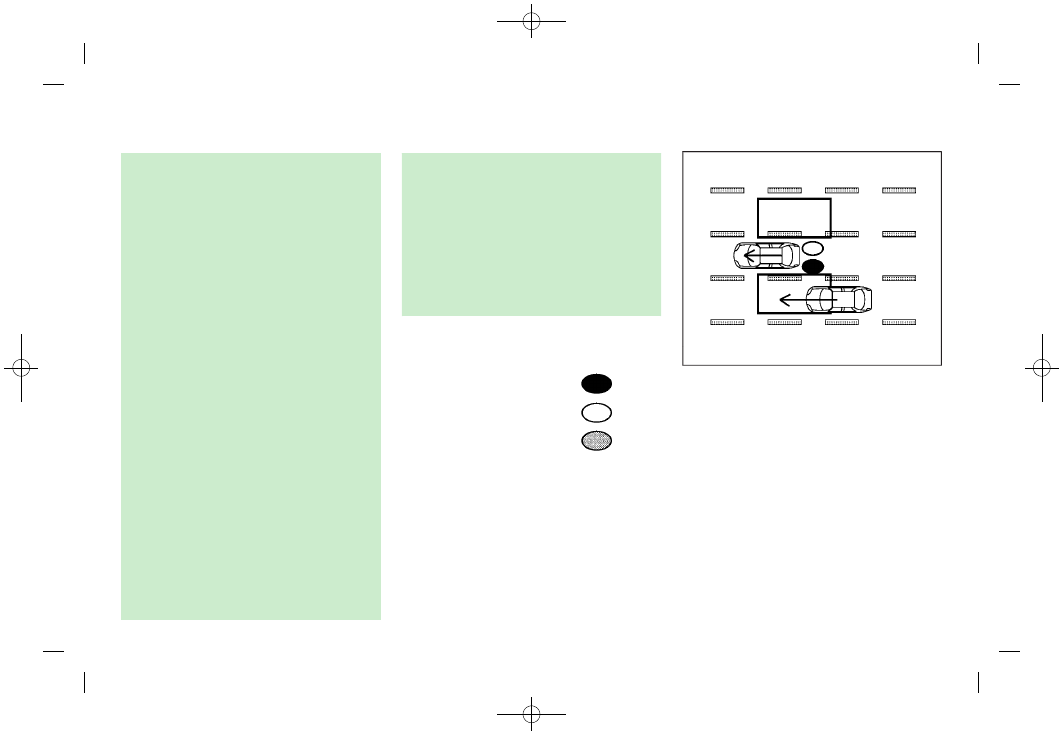

BSI DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

JVS0737X

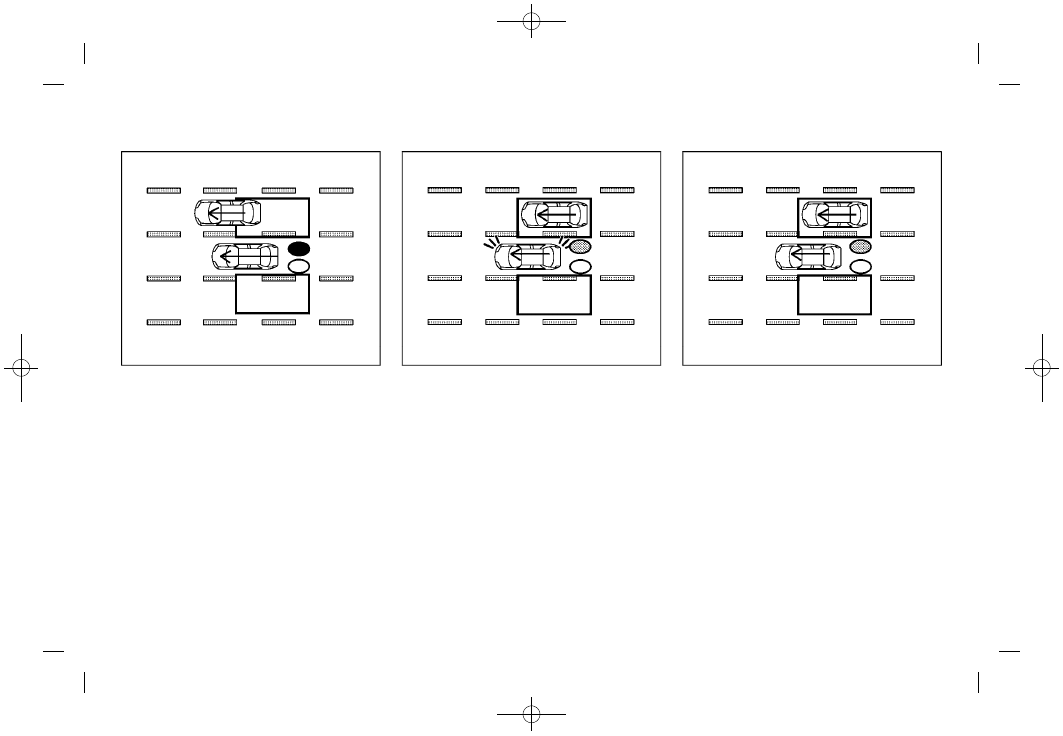

Illustration 1 - Approaching from behind

Another vehicle approaching from

behind

Illustration 1: The side indicator light
illuminates if a vehicle enters the detection
zone from behind in an adjacent lane.

Starting and driving

5-49

Condition:

(400,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-50

Starting and driving

JVS0738X

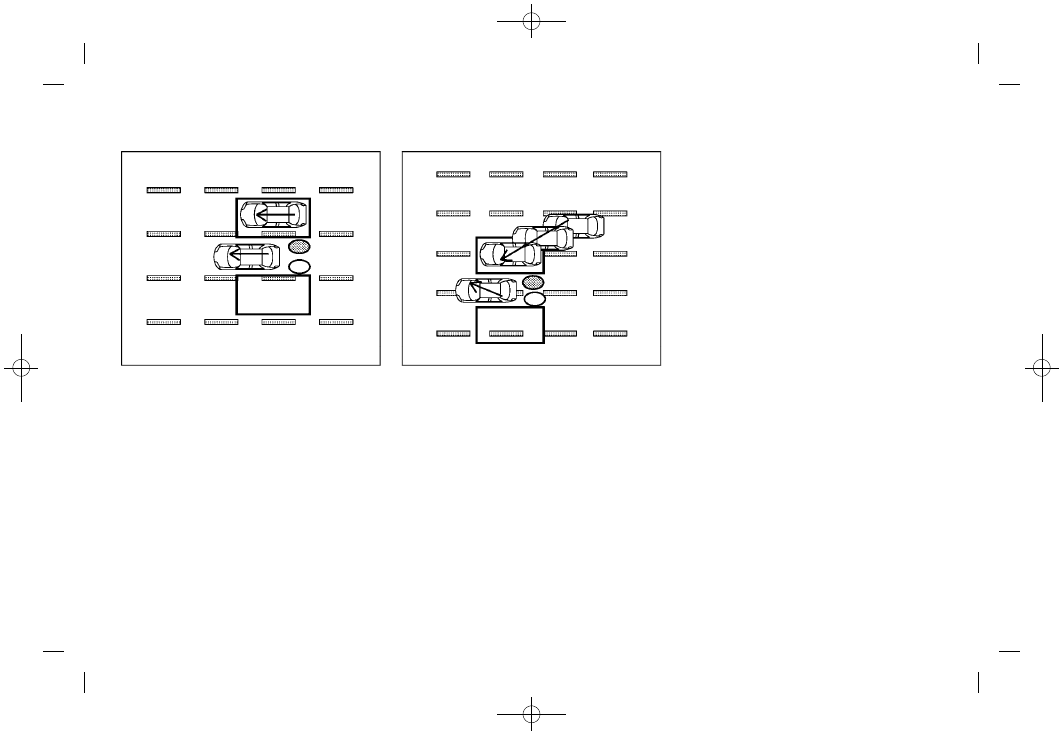

Illustration 2 - Approaching from behind

Illustration 2: If the driver activates the
turn signal then the system chimes (twice)
and the side indicator light flashes.

JVS0760X

Illustration 3 - Approaching from behind

Illustration 3: If the BSI system is on and
your vehicle approaches a lane marker
while another vehicle is in the detection
zone, the system chimes (three times) and
the side indicator light flashes. Then the
BSI system slightly applies the brakes to
help return the vehicle back to the center of
the driving lane.

NOTE:
.

The radar sensors may not detect

vehicles which are approaching rapidly
from behind.

.

If the driver activates the turn signal

before a vehicle enters the detection

zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

Condition:

(401,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0739X

Illustration 4 - Overtaking another vehicle

Overtaking another vehicle

Illustration 4: The side indicator light
illuminates if you overtake a vehicle and
that vehicle stays in the detection zone for
approximately 3 seconds.

JVS0740X

Illustration 5 - Overtaking another vehicle

Illustration 5: If the driver activates the
turn signal while another vehicle is in the
detection zone, then the system chimes
(twice) and the side indicator light flashes.

JVS0761X

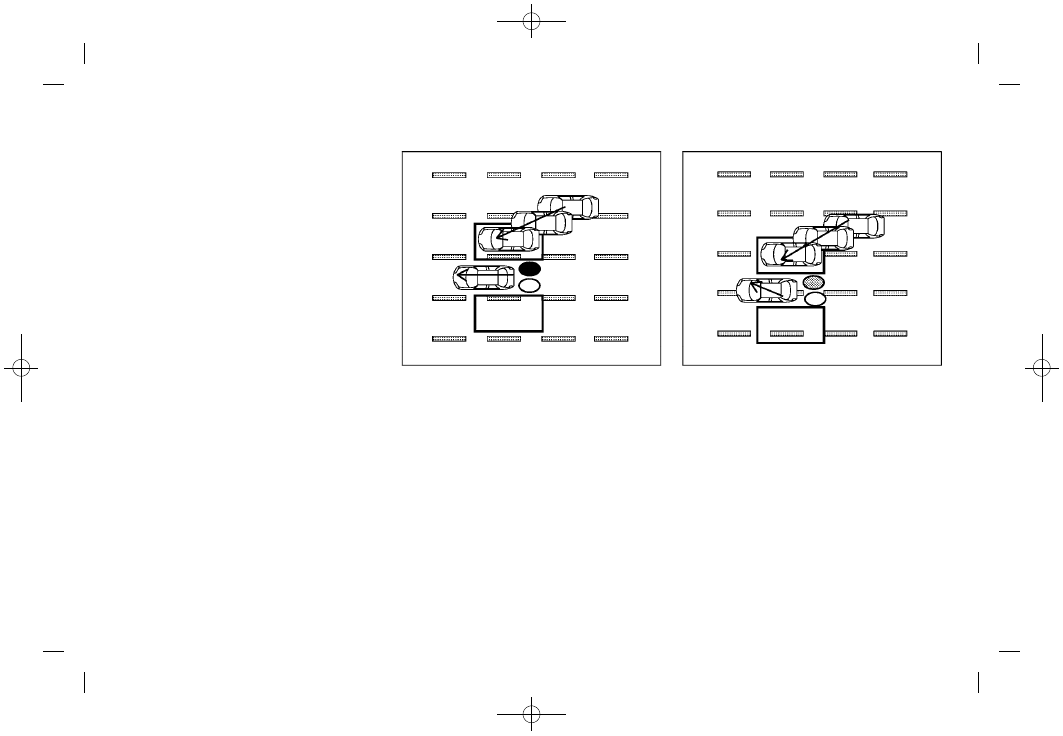

Illustration 6 - Overtaking another vehicle

Illustration 6: If the BSI system is on and
your vehicle approaches a lane marker
while another vehicle is in the detection
zone, the system chimes (three times) and
the side indicator light flashes. Then, the
BSI system slightly applies the brakes on
the appropriate side to help return the
vehicle back to the center of the driving
lane.

NOTE:
.

When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are travel-
ing close together.

Starting and driving

5-51

Condition:

(402,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-52

Starting and driving

.

The radar sensors may not detect

slower moving vehicles if they are
passed quickly.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other
vehicle is detected.

JVS0741X

Illustration 7 - Entering from the side

Entering from the side

Illustration 7: The side indicator light
illuminates if a vehicle enters the detection
zone from either side.

NOTE:
The radar sensors may not detect a vehicle
which is traveling at about the same speed
as your vehicle when it enters the detec-
tion zone.

JVS0742X

Illustration 8 - Entering from the side

Illustration 8: If the driver activates the
turn signal while another vehicle is in the
detection zone, then the side indicator
light flashes and a chime will sound twice.

NOTE:
If the driver activates the turn signal
before a vehicle enters the detection zone,
the side indicator light will flash but no
chime will sound when another vehicle is
detected.

Condition:

(403,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVS0761X

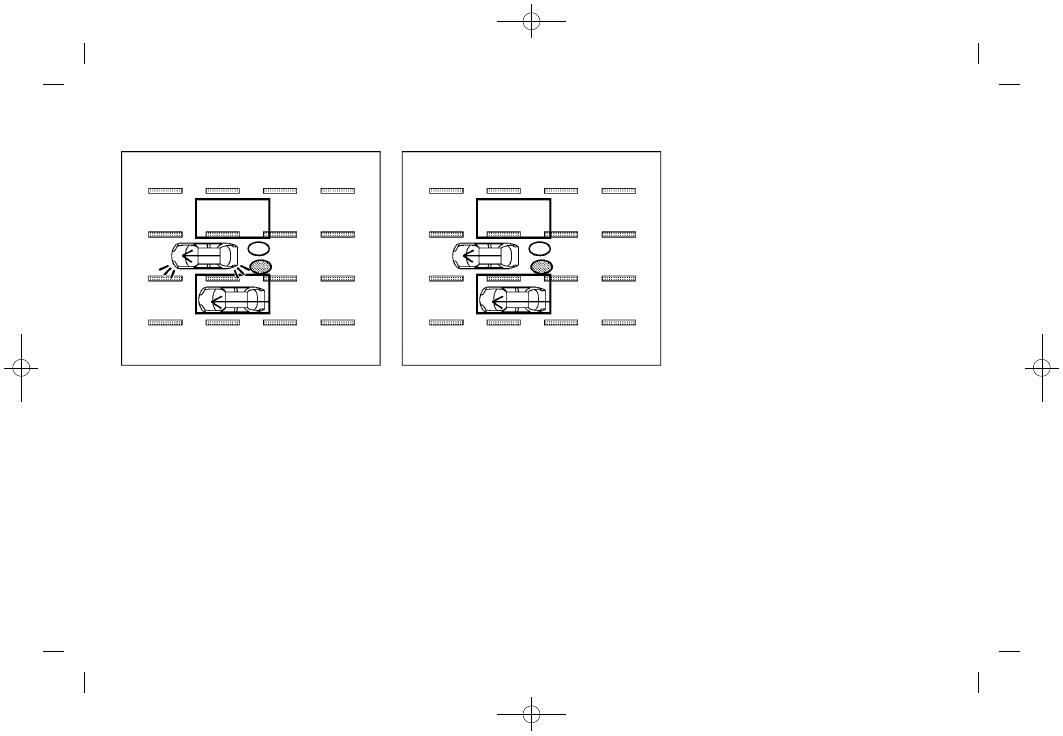

Illustration 9 - Entering from the side

Illustration 9: If the BSI system is on and
your vehicle approaches the lane marker
while another vehicle is in the detection
zone, the system chimes (three times) and
the side indicator light flashes. The BSI
system slightly applies the brakes on the
appropriate side to help return the vehicle
back to the center of the driving lane.

JVS0742X

Illustration 10 - Entering from the side

Illustration 10: The BSI system will not
operate if your vehicle is on a lane marker
when another vehicle enters the detection
zone. In this case only the BSW system
operates.

NOTE:
.

The radar sensors may not detect a

vehicle which is traveling at about the
same speed as your vehicle when it
enters the detection zone.

.

If the driver activates the turn signal

before a vehicle enters the detection
zone, the side indicator light will flash
but no chime will sound when the other

vehicle is detected.

.

BSI braking will not operate or will stop

operating and only a warning chime
will sound under the following condi-
tions.
— When the brake pedal is depressed.
— When the vehicle is accelerated

during BSI system operation.

— When steering quickly
— When the ICC, DCA, PFCW or FEB

warnings sound.

— When the hazard warning flashers

are operated.

— When driving on a curve at a high

speed.

Starting and driving

5-53

Condition:

(404,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-54

Starting and driving

JVS0687X

*

1

BSI ON indicator light (green)/BSI
system warning light (orange)

SYSTEM TEMPORARILY UNAVAIL-

ABLE

.

Under the following conditions, a chime

will sound, the BSI ON indicator light
(green)

*

1

will blink and the BSI

system will be turned off automatically.
The BSI system will not be available
until the conditions no longer exist.
— When the VDC system (except TCS

function) or ABS operates.

— When the VDC system is turned off.

Action to take:
Turn off the BSI system and turn it on again
when the above conditions no longer exist.
.

Under the following conditions, the BSI

system will be turned off automatically,
a chime will sound and the BSI system
warning light (orange)

*

1

will blink.

The BSI system is not available until the
conditions no longer exist.
— When the camera detects that the

interior temperature is high (over
approximately 1048F (408C)).

— When radar blockage is detected.

The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog. The blocked
condition may also be caused by objects

Condition:

(405,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

such as ice, frost or dirt obstructing the
radar sensors.
Action to take:
When the above conditions no longer exist,
turn the BSI system off and turn it on again.
If the BSI system warning light (orange)

*

1

continues to blink even after the BSI
system is turned on again, stop the vehicle
in a safe location, place the shift lever in
the P (Park) position and turn the engine
off. Check for and remove objects obscur-
ing the radar sensors on the rear bumper,
and restart the engine.
If the BSI system warning light (orange)

*

1

continues to blink, have the BSI system
checked. It is recommended you visit an
INFINITI retailer for this service.

SYSTEM MALFUNCTION

When the BSI system malfunctions, it will
be turned off automatically, a chime will
sound and the BSI system warning light
(orange) will illuminate.
Action to take:
Stop the vehicle in a safe location, place
the shift lever in the P (Park) position, turn
the engine off and restart the engine.
If the warning light (orange) continues to

illuminate, have the BSI system checked. It
is recommended you visit an INFINITI
retailer for this service.

JVS0098X

SYSTEM MAINTENANCE

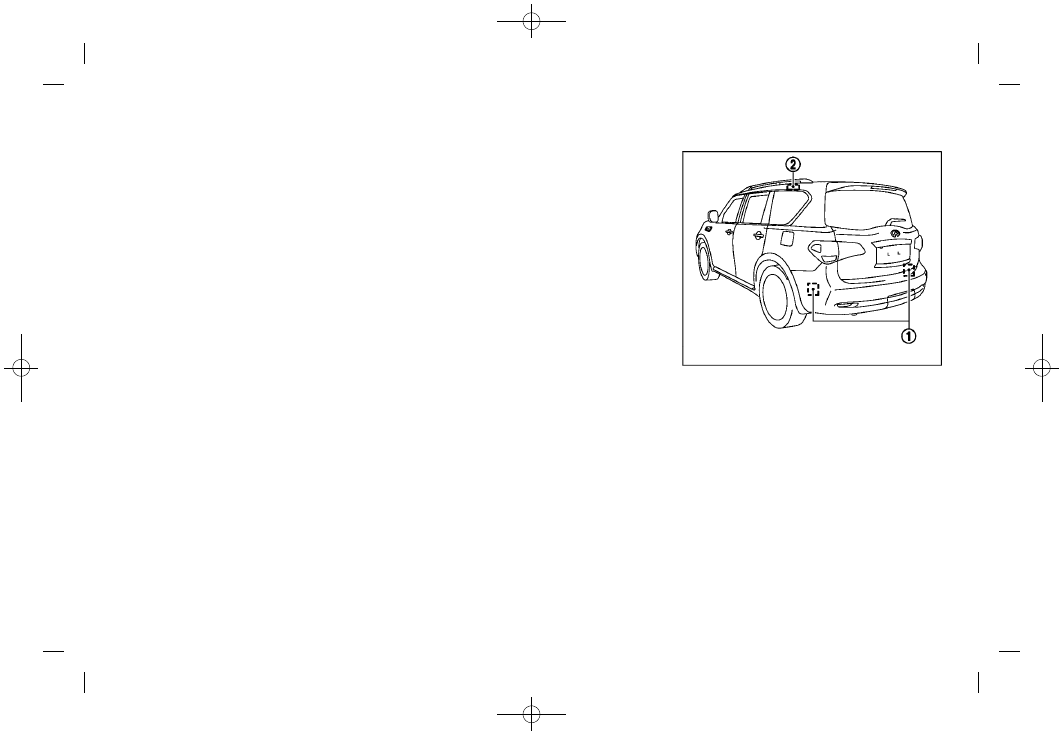

The two radar sensors

*

1

for the BSI

system are located near the rear bumper.
Always keep the area near the radar
sensors clean.
The radar sensors may be blocked by
temporary ambient conditions such as
splashing water, mist or fog.
The blocked condition may also be caused
by objects such as ice, frost or dirt
obstructing the radar sensors.
Check for and remove objects obstructing
the area around the radar sensors.
Do not attach stickers (including transpar-

Starting and driving

5-55

Condition:

(406,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-56

Starting and driving

ent material), install accessories or apply
additional paint near the radar sensors.
Do not strike or damage the area around
the radar sensors.
It is recommended you visit an INFINITI
retailer if the area around the radar
sensors is damaged due to a collision.
The lane camera unit

*

2

for BSI system is

located above the inside mirror. To keep
the proper operation of BSI and prevent a
system malfunction, be sure to observe the
following:
.

Always keep the windshield clean.

.

Do not attach a sticker (including

transparent material) or install an
accessory near the camera unit.

.

Do not place reflective materials, such

as white paper or a mirror, on the
instrument panel. The reflection of
sunlight may adversely affect the cam-
era unit’s capability of detecting the
lane markers.

.

Do not strike or damage the areas

around the camera unit. Do not touch
the camera lens or remove the screw
located on the camera unit. It is
recommended you contact an INFINITI
retailer if the camera unit is damaged

due to an accident.

Radio frequency statement

This device complies with part 15 of the
FCC Rules and RSS-310 of Industry Canada.
Operation is subject to the following two
conditions:
1. This device may not cause harmful

interference.

2. This device must accept any interfer-

ence received, including interference
that may cause undesired operation.

Frequency of operation: 24.05GHz —
24.25GHz
Field Strength: Not greater than 2.5V/m
peak (0.25V/m average) at a distance of 3
m
The manufacturer is not responsible for
any radio or TV interference caused by
unauthorized modifications to this equip-
ment. Such modifications could void the
user’s authority to operate the equipment.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BCI system could
result in serious injury or death.

.

The BCI system is not a replacement for
proper driving procedure, is not de-
signed to prevent contact with vehicles
or objects and does not provide full
brake power. When backing out of
parking spaces, always use the inside
and rear mirrors and turn and look in the
direction you will move. Never rely solely
on the BCI system.

.

There is a limitation to the detection
capability of the radar or the sonar.
Using the BCI system under some road,
ground, traffic or weather conditions
could lead to improper system opera-
tion. Always rely on your own operation
to avoid accidents.

The BCI system can help alert the driver of
an approaching vehicle or objects behind
the vehicle when the driver is backing out
of a parking space.

BACK-UP COLLISION INTERVENTION (BCI)

(if so equipped)

Condition:

(407,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

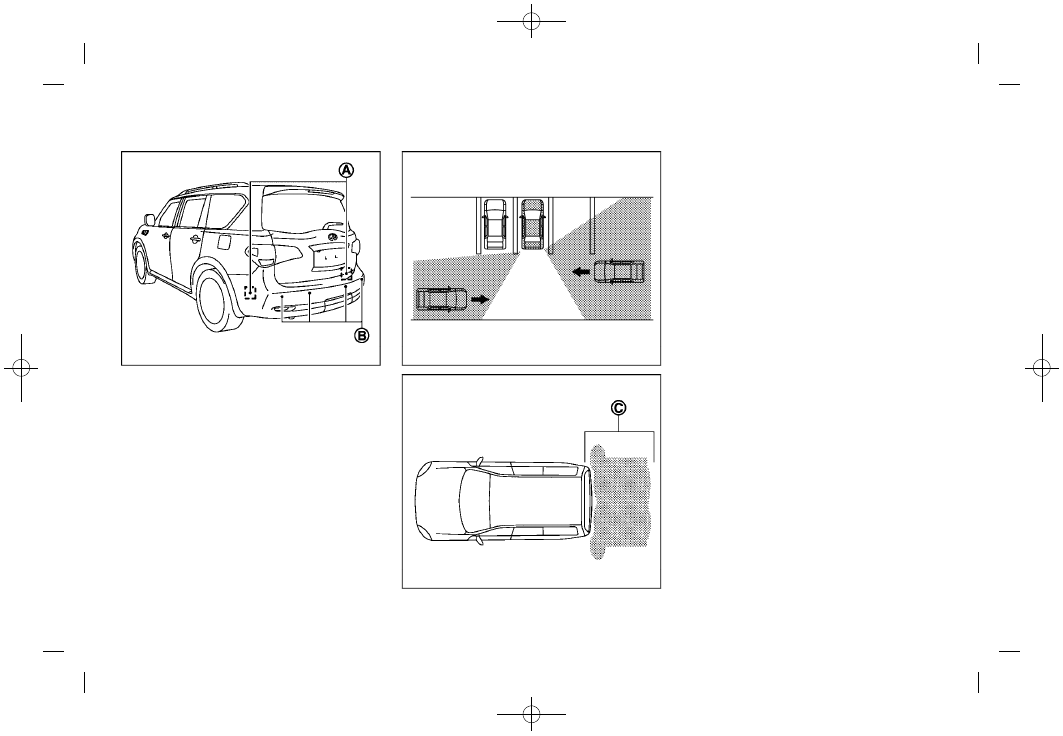

JVS0697X

The BCI system uses radar sensors

*

A

installed on both sides near the rear
bumper to detect an approaching vehicle
and sonar sensors

*

B

to detect objects in

the rear.

JVS0173X

JVS0698X

The radar sensors

*

A

detect an approach-

ing vehicle from up to approximately 49 ft
(15 m) away. The sonar sensors

*

B

detect

stationary objects behind the vehicle up to
approximately 4.9 ft (1.5 m). Refer to the
illustration for approximate zone coverage
areas

*

C

.

Starting and driving

5-57

Condition:

(408,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

5-58

Starting and driving

JVS0665X

*

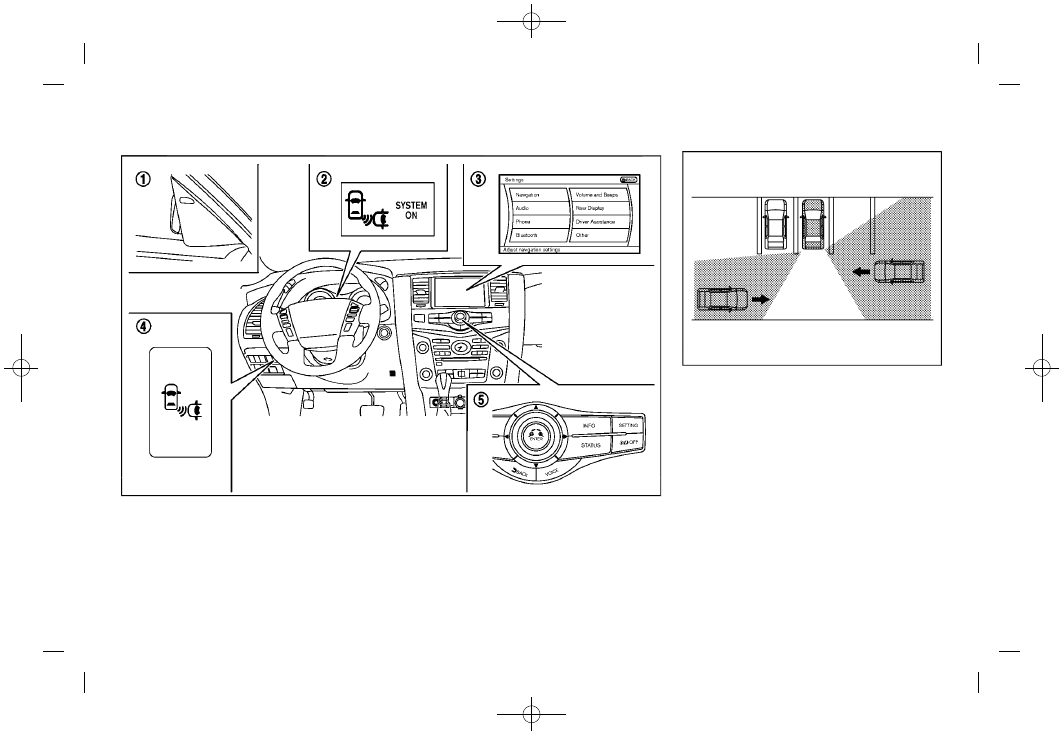

1

Side indicator light

*

2

BCI system indicator

*

3

Center display

*

4

BCI switch

*

5

Center multi-function control panel

JVS0173X

BCI SYSTEM OPERATION

When the shift lever is in the R (Reverse)
position and the vehicle speed is less than
approximately 5 MPH (8 km/h), the BCI
system operates.
If the radar detects a vehicle approaching
from the side or the sonar detects close
stationary objects behind the vehicle, the
system gives visual and audible warnings.
If the driver does not apply the brakes, the
system automatically applies the brake for
a moment when the vehicle is moving
backwards. After the automatic brake
application, the driver must depress the
brake pedal to maintain brake pressure. If

Condition:

(409,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

the driver’s foot is on the accelerator
pedal, the system pushes the accelerator
upward before applying the brake. If you
continue to accelerate, the system will not
engage the brake.

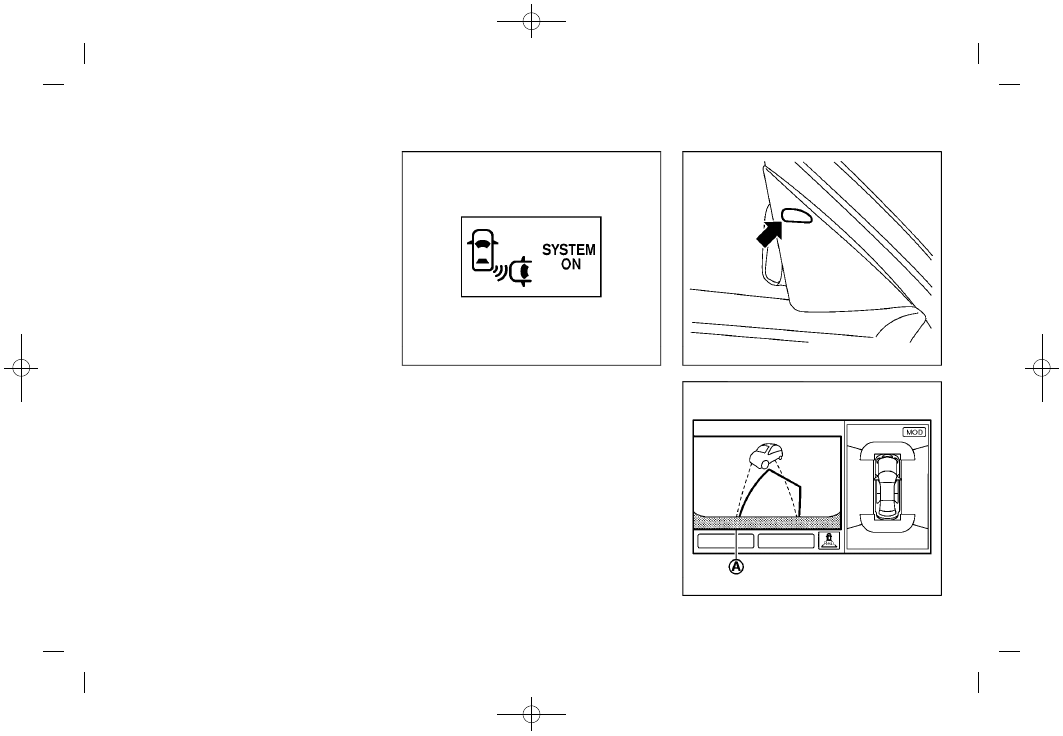

JVS0197X

BCI ON indicator

When the shift lever is placed in the R
(Reverse) position, the BCI ON indicator
appears in the vehicle information display.

SSD1086

Side indicator light

JVS0171X

Center display

Starting and driving

5-59

Condition:
