Infiniti QX80/QX (2017 year). Instruction - part 9

(138,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-44

Instruments and controls

Adaptive Front lighting System

(AFS) (if so equipped)

The Adaptive Front lighting System (AFS)
will automatically adjust the headlights
(low beam) toward the turning direction to
improve the driver’s view. When the head-
light switch is ON and the driver operates
the steering wheel in a turn, the AFS
system will be activated.
The AFS will operate:
.

when the headlight switch is ON.

.

when the shift lever is in any position

other than P (Park) or R (Reverse).

.

when the vehicle is driven at above 3

MPH (5 km/h) for the left-side head-
light. Note that the right-side low beam
headlight will swivel but the left-side
headlight will not swivel when the
vehicle is below 3 MPH (5 km/h) and
the steering wheel is turned.

AFS will also adjust the headlight to a
proper axis automatically, depending on
the number of occupants in the vehicle, the
load the vehicle is carrying and the road
conditions.
If the AFS OFF indicator light blinks after
the ignition switch has been pushed to the
ON position, this may indicate that the AFS

is not functioning properly. Have the
system checked. It is recommended you
visit an INFINITI retailer for this service.
When the engine is started, the headlights
will vibrate to check the system condition.
This is not a malfunction.

HEADLIGHT WASHER (if so

equipped)

The headlight washer operates when the
headlight is on and the ignition switch is in
the ON position.
Pull the windshield washer switch toward
you. The headlight washer operates with
the windshield washer operation. This
operation activates once each time either
the ignition switch or the headlight switch
is turned off and on.
After the first operation, the headlight
washer operates once at every fifth opera-
tion of the windshield washer.

CAUTION

.

Do not operate the washer continuously
for longer than 30 seconds.

.

Do not operate the headlight washer if
the window washer fluid reservoir is

empty.

Condition:

(139,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SIC3270

SIC4378

INSTRUMENT BRIGHTNESS CON-

TROL

The instrument brightness control switch
can be operated when the ignition switch is
in the ON position. When the switch is
operated, the vehicle information display
switches to the brightness adjustment
mode.
Push the upper switch

*

A

to brighten the

instrument panel lights. The bar

*

1

moves

to the + side. When reaching the maximum
brightness, “MAX” appears on the display

*

2

.

Push the lower switch

*

B

to dim the

instrument panel lights. The bar

*

1

moves

to the − side. When reaching the minimum
brightness, “MIN” appears on the display

*

3

. However, “MIN” does not appear

during the nighttime.
The vehicle information display returns to
the normal display under the following
conditions:
.

when the instrument brightness control

switch is not operated for more than 5
seconds.

.

when the

or

switch on the right

side of the combination meter panel is
pushed.

Instruments and controls

2-45

Condition:

(140,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-46

Instruments and controls

SIC3271

TURN SIGNAL SWITCH

*

1

Turn signal

Move the lever up or down to signal the
turning direction. When the turn is com-
pleted, the turn signals cancel automati-
cally.

*

2

Lane change signal

.

Move the lever up or down until the turn

signal begins to flash, but the lever
does not latch, to signal a lane change.
Hold the lever until the lane change is
completed.

.

Move the lever up or down until the turn

signal begins to flash, but the lever
does not latch, and release the lever.
The turn signal will automatically flash
three times.

Choose the appropriate method to signal a
lane change based on road and traffic
conditions.

SIC3272

FOG LIGHT SWITCH

To turn the fog lights on, turn the headlight
switch to the

position, then turn the

switch to the

position. To turn them off,

turn the switch to the OFF position.
The headlights must be on with the low
beams selected for the fog lights to
operate. The fog lights automatically turn
off when the high beam headlights are
selected.

Condition:

(141,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SIC4401

The heated steering wheel system is
designed to operate only when the surface
temperature of the steering wheel is below
688F (208C).
Push the heated steering wheel switch to
warm the steering wheel after the engine
starts. The indicator light

*

1

on the switch

will illuminate.
If the surface temperature of the steering
wheel is below 688F (208C), the system will
heat the steering wheel and cycle off and
on to maintain a temperature above 688F
(208C). The indicator light will remain on as
long as the system is on.

Push the switch again to turn the heated
steering wheel system off instructionly. The
indicator light will turn off.

NOTE:
If the surface temperature of the steering
wheel is above 688F (208C) when the
switch is turned on, the system will not
heat the steering wheel. This is not a
malfunction.

SIC4444

To sound the horn, push the center pad
area of the steering wheel.

WARNING

Do not disassemble the horn. Doing so could
affect proper operation of the supplemental
front air bag system. Tampering with the
supplemental front air bag system may
result in serious personal injury.

Instruments and controls

2-47

HEATED STEERING WHEEL

HORN

Condition:

(142,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-48

Instruments and controls

WARNING

Do not use or allow occupants to use the
seat heater if you or the occupants cannot
monitor elevated seat temperatures or have
an inability to feel pain in body parts that
contact the seat. Use of the seat heater by
such people could result in serious injury.

CAUTION

.

The battery could run down if the seat
heater is operated while the engine is
not running.

.

Do not use the seat heater for extended
periods or when no one is using the seat.

.

Do not put anything on the seat which
insulates heat, such as a blanket,
cushion, seat cover, etc. Otherwise, the
seat may become overheated.

.

Do not place anything hard or heavy on
the seat or pierce it with a pin or similar
object. This may result in damage to the
heater.

.

Any liquid spilled on the heated seat
should be removed immediately with a

dry cloth.

.

When cleaning the seat, never use
gasoline, thinner, or any similar materi-
als.

.

If any malfunctions are found or the
heated seat does not operate, turn the
switch off and have the system checked.
It is recommended you visit an INFINITI
retailer for this service.

SIC2770

FRONT

The front seats can be warmed by built-in
heaters. The switches located on the
instrument panel can be operated inde-
pendently of each other.
1. Start the engine.
2. Select heat range.

.

For high heat, push the HI (High) side
of the switch

*

1

.

.

For low heat, push the LO (Low) side
of the switch

*

2

.

.

The indicator light

*

3

will illuminate

when the heater is on.

HEATED SEATS (if so equipped)

Condition:

(143,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

3. To turn off the heater, push the “HI” or

“LO” side (whichever is selected) of the
switch. Make sure the indicator light
turns off.

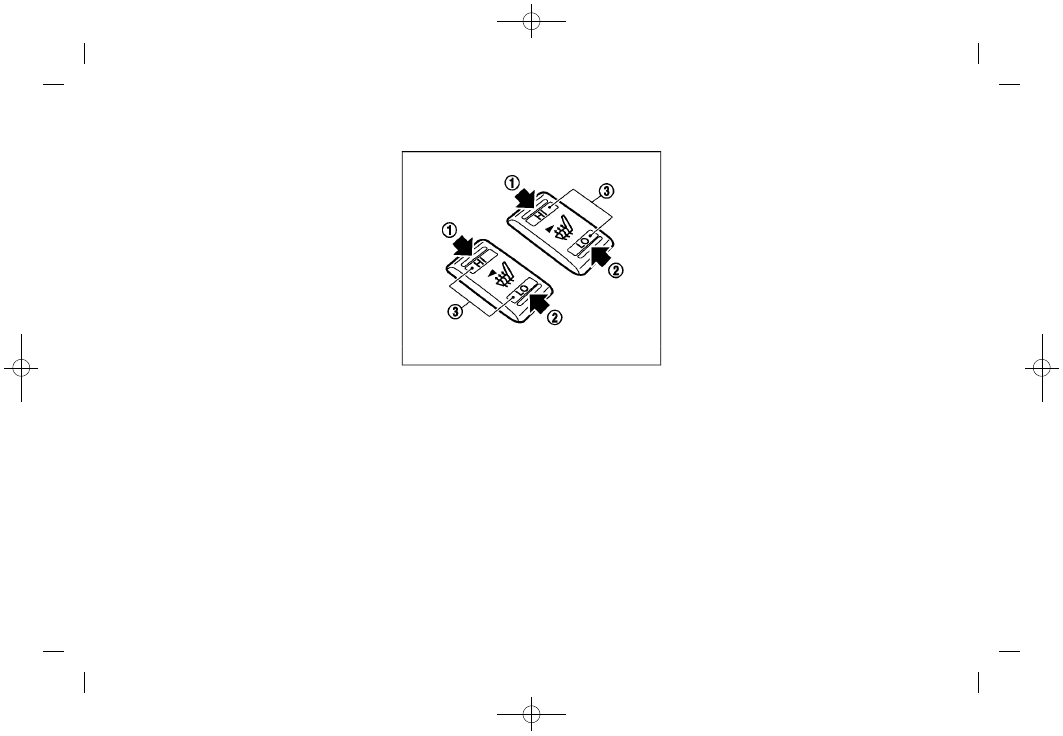

SIC2770

REAR

The 2nd row outboard seats are warmed by
built-in heaters. The switches located on
the back side of the center console can be
operated independently of each other.
1. Start the engine.
2. Select heat range.

*

1

For high heat, push the HI (High)

side of the switch.

*

2

For low heat, push the LO (Low) side

of the switch.
The indicator light in the switch

*

3

will

illuminate when the heater is on.

3. To turn off the heater, return the switch

to the level position. Make sure the
indicator light goes off.
The heater is controlled by a thermo-
stat, automatically turning the heater
on and off. The indicator light will
remain on as long as the switch is on.
When the vehicle’s interior is warmed,
or before you leave the vehicle, be sure
to turn off the switch.

Instruments and controls

2-49

Condition:

(144,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-50

Instruments and controls

SIC4334

The climate controlled seat warms up or
cools down the front seats by blowing
warm or cool air from the surface of the
seat. The switches located on the instru-
ment panel can be operated independently
of each other.
1. Start the engine.
2. Turn the control knob

*

A

to the heat

side

*

1

or to the cool side

*

2

. The

indicator light

*

B

on the control knob

will illuminate.

3. Adjust the temperature using the con-

trol knob

*

A

.

4. When the vehicle’s interior is warmed

or cooled, and/or before you leave the
vehicle, be sure to turn the control knob
to the OFF position (center). The in-
dicator light

*

B

on the control knob

goes off at the OFF position.
To check the air filter for the climate
controlled seat, it is recommended you
visit an INFINITI retailer for this service.

WARNING

Do not use or allow occupants to use the
seat heater if you or the occupants cannot
monitor elevated seat temperatures or have
an inability to feel pain in body parts that
contact the seat. Use of the seat heater by
such people could result in serious injury.

CAUTION

.

The battery could run down if the climate
controlled seat is operated while the
engine is not running.

.

Do not use the climate controlled seat for
extended periods or when no one is
using the seat.

.

Do not put anything on the seat which
insulates heat, such as a blanket,
cushion, seat cover, etc. Otherwise, the
seat may become overheated.

.

Do not place anything hard or heavy on
the seat or pierce it with a pin or similar
object. This may result in damage to the
climate controlled seat.

.

Any liquid spilled on the seat should be
removed immediately with a dry cloth.

.

The climate controlled seat has an air
filter. Do not operate climate controlled
seat without an air filter. This may result
in damage to the system.

.

When cleaning the seat, never use
gasoline, thinner, or any similar materi-
als.

.

If any malfunctions are found or the
climate controlled seat does not operate,
turn the switch off and have the system
checked. It is recommended you visit an
INFINITI retailer for this service.

CLIMATE CONTROLLED SEATS (if so

equipped)

Condition:

(145,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSD0956

The warning systems switch is used to turn
on and off the warning systems (Lane
Departure Warning (LDW) and Blind Spot
Warning (BSW) systems) that are activated
using the settings menu on the center
display.
When the warning systems switch is turned
off, the indicator

*

1

on the switch is off.

The indicator will also be off if all of the
warning systems are deactivated using the
settings menu.
The LDW system will sound a warning
chime and blink the Lane Departure Warn-
ing (LDW) indicator light (orange) to alert
the driver if the vehicle is traveling close to

either the left or the right of a traveling
lane with detectable lane markers. (See
“Lane Departure Warning (LDW)/Lane De-
parture Prevention (LDP) ” (P.5-23).)
The BSW system will turn on the side
indicator lights, located next to the outside
mirrors, if the radar sensors detect a
vehicle in the detection zone. If the turn
signal is activated in the direction of the
detected vehicle, a chime sounds twice and
the side indicator light will flash. (See
“Blind Spot Warning (BSW)” (P.5-33).)

SIC4454

For driving or starting the vehicle on snowy
roads or slippery areas, push on the SNOW
mode switch. The SNOW mode indicator
light will illuminate. When the SNOW mode
is activated, engine output is controlled to
avoid wheel spin.
Push off the SNOW mode for normal
driving.

Instruments and controls

2-51

WARNING SYSTEMS SWITCH (if so

equipped)

SNOW MODE SWITCH

Condition:

(146,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-52

Instruments and controls

SIC4474

TOW MODE should be used when pulling a
heavy trailer or hauling a heavy load.
Driving the vehicle in TOW MODE with no
trailer/load or light trailer/light load will
not cause any damage. However, fuel
economy may be reduced, and the trans-
mission/engine driving characteristics may
feel unusual.
Push the TOW MODE switch to activate
TOW MODE. The indicator light on the TOW
MODE switch illuminates when TOW MODE
is selected. Push the TOW MODE switch
again to turn TOW MODE OFF.
TOW MODE is automatically canceled when
the ignition switch is placed in the OFF

position.

SIC4455

The vehicle should be driven with the
Vehicle Dynamic Control (VDC) system on
for most driving conditions.
If the vehicle is stuck in mud or snow, the
VDC system reduces the engine output to
reduce wheel spin. The engine speed will
be reduced even if the accelerator is
depressed to the floor. If maximum engine
power is needed to free a stuck vehicle,
turn the VDC system off.
To turn off the VDC system, push the VDC
OFF switch. The

indicator will illumi-

nate.
Push the VDC OFF switch again or restart
the engine to turn on the system. (See

TOW MODE SWITCH

VEHICLE DYNAMIC CONTROL (VDC) OFF

SWITCH

Condition:

(147,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

“Vehicle Dynamic Control (VDC) system”
(P.5-137).)

SIC3325

If the power supply is disconnected, the
clock will not indicate the correct time.
Readjust the time.

ADJUSTING THE TIME

1. To set the clock forward, push the

button

*

1

.

2. To set the clock backward, push the

button

*

2

.

3. To move forward or backward faster,

push and hold the button more than 5
seconds.

For details about display clock adjustment
(if so equipped), see “How to use SETTING
button” (P.4-12).

CAUTION

.

Use power outlet with the engine run-
ning to avoid discharging the vehicle
battery.

.

Avoid using power outlet when the air
conditioner, headlights or rear window
defroster is on.

.

Before inserting or disconnecting a plug,
be sure the electrical accessory being
used is turned OFF.

.

When not in use, be sure to close the
cap. Do not allow water or any liquid to
contact the outlet.

Instruments and controls

2-53

CLOCK

POWER OUTLET

Condition:

(148,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-54

Instruments and controls

SIC4445

Instrument panel

SIC4453

Center console

SIC4456

Back side of front console

SIC4391

Luggage room

Type A (if so equipped)
The power outlet is used for powering
electrical accessories such as cellular
telephones.

CAUTION

.

The outlet and plug may be hot during or
immediately after use.

.

Do not use with accessories that exceed
a combined power draw of 12 volts,
120W (10A) for all the power outlets. Do
not use double adapters or more than
one electrical accessory.

.

This power outlet is not designed for use
with a cigarette lighter unit.

.

Push the plug in as far as it will go. If
good contact is not made, the plug may
overheat or the internal temperature
fuse may blow.

Condition:

(149,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SIC2648

Main switch

Type B (if so equipped)
The power outlet (plug type) is located on
the back side of the front console. It can
operate when the ignition switch in the ON
position and the main switch (located in
the console box) is ON.
The specification of this power outlet is for
use of a 120 volt, 150W (1.25A) power
draw.
To turn on or off the power supply to the
outlet, push the ON

*

1

or OFF

*

2

side of

the main switch. When the switch is turned
to the ON position, the indicator light

*

A

will illuminate.

SIC4451

Power outlet

Pull up the cover and plug in.
After using the power outlet, be sure to
turn off the main switch.

CAUTION

.

Do not use with accessories that exceed
a 120 volt, 150W (1.25A) power draw.

.

Use this power outlet with the engine
running. (If the engine is stopped, this
could result in a discharged battery.)

CUP HOLDERS

CAUTION

.

Avoid abrupt starting and braking when
the cup holder is being used to prevent
spilling the drink. If the liquid is hot, it
can scald you or your passenger.

.

Use only soft cups in the cup holder.
Hard objects can injure you in an
accident.

.

Do not recline the rear seatback when
you use the cup holders on the rear
armrest. Doing so may cause the bev-
erages to spill over, and if they are hot,
they may scald the passengers.

Instruments and controls

2-55

STORAGE

Condition:

(150,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-56

Instruments and controls

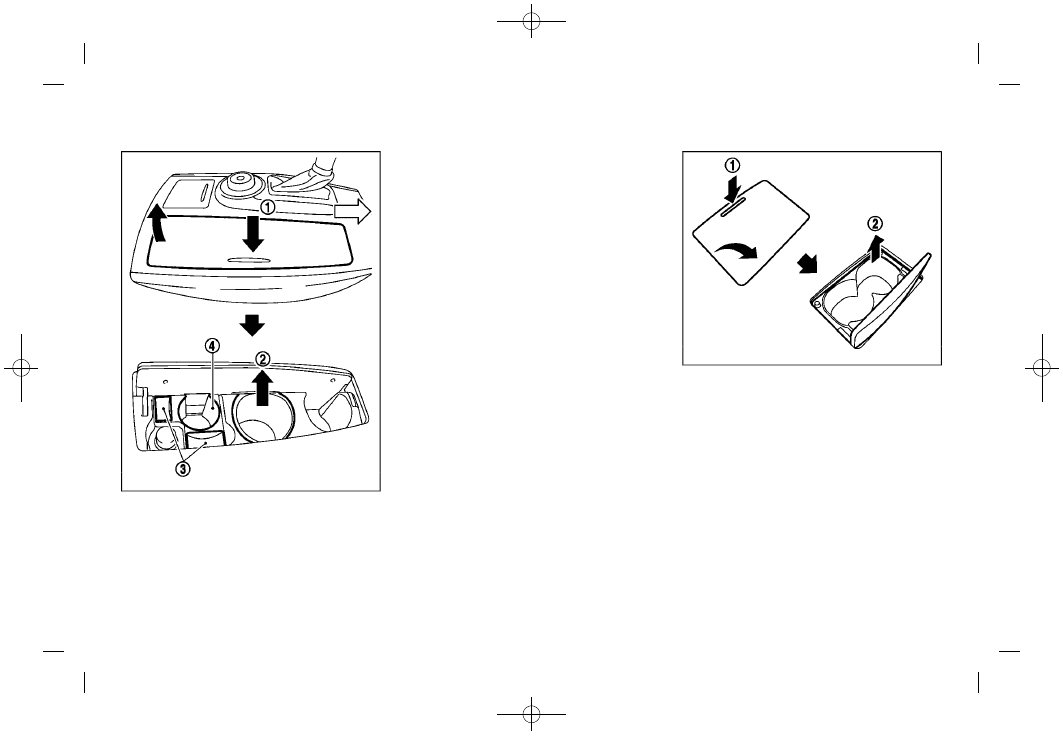

SIC4495

Front

To open the cup holder, push the lid

*

1

.

To close, lower the cup holder lid and push
it down lightly.
Pull up the inside tray

*

2

and remove it for

a larger container or cleaning.

The cap of the bottle can be placed on

*

3

.

A small beverage can be placed in the cup
holder

*

4

.

The cup holder is not designed to store
personal items.

SIC3118

Type A

2nd row seat

Type A:
To open the cup holder, push the lid

*

1

.

The flap will be folded down when inserting
a large container.
To close, lower the cup holder lid and push
it down lightly.
To clean the front cup holder, pull up the
inside tray

*

2

and remove it.

The cup holder is not designed to store
personal items.

Condition:

(151,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SIC2915

Type B

Type B:
To open the cup holder, pull the lid.

SIC4419

3rd row seat

SIC4501

Soft bottle holder

CAUTION

.

Do not use bottle holder for any other
objects that could be thrown about in the
vehicle and possibly injure people dur-
ing sudden braking or an accident.

.

Do not use bottle holder for open liquid
containers.

Instruments and controls

2-57

Condition:

(152,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

2-58

Instruments and controls

SIC3246

SUNGLASSES HOLDER

To open the sunglasses holder, push

*

1

.

WARNING

Keep the sunglasses holder closed while
driving to avoid obstructing the driver’s
view and to help prevent an accident.

CAUTION

.

Do not use for anything other than
glasses.

.

Do not leave glasses in the sunglasses
holder while parking in direct sunlight.
The heat may damage the glasses.

SIC4393

GLOVE BOX

WARNING

Keep glove box lid closed while driving to
help prevent injury in an accident or a
sudden stop.

To open the glove box, pull the handle

*

1

.

To close, push the lid in until the lock
latches.
To lock

*

2

/unlock

*

3

the glove box, use

the mechanical key. For the mechanical key
usage, see “Keys” (P.3-2).

Condition:

(153,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

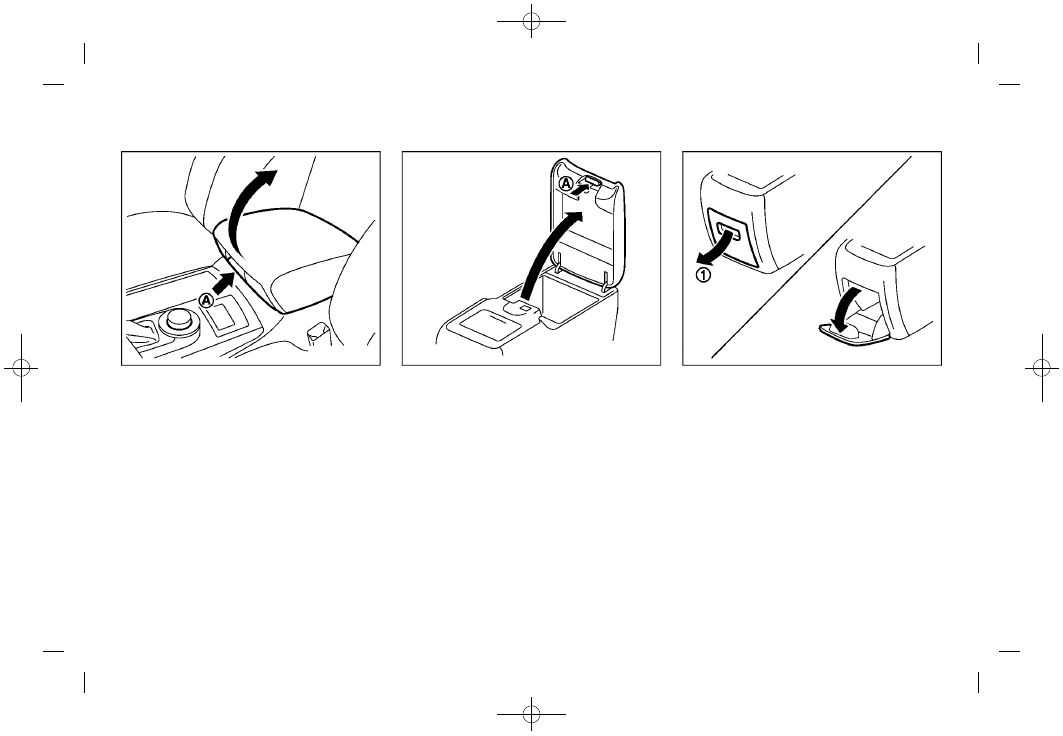

SIC4470

Front

CONSOLE BOX
Front

To open the console box, push up the knob

*

A

and pull up the lid.

To close, push the lid down until latched.

SIC4422

Rear (if so equipped)

To open the lid, push the knob up

*

A

and

pull up the lid.
To close, push the lid down until the lock
latches.

SIC4423

Pocket:
To open the pocket, pull the knob

*

1

.

To close, push the lid until the lock latches.

Instruments and controls

2-59

Condition:
