3-8

Pre-driving checks and adjustments

If an Intelligent Key is lost or stolen,
INFINITI recommends erasing the ID code
of that Intelligent Key from the vehicle. This
may prevent the unauthorized use of the
Intelligent Key to operate the vehicle. For
information regarding the erasing proce-
dure, contact an INFINITI retailer.

SPA2074

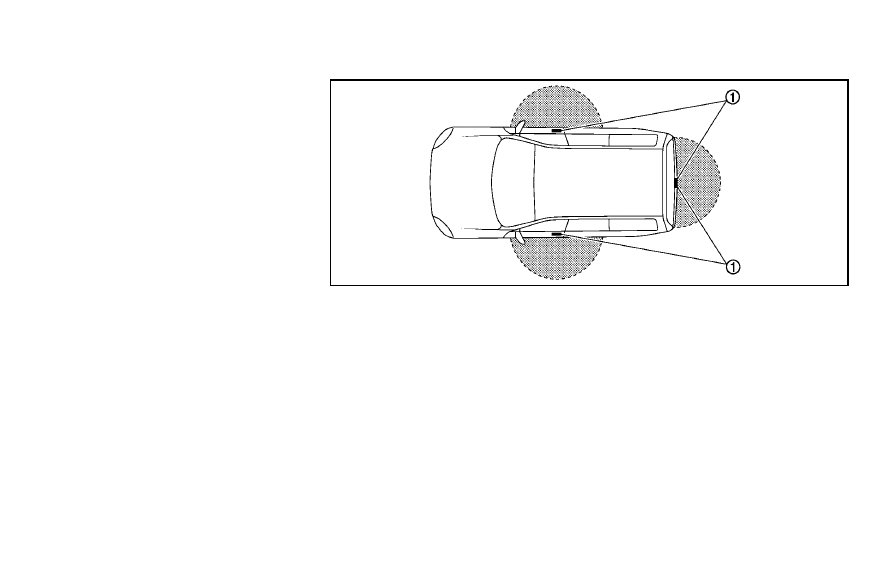

INTELLIGENT KEY OPERATING
RANGE

The Intelligent Key functions can only be
used when the Intelligent Key is within the
specified operating range from the request
switch

*

1

.

When the Intelligent Key battery is dis-
charged or strong radio waves are present
near the operating location, the Intelligent
Key system

’s operating range becomes

narrower, and the Intelligent Key may not
function properly.

The operating range is within 31.50 in (80
cm) from each request switch

*

1

.

If the Intelligent Key is too close to the door
glass, handle or rear bumper the request
switches may not function.

When the Intelligent Key is within the
operating range, it is possible for anyone
who does not carry the Intelligent Key to
push the request switch to lock/unlock the
doors.

SPA2326

DOOR LOCKS/UNLOCKS PRECAU-
TION

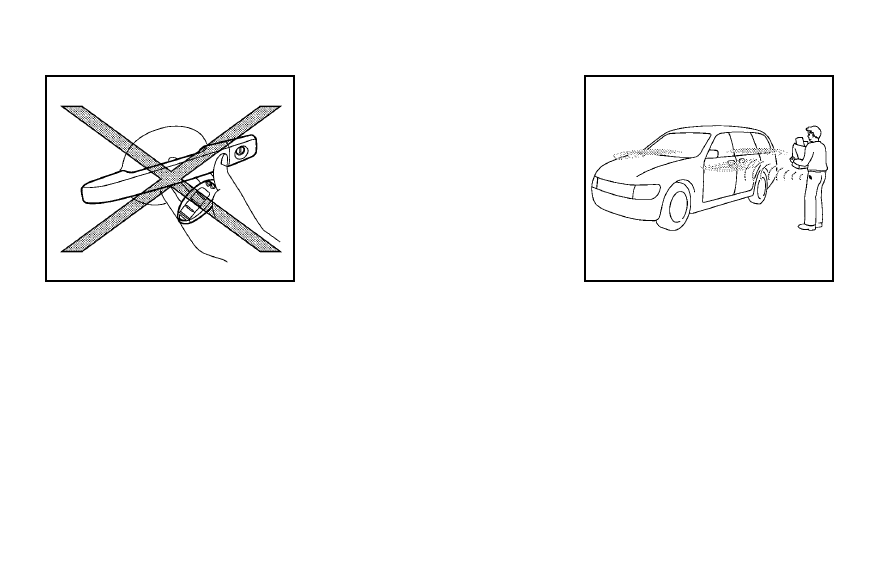

. Do not push the door handle request

switch with the Intelligent Key held in
your hand as illustrated. The close
distance to the door handle will cause
the Intelligent Key system to have
difficulty recognizing that the Intelli-
gent Key is outside the vehicle.

. After locking with the door handle

request switch, verify the doors are
securely locked by testing them.

. To prevent the Intelligent Key from

being left inside the vehicle, make sure

you carry the key with you and then
lock the doors.

. Do not pull the door handle before

pushing the door handle request
switch. The door will be unlocked but
will not open. Release the door handle
once and pull it again to open the door.

. The Intelligent Key system (opening/

closing doors with the door handle
request switch) can be set to remain
inactive. (See

“Vehicle information and

settings

” in the “4. Monitor, climate,

audio, phone and voice recognition
systems

” section.)

SPA2408

INTELLIGENT KEY OPERATION

You can lock or unlock the doors without
taking the key out from your pocket or bag.

Pre-driving checks and adjustments

3-9

3-10

Pre-driving checks and adjustments

SPA2779

SPA2780

When you carry the Intelligent Key with
you, you can lock or unlock all doors by
pushing the door handle request switch
(driver

’s or front passenger’s)

*

A

or the lift

gate request switch

*

B

within the range of

operation.

When you lock or unlock the doors or the
lift gate, the hazard indicator will flash and
the horn (or the outside chime) will sound
as a confirmation. For details, see

“Setting

hazard indicator and horn mode

” later in

this section.

Locking doors and fuel-filler door

1. Move the selector lever to the P (Park)

position, push the ignition switch to the
OFF position and make sure you carry
the Intelligent Key with you.*1

2. Close all the doors.*2

3. Push the door handle request switch

(driver

’s or front passenger’s)

*

A

or the

lift gate request switch

*

B

while

carrying the Intelligent Key with you.*3

4. All the doors and fuel-filler door will

lock.

5. The hazard indicator flashes twice and

the outside chime sounds twice.

*1: Doors will lock with the Intelligent Key

while the ignition switch is in the ACC or
ON position.

*2: Doors will not lock with the Intelligent
Key while any door is open.

*3: Doors will not lock by pushing the door
handle request switch with the Intelligent
Key inside the vehicle.

However, when an Intelligent Key is inside
the vehicle, doors can be locked with
another registered Intelligent Key.

CAUTION

. After locking the doors using the request

switch, make sure that the doors have
been securely locked by operating the
door handles.

. When locking the doors using the

request switch, make sure to have the
Intelligent Key in your possession before
operating the request switch to prevent
the Intelligent Key from being left in the
vehicle.

. The request switch is operational only

when the Intelligent Key has been
detected by the Intelligent Key system.

Lockout protection:

To prevent the Intelligent Key from being
accidentally locked in the vehicle, lockout
protection is equipped with the Intelligent
Key system.

When the driver

’s side door is open, the

doors are locked, and then the Intelligent
Key is put inside the vehicle and all the
doors are closed; the lock will automati-
cally unlock and the door buzzer sounds.

NOTE:

The doors may not lock when the Intelli-
gent Key is in the same hand that is
operating the request switch to lock the
door. Put the intelligent key in a purse,
pocket or your other hand.

CAUTION

The lockout protection may not function
under the following conditions:

. When the Intelligent Key is placed on top

of the instrument panel.

. When the Intelligent Key is placed inside

the glove box or a storage bin.

. When the Intelligent Key is placed inside

the door pockets.

. When the Intelligent Key is placed inside

or near metallic materials.

Unlocking doors and fuel-filler door

1. Push the door handle request switch

(driver

’s or front passenger’s)

*

A

or the

lift gate request switch

*

B

once while

carrying the Intelligent Key with you.

When you approach the vehicle with
the Intelligent Key, the puddle light and
the passenger cabin illumination will
illuminate and stay on for a short
period of time. (See

“Welcome light”

in the

“2. Instruments and controls”

section.)

2. The hazard indicator flashes once and

outside chime sounds once. The corre-
sponding door will unlock.

The fuel-filler door will also unlock
when the driver

’s door handle request

switch is pushed.

3. Push the door handle request switch

again within 60 seconds.

4. The hazard indicator flashes once and

outside chime sounds once again. All
the doors will unlock.

The lift gate can be unlocked and opened

by pushing the lift gate opener switch. See
“Lift gate” later in this section.
All doors will be locked automatically
unless one of the following operations is
performed within 1 minute after pushing
the request switch while the doors are
locked. If during this 1-minute time period,
the request switch is pushed, all doors will
be locked automatically after another 1
minute.
. Opening any door
. Pushing the ignition switch

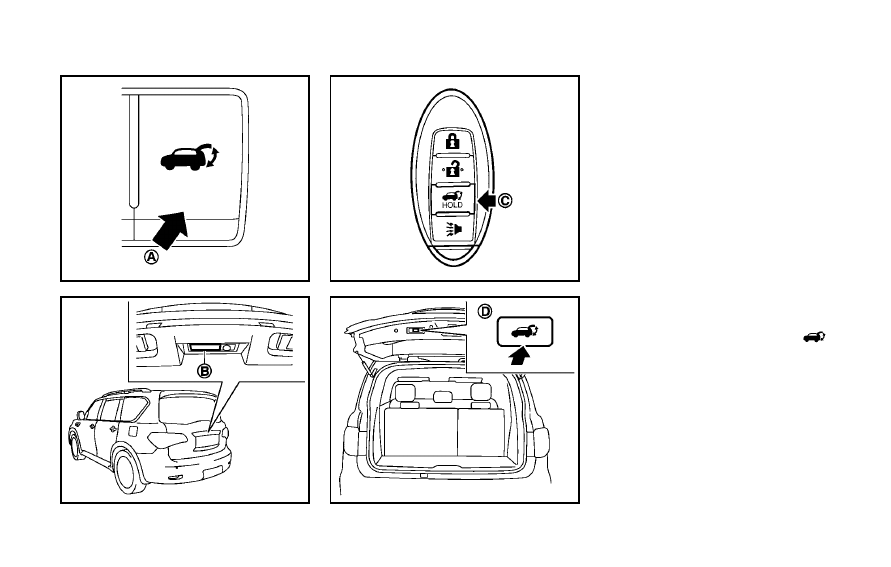

Power lift gate open

1. Carry the Intelligent Key.

2. Push the power lift gate opener switch

*

C

.

3. The lift gate will unlock and automati-

cally open.

4. The hazard indicator flashes 4 times

and the outside chime sounds.

BATTERY SAVER SYSTEM

When all the following conditions are met
for 60 minutes, the battery saver system
will cut off the power supply to prevent
battery discharge.

Pre-driving checks and adjustments

3-11

3-12

Pre-driving checks and adjustments

. The ignition switch is in the ACC

position, and

. All doors are closed, and
. The selector lever is in the P (Park)

position.

WARNING SIGNALS

To help prevent the vehicle from moving
unexpectedly by erroneous operation of
the Intelligent Key listed on the following
chart or to help prevent the vehicle from
being stolen, chime or beep sounds inside
and outside the vehicle and a warning
displays in the dot matrix liquid crystal
display.

When a chime or beep sounds or the
warning displays, be sure to check the
vehicle and Intelligent Key.

See

“Troubleshooting guide” later in this

section and

“Dot matrix liquid crystal

display

” in the “2. Instruments and con-

trols

” section.

TROUBLESHOOTING GUIDE

Symptom

Possible cause

Action to take

When pushing the ignition switch
to stop the engine

The SHIFT P warning appears on the display
and the inside warning chime sounds con-
tinuously or for a few seconds.

The selector lever is not in the P (Park)
position.

Shift the selector lever to the P (Park)
position.

When shifting the selector lever
to the P (Park) position.

The inside warning chime sounds continu-
ously.

The ignition switch is in the ACC or ON
position.

Push the ignition switch to the OFF position.

When opening the driver

’s door to

get out of the vehicle

The inside warning chime sounds continu-
ously.

The ignition switch is in the ACC
position.

Push the ignition switch to the OFF position.

When closing the door after get-
ting out of the vehicle

The NO KEY warning appears on the display,
the outside chime sounds 3 times and the
inside warning chime sounds for a few
seconds.

The ignition switch is in the ACC or ON
position.

Push the ignition switch to the OFF position.

The SHIFT P warning appears on the display
and the outside chime sounds continuously.

The ignition switch is in the ACC or OFF
position and the selector lever is not in
the P (Park) position.

Move the selector lever to the P (Park)
position and push the ignition switch to the
OFF position.

When closing the door with the
inside lock knob turned to LOCK

The outside chime sounds for a few seconds
and all the doors unlock.

The Intelligent Key is inside the vehicle
or cargo area.

Carry the Intelligent Key with you.

When pushing the request switch
or the LOCK

button on the

Intelligent Key to lock the door

The outside chime sounds for a few seconds.

The Intelligent Key is inside the vehicle. Carry the Intelligent Key with you.

A door is not closed securely.

Close the door securely.

When pushing the door handle
request switch to lock the door

The outside chime sounds for a few seconds.

The Intelligent Key is inside the vehicle
or cargo area.

Carry the Intelligent Key with you.

A door is not closed securely.

Close the door securely.

The door handle request switch is
pushed before the door is closed.

Push the door handle request switch after
the door is closed.

Pre-driving checks and adjustments

3-13

3-14

Pre-driving checks and adjustments

Symptom

Possible cause

Action to take

When pushing the ignition switch
to start the engine

The Intelligent Key battery indicator appears
on the display.

The battery charge is low.

Replace the battery with a new one. (See

“Battery” in the “8. Maintenance and do-it-
yourself

” section.)

The NO KEY warning appears on the display
and the inside warning chime sounds for a few
seconds.

The Intelligent Key is not in the vehicle. Carry the Intelligent Key with you.

When pushing the ignition switch

The Intelligent Key system warning light in the
meter illuminates in yellow.

It warns of a malfunction with the
Intelligent Key system.

Contact an INFINITI retailer.

WARNING

The Intelligent Key transmits radio waves
when the buttons are pushed. The FAA
advises that radio waves may affect aircraft
navigation and communication systems. Do
not operate the Intelligent Key while on an
airplane. Make sure the buttons are not
operated unintentionally when the unit is
stored for a flight.

It is possible to lock/unlock all doors, fuel-
filler door, activate the panic alarm and
open the windows by pushing the buttons
on the Intelligent Key from outside the
vehicle.

Before locking the doors, make sure the
Intelligent Key is not left in the vehicle.

The LOCK/UNLOCK button on the Intelli-
gent Key can operate at a distance of
approximately 33 ft (10 m) from the
vehicle. (The effective distance depends
upon the conditions around the vehicle.)

As many as 4 Intelligent Keys can be used
with one vehicle. For information concern-
ing the purchase and use of additional
Intelligent Keys, contact an INFINITI retai-
ler.

The lock and unlock buttons on the
Intelligent Key will not operate when:
. the distance between the Intelligent Key

and the vehicle is over 33 ft (10 m).

. the Intelligent Key battery runs down.
After locking with the remote keyless entry
function, pull the door handle to make sure
the doors are securely locked.

The LOCK/UNLOCK operating range varies
depending on the environment. To securely
operate the lock and unlock buttons,
approach the vehicle to about 3 ft (1 m)
from the door.

SPA2436

*

1

LOCK button

*

2

UNLOCK button

*

3

Power lift gate button

*

4

PANIC button

HOW TO USE REMOTE KEYLESS
ENTRY SYSTEM

When you lock or unlock the doors or the
lift gate, the hazard indicator will flash and
the horn (or the outside chime) will sound
as a confirmation. For details, see

“Setting

hazard indicator and horn mode

” later in

this section.

Pre-driving checks and adjustments

3-15

REMOTE KEYLESS ENTRY SYSTEM

3-16

Pre-driving checks and adjustments

Locking doors and fuel-filler door

1. Move the selector lever to the P (Park)

position, push the ignition switch to the
OFF position and make sure you carry
the Intelligent Key with you.*

2. Close all the doors and the lift gate.

3. Push the LOCK

button

*

1

on the

Intelligent Key.

4. All the doors, the lift gate and fuel-filler

door will lock.

5. The hazard indicator flashes twice and

the horn chirps once.

*: Doors will lock with the Intelligent Key
while the ignition switch is in the ACC or
ON position.

Unlocking doors and fuel-filler door

1. Push the UNLOCK

button

*

2

on the

Intelligent Key once.

2. The hazard indicator flashes once. The

driver

’s door and fuel-filler door will

unlock.

The puddle light and the passenger
cabin illumination will illuminate and
stay on for a short period of time.

3. Push the UNLOCK

button on the

Intelligent Key again within 60 sec-

onds.

4. The hazard indicator flashes once

again. All the doors will unlock.

All doors will be locked automatically
unless one of the following operations is
performed within 1 minute after pushing
the UNLOCK button on the Intelligent Key
while the doors are locked. If during this 1-
minute time period, the UNLOCK button on
the Intelligent Key is pushed, all doors will
be locked automatically after another 1
minute.
. Opening any door
. Pushing the ignition switch

Opening windows

To open the windows, push the door
UNLOCK

button on the Intelligent Key

for

about 3 seconds after the door is

unlocked.

To stop opening, release the UNLOCK
button.

Window cannot be closed using the In-
telligent Key.

The door windows can be opened or closed
by turning the mechanical key in a door
lock. (See

“Doors” earlier in this section.)

Opening/closing lift gate

1. Push the power lift gate button

*

3

for more than 1 second.

2. The lift gate will automatically open.

The hazard indicator flashes 4 times and
the outside chime sounds for approxi-
mately 3 seconds.

To close the lift gate, push the power lift
gate button

*

3

for more than 1

second.

The lift gate will automatically close.

If the button

*

3

is pushed while the

lift gate is being opened or closed, the lift
gate will reverse.

The power lift gate button

*

3

cannot

be operated when the ignition switch is in
the ON position.

Using panic alarm

If you are near your vehicle and feel
threatened, you may activate the alarm to
call attention as follows:

1. Push the PANIC

button

*

4

on the

Intelligent Key for

more than 1 second.

2. The theft warning alarm and headlights

will stay on for 25 seconds.

3. The panic alarm stops when:

.

It has run for 25 seconds, or

.

Any of the buttons on the Intelligent
Key are pushed. (Note: Panic button
or power lift gate button should be
pushed for more than 1 second.)

Setting hazard indicator and horn
mode

This vehicle is set in hazard indicator and
horn mode when you first receive the
vehicle.

In hazard indicator and horn mode, when
the LOCK

button

*

1

is pushed, the

hazard indicator flashes twice and the horn
chirps once. When the UNLOCK

button

*

2

is pushed, the hazard indicator flashes

once.

If horns are not necessary, the system can
be switched to the hazard indicator mode.

In hazard indicator mode, when the LOCK

button is pushed, the hazard indicator

flashes twice. When the UNLOCK
button is pushed, neither the hazard
indicator nor the horn operates.

Hazard indicator and horn mode:

DOOR LOCK

DOOR UNLOCK

Intelligent Key system

(Using door handle request switch)

HAZARD -

twice

OUTSIDE CHIME -

twice

HAZARD -

once

OUTSIDE CHIME -

once

Remote keyless entry system

(Using

or

button)

HAZARD -

twice

HORN -

once

HAZARD -

once

HORN - none

Hazard indicator mode:

DOOR LOCK

DOOR UNLOCK

Intelligent Key system

(Using door handle request switch)

HAZARD -

twice

HAZARD - none

Remote keyless entry system

(Using

or

button)

HAZARD -

twice

HAZARD - none

Switching procedure:

Push the LOCK

*

1

and UNLOCK

*

2

buttons on the Intelligent Key simulta-
neously for more than 2 seconds to switch
the mode from one to the other.

When pushing the buttons to set the
hazard indicator mode, the hazard indica-
tor flashes 3 times.

When pushing the buttons to set the
hazard indicator and horn mode, the
hazard indicator flashes once and the horn
chirps once.

Pre-driving checks and adjustments

3-17

3-18

Pre-driving checks and adjustments

SPA2775

1. Pull the hood lock release handle

*

1

located below the instrument panel;
the hood will then spring up slightly.

2. Pull the lever

*

2

up at the front of the

hood with your fingertips and raise the
hood.

3. When closing the hood, slowly close

the hood down and make sure it locks
into place.

WARNING

. Make sure the hood is completely closed

and latched before driving. Failure to do
so could cause the hood to fly open and
result in an accident.

. If you see steam or smoke coming from

the engine compartment, to avoid injury
do not open the hood.

WARNING

. Always be sure the lift gate has been

closed securely to prevent it from open-
ing while driving.

. Do not drive with the lift gate open. This

could allow dangerous exhaust gases to
be drawn into the vehicle. See

“Exhaust

gas (carbon monoxide)

” in the “5.

Starting and driving

” section of this

instruction.

. Do not leave children unattended inside

the vehicle. They could unknowingly
activate switches or controls. Unat-
tended children could become involved
in serious accidents.

. Always be sure that hands and feet are

clear of the door frame to avoid injury
while closing the lift gate.

HOOD

LIFT GATE

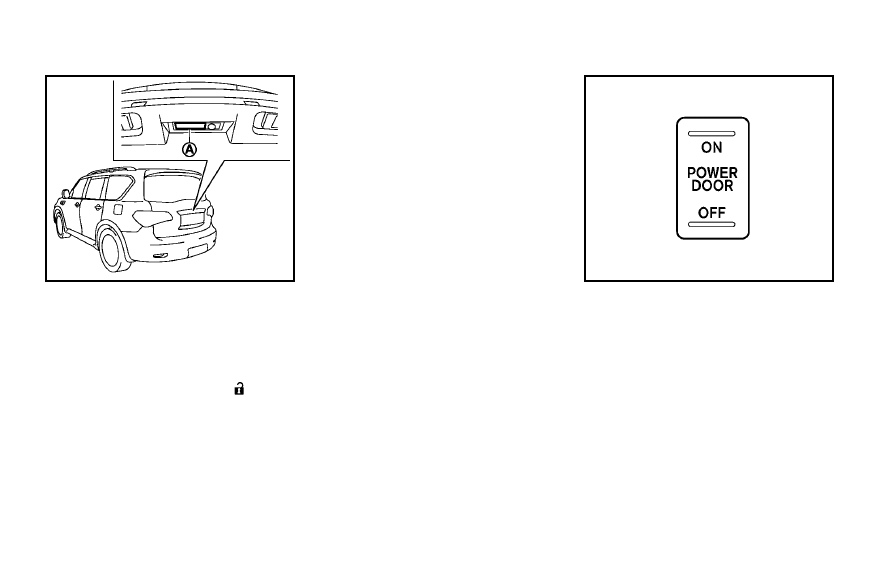

SPA2774

OPERATING MANUAL LIFT GATE

To open the lift gate, unlock it and push the
lift gate opener switch

*

A

. Pull up the lift

gate to open.

The lift gate can be unlocked by:
. pushing the unlock button

on the

Intelligent Key twice.

. pushing the lift gate request switch with

the Intelligent Key carried on you.

. pushing the door handle request switch

twice with the Intelligent Key carried on
you.

. pushing the power door lock switch to

the unlock position.

. inserting the mechanical key into the

driver

’s door key cylinder and turning it

to the rear of the vehicle twice.

To close the lift gate, pull down until it
securely locks.

OPERATING POWER LIFT GATE

To operate the power lift gate, the selector
lever must be in the P (Park) position.

The power lift gate will not operate if the
battery voltage is low.

SPA2547

Power lift gate main switch

The power lift gate operation can be turned
on or off by the power lift gate main switch
on the instrument panel.

When the power lift gate main switch is
pushed to the

“OFF” position, the power

operation is not available by the power lift
gate switch on the lift gate and lift gate
opener switch.

Pre-driving checks and adjustments

3-19

3-20

Pre-driving checks and adjustments

SPA2793

Power lift gate switch

— Instrument panel

SPA2776

Lift gate opener switch

SPA2719

Intelligent Key

SPA2796

Power lift gate switch

— Lift gate

Power open

When the lift gate is fully closed, the lift
gate will fully open automatically by:
. pushing the power lift gate switch

*

A

on the instrument panel

. pushing the lift gate opener switch

*

B

. pushing the power lift gate button

*

C

on the Intelligent Key for more than 1
second

The hazard flashes 4 times and the outside
chime sounds when the lift gate starts
opening.

NOTE:

The lift gate can be opened by the power
lift gate switch

*

A

, the lift gate opener

switch

*

B

or the lift gate button

*

C

even if the lift gate is locked. The lift gate
will individually unlock and open.

Power close

When the lift gate is fully opened, the lift
gate will fully close automatically by:
. pushing the power lift gate switch

*

A

on the instrument panel

. pushing the lift gate release button

*

C

on the Intelligent Key for more than 1
second

. pushing the power lift gate switch

*

D

on the lower part of the lift gate

The hazard flashes 4 times and the outside
chime sounds when the lift gate starts
closing.

NOTE:

When the lift gate is closed, it remains
unlocked. Manually lock the lift gate.

Reverse function

The power lift gate will reverse immediately
if one of the following actions is performed
during power open or power close.
. pushing the power lift gate switch

*

A

on the instrument panel

. pushing the lift gate button

*

C

on the Intelligent Key.

. pushing the lift gate switch

*

D

on the

lower part of the lift gate

The outside chime sounds when the lift
gate starts to reverse.

The power lift gate button

*

C

on the

Intelligent Key cannot be operated when
the ignition switch is in the ON position.

Auto reverse function

The auto-reverse function enables the lift
gate to automatically reverse when some-

thing is caught in the lift gate as it is
opening or closing. When the control unit
detects an obstacle, the lift gate will
reverse and return to the full open or full
close position.

If a second obstacle is detected, the lift
gate motion will stop and the drive motor
will disengage. The lift gate will enter the
manual mode.

A pinch sensor is mounted on each side of
the lift gate. If an obstacle is detected by
the pinch sensor during power close, the
lift gate will reverse and return to the full
open position immediately.

NOTE:

If the pinch sensor is damaged or
removed, the power close function will
not operate.

WARNING

There is a small distance immediately before
the closed position that cannot be detected.
Make sure that all passengers keep their
hands, etc., clear from the lift gate opening
before closing the lift gate.

Manual mode

If power operation is not available, the lift
gate can be operated manually. Power
operation may not be available if multiple
obstacles have been detected in a single
power cycle or if the battery voltage is low.
When the power lift gate main switch is in
the OFF position, the lift gate can be
opened manually by pushing the lift gate
opener switch. If the power lift gate opener
switch is pushed during power open or
close, the power operation will be canceled
and the lift gate can be operated manually.

Pre-driving checks and adjustments

3-21

3-22

Pre-driving checks and adjustments

SPA2777

Safe Mode

If the gas stays of the lift gate

*

1

lose

pressure, the power lift gate safe mode is
activated. When the safe mode is activated,
the lift gate intermittently closes. Then the
lift gate will be pulled to the closed and
latched position by a motor.

The power lift gate cannot be opened using
the switches at any time in the safe mode.

Do not operate the lift gate again until it is
checked by an INFINITI retailer.

CAUTION

. If the power lift gate does not stay open

or if the lift gate unexpectedly closes at
any time, do not operate the lift gate.
There may be a pressure loss in one or
both of the lift gate gas stays. Have the
lift gate inspected by an INFINITI retailer.

. Do not activate the power lift gate if one

or both of the lift gate gas stays are
removed. Damage to the lift gate or
power lift gate mechanisms may occur.

AUTO CLOSURE

If the lift gate is pulled down to a partly
open position, the lift gate will pull itself to
the closed position.

Do not apply excessive force when the
auto closure is operating. Excessive force
applied may cause the mechanism to
malfunction.

CAUTION

. The lift gate will automatically close

from a partly open position. To avoid
pinching, keep hands and fingers away

from lift gate opening.

. Do not let children operate the lift gate.

SPA2778

LIFT GATE RELEASE LEVER

If the lift gate cannot be opened with the
door lock switch due to a discharged
battery, follow these steps.

1. Remove the cover

*

A

inside of the lift

gate using a suitable tool.

2. Move the lever

*

B

as illustrated to

open the lift gate.

Contact an INFINITI retailer as soon as
possible for repair.

SPA2752

OPENING THE FUEL-FILLER DOOR

To open the fuel-filler door, unlock the fuel-
filler door by using one of the following
operations, then push the right side of the
door.
. Push the driver’s door handle request

switch with the Intelligent Key carried
with you.

. Push the passenger’s door handle

request switch or lift gate request
switch twice with the Intelligent Key
carried with you.

. Push the UNLOCK button on the Intelli-

gent Key.

. Insert the mechanical key into the door

lock cylinder and rotate it towards the
rear of the vehicle.

. Push the power door lock switch to the

UNLOCK position.

To lock, close the fuel-filler door securely
and lock all doors by operating the door
handle request switch, the LOCK button on
the Intelligent Key, the mechanical key or
the power door lock switch.

FUEL-FILLER CAP

WARNING

. Gasoline is extremely flammable and

highly explosive under certain condi-
tions. You could be burned or seriously
injured if it is misused or mishandled.
Always stop engine and do not smoke or
allow open flames or sparks near the
vehicle when refueling.

. Do not attempt to top off the fuel tank

after the fuel pump nozzle shuts off
automatically. Continued refueling may
cause fuel overflow, resulting in fuel
spray and possibly a fire.

. Use only an original equipment type

fuel-filler cap as a replacement. It has a

Pre-driving checks and adjustments

3-23

FUEL-FILLER DOOR
