Use the following steps to mount the license

plate:
Before mounting the license plate, confirm that

the following parts are enclosed in the plastic

bag.
Only use the recommended mounting position,

otherwise the Intelligent Cruise Control (ICC)

sensor obstruction (if so equipped) may occur.
● License plate bracket
● J-nut × 2
● Screw × 2
● Screw grommet × 2

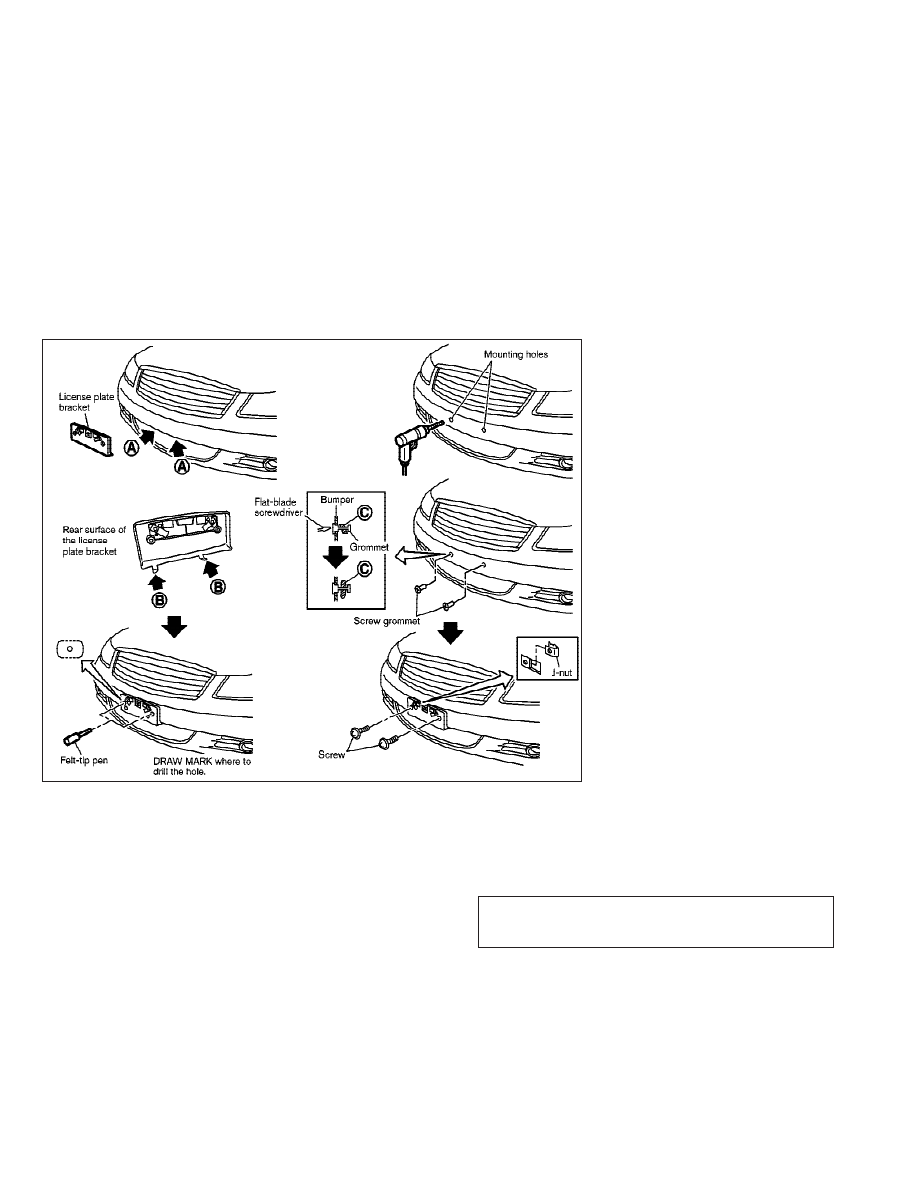

1. Temporarily place the license plate

bracket while aligning part

s

A

behind the

top of the front bumper opening with part

s

B

of the rear surface of the license plate

bracket.

2. To determine where to drill the hole, mark

along both sides of the mounting hole by

using a felt-tip pen.

3. Remove the license plate bracket and

connect the arcs to form ovals. Mark the

point in the center of each oval. These are

the pilot drilling locations.

STI0560

INSTALLING FRONT LICENSE PLATE

9-14

Technical and consumer information

w

—

—

05/15/09—pattie

X

4. Carefully drill two pilot holes using a 0.39

in (10 mm) drill bit at the marked loca-

tions.

(Be sure that the drill only goes

through the fascia, or damage to the nut

may occur.)

5. Insert grommets into the hole on the

fascia.

6. Insert a flat-blade screwdriver into the

grommet hole to add 90° turn onto the

part

s

C

.

7. Insert a J-nut into the license plate bracket

before placing the license plate bracket

on the fascia.

8. Install the license plate bracket with

screws.

9. Install the license plate with bolts that are

no longer than 0.55 in (14 mm).

WARNING

●

It is extremely dangerous to ride in a

cargo area inside the vehicle. In a col-

lision, people riding in these areas

are more likely to be seriously injured

or killed.

●

Do not allow people to ride in any area

of vehicle that is not equipped with

seats and seat belts.

●

Be sure everyone in your vehicle is in

a seat and using a seat belt properly.

TERMS

It is important to familiarize yourself
with the following terms before loading
your vehicle:

●

Curb Weight (actual weight of your
vehicle) - vehicle weight including:
standard and optional equipment, flu-
ids, emergency tools, and spare tire
assembly. This weight

does not

include

passengers and cargo.

●

GVW (Gross Vehicle Weight) - curb
weight plus the combined weight of
passengers and cargo.

●

GVWR (Gross Vehicle Weight Rating) -
maximum total combined weight of
the unloaded vehicle, passengers,
luggage, hitch, trailer tongue load
and any other optional equipment.
This information is located on the
F.M.V.S.S./C.M.V.S.S. label.

●

GAWR (Gross Axle Weight Rating) -
maximum weight (load) limit specified
for the front or rear axle. This infor-
mation

is

located

on

the

F.M.V.S.S./C.M.V.S.S. label.

●

GCWR (Gross Combined Weight Rat-
ing) - The maximum total weight rat-
ing of the vehicle, passengers, cargo,
and trailer.

●

Vehicle Capacity Weight, Load limit,
Total load capacity - maximum total
weight limit specified of the load
(passengers and cargo) for the ve-
hicle. This is the maximum combined

VEHICLE LOADING INFORMATION

Technical and consumer information

9-15

w

—

—

05/15/09—pattie

X

weight of occupants and cargo that
can be loaded into the vehicle. If the
vehicle is used to tow a trailer, the
trailer tongue weight must be in-
cluded as part of the cargo load. This
information is located on the Tire and
Loading Information label.

●

Cargo capacity - permissible weight of
cargo, the subtracted weight of occu-
pants from the load limit.

VEHICLE LOAD CAPACITY

Do not exceed the load limit of your
vehicle shown as “The combined weight
of occupants and cargo” on the Tire and
Loading Information label. Do not ex-
ceed the number of occupants shown as
“Seating Capacity” on the Tire and Load-
ing Information label.

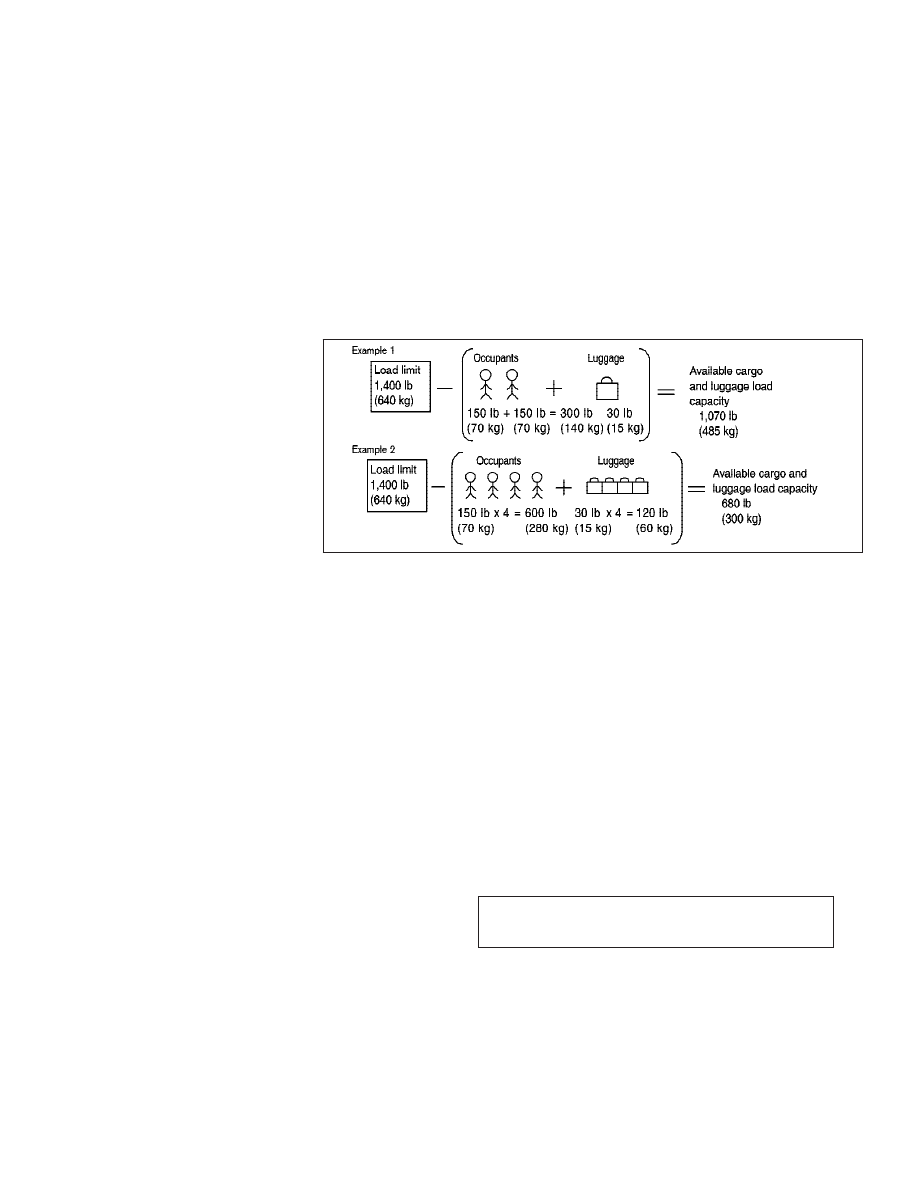

To get “the combined weight of occu-
pants and cargo”, add the weight of all

occupants, then add the total luggage
weight. Examples are shown in the illus-
tration.

Steps for determining correct load

limit

1.

Locate the statement “The combined
weight of occupants and cargo should
never exceed XXX kg or XXX lbs” on
your vehicle’s placard.

2.

Determine the combined weight of
the driver and passengers that will be
riding in your vehicle.

STI0365

9-16

Technical and consumer information

w

—

—

05/15/09—pattie

X

3.

Subtract the combined weight of the
driver and passengers from XXX kg or
XXX lbs.

4.

The resulting figure equals the avail-
able amount of cargo and luggage
load capacity. For example, if the XXX
amount equals 1400 lbs. and there
will be five 150 lb. passengers in your
vehicle, the amount of available
cargo and luggage load capacity is
650 lbs. (1400

2 750 (5 x 150) = 650

lbs) or 640

2 340 (5 x 70) = 300 kg.)

5.

Determine the combined weight of
luggage and cargo being loaded on
the vehicle. That weight may not
safely exceed the available cargo and
luggage load capacity calculated in
Step 4.

6.

If your vehicle will be towing a trailer,
load from your trailer will be trans-
ferred to your vehicle. Consult this
instruction to determine how this re-
duces the available cargo and lug-
gage load capacity of your vehicle.

Before driving a loaded vehicle, confirm
that you do not exceed the Gross Vehicle
Weight Rating (GVWR) or the Gross Axle
Weight Rating (GAWR) for your vehicle.
(See “MEASUREMENT OF WEIGHTS” later
in this section.)
Also check tires for proper inflation pres-
sures. See the Tire and Loading Informa-
tion label.

LOADING TIPS

●

The GVW must not exceed GVWR or
GAWR

as

specified

on

the

F.M.V.S.S./C.M.V.S.S. certification la-
bel.

●

Do not load the front and rear axle to
the GAWR. Doing so will exceed the
GVWR.

WARNING

●

Properly secure all cargo with ropes

or straps to help prevent it from slid-

ing or shifting. Do not place cargo

higher than the seatbacks. In a sud-

den stop or collision, unsecured cargo

could cause personal injury.

●

Do not load your vehicle any heavier

than the GVWR or the maximum front

and rear GAWRs. If you do, parts of

your vehicle can break, tire damage

could occur, or it can change the way

your vehicle handles. This could re-

sult in loss of control and cause per-

sonal injury.

Technical and consumer information

9-17

w

—

—

05/15/09—pattie

X

●

Overloading not only can shorten the

life of your vehicle and the tire, but

can also cause unsafe vehicle han-

dling and longer braking distances.

This may cause a premature tire fail-

ure which could result in a serious

accident and personal injury. Failures

caused by overloading are not cov-

ered by the vehicle’s warranty.

MEASUREMENT OF WEIGHTS

Secure loose items to prevent weight
shifts that could affect the balance of
your vehicle. When the vehicle is loaded,
drive to a scale and weigh the front and
the rear wheels separately to determine
axle loads. Individual axle loads should
not exceed either of the gross axle
weight ratings (GAWR). The total of the
axle loads should not exceed the gross
vehicle weight rating (GVWR). These rat-
ings are given on the vehicle certifica-
tion label. If weight ratings are ex-
ceeded, move or remove items to bring
all weights below the ratings.

Do not tow a trailer with your vehicle.

TOWING A TRAILER

9-18

Technical and consumer information

w

—

—

05/15/09—pattie

X

Towing your vehicle with all four wheels on the

ground is sometimes called flat towing. This

method is sometimes used when towing a

vehicle behind a recreational vehicle, such as a

motor home.

CAUTION

● Failure to follow these guidelines can result

in severe transmission damage.

● Whenever flat towing your vehicle, always

tow forward, never backward.

● DO NOT tow any automatic transmission ve-

hicle with all four wheels on the ground (flat

towing). Doing so WILL DAMAGE internal

transmission parts due to lack of transmis-

sion lubrication.

● DO NOT tow an All-Wheel Drive (AWD) ve-

hicle with any of the wheels on the ground.

Doing so may cause serious and expensive

damage to the powertrain.

● For emergency towing procedures refer to

“TOWING RECOMMENDED BY INFINITI” in the

“6. In case of emergency” section of this

instruction.

AUTOMATIC TRANSMISSION

All-Wheel Drive (AWD) models

Do not tow an AWD vehicle with any of the

wheels on the ground.

Two-Wheel Drive (2WD) models

To tow a vehicle equipped with an automatic

transmission, an appropriate vehicle dolly

MUST be placed under the towed vehicle’s drive

wheels.

Always follow the dolly manufacturer’s

recommendations when using their product.

DOT (Department Of Transportation) Quality

Grades: All passenger car tires must conform to

federal safety requirements in addition to these

grades.
Quality grades can be found where applicable

on the tire sidewall between tread shoulder and

maximum section width. For example:
Treadwear 200 Traction AA Temperature A

TREADWEAR

The treadwear grade is a comparative rating

based on the wear rate of the tire when tested

under controlled conditions on a specified gov-

ernment test course. For example, a tire graded

150 would wear one and one-half (1 1/2) times

as well on the government course as a tire

graded 100. The relative performance of tires

depends upon actual conditions of their use,

however, and may depart significantly from the

norm due to variations in driving habits, service

practices and differences in road characteristics

and climate.

FLAT TOWING

UNIFORM TIRE QUALITY GRADING

Technical and consumer information

9-19

w

—

—

05/15/09—pattie

X

TRACTION AA, A, B AND C

The traction grades, from highest to lowest, are

AA, A, B and C. Those grades represent the

tire’s ability to stop on wet pavement as mea-

sured under controlled conditions on specified

government test surfaces of asphalt and con-

crete. A tire marked C may have poor traction

performance.

WARNING

The traction grade assigned to this tire is based

on straight-ahead braking traction tests, and

does not include acceleration, cornering, hy-

droplaning, or peak traction characteristics.

TEMPERATURE A, B AND C

The temperature grades A (the highest), B, and

C, representing the tire’s resistance to the

generation of heat and its ability to dissipate

heat when tested under controlled conditions

on a specified indoor laboratory test wheel.

Sustained high temperature can cause the ma-

terial of the tire to degenerate and reduce tire

life, and excessive temperature can lead to

sudden tire failure. The grade C corresponds to

a level of performance which all passenger car

tires must meet under the Federal Motor Vehicle

Safety Standard No. 109. Grades B and A rep-

resent higher levels of performance on the

laboratory test wheel than the minimum re-

quired by law.

WARNING

The temperature grade for this tire is estab-

lished for a tire that is properly inflated and not

overloaded. Excessive speed, under-inflation,

or excessive loading, either separately or in

combination, can cause heat build-up and pos-

sible tire failure.

Your INFINITI is covered by the following emis-

sion warranties.
For US:
● Emission Defects Warranty
● Emissions Performance Warranty
Details of these warranties may be found with

other vehicle warranties in your Warranty Infor-

mation Booklet that comes with your INFINITI. If

you did not receive a Warranty Information

Booklet, or it has become lost, you may obtain

a replacement by writing to:
● INFINITI Division

Nissan North America, Inc.

Consumer Affairs Department

P.O. Box 685003

Franklin, TN 37068-5003

EMISSION CONTROL SYSTEM WARRANTY

9-20

Technical and consumer information

w

—

—

05/15/09—pattie

X

For Canada:
Emission Control System Warranty
Details of these warranties may be found with

other vehicle warranties in your Warranty and

Roadside Assistance Information that comes

with your INFINITI. If you did not receive a

Warranty and Roadside Assistance Information,

or it has become lost, you may obtain a replace-

ment by writing to:
● Nissan Canada Inc.

5290 Orbitor Drive

Mississauga, Ontario,

L4W 4Z5

If you believe that your vehicle has a
defect which could cause a crash or
could cause injury or death, you should
immediately inform the National High-
way

Traffic

Safety

Administration

(NHTSA) in addition to notifying INFINITI.
If NHTSA receives similar complaints, it
may open an investigation, and if it finds
that a safety defect exists in a group of
vehicles, it may order a recall and rem-
edy campaign. However, NHTSA cannot
become involved in individual problems
between you, your retailer, or INFINITI.
To contact NHTSA, you may call the
Vehicle Safety Hotline toll-free at 1-888-
327-4236 (TTY: 1-800-424-9153); go to
http://www.safercar.gov; or write to: Ad-
ministrator, NHTSA, 400 Seventh Street,
SW., Washington DC 20590. You can
also obtain other information about mo-
tor

vehicle

safety

from

http://www.safercar.gov.

You may notify INFINITI by contacting our
Consumer Affairs Department, toll-free,
at 1-800-662-6200.

REPORTING SAFETY DEFECTS (US only)

Technical and consumer information

9-21

w

—

—

05/15/09—pattie

X

A vehicle equipped with All-Wheel Drive (AWD)

should never be tested using a two wheel

dynamometer (such as the dynamometers used

by some states for emissions testing), or similar

equipment. Make sure you inform test facility

personnel that your vehicle is equipped with

AWD before it is placed on a dynamometer.

Using the wrong test equipment may result in

transmission damage or unexpected vehicle

movement which could result in serious vehicle

damage or personal injury.
Due to legal requirements in some states/ areas

or provinces, your vehicle may be required to be

in what is called the “ready condition” for an

Inspection/Maintenance (I/M) test of the emis-

sion control system.
The vehicle is set to the “ready condition” when

it is driven through certain driving patterns.

Usually, the “ready condition” can be obtained

by ordinary usage of the vehicle.
If a powertrain system component is repaired or

the battery is disconnected, the vehicle may be

reset to a “not ready condition”. Before taking

the

I/M

test,

check

the

vehicle’s

inspection/maintenance test readiness condi-

tion. Push the ignition switch to the ON position

without starting the engine. If the Malfunction

Indicator Light (MIL) comes on steady for 20

seconds and then blinks for 10 seconds, the I/M

test condition is “not ready”. If the MIL does not

blink after 20 seconds, the I/M test condition is

“ready”.
If the MIL indicates the vehicle is in a “not

ready” condition, drive the vehicle through the

following pattern to set the vehicle to the

“ready condition”. If you cannot or do not want

to perform the driving pattern, an INFINITI re-

tailer can conduct it for you.

WARNING

Always drive the vehicle in a safe and prudent

manner according to traffic conditions and

obey all traffic laws.

1. Start the engine. Allow the engine to idle

until the engine coolant temperature

gauge needle points between the C and H

(normal operating temperature).

2. Accelerate the vehicle to 55 MPH (88

km/h), then quickly release the accelera-

tor pedal completely and keep it released

for at least 10 seconds.

3. Quickly depress the accelerator pedal for

a moment, then drive the vehicle at a

speed of 53 to 60 MPH (86 to 96 km/h) for

at least 9 minutes.

4. Stop the vehicle. Leave the engine run-

ning.

5. Accelerate the vehicle to 35 MPH (55

km/h) and maintain the speed for 20

seconds.

6. Repeat steps 4 and 5 at least 10 times.
7. Accelerate the vehicle to 55 MPH (88

km/h) and maintain the speed for at least

3 minutes.

8. Stop the vehicle. Place the transmission

selector lever in the P (Park) or N (Neutral)

position.

9. Turn the engine off.
10. Repeat steps 1 through 8 at least one

more time.

If step 1 through 7 is interrupted, repeat the

preceding step. Any safe driving mode is ac-

ceptable between steps. Do not stop the engine

until step 7 is completed.

READINESS FOR INSPECTION/

MAINTENANCE (I/M) TEST

9-22

Technical and consumer information

w

—

—

05/15/09—pattie

X

This vehicle is equipped with an Event Data

Recorder (EDR). The main purpose of an EDR is

to record, in certain crash or near crash-like

situations, such as an air bag deployment or

hitting a road obstacle, data that will assist in

understanding how a vehicle’s systems per-

formed. The EDR is designed to record data

related to vehicle dynamics and safety systems

for a short period of time, typically 30 seconds

or less. The EDR in this vehicle is designed to

record such data as:
● How various systems in your vehicle were

operating;

● Whether or not the driver and passenger

safety belts were buckled/fastened;

● How far (if at all) the driver was depressing

the accelerator and/or brake pedal; and,

● How fast the vehicle was traveling.
● Sounds are not recorded.
These data can help provide a better under-

standing of the circumstances in which crashes

and injuries occur.
NOTE: EDR data are recorded by your vehicle

only if a nontrivial crash situation occurs; no

data are recorded by the EDR under normal

driving conditions and no personal data (e.g.

name, gender, age and crash location) are

recorded. However, other parties, such as law

enforcement, could combine the EDR data with

the type of personally identifying data routinely

acquired during a crash investigation.
To read data recorded by an EDR, special equip-

ment is required and access to the vehicle or

the EDR is needed. In addition to the vehicle

manufacturer and INFINITI retailer, other par-

ties, such as law enforcement, that have the

special equipment, can read the information if

they have access to the vehicle or the EDR. EDR

data will only be accessed with the consent of

the vehicle owner or lessee or as otherwise

required or permitted by law.

A genuine INFINITI Service Instruction is the best

source of service and repair information for your

vehicle. Filled with wiring diagrams, illustra-

tions and step-by-step diagnostic and adjust-

ment procedures, this instruction is the same one

used by the factory trained technicians working

at an INFINITI retailer. Also available are genu-

ine INFINITI Owner’s Instructions, and genuine

INFINITI Service and Owner’s Instructions for older

INFINITI models.
In the USA:
For current pricing and availability of genuine

INFINITI Service Instructions for the 2000 model

year and later, contact:

1-800-450-9491

www.infiniti-techinfo.com

For current pricing and availability of genuine

INFINITI Service Instructions for the 1999 model

year and prior, see an INFINITI retailer, or

contact:

1-800-247-5321

For current pricing and availability of genuine

INFINITI Owner’s Instructions for this model year

and prior, see an INFINITI retailer, or contact:

1-800-247-5321

EVENT DATA RECORDERS (EDR)

OWNER’S MANUAL/SERVICE MANUAL

ORDER INFORMATION

Technical and consumer information

9-23

w

—

—

05/15/09—pattie

X

In Canada:
To purchase a copy of a genuine INFINITI Service

Instruction or Owner’s Instruction please contact an

INFINITI retailer. For the phone number and

location of an INFINITI retailer in your area call

the INFINITI Satisfaction Center at 1-800-361-

4792 and a bilingual INFINITI representative will

assist you.
Also available are genuine INFINITI Service and

Owner’s Instructions for older INFINITI models.

IN THE EVENT OF A COLLISION

Unfortunately, accidents do occur. In this un-

likely event, there is some important informa-

tion you should know. Many insurance compa-

nies routinely authorize the use of non-genuine

collision parts in order to cut costs, among

other reasons.

Insist on the use of Genuine INFINITI

Collision Parts!

If you want your vehicle to be restored using

parts made to INFINITI’s original exacting speci-

fications — if you want to help it to last and hold

its resale value, the solution is simple.

Tell your

insurance agent and your repair shop to only use

Genuine INFINITI Collision Parts. INFINITI does

not warrant non-INFINITI parts, nor does INFINI-

TI’s warranty apply to damage caused by a

non-genuine part.
Using Genuine INFINITI Parts can help protect

your personal safety, preserve your warranty

protection and maintain the resale value of your

vehicle. And if your vehicle was leased, using

Genuine INFINITI Parts may prevent or limit

unnecessary excess wear and tear expenses at

the end of your lease.
INFINITI designs its hoods with crumple zones

to minimize the risk that the hood will penetrate

the windshield of your vehicle in an accident.

Non-genuine (imitation) parts may not provide

such built in safeguards. Also, non-genuine

parts often show premature wear, rust and

corrosion.

Why should you take a chance?

In over 40 states, the law says you must be

advised if non-genuine parts are used to repair

your vehicle. And some states have enacted

laws that restrict insurance companies from

authorizing the use of non-genuine collision

parts during the new vehicle warranty. These

laws help protect you, so you can take action to

protect yourself.

It’s your right!

If you should need further information visit us

at:
www.infinitiUSA.com (for U.S. customers) or

www.infiniti.ca (for Canadian customers)

9-24

Technical and consumer information

w

—

—

05/15/09—pattie

X

10 Index

A

ABS (Anti-lock Braking System) . . . . . . . .5-53

Adaptive front lighting system (AFS) . . . . .2-31

Advanced air bag system . . . . . . . . . . .1-45

Aiming control, Adaptive front lighting system

(AFS) . . . . . . . . . . . . . . . . . . . . . . .2-31

Air bag system

Advanced air bag system . . . . . . . . .1-45

Front passenger air bag and status

light . . . . . . . . . . . . . . . . . . . . . 1-47

Front-seat mounted side-impact

supplemental air bag system . . . . . . . 1-50

Roof-mounted curtain side-impact

supplemental air bag system . . . . . . . 1-50

Air bag warning labels . . . . . . . . . . . . .1-52

Air bag warning light . . . . . . . . . .1-53 , 2-17

Air cleaner housing filter . . . . . . . . . . .8-21

Air conditioner

Air conditioner service . . . . . . . . . . .4-33

Air conditioner specification label . . . . 9-13

Air conditioning system refrigerant and

lubricant recommendations . . . . . . . 4-33

Automatic climate control . . . . . . . . 4-29

In-cabin microfilter . . . . . . . . . . . . 4-33

Operation (See automatic climate

control) . . . . . . . . . . . . . . . . . . . 4-29

Alarm, How to stop alarm (see vehicle

security system) . . . . . . . . . . . . . . . .2-25

Alcohol, drugs and driving . . . . . . . . . . .5-7

All-wheel drive (AWD) . . . . . . . . . . . . .5-47

All-wheel drive (AWD) warning light . . . . .2-13

Ambient temperature, Air conditioner . . . .4-32

Antenna . . . . . . . . . . . . . . . . . . . . .4-61

Anti-lock Braking System (ABS) . . . . . . . .5-53

Anti-lock braking system (ABS) warning

light . . . . . . . . . . . . . . . . . . . . . . .2-13

Appearance care

Exterior appearance care . . . . . . . . . .7-2

Interior appearance care . . . . . . . . . . 7-4

Armrest . . . . . . . . . . . . . . . . . . . . . .1-11

Ashtrays (See cigarette lighter and

ashtrays) . . . . . . . . . . . . . . . . . . . .2-39

Audible reminders . . . . . . . . . . . . . . .2-20

Audio control rear switch . . . . . . . . . . .4-60

Audio operation precautions . . . . . . . . .4-34

Audio system . . . . . . . . . . . . . . . . . .4-34

Audio system, Steering wheel

audio controls . . . . . . . . . . . . . . . . .4-58

Audion system, Hard-disk drive audio system

(Music Box) . . . . . . . . . . . . . . . . . . .4-50

Autolight system . . . . . . . . . . . . . . . .2-30

Automatic

Automatic transmission fluid (ATF) . . . .8-15

Climate control . . . . . . . . . . . . . . 4-29

Driving with automatic transmission . . . 5-11

Automatic door locks . . . . . . . . . . . . . .3-5

Automatic drive positioner . . . . . . . . . .3-26

Automatic seat positioner . . . . . . . . . . .3-26

AUX button . . . . . . . . . . . . . . . . . . .4-21

Avoiding collision and rollover . . . . . . . . .5-5

B

Battery . . . . . . . . . . . . . . . . . . . . . .8-17

Battery

Battery saver system . . . . . . . . . . . .2-31

Keyfob battery replacement . . . . . . . 8-28

Variable voltage control system . . . . . 8-19

Battery, Battery replacement, Intelligent

Key . . . . . . . . . . . . . . . . . . . . . . .8-28

Before starting the engine . . . . . . . . . . .5-10

Belts (See drive belts) . . . . . . . . . . . . .8-19

Bluetooth

T Hands-Free Phone System

(with navigation system) . . . . . . . . . . .4-74

Bluetooth

T Hands-Free Phone System

(without navigation system) . . . . . . . . .4-84

Booster seats . . . . . . . . . . . . . . . . . .1-35

Brake

Anti-lock Braking System (ABS) . . . . . .5-53

Brake fluid . . . . . . . . . . . . . . . . . 8-16

Brake system . . . . . . . . . . . . . . . 5-49

Parking brake operation . . . . . . . . . 5-16

Brake warning light . . . . . . . . . . . . . .2-14

Break-in schedule . . . . . . . . . . . . . . .5-46

Brightness control and display ON/OFF

button . . . . . . . . . . . . . . . . . . . . . . .4-7

Brightness control, Instrument panel . . . .2-32

Bulb check/instrument panel . . . . . . . . .2-13

Bulb replacement . . . . . . . . . . . . . . .8-30

w

—

—

05/15/09—pattie

X

C

Cabin air filter . . . . . . . . . . . . . . . . .4-33

Capacities and recommended

fuel/lubricants . . . . . . . . . . . . . . . . . .9-2

Car phone or CB radio . . . . . . . . . . . . .4-73

Cargo (See vehicle loading information) . . .2-43

Cargo net . . . . . . . . . . . . . . . . . . . .2-43

Catalytic converter, Three way catalyst . . . .5-2

CD/CF care and cleaning . . . . . . . . . . .4-57

Center multi-function control panel . . . . . .4-2

Child restraints . . . . . . . . . . . . . . . . .1-19

Child restraints

Booster seats . . . . . . . . . . . . . . . .1-35

Installation using LATCH . . . . . . . . . 1-24

Installation using the seat belts . . . . . 1-28

LATCH system . . . . . . . . . . . . . . . . 1-21

Precautions on child restraints . . . . . . 1-19

Top tether strap . . . . . . . . . . . . . . 1-23

Child safety . . . . . . . . . . . . . . . . . . .1-14

Child safety rear door lock . . . . . . . . . . .3-6

Chimes, Audible reminders . . . . . . . . . .2-20

Cigarette lighter and ashtrays . . . . . . . .2-39

Circuit breaker, Fusible link . . . . . . . . . .8-26

Cleaning exterior and interior . . . . . .7-2 , 7-4

Climate control

Automatic climate control . . . . . . . . .4-29

Climate control rear switch . . . . . . . . . .4-33

Climate controlled seats . . . . . . . . . . . .2-35

Clock . . . . . . . . . . . . . . . . . . . . . .2-38

Coat hooks . . . . . . . . . . . . . . . . . . .2-43

Cockpit . . . . . . . . . . . . . . . . . . . . . .2-2

Cold weather driving . . . . . . . . . . . . . .5-56

Command (See Bluetooth

T Hands-Free Phone

System) . . . . . . . . . . . . . . . . .4-76 , 4-89

Compact Disc (CD) player/changer . . . . . .4-45

Compact spare tire . . . . . . . . . . . . . .8-44

CompactFlash (CF) player . . . . . . . . . . .4-47

Compass . . . . . . . . . . . . . . . . . . . . .2-9

Console box . . . . . . . . . . . . . . . . . .2-42

Controller, Center multi-function control

panel . . . . . . . . . . . . . . . . . . . . . . .4-4

Controls

Control panel button (display) . . . . . . .4-2

Heater and air conditioner controls (See

automatic climate control) . . . . . . . . 4-29

Coolant

Capacities and recommended fuel/

lubricants . . . . . . . . . . . . . . . . . . .9-2

Changing engine coolant . . . . . . . . . 8-11

Checking engine coolant level . . . . . . 8-11

Corrosion protection . . . . . . . . . . . . . .7-6

Cruise control . . . . . . . . . . . . . . . . . .5-23

Cruise control

Fixed speed cruise control (on ICC

system) . . . . . . . . . . . . . . . . . . .5-42

Intelligent cruise control (ICC) system . . 5-25

Cup holders . . . . . . . . . . . . . . . . . . .2-40

D

Daytime running light system . . . . . . . . .2-31

Defroster switch, Rear window and outside

mirror defroster switch . . . . . . . . . . . .2-28

Dimensions and weights . . . . . . . . . . .9-10

Display cleaning . . . . . . . . . . . . . . . . .4-5

Display controls (See center multi-function

control panel) . . . . . . . . . . . . . . . . . .4-2

Door open warning light . . . . . . . . . . . .2-14

Dot matrix liquid crystal display . . . . . . .2-21

Drive belts . . . . . . . . . . . . . . . . . . .8-19

Drive positioner . . . . . . . . . . . . . . . .3-26

Driving

All-wheel drive (AWD) . . . . . . . . . . .5-47

All-wheel drive (AWD) safety

precautions . . . . . . . . . . . . . . . . . 5-7

Cold weather driving . . . . . . . . . . . 5-56

Driving with automatic transmission . . . 5-11

Precautions when starting and driving . . 5-2

DS (Drive Sport) mode . . . . . . . . . . . . .5-13

DVD player, INFINITI mobile entertainment

system . . . . . . . . . . . . . . . . . . . . .4-62

E

Economy, Fuel . . . . . . . . . . . . . . . . .5-46

Emission control information label . . . . . .9-12

Emission control system warranty . . . . . .9-20

Engine

Before starting the engine . . . . . . . . .5-10

Break-in schedule . . . . . . . . . . . . . 5-46

Capacities and recommended fuel/

lubricants . . . . . . . . . . . . . . . . . . 9-2

Changing engine coolant . . . . . . . . . 8-11

Changing engine oil and filter . . . . . . 8-12

Checking engine coolant level . . . . . . 8-11

Checking engine oil level . . . . . . . . . 8-12

Engine block heater . . . . . . . . . . . . 5-57

Engine compartment check locations . . . 8-6

Engine cooling system . . . . . . . . . . 8-10

Engine oil . . . . . . . . . . . . . . . . . . 8-12

Engine oil and oil filter

recommendation . . . . . . . . . . . . . . 9-6

Engine oil viscosity . . . . . . . . . . . . . 9-6

Engine serial number . . . . . . . . . . . 9-12

10-2

w

—

—

05/15/09—pattie

X

Engine specifications . . . . . . . . . . . . 9-8

If your vehicle overheats . . . . . . . . . 6-10

Starting the engine . . . . . . . . . . . . . 5-11

Engine coolant temperature gauge . . . . . .2-7

Entry/exit function, Automatic drive

positioner . . . . . . . . . . . . . . . . . . . .3-26

Event Data Recorders (EDR) . . . . . . . . . .9-23

Exhaust gas (carbon monoxide) . . . . . . . .5-2

F

F.M.V.S.S./C.M.V.S.S. certification label . . .9-12

Filter

Air cleaner housing filter . . . . . . . . .8-21

Changing engine oil and filter . . . . . . 8-12

Flashers (See hazard warning flasher

switch) . . . . . . . . . . . . . . . . . . . . . .2-33

Flat tire . . . . . . . . . . . . . . . . . . . . . .6-2

Flat towing . . . . . . . . . . . . . . . . . . .9-19

Floor mat cleaning . . . . . . . . . . . . . . . .7-4

Fluid

Automatic transmission fluid (ATF) . . . .8-15

Brake fluid . . . . . . . . . . . . . . . . . 8-16

Capacities and recommended fuel/

lubricants . . . . . . . . . . . . . . . . . . 9-2

Engine coolant . . . . . . . . . . . . . . . 8-10

Engine oil . . . . . . . . . . . . . . . . . . 8-12

Power steering fluid . . . . . . . . . . . . 8-16

Window washer fluid . . . . . . . . . . . 8-17

FM-AM-SAT radio with Compact Disc (CD)

player/changer . . . . . . . . . . . . . . . . .4-43

Fog light switch . . . . . . . . . . . . . . . .2-33

Front passenger air bag and status light . .1-47

Front power seat adjustment . . . . . . . . . .1-2

Front seat, Front seat adjustment . . . . . . .1-2

Front-seat active head restraints . . . . . . . .1-8

Fuel

Capacities and recommended fuel/

lubricants . . . . . . . . . . . . . . . . . . .9-2

Fuel economy . . . . . . . . . . . . . . . 5-46

Fuel economy information (display) . . . . 4-9

Fuel octane rating . . . . . . . . . . . . . 9-4

Fuel recommendation . . . . . . . . . . . 9-4

Fuel-filler cap . . . . . . . . . . . . . . . 3-20

Fuel-filler door . . . . . . . . . . . . . . . 3-20

Gauge . . . . . . . . . . . . . . . . . . . . 2-7

Fuses . . . . . . . . . . . . . . . . . . . . . .8-25

Fusible links . . . . . . . . . . . . . . . . . .8-26

G

Garage door opener, HomeLink

T Universal

Transceiver . . . . . . . . . . . . . . . . . . .2-51

Gas cap . . . . . . . . . . . . . . . . . . . . .3-20

Gauge . . . . . . . . . . . . . . . . . . . . . . .2-5

Gauge

Engine coolant temperature gauge . . . .2-7

Fuel gauge . . . . . . . . . . . . . . . . . . 2-7

Odometer . . . . . . . . . . . . . . . . . . 2-6

Speedometer . . . . . . . . . . . . . . . . 2-6

Tachometer . . . . . . . . . . . . . . . . . 2-6

General maintenance . . . . . . . . . . . . . .8-2

Glove box . . . . . . . . . . . . . . . . . . . .2-41

Hands-free phone system

Bluetooth

T (with navigation system) . . .4-74

Bluetooth

T (without navigation

system) . . . . . . . . . . . . . . . . . . . 4-84

H

Hard-disk drive audio system

(Music Box) . . . . . . . . . . . . . . . . . . .4-50

Hazard warning flasher switch . . . . . . . .2-33

Head restraints . . . . . . . . . . . . . . . . . .1-5

Headlights

Aiming control (See adaptive front

lighting system (AFS)) . . . . . . . . . . .2-31

Bulb replacement . . . . . . . . . . . . . 8-31

Headlight switch . . . . . . . . . . . . . . 2-29

Xenon headlights . . . . . . . . . . . . . 2-29

Headphones (See INFINITI mobile

entertainment system) . . . . . . . . .4-64 , 4-72

Heated seats . . . . . . . . . . . . . . . . . .2-34

Heater

Automatic climate control . . . . . . . . .4-29

Engine block heater . . . . . . . . . . . . 5-57

HomeLink

T Universal Transceiver . . . . . . .2-51

Hood release . . . . . . . . . . . . . . . . . .3-17

Hook, Coat hooks . . . . . . . . . . . . . . .2-43

Horn . . . . . . . . . . . . . . . . . . . . . . .2-34

I

Ignition switch (Push-button) . . . . . . . . . .5-8

Ignition switch, Automatic transmission

models . . . . . . . . . . . . . . . . . . . . . .5-11

Immobilizer system . . . . . . . . . . . . . .2-25

In-cabin microfilter . . . . . . . . . . . . . . .4-33

Indicator lights . . . . . . . . . . . . . . . . .2-18

Indicator, Dot matrix display . . . . . . . . .2-21

INFINITI mobile entertainment system

(MES) . . . . . . . . . . . . . . . . . . . . . .4-62

10-3

w

—

—

05/15/09—pattie

X

INFINITI Vehicle Immobilizer System . . . . .2-25

INFINITI voice recognition standard mode . .4-98

INFINITI voice recognition system . . . . . .4-98

INFO button . . . . . . . . . . . . . . . . . . .4-8

Inside mirror . . . . . . . . . . . . . . . . . .3-23

Inspection/maintenance (I/M) test . . . . . .9-22

Instrument brightness control . . . . . . . .2-32

Instrument panel . . . . . . . . . . . . . . . .2-3

Intelligent cruise control (ICC) system . . . .5-25

Intelligent Cruise Control (ICC) system

warning light . . . . . . . . . . . . . . . . . .2-15

Intelligent cruise control (ICC) system,

Preview function . . . . . . . . . . . . . . . .5-45

Intelligent Key . . . . . . . . . . . . . . . . . .3-2

Intelligent Key system . . . . . . . . . . . . .3-6

Intelligent Key system

Intelligent Key system warning light . . .2-15

Key operating range . . . . . . . . . . . . 3-8

Key operation . . . . . . . . . . . . . . . . 3-9

Remote keyless operation . . . . . . . . 3-14

Warning signals . . . . . . . . . . . . . . 3-11

Interior light control switch . . . . . . . . . .2-49

Interior light replacement . . . . . . . . . . .8-32

Interior lights . . . . . . . . . . . . . . . . . .2-48

Interior trunk lid release . . . . . . . . . . . .3-19

iPod

T player operation . . . . . . . . . . . .4-48

ISOFIX child restraint . . . . . . . . . . . . . .1-21

J

Jump starting . . . . . . . . . . . . . . . . . . .6-7

K

Keyless entry, With Intelligent Key system

(See Intelligent Key system) . . . . . . . . . .3-14

Keys . . . . . . . . . . . . . . . . . . . . . . . .3-2

Keys, For Intelligent Key system . . . . . . . .3-6

Labels

Air bag warning labels . . . . . . . . . . .1-52

Air conditioner specification label . . . . 9-13

Emission control information label . . . 9-12

Engine serial number . . . . . . . . . . . 9-12

F.M.V.S.S./C.M.V.S.S. certification

label . . . . . . . . . . . . . . . . . . . . . 9-12

Tire and Loading information label . . . 9-13

Vehicle identification number (VIN) . . . 9-11

L

Lane Departure Prevention (LDP) ON

indicator light . . . . . . . . . . . . . . . . . .2-19

Lane Departure Prevention (LDP) system . . .5-19

Lane departure warning (LDW) switch . . . .2-36

Lane departure warning (LDW) system . . . .5-17

Lane Departure Warning (LDW) system/Lane

Departure Prevention (LDP) system . . . . . .5-16

Lane departure warning chime . . . . . . . .2-21

Lane departure warning light . . . . . . . . .2-15

LATCH system . . . . . . . . . . . . . . . . . .1-21

License plate, Installing front license

plate . . . . . . . . . . . . . . . . . . . . . . .9-14

Light

Air bag warning light . . . . . . . . . . . .1-53

Bulb replacement . . . . . . . . . . . . . 8-30

Fog light switch . . . . . . . . . . . . . . 2-33

Headlight switch . . . . . . . . . . . . . . 2-29

Headlights bulb replacement . . . . . . . 8-31

Indicator lights . . . . . . . . . . . . . . . 2-18

Interior light control switch . . . . . . . 2-49

Interior lights . . . . . . . . . . . . . . . 2-48

Map lights . . . . . . . . . . . . . . . . . 2-49

Personal lights . . . . . . . . . . . . . . . 2-49

Trunk light . . . . . . . . . . . . . . . . . 2-51

Vanity mirror lights . . . . . . . . . . . . 2-50

Warning/indicator lights and audible

reminders . . . . . . . . . . . . . . . . . . 2-13

Xenon headlights . . . . . . . . . . . . . 2-29

Light replacement . . . . . . . . . . . . . . .8-30

Lights, Exterior and interior light

replacement . . . . . . . . . . . . . . . . . .8-32

Loading information (See vehicle loading

information) . . . . . . . . . . . . . . . . . . .9-15

Lock

Automatic door locks . . . . . . . . . . . .3-5

Door locks . . . . . . . . . . . . . . . . . . 3-4

Power door lock . . . . . . . . . . . . . . . 3-4

Trunk lid . . . . . . . . . . . . . . . . . . 3-17

Locking with mechanical key . . . . . . . . . .3-4

Low fuel warning light . . . . . . . . . . . . .2-15

Low tire pressure warning light . . . . . . . .2-15

Low tire pressure warning system (See tire

pressure monitoring system (TPMS)) . . . . .5-3

Maintenance

Battery . . . . . . . . . . . . . . . . . . . .8-17

General maintenance . . . . . . . . . . . . 8-2

Inside the vehicle . . . . . . . . . . . . . . 8-3

Maintenance precautions . . . . . . . . . 8-5

Maintenance requirements . . . . . . . . 8-2

Outside the vehicle . . . . . . . . . . . . . 8-2

Seat belt maintenance . . . . . . . . . . . 1-19

10-4

w

—

—

05/15/09—pattie

X

M

Malfunction indicator light (MIL) . . . . . . .2-19

Map lights . . . . . . . . . . . . . . . . . . .2-49

Mechanical key (Intelligent Key system) . . .3-3

Memory storage, Automatic drive

positioner . . . . . . . . . . . . . . . . . . . .3-27

Meters and gauges . . . . . . . . . . . . . . .2-5

Meters and gauges, Instrument brightness

control . . . . . . . . . . . . . . . . . . . . . .2-32

Mirror

Inside mirror . . . . . . . . . . . . . . . .3-23

Outside mirrors . . . . . . . . . . . . . . 3-24

Mobile entertainment system (MES) . . . . .4-62

Monitor, Rearview monitor . . . . . . . . . .4-22

Moonroof . . . . . . . . . . . . . . . . . . . .2-46

Music box hard-disk drive audio system . .4-50

N

Net, Cargo net . . . . . . . . . . . . . . . . .2-43

New vehicle break-in . . . . . . . . . . . . .5-46

O

Odometer . . . . . . . . . . . . . . . . . . . . .2-6

Off-road recovery. . . . . . . . . . . . . . . . . 5-5

Oil

Capacities and recommended fuel/

lubricants . . . . . . . . . . . . . . . . . . .9-2

Changing engine oil and filter . . . . . . 8-12

Checking engine oil level . . . . . . . . . 8-12

Engine oil . . . . . . . . . . . . . . . . . . 8-12

Engine oil viscosity . . . . . . . . . . . . . 9-6

Operation, Indicators for operation (dot

matrix) . . . . . . . . . . . . . . . . . . . . . .2-22

Outside mirrors . . . . . . . . . . . . . . . . .3-24

Owner’s Manual/Service Manual order

information . . . . . . . . . . . . . . . . . . .9-23

P

Panic alarm . . . . . . . . . . . . . . . . . . .3-15

Parking

Parking brake operation . . . . . . . . . .5-16

Parking on hills . . . . . . . . . . . . . . 5-48

Parking brake break-in . . . . . . . . . . . .5-50

Personal lights . . . . . . . . . . . . . . . . .2-49

Phone

Bluetooth

T Hands-Free Phone System

(with navigation system) . . . . . . . . .4-74

Bluetooth

T Hands-Free Phone System

(without navigation system) . . . . . . . 4-84

Car phone or CB radio . . . . . . . . . . 4-73

Power

Power door lock . . . . . . . . . . . . . . .3-4

Power outlet . . . . . . . . . . . . . . . . 2-38

Power steering fluid . . . . . . . . . . . . 8-16

Power steering system . . . . . . . . . . 5-49

Power windows . . . . . . . . . . . . . . 2-43

Power front seat adjustment . . . . . . . . . .1-2

Pre-crash seat belts . . . . . . . . . . . . . . .1-15

Precautions

All-wheel drive (AWD) driving safety . . . .5-7

Audio operation . . . . . . . . . . . . . . 4-34

Braking precautions . . . . . . . . . . . . 5-49

Child restraints . . . . . . . . . . . . . . . 1-19

Cruise control . . . . . . . . . . . . . . . 5-23

Maintenance . . . . . . . . . . . . . . . . . 8-5

Seat belt usage . . . . . . . . . . . . . . . 1-12

Supplemental restraint system . . . . . . 1-40

When starting and driving . . . . . . . . . 5-2

Preview function (for Intelligent cruise

control system) . . . . . . . . . . . . . . . . .5-45

Preview Function warning light . . . . . . . .2-17

Push starting . . . . . . . . . . . . . . . . . .6-10

Push-button ignition switch . . . . . . . . . .5-8

R

Radio . . . . . . . . . . . . . . . . . .4-34 , 4-60

Radio

Car phone or CB radio . . . . . . . . . . .4-73

FM-AM-SAT radio with Compact Disc

(CD) player/changer . . . . . . . . . . . . 4-43

Rain-sensing auto wiper system . . . . . . .2-28

Rapid air pressure loss . . . . . . . . . . . . .5-6

Readiness for inspection/maintenance

(I/M) test . . . . . . . . . . . . . . . . . . . .9-22

Rear Active Steer system . . . . . . . . . . .5-55

Rear Active Steer warning light . . . . . . . .2-17

Rear door lock, Child safety rear door lock . .3-6

Rear seat adjustment . . . . . . . . . . . . . .1-4

Rear seats . . . . . . . . . . . . . . . . . . . .1-4

Rear sunshade . . . . . . . . . . . . . . . . .2-47

Rear window and outside mirror defroster

switch . . . . . . . . . . . . . . . . . . . . . .2-28

Rearview monitor . . . . . . . . . . . . . . . .4-22

Recorders, Event data . . . . . . . . . . . . .9-23

Registering your vehicle in another

country . . . . . . . . . . . . . . . . . . . . .9-10

Remote controller (DVD) . . . . . . . . . . . .4-71

10-5

w

—

—

05/19/09—tbrooks

X
