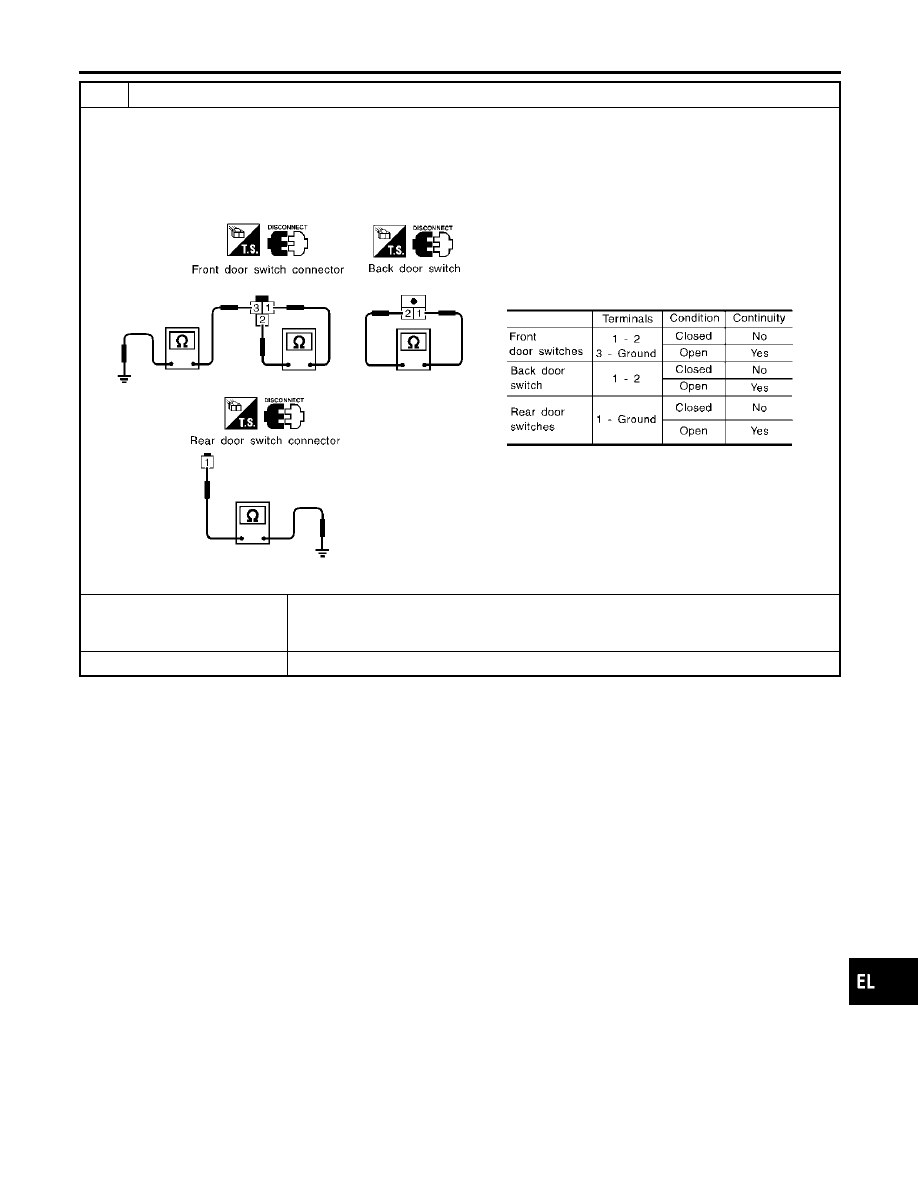

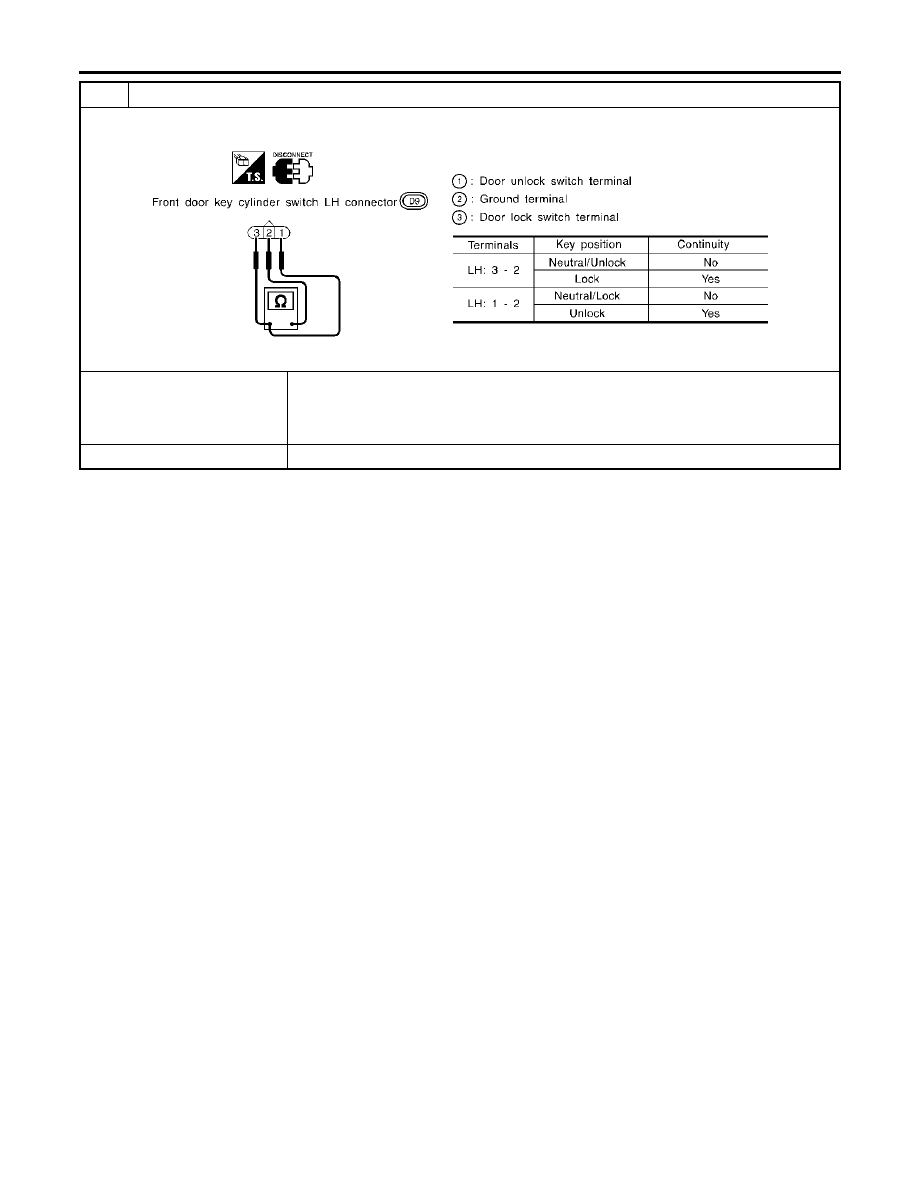

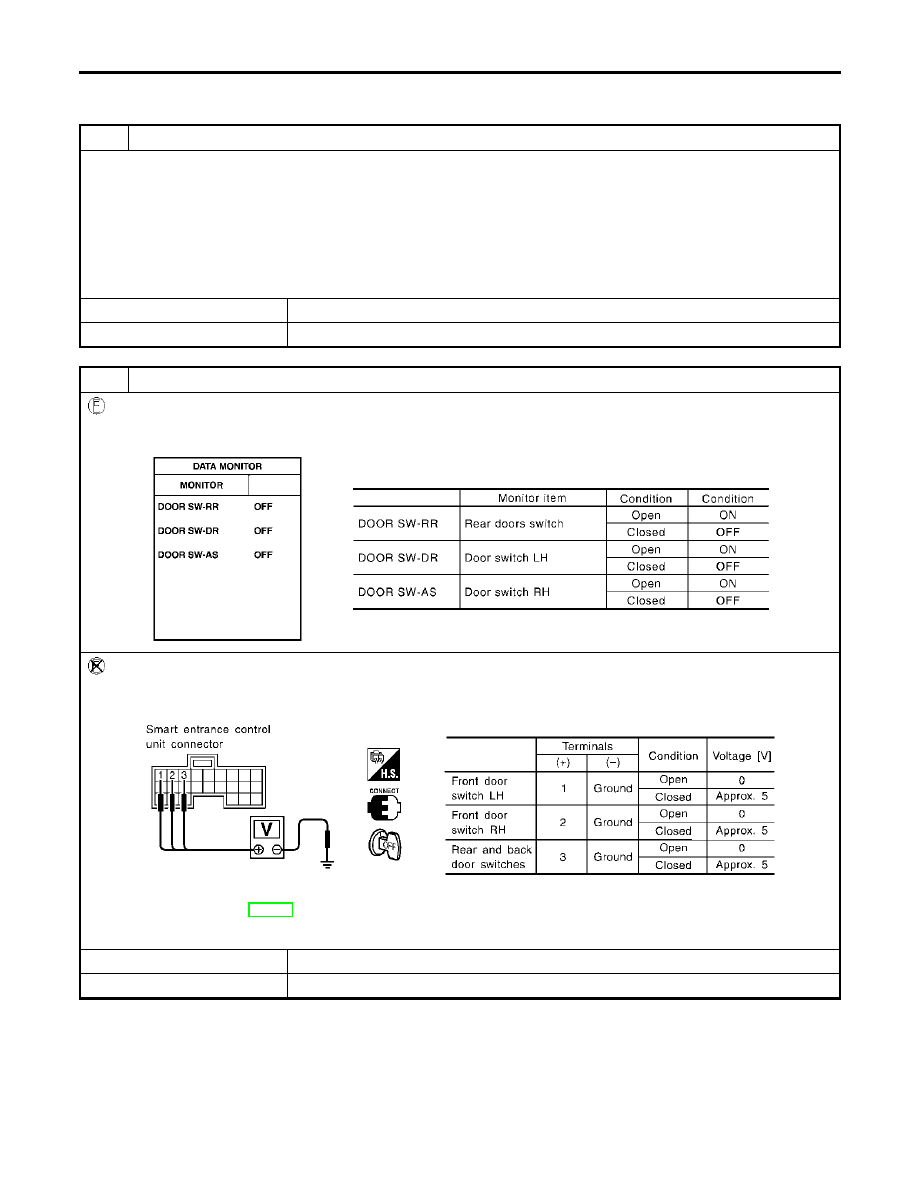

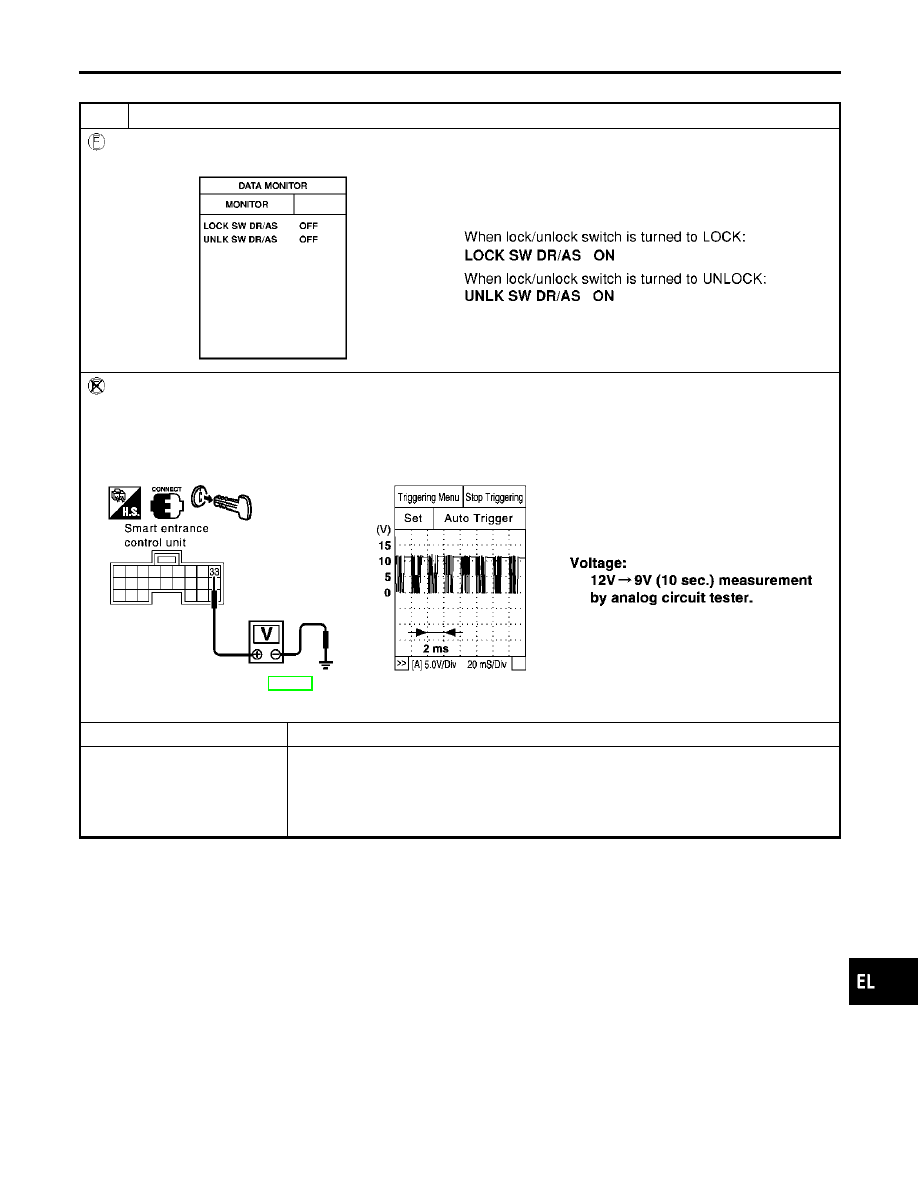

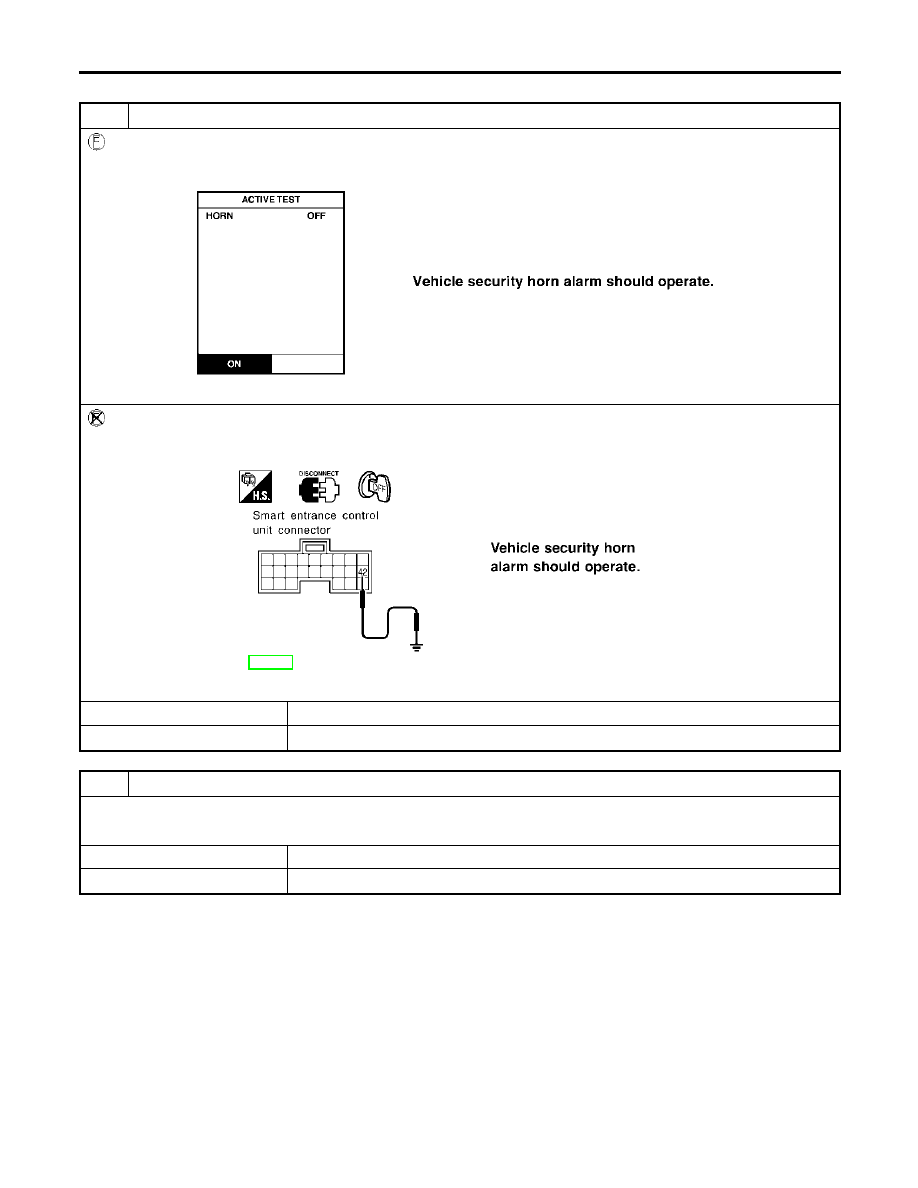

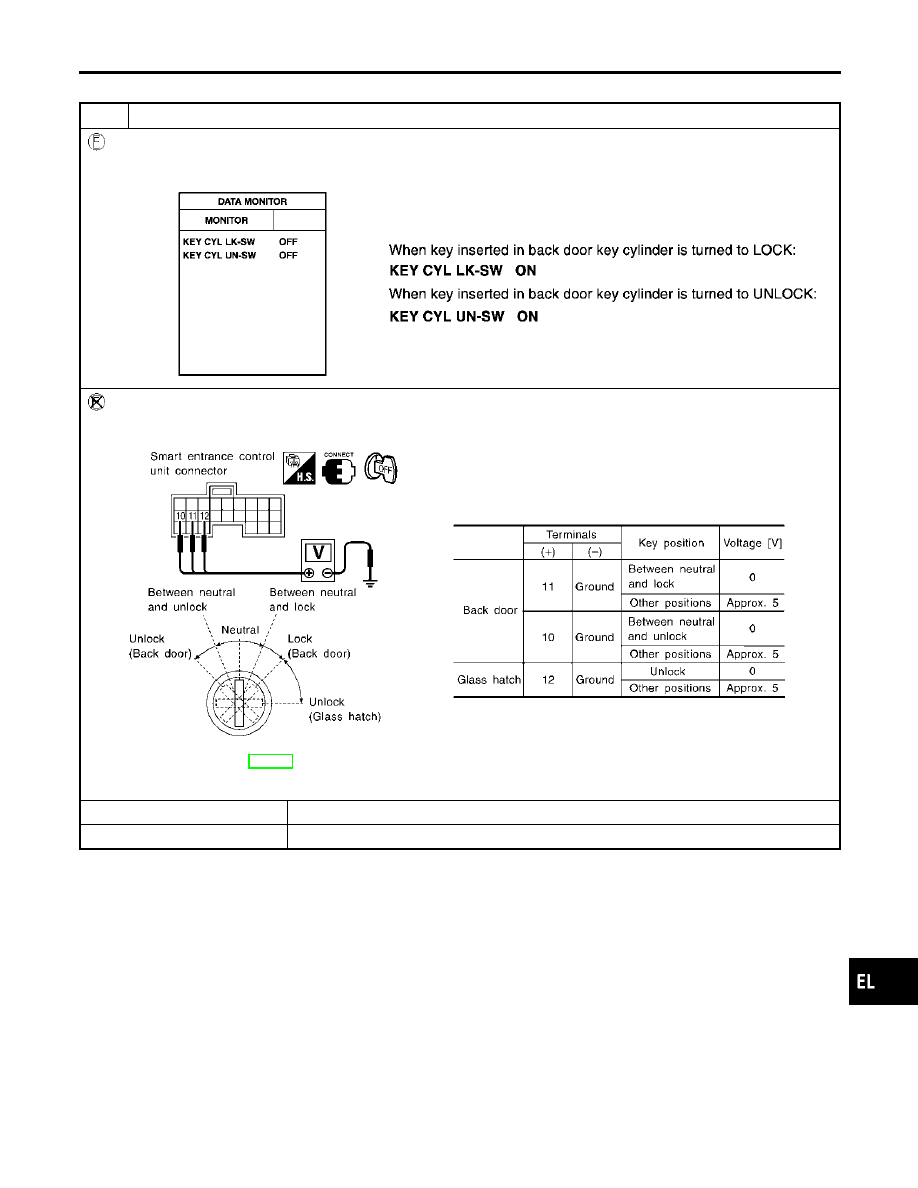

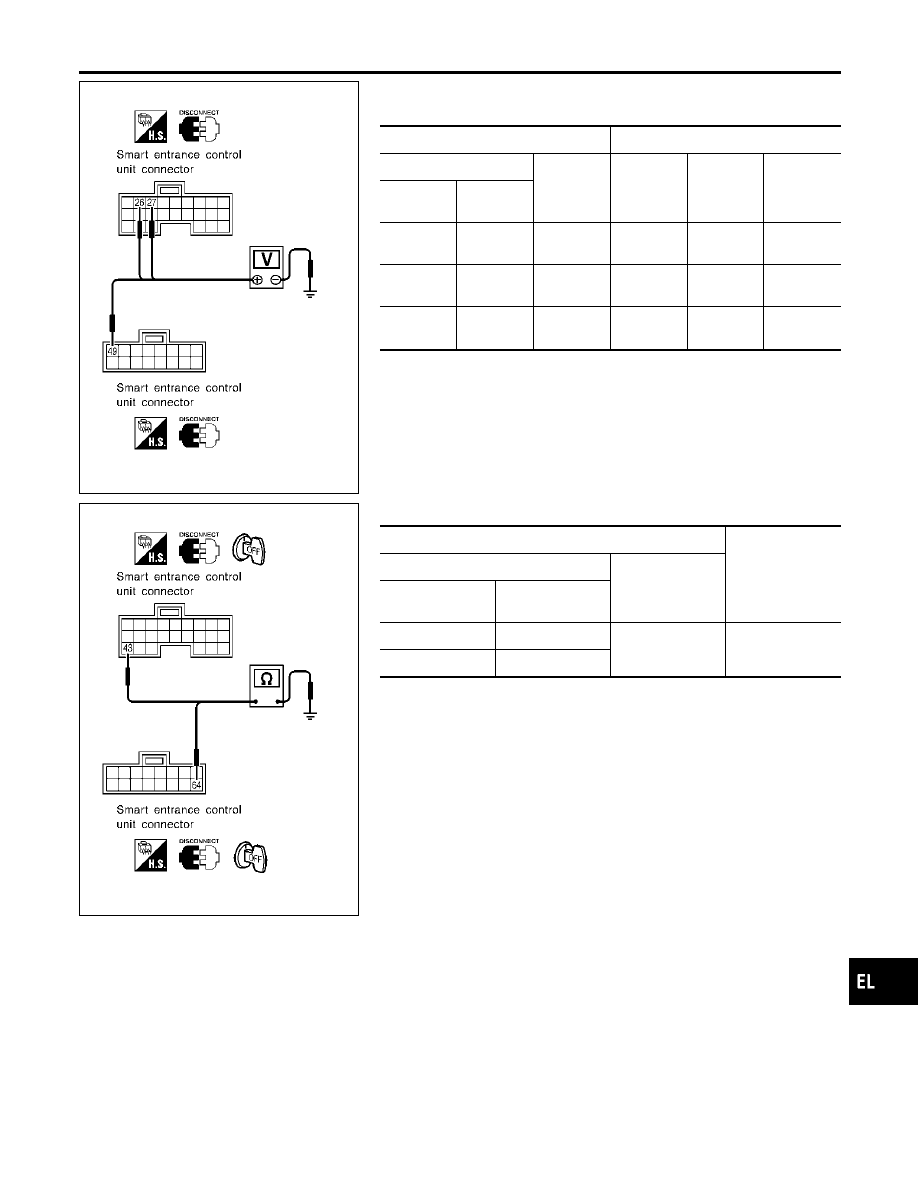

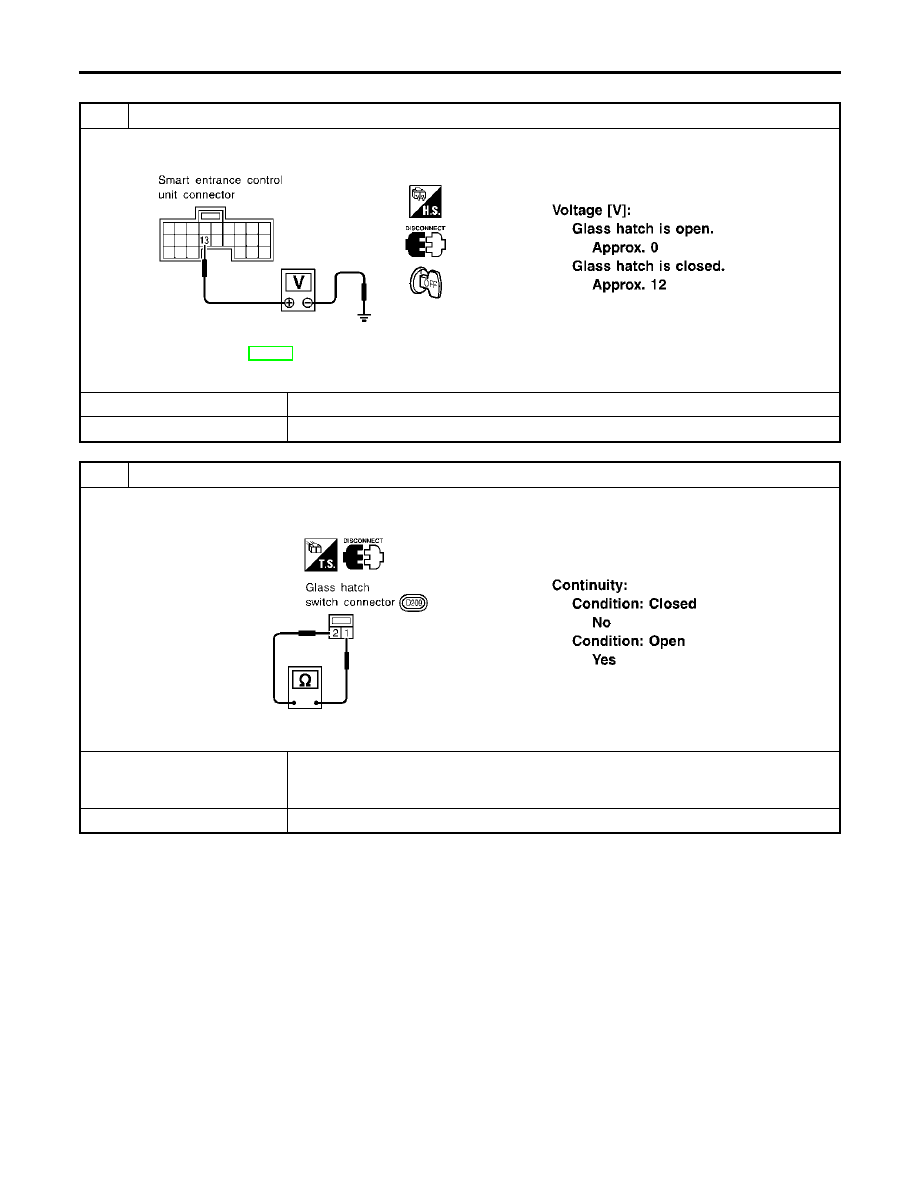

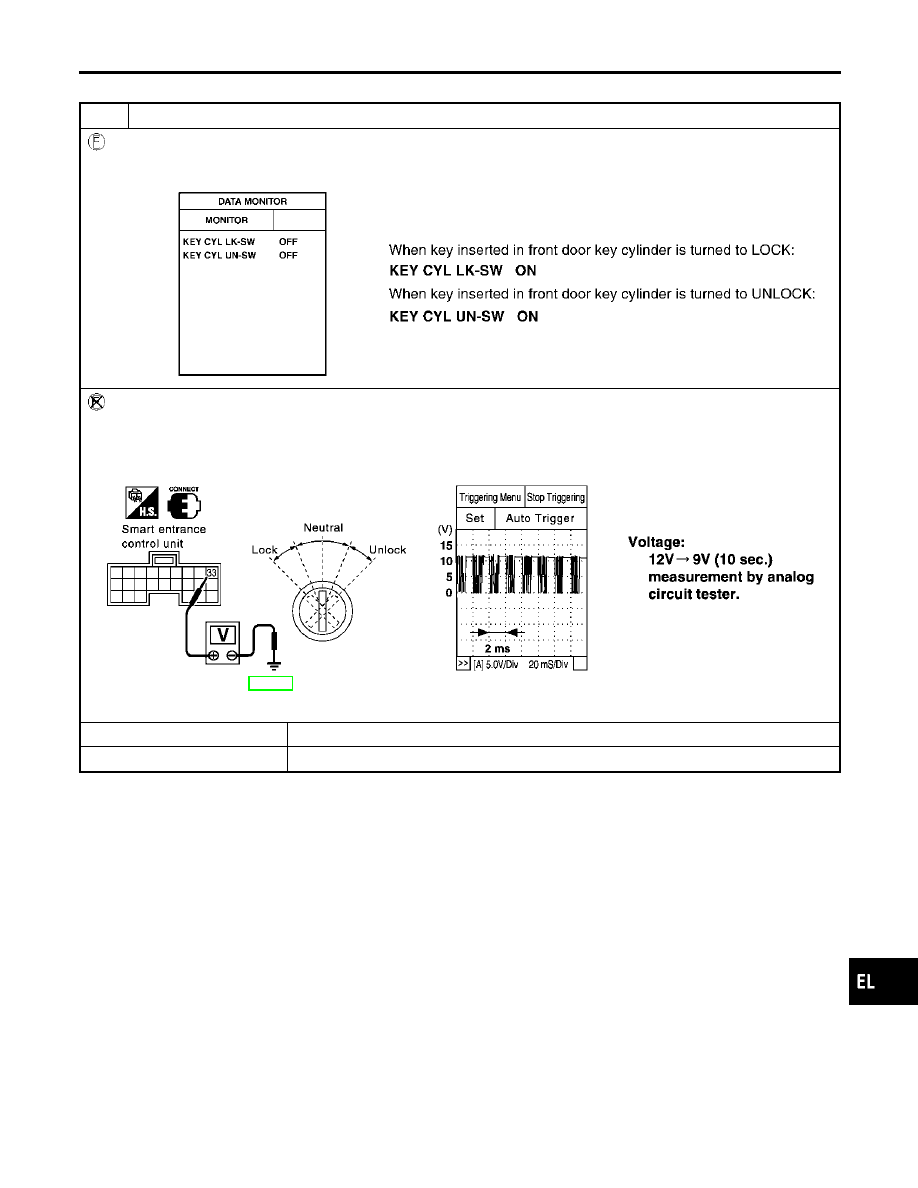

SEL281Y POWER SUPPLY AND GROUND CIRCUIT CHECK NBEL0406S03 Power Supply Circuit Check NBEL0406S0301 Terminals Ignition switch position (+) (−) OFF ACC ON Connector Terminal (Wire color) M123 49 (G/R) Ground Battery Battery Battery M122 26 (G/W) Ground 0V Battery Battery M122 27 (W/B) Ground 0V 0V Battery If NG, check the following. 쐌 7.5A fuse [No. 24, located in fuse block (J/B)] 쐌 7.5A fuse [No. 11, located in fuse block (J/B)] 쐌 10A fuse [No. 10, located in fuse block (J/B)] 쐌 Harness for open or short between smart entrance control unit SEL282Y Ground Circuit Check NBEL0406S0302 Terminals Continuity (+) (−) Connector Terminal (Wire color) M122 43 (B) Ground Yes M123 64 (B) GI MA EM LC EC FE AT TF PD AX SU BR ST RS BT HA SC IDX VEHICLE SECURITY (THEFT WARNING) SYSTEM Trouble Diagnoses (Cont’d) EL-469 |
