Infiniti I30. Emission Control System (2003 year). Instruction - part 35

7

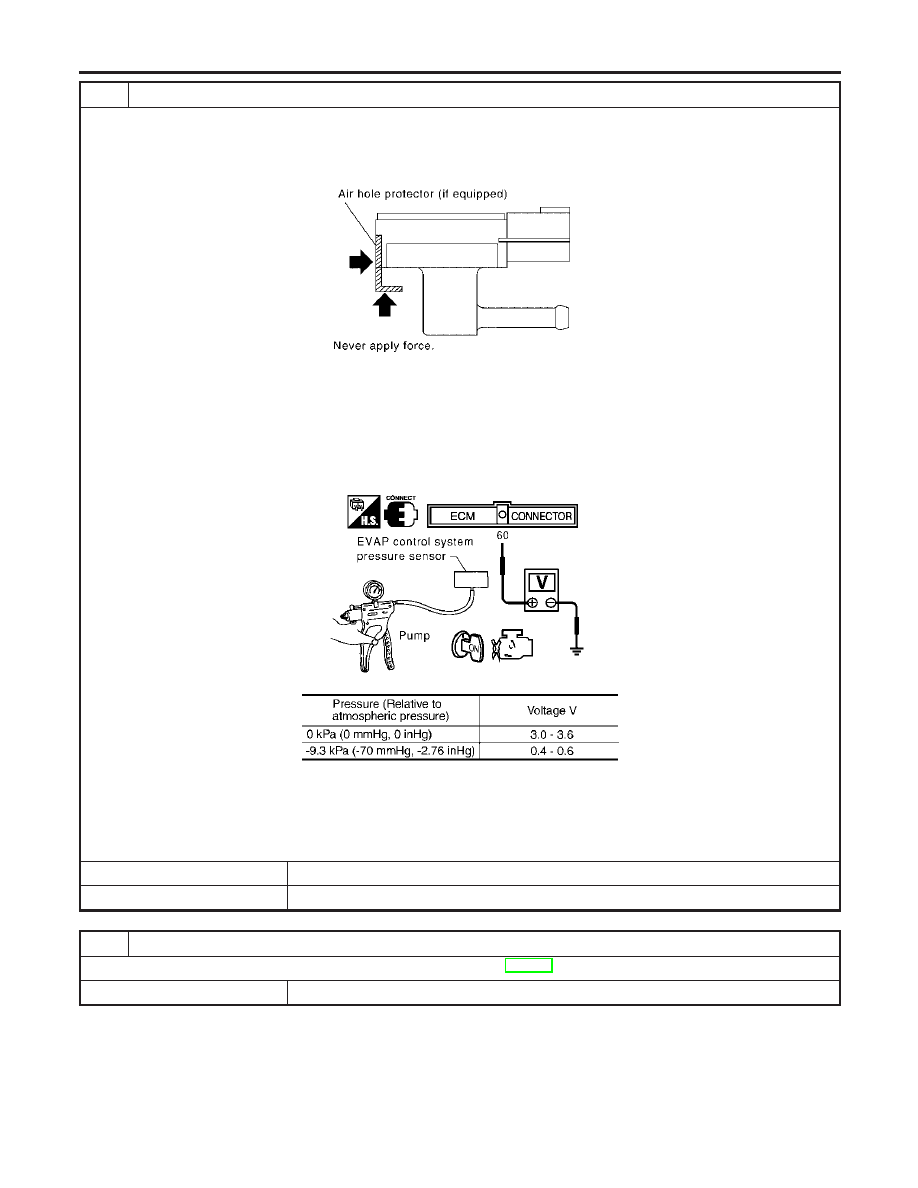

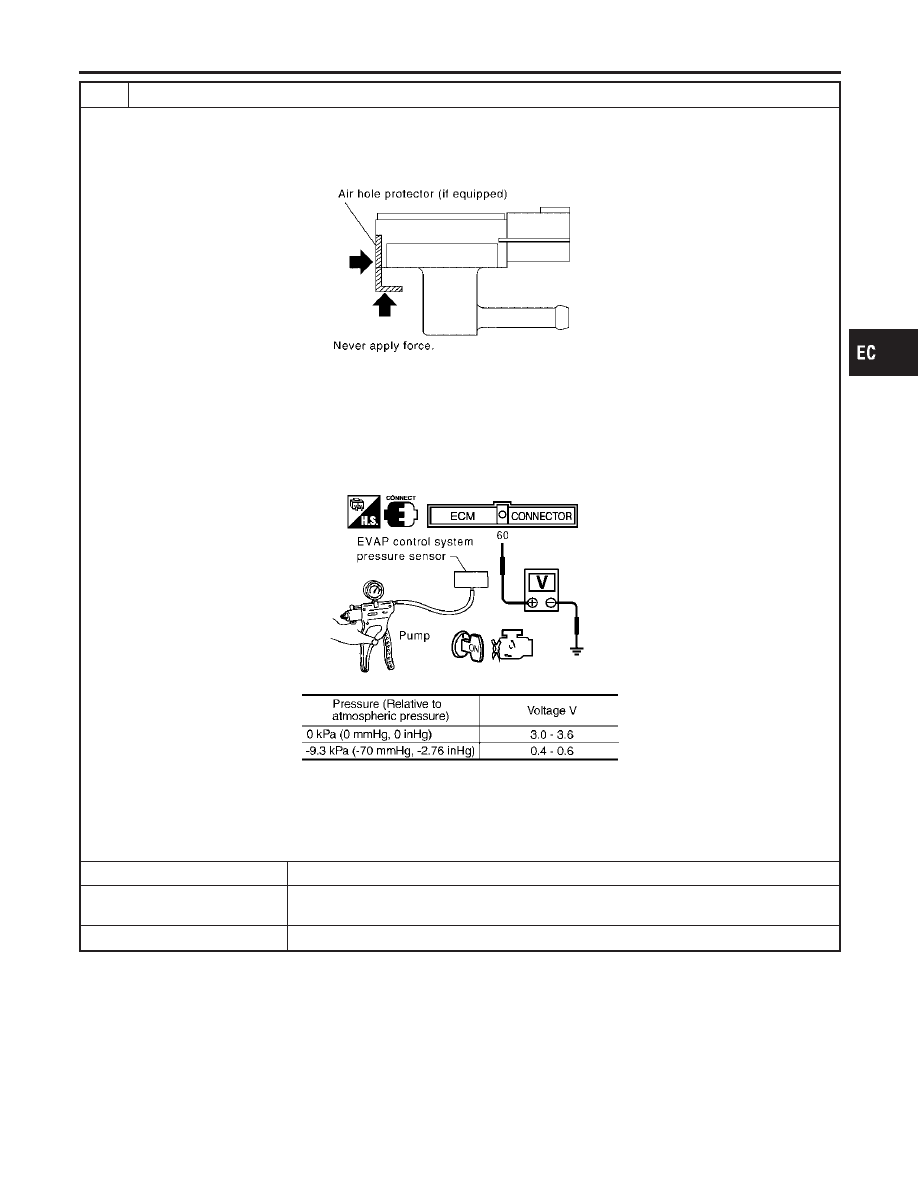

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR

1. Remove EVAP control system pressure sensor with its harness connector connected.

CAUTION:

Never apply force to the air hole protector of the sensor if equipped.

SEF799W

2. Remove hose from EVAP control system pressure sensor.
3. Turn ignition switch “ON”.
4. Use pump to apply vacuum and pressure to EVAP control system pressure sensor as shown in figure.

CAUTION:

쐌

Always calibrate the vacuum pump gauge when using it.

쐌

Do not apply below −20 kPa (−150 mmHg, −5.91 inHg) or over 20 kPa (150 mmHg, 5.91 inHg) of pressure.

5. Check input voltage between ECM terminal 60 and ground.

SEC908C

MTBL1159

CAUTION:

Discard and EVAP control system pressure sensor which has been dropped from a height of more than 0.5 m
(19.7 in) onto a hard surface such as a concrete floor; use a new one.

OK or NG

OK (With CONSULT-II)

䊳

GO TO 8.

OK (Without CONSULT-
II)

䊳

GO TO 9.

NG

䊳

Replace EVAP control system pressure sensor.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1444 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-545

8

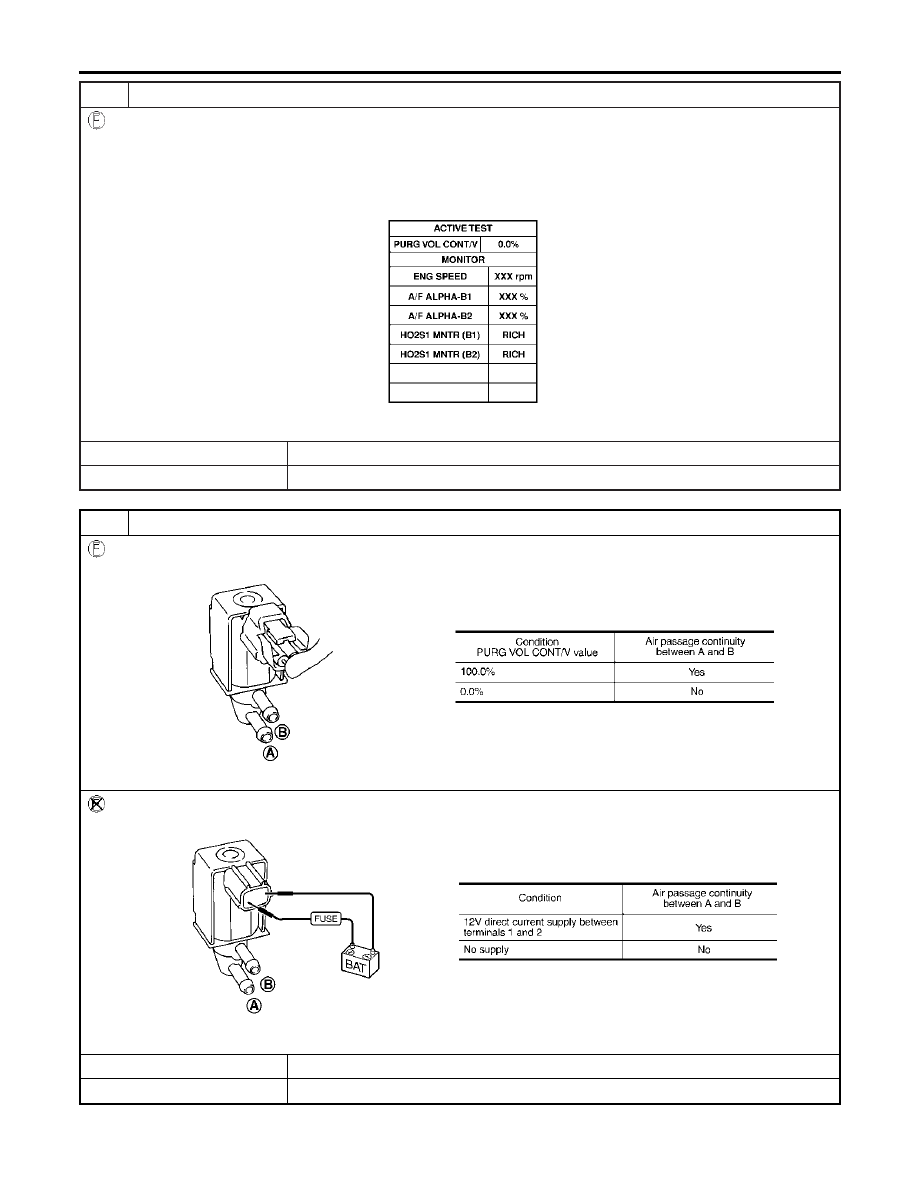

CHECK EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

With CONSULT-II

1. Turn ignition switch “OFF”.
2. Reconnect harness connectors disconnected.
3. Start engine.
4. Perform “PURG VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II. Check that engine speed varies according

to the valve opening.

SEC142D

OK or NG

OK

䊳

GO TO 10.

NG

䊳

GO TO 9.

9

CHECK EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

With CONSULT-II

Check air passage continuity of EVAP canister purge volume control solenoid valve under the following conditions.

SEF334X

Without CONSULT-II

Check air passage continuity of EVAP canister purge volume control solenoid valve under the following conditions.

SEF335X

OK or NG

OK

䊳

GO TO 10.

NG

䊳

Replace EVAP canister purge volume control solenoid valve.

DTC P1444 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-546

10

CHECK RUBBER TUBE FOR CLOGGING

1. Disconnect rubber tube connected to EVAP canister vent control valve.
2. Check the rubber tube for clogging.

OK or NG

OK

䊳

GO TO 11.

NG

䊳

Clean the rubber tube using an air blower.

11

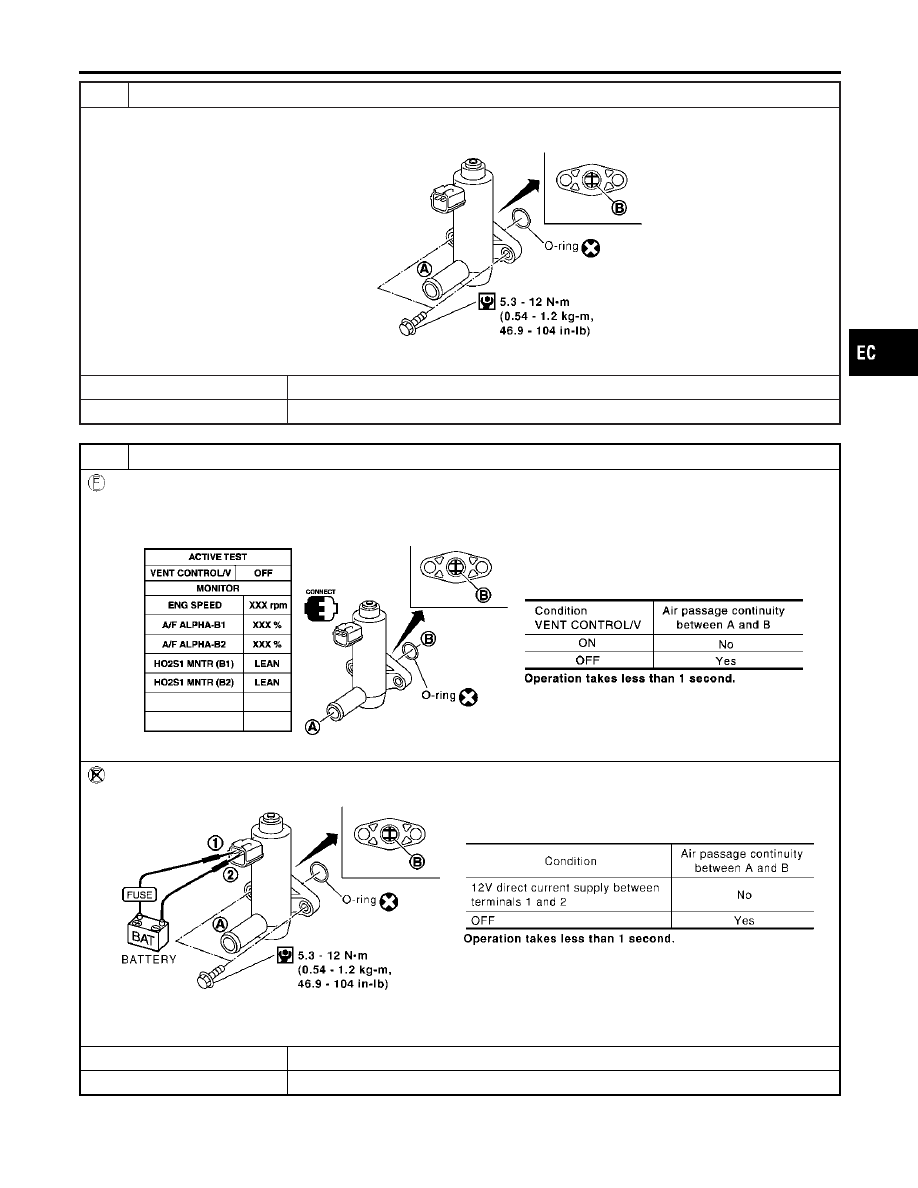

CHECK EVAP CANISTER VENT CONTROL VALVE-I

1. Remove EVAP canister vent control valve from EVAP canister.
2. Check portion B of EVAP canister vent control valve for being rusted.

SEF376Z

OK or NG

OK

䊳

GO TO 12.

NG

䊳

Replace EVAP canister vent control valve.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1444 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-547

12

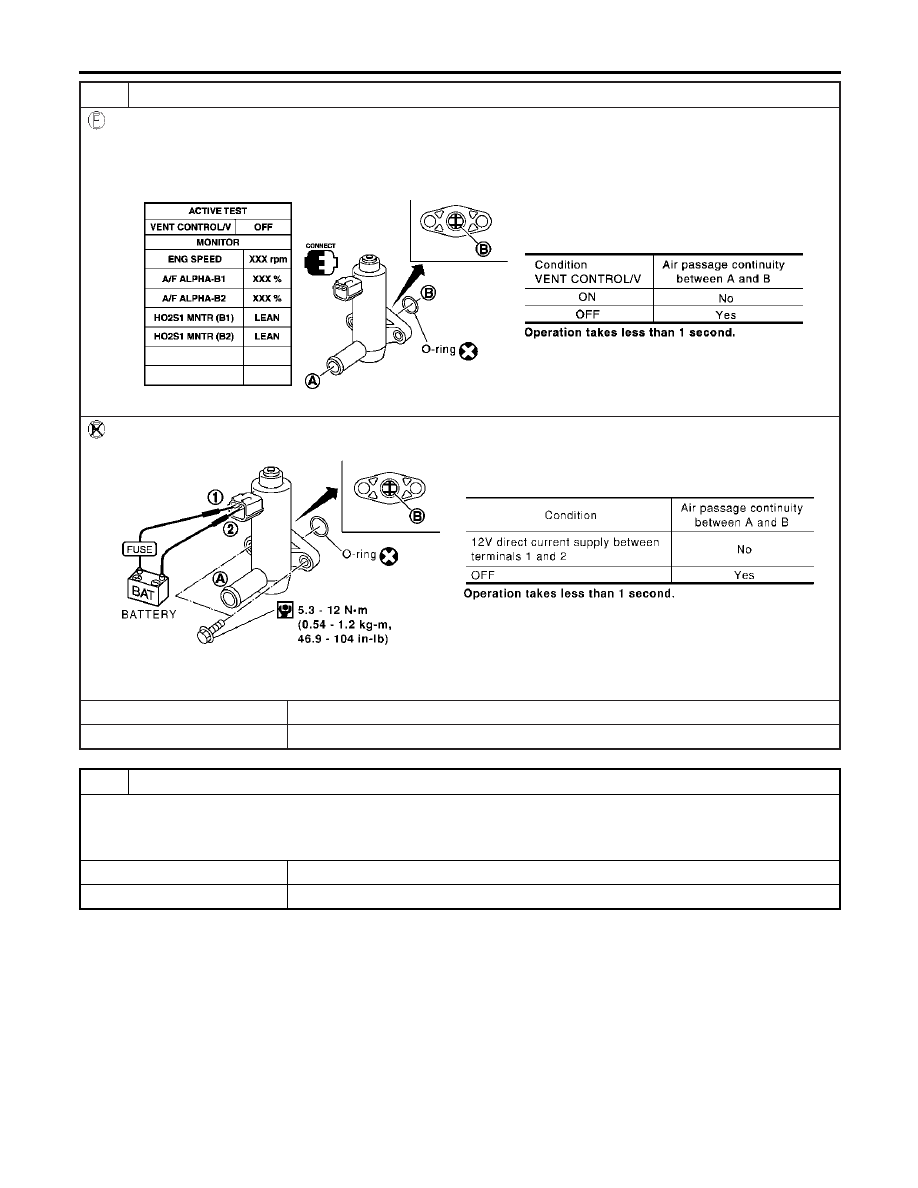

CHECK EVAP CANISTER VENT CONTROL VALVE-II

With CONSULT-II

1. Reconnect harness connectors disconnected.
2. Turn ignition switch “ON”.
3. Perform “VENT CONTROL/V” in “ACTIVE TEST” mode.
4. Check air passage continuity and operation delay time.

SEC158D

Without CONSULT-II

Check air passage continuity and operation delay time under the following conditions.

SEF378Z

Make sure new O-ring is installed properly.

OK or NG

OK

䊳

GO TO 14.

NG

䊳

GO TO 13.

13

CHECK EVAP CANISTER VENT CONTROL VALVE-III

1. Clean the air passage (Portion A to B) of EVAP canister vent control valve using an air blower.
2. Perform procedure 9 again.

OK or NG

OK

䊳

GO TO 14.

NG

䊳

Replace EVAP canister vent control valve.

DTC P1444 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-548

14

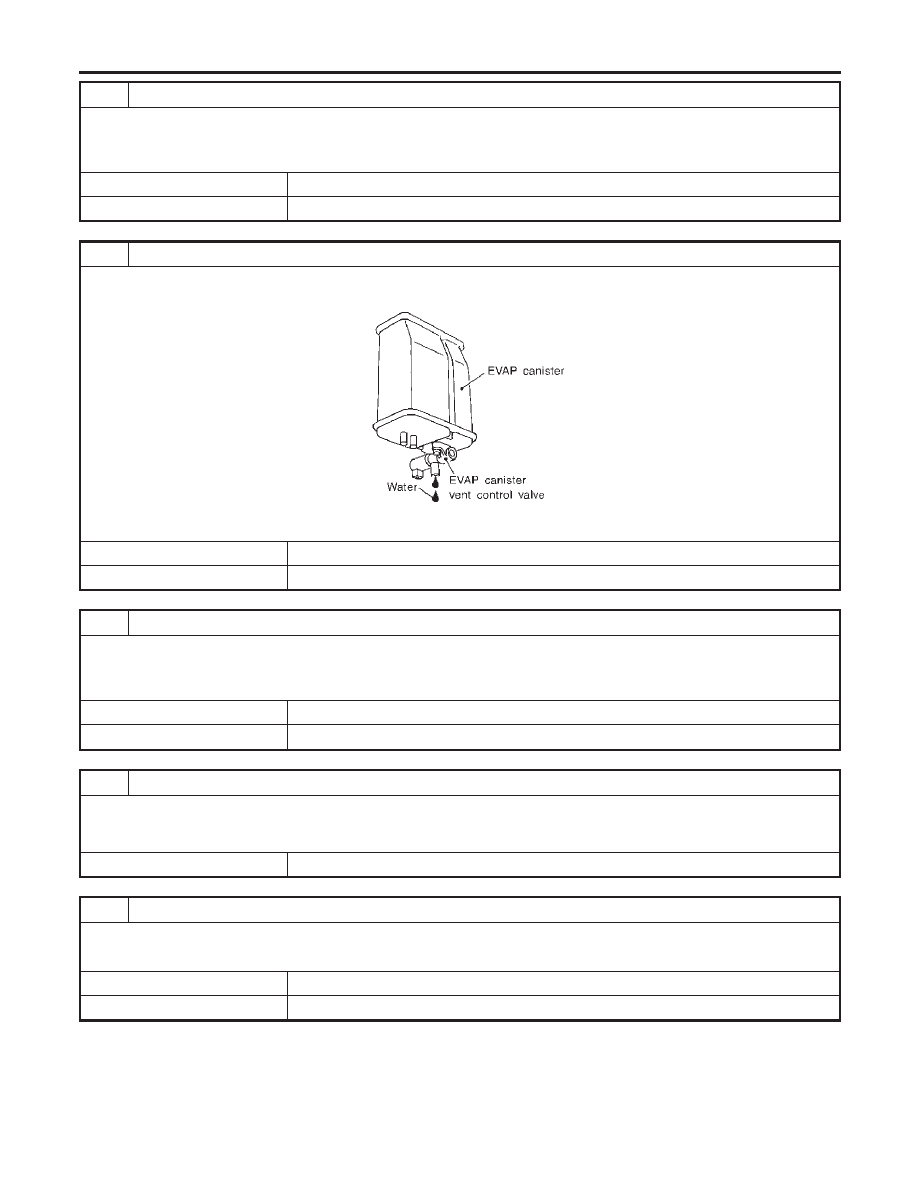

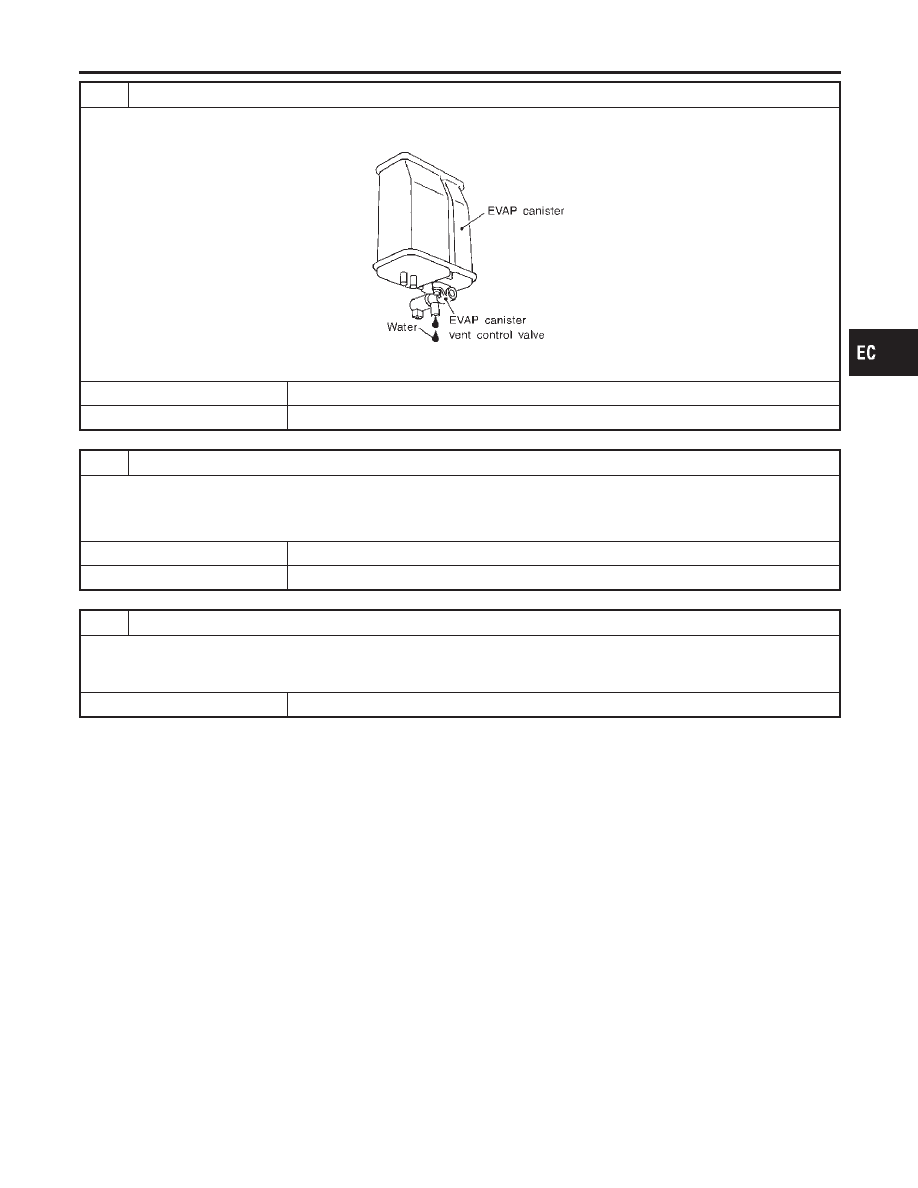

CHECK IF EVAP CANISTER SATURATED WITH WATER

1. Remove EVAP canister with EVAP canister vent control valve attached.
2. Check if water will drain from the EVAP canister.

SEF596U

Yes or No

Yes

䊳

GO TO 15.

No

䊳

GO TO 18.

15

CHECK EVAP CANISTER

Weigh the EVAP canister with the EVAP canister vent control valve attached.
The weight should be less than 1.8 kg (4.0 lb).

OK or NG

OK

䊳

GO TO 17.

NG

䊳

GO TO 16.

16

DETECT MALFUNCTIONING PART

Check the following.

쐌

EVAP canister for damage

쐌

EVAP hose between EVAP canister and water separater for clogging or poor connection

䊳

Repair hose or replace EVAP canister.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1444 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-549

17

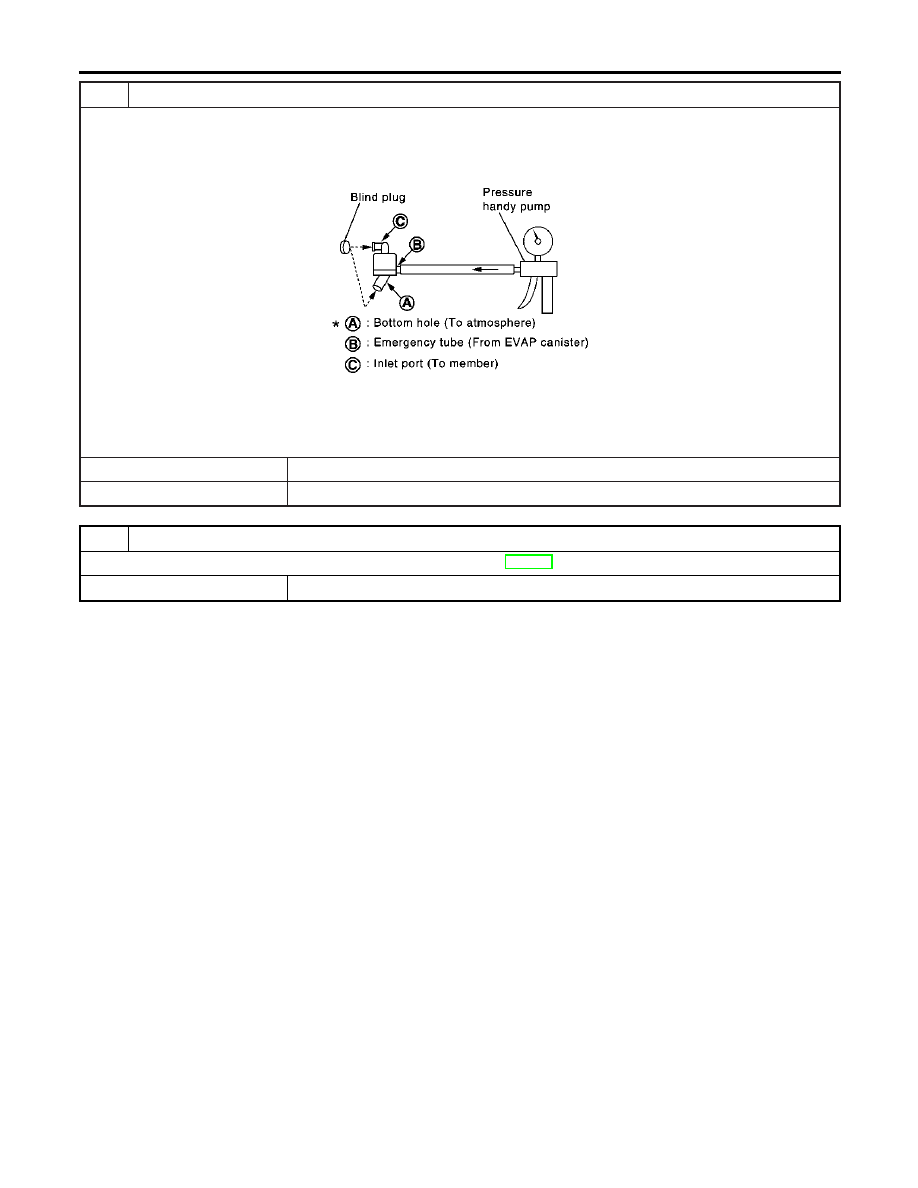

CHECK WATER SEPARATOR

1. Check visually for insect nests in the water separator air inlet.
2. Check visually for cracks or flaws in the appearance.
3. Check visually for cracks or flaws in the hose.
4. Check that A and C are not clogged by blowing air into B with A, and then C plugged.

PBIB1032E

5. In case of NG in items 2 - 4, replace the parts.
NOTE:
Do not disassemble water separator.

OK or NG

OK

䊳

GO TO 18.

NG

䊳

Clean or replace water separator.

18

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-151.

䊳

INSPECTION END

DTC P1444 EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Diagnostic Procedure (Cont’d)

EC-550

SEF381Z

SEF267X

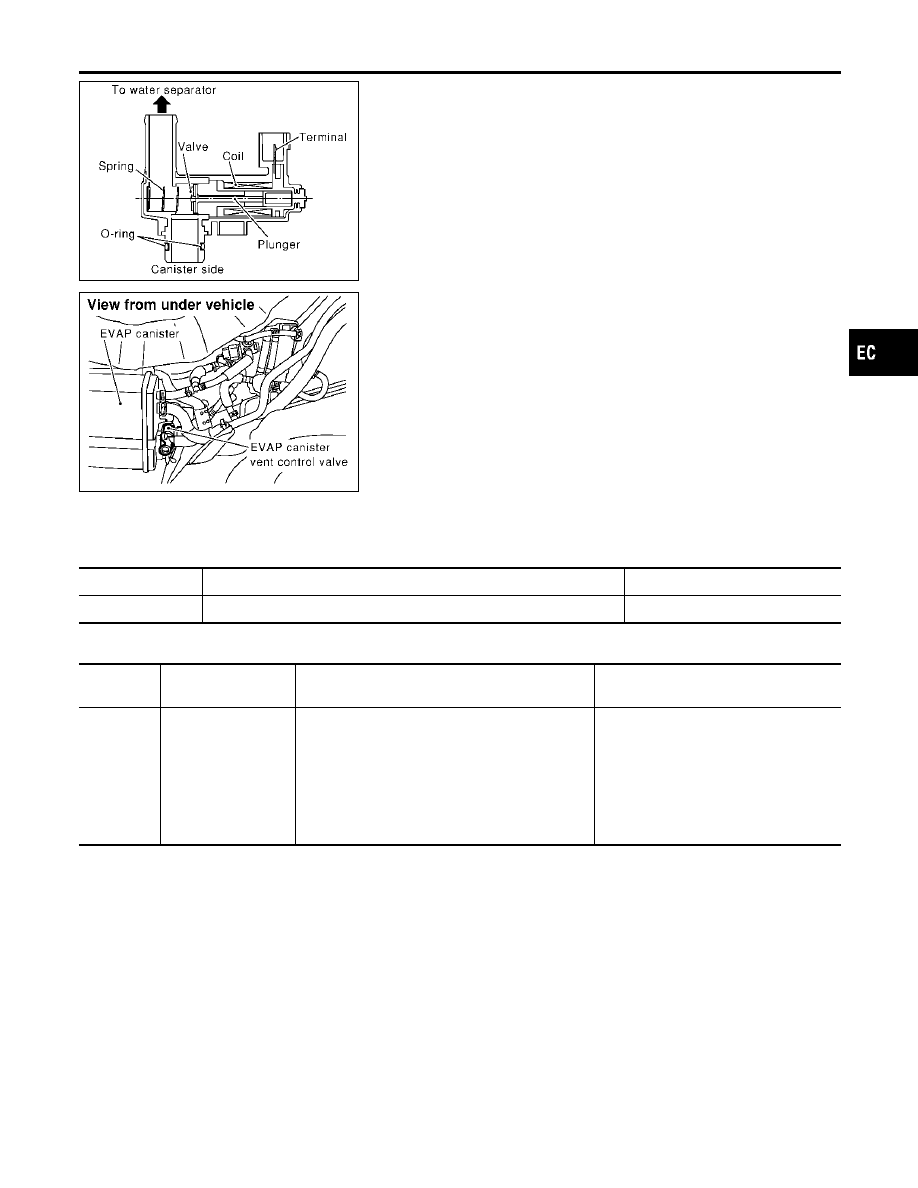

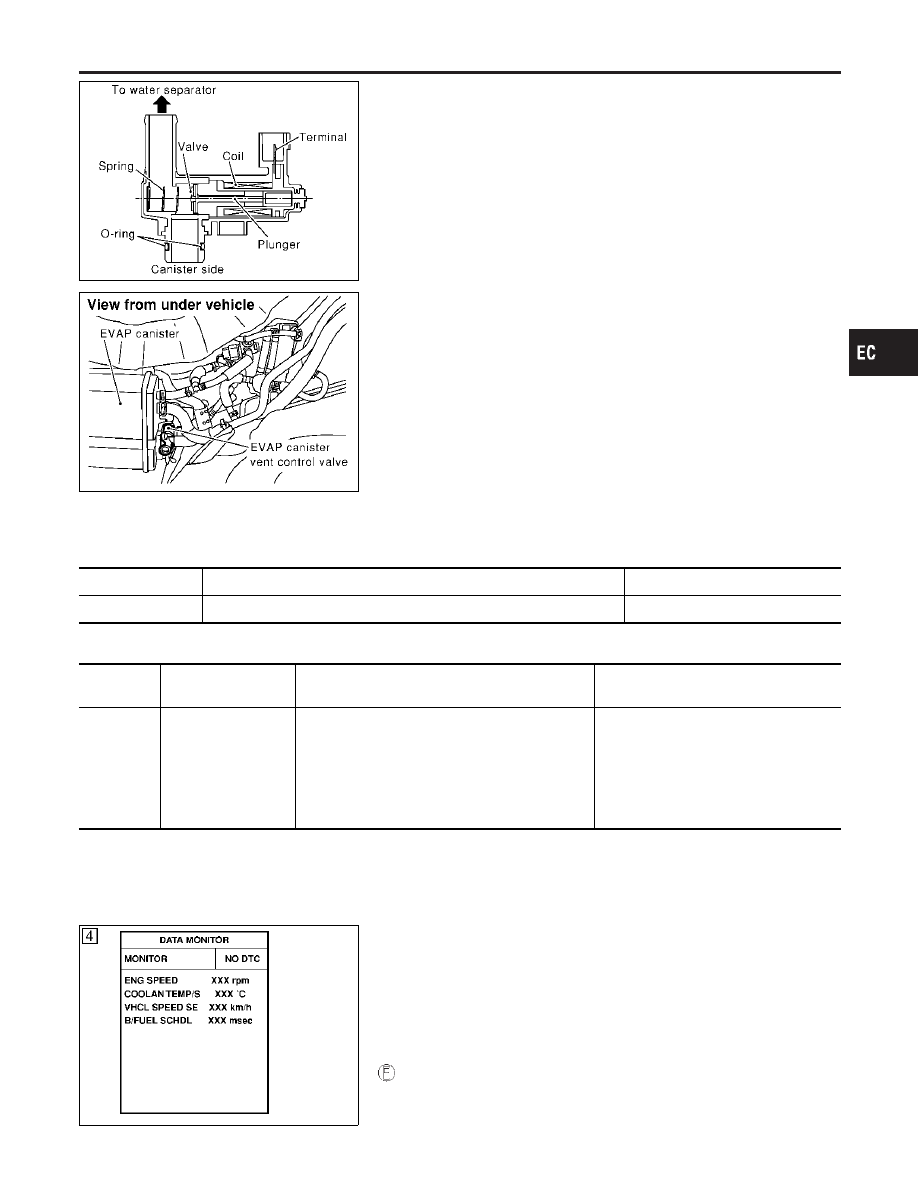

Component Description

NHEC1096

The EVAP canister vent control valve is located on the EVAP can-
ister and is used to seal the canister vent.
This solenoid valve responds to signals from the ECM. When the
ECM sends an ON signal, the coil in the solenoid valve is ener-
gized. A plunger will then move to seal the canister vent. The abil-
ity to seal the vent is necessary for the on board diagnosis of other
evaporative emission control system components.
This solenoid valve is used only for diagnosis, and usually remains
opened.
When the vent is closed, under normal purge conditions, the
evaporative emission control system is depressurized and allows
“EVAP Control System (Small Leak)” diagnosis.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1097

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

VENT CONT/V

쐌

Ignition switch: ON

OFF

On Board Diagnosis Logic

NHEC1099

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P1446
1446

EVAP canister vent
control valve closed

EVAP canister vent control valve remains closed
under specified driving conditions.

쐌

EVAP canister vent control valve

쐌

EVAP control system pressure sensor
and the circuit

쐌

Blocked rubber tube to EVAP canister
vent control valve

쐌

Water separator

쐌

EVAP canister is saturated with water.

PBIB0164E

DTC Confirmation Procedure

NHEC1100

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.

WITH CONSULT-II

NHEC1100S01

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT-II.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

Component Description

EC-551

3)

Start engine.

4)

Drive vehicle at a speed of approximately 80 km/h (50 MPH)
for a maximum of 15 minutes.

NOTE:
If a malfunction exists, NG result may be displayed quicker.
5)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-554.

WITH GST

NHEC1100S02

Follow the procedure “WITH CONSULT-II” above.

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

DTC Confirmation Procedure (Cont’d)

EC-552

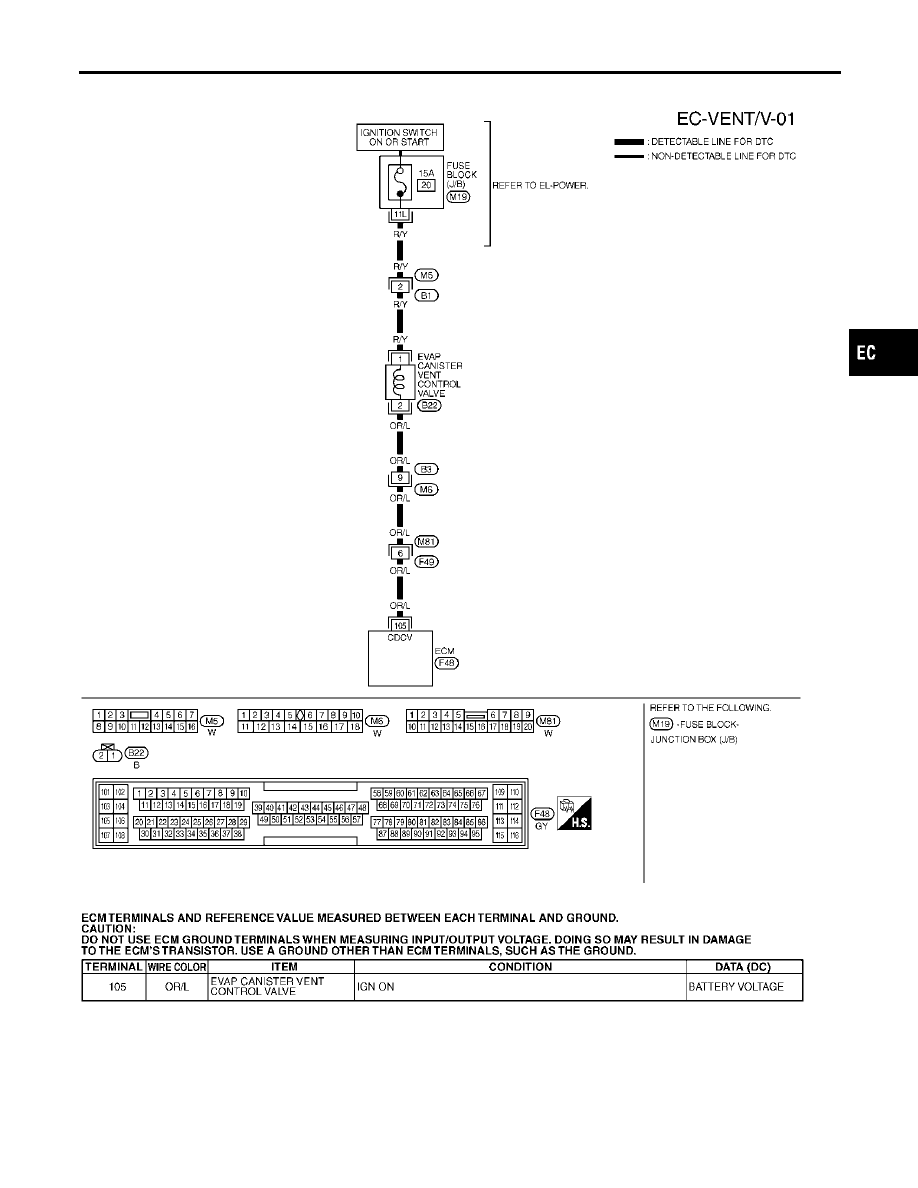

Wiring Diagram

=NHEC1101

MEC553D

SEF668XC

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

Wiring Diagram

EC-553

Diagnostic Procedure

NHEC1102

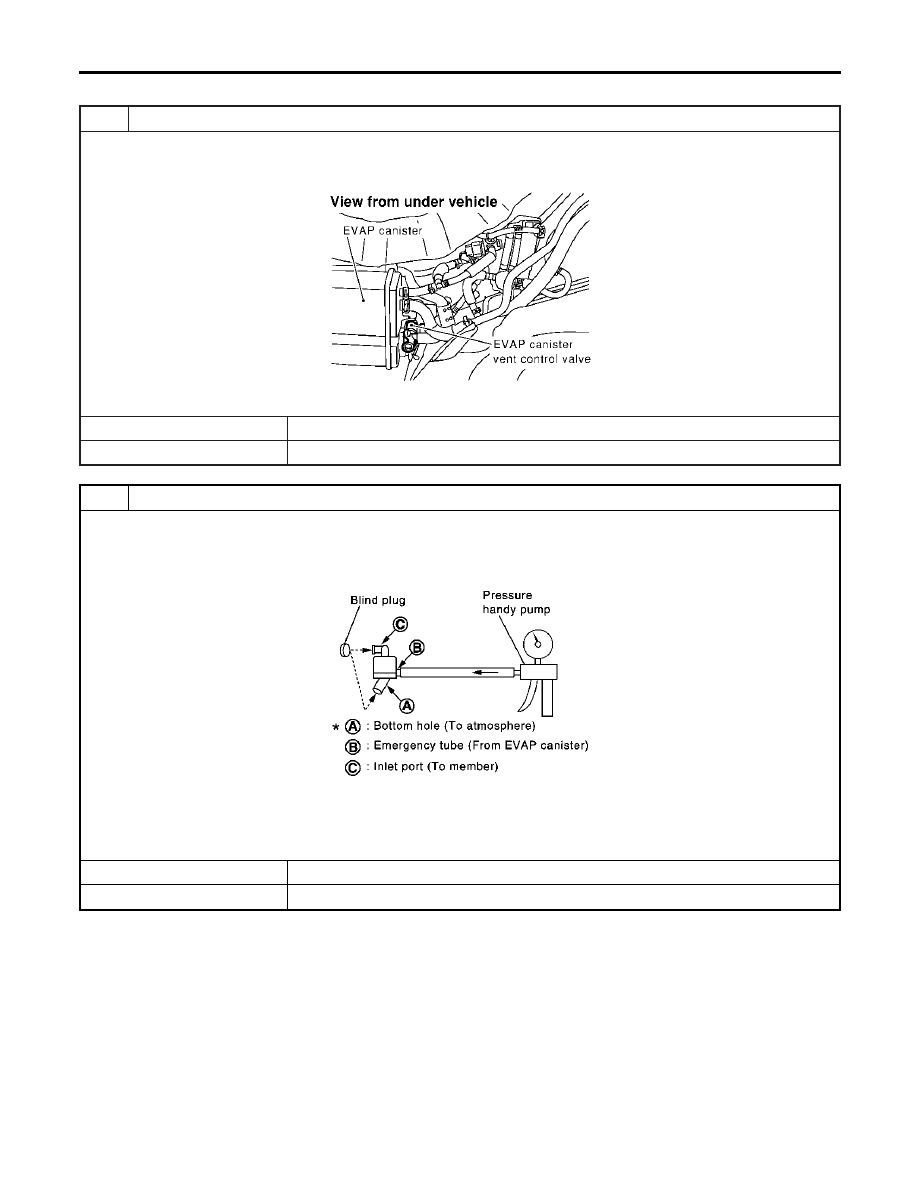

1

CHECK RUBBER TUBE

1. Turn ignition switch “OFF”.
2. Disconnect rubber tube connected to EVAP canister vent control valve.
3. Check the rubber tube for clogging.

SEF267X

OK or NG

OK

䊳

GO TO 2.

NG

䊳

Clean rubber tube using an air blower.

2

CHECK WATER SEPARATOR

1. Check visually for insect nests in the water separator air inlet.
2. Check visually for cracks or flaws in the appearance.
3. Check visually for cracks or flaws in the hose.
4. Check that A and C are not clogged by blowing air into B with A, and then C plugged.

PBIB1032E

5. In case of NG in items 2 - 4, replace the parts.
NOTE:
Do not disassemble water separator.

OK or NG

OK

䊳

GO TO 3.

NG

䊳

Clean or replace water separator.

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

Diagnostic Procedure

EC-554

3

CHECK EVAP CANISTER VENT CONTROL VALVE-I

1. Remove EVAP canister vent control valve from EVAP canister.
2. Check portion B of EVAP canister vent control valve for being rusted.

SEF376Z

OK or NG

OK

䊳

GO TO 4.

NG

䊳

Replace EVAP canister vent control valve.

4

CHECK EVAP CANISTER VENT CONTROL VALVE-II

With CONSULT-II

1. Turn ignition switch ON.
2. Perform “VENT CONTROL/V” in “ACTIVE TEST” mode.
3. Check air passage continuity and operation delay time.

SEC158D

Without CONSULT-II

Check air passage continuity and operation delay time under the following conditions.

SEF378Z

Make sure new O-ring is installed properly.

OK or NG

OK

䊳

GO TO 6.

NG

䊳

GO TO 5.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

Diagnostic Procedure (Cont’d)

EC-555

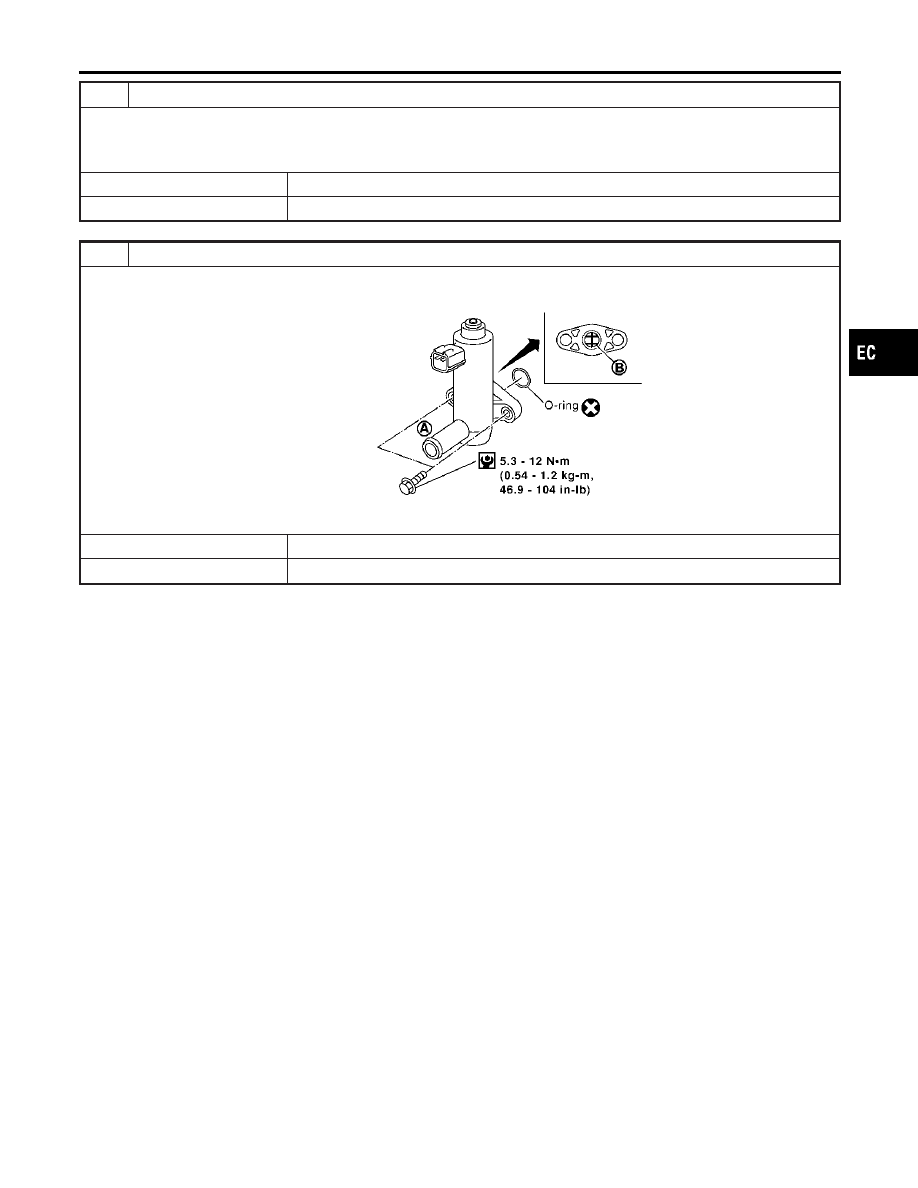

5

CHECK EVAP CANISTER VENT CONTROL VALVE-III

1. Clean the air passage (Portion A to B) of EVAP canister vent control valve using an air blower.
2. Perform the procedure 4 again.

OK or NG

OK

䊳

GO TO 6.

NG

䊳

Replace EVAP canister vent control valve.

6

CHECK IF EVAP CANISTER SATURATED WITH WATER

1. Remove EVAP canister with EVAP canister vent control valve attached.
2. Check if water will drain from the EVAP canister.

SEF596U

Yes or No

Yes

䊳

GO TO 7.

No

䊳

GO TO 9.

7

CHECK EVAP CANISTER

Weigh the EVAP canister with the EVAP canister vent control valve attached.
The weight should be less than 1.8 kg (4.0 lb).

OK or NG

OK

䊳

GO TO 9.

NG

䊳

GO TO 8.

8

DETECT MALFUNCTIONING PART

Check the following.

쐌

EVAP canister for damage

쐌

EVAP hose between EVAP canister and water separator for clogging or poor connection

䊳

Repair hose or replace EVAP canister.

9

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR HOSE

Check disconnection or improper connection of hose connected to EVAP control system pressure sensor.

OK or NG

OK

䊳

GO TO 10.

NG

䊳

Repair it.

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

Diagnostic Procedure (Cont’d)

EC-556

10

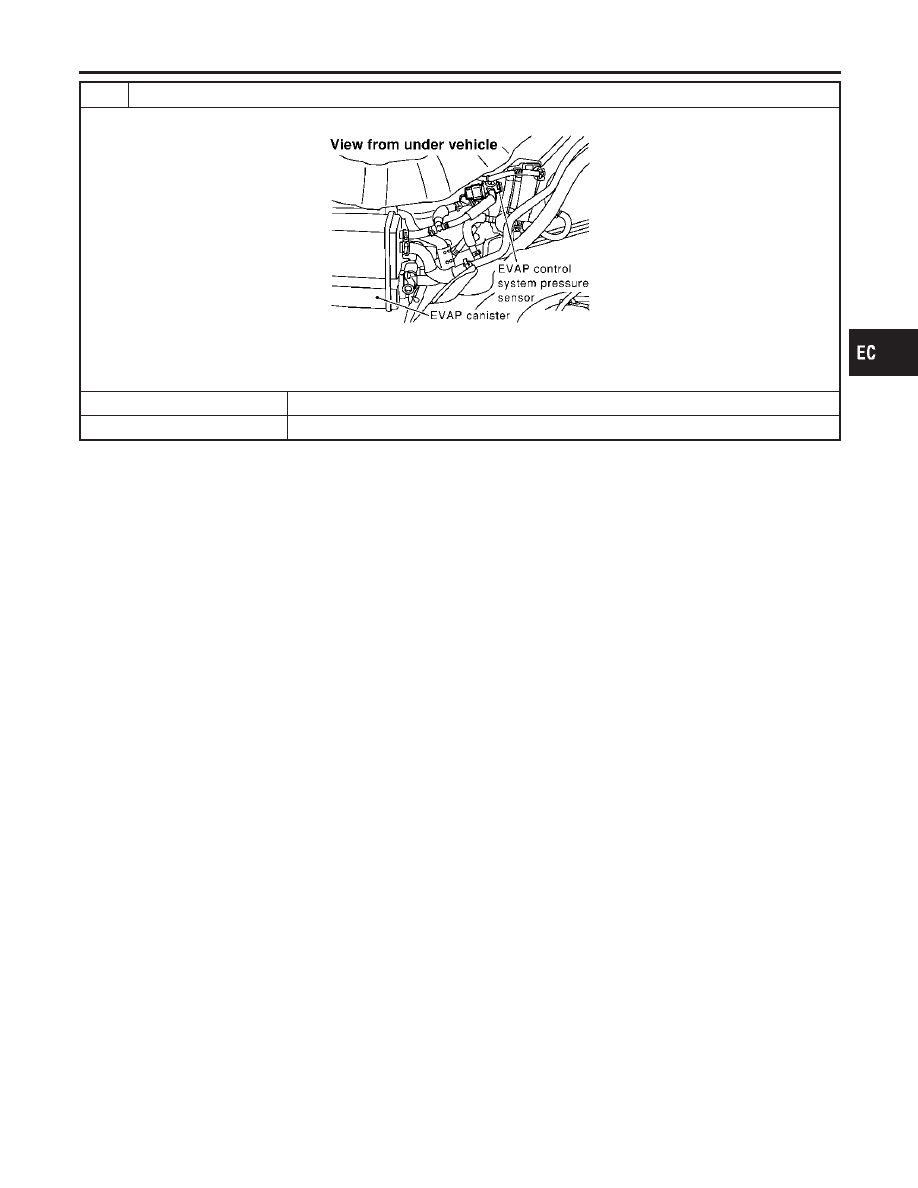

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR CONNECTOR

1. Disconnect EVAP control system pressure sensor harness connector.

SEF268X

2. Check connectors for water.

Water should not exist.

OK or NG

OK

䊳

GO TO 11.

NG

䊳

Replace EVAP control system pressure sensor.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

Diagnostic Procedure (Cont’d)

EC-557

11

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR

1. Remove EVAP control system pressure sensor with its harness connector connected.

CAUTION:

Never apply force to the air hole protector of the sensor if equipped.

SEF799W

2. Remove hose from EVAP control system pressure sensor.
3. Turn ignition switch “ON”.
4. Use pump to apply vacuum and pressure to EVAP control system pressure sensor as shown in figure.

CAUTION:

쐌

Always calibrate the vacuum pump gauge when using it.

쐌

Do not apply below −20 kPa (−150 mmHg, −5.91 inHg) or over 20 kPa (150 mmHg, 5.91 inHg) of pressure.

5. Check input voltage between ECM terminal 60 and ground.

SEC908C

MTBL1159

CAUTION:

Discard and EVAP control system pressure sensor which has been dropped from a height of more than 0.5 m
(19.7 in) onto a hard surface such as a concrete floor; use a new one.

OK or NG

OK

䊳

GO TO 12.

NG

䊳

Replace EVAP control system pressure sensor.

12

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-151.

䊳

INSPECTION END

DTC P1446 EVAP CANISTER VENT CONTROL VALVE

Diagnostic Procedure (Cont’d)

EC-558

SEF381Z

SEF267X

Component Description

NHEC1103

NOTE:
If DTC P1448 is displayed with P0442, perform trouble diagno-
sis for DTC P1448 first.
The EVAP canister vent control valve is located on the EVAP can-
ister and is used to seal the canister vent.
This solenoid valve responds to signals from the ECM. When the
ECM sends an ON signal, the coil in the solenoid valve is ener-
gized. A plunger will then move to seal the canister vent. The abil-
ity to seal the vent is necessary for the on board diagnosis of other
evaporative emission control system components.
This solenoid valve is used only for diagnosis, and usually remains
opened.
When the vent is closed, under normal purge conditions, the
evaporative emission control system is depressurized and allows
“EVAP Control System (Small Leak)” diagnosis.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1104

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

VENT CONT/V

쐌

Ignition switch: ON

OFF

On Board Diagnosis Logic

NHEC1106

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P1448
1448

EVAP canister vent
control valve open

EVAP canister vent control valve remains opened
under specified driving conditions.

쐌

EVAP canister vent control valve

쐌

EVAP control system pressure sensor
and circuit

쐌

Blocked rubber tube to EVAP canister
vent control valve

쐌

Water separator

쐌

EVAP canister is saturated with water.

쐌

Vacuum cut valve

DTC Confirmation Procedure

NHEC1107

NOTE:

쐌

If DTC P1448 is displayed with P0442, perform trouble
diagnosis for DTC P1448 first.

쐌

If

“DTC

Confirmation

Procedure”

has

been

previously

conducted, always turn ignition switch “OFF” and wait at least
10 seconds before conducting the next test.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1448 EVAP CANISTER VENT CONTROL VALVE

Component Description

EC-559

SEC760C

SEC761C

SEC762C

SEC763C

WITH CONSULT-II

NHEC1107S01

TESTING CONDITION:

쐌

Perform “DTC WORK SUPPORT” when the fuel level is
between 1/4 to 3/4 full and vehicle is placed on flat level
surface.

쐌

Always perform test at a temperature of 0 to 30°C (32 to
86°F).

쐌

Open engine hood before conducting the following proce-
dure.

1)

Turn ignition switch “ON”.

2)

Turn ignition switch “OFF” and wait at least 10 seconds.

3)

Turn ignition switch “ON” and select “DATA MONITOR” mode
with CONSULT-II.

4)

Make sure that the following conditions are met.

COOLAN TEMP/S

0 - 70°C (32 - 158°F)

INT/A TEMP SE

0 - 30°C (32 - 86°F)

5)

Select “EVP SML LEAK P0442/P1442” of “EVAPORATIVE
SYSTEM” in “DTC WORK SUPPORT” mode with CONSULT-
II.
Follow the instruction displayed.

NOTE:
If the engine speed cannot be maintained within the range dis-
played on the CONSULT-II screen, go to “Basic Inspection”,
EC-119.
6)

Make sure that “OK” is displayed.
If “NG” is displayed, go to the following step.

NOTE:
Make sure that EVAP hoses are connected to EVAP canister
purge volume control solenoid valve properly.
7)

Stop engine and wait at least 10 seconds, then turn “ON”.

8)

Disconnect hose from water separator.

9)

Select “VENT CONTROL/V” of “ACTIVE TEST” mode with
CONSULT-II.

10) Touch “ON” and “OFF” alternately.

PBIB0153E

11) Make sure the following.

Condition

VENT CONTROL/V

Air passage continuity

between A and B

ON

No

OFF

Yes

If the result is NG, go to “Diagnostic Procedure”, EC-563.
If the result is OK, go to “Diagnostic Procedure” for DTC
P0442, EC-341.

DTC P1448 EVAP CANISTER VENT CONTROL VALVE

DTC Confirmation Procedure (Cont’d)

EC-560
