Электрические схемы

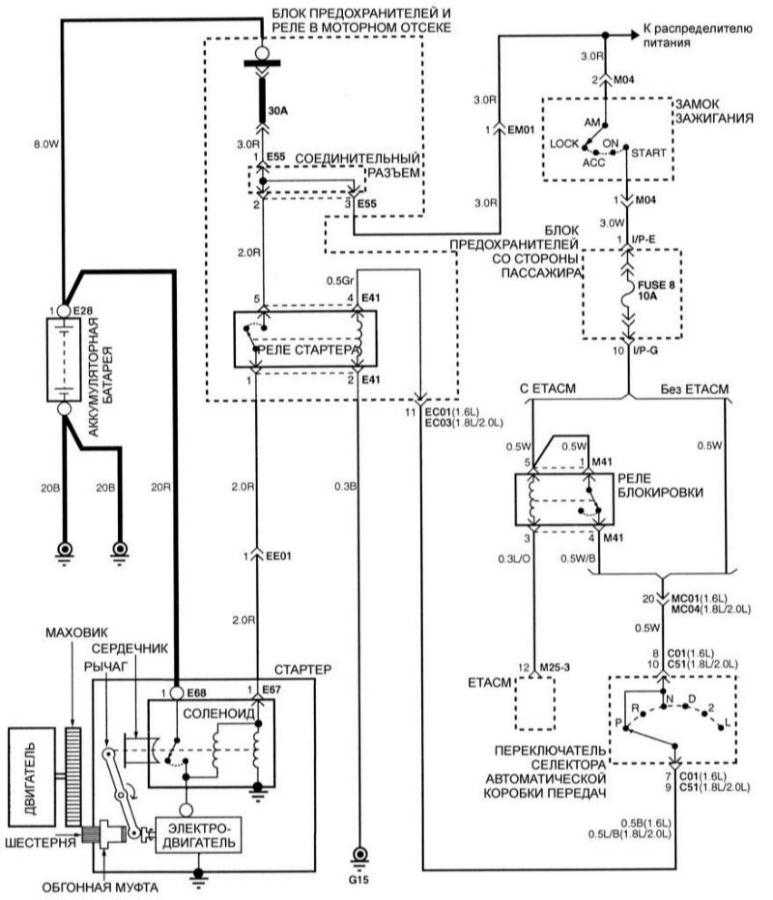

Электрическая схема системы запуска
|

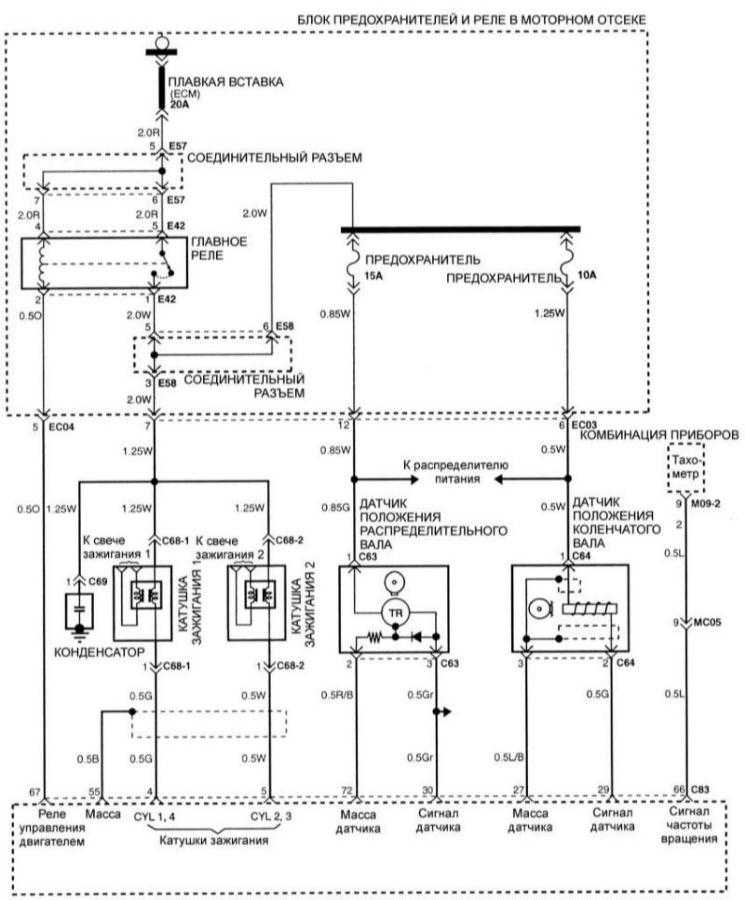

Электрическая схема системы зажигания двигателей 1,6 л
|

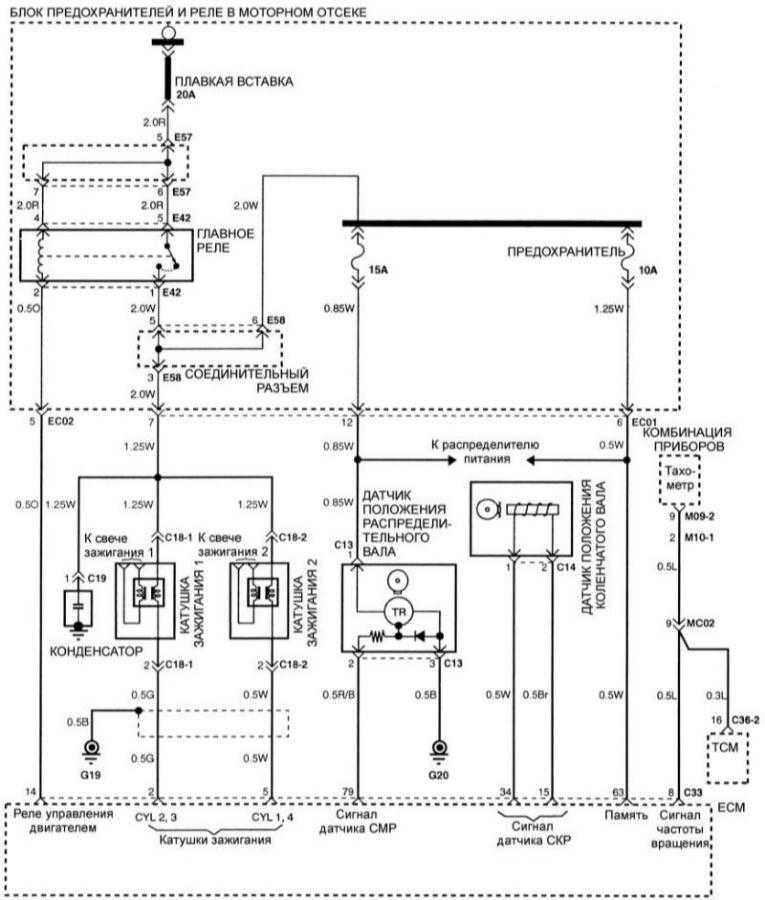

Электрическая схема системы зажигания двигателей 1,8 и 2,0 л
|

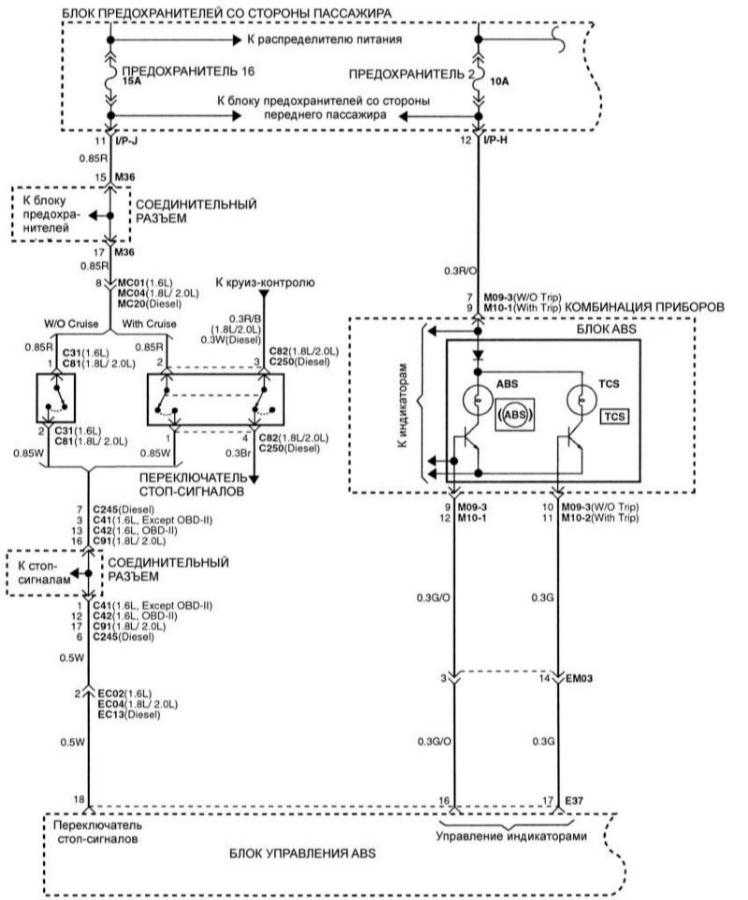

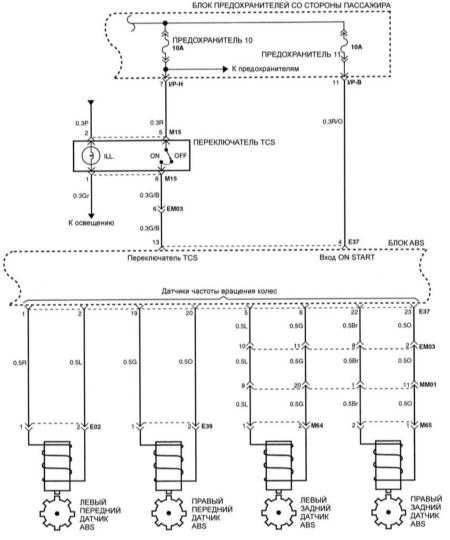

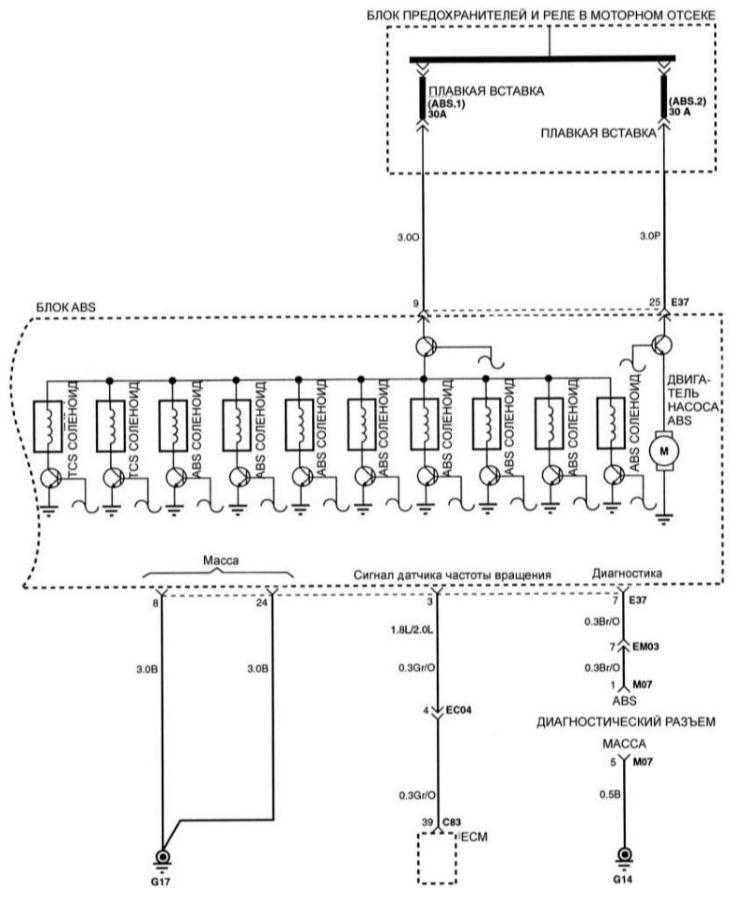

Электрическая схема антиблокировочной тормозной системы
|
Электрическая схема антиблокировочной тормозной системы (продолжение)
|
Электрическая схема антиблокировочной тормозной системы (продолжение)
|

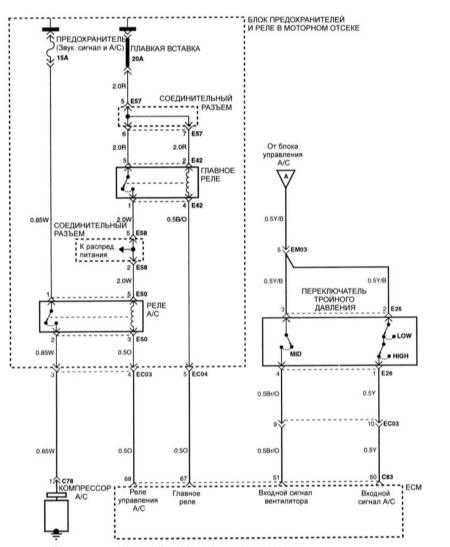

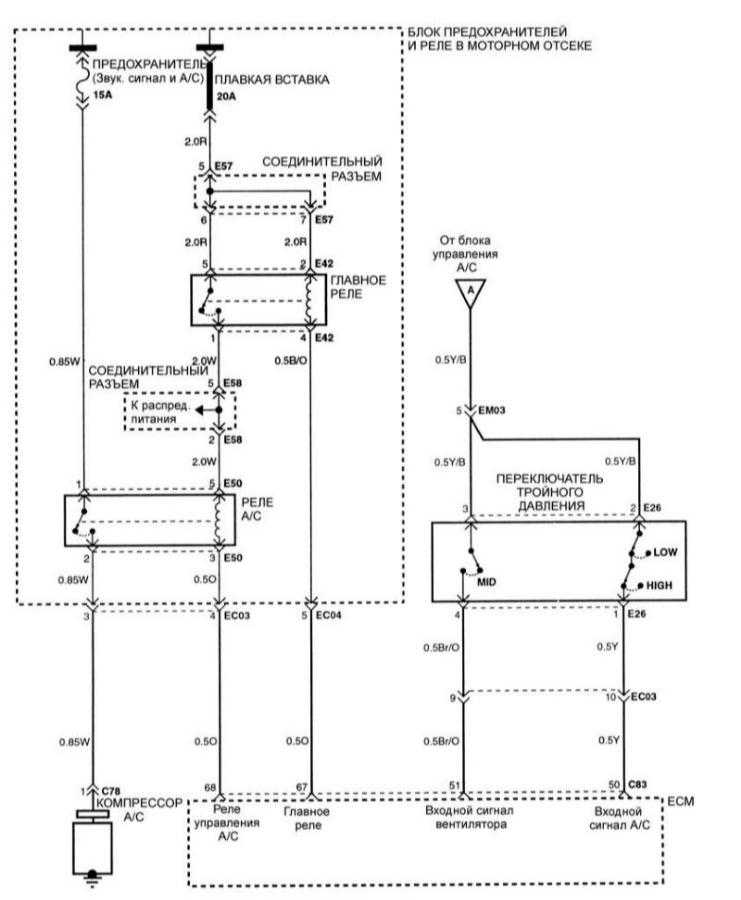

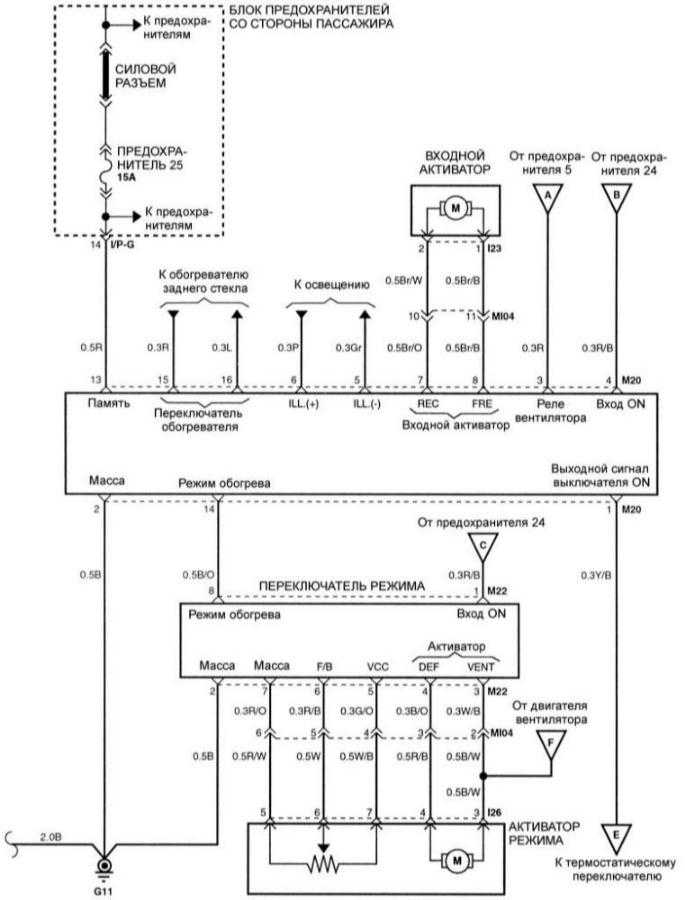

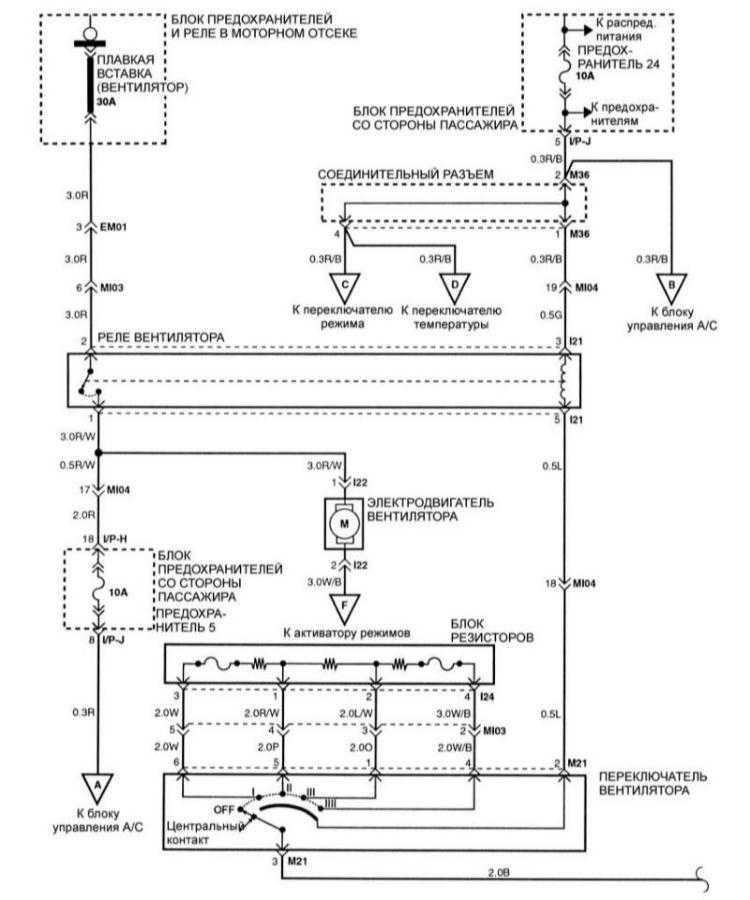

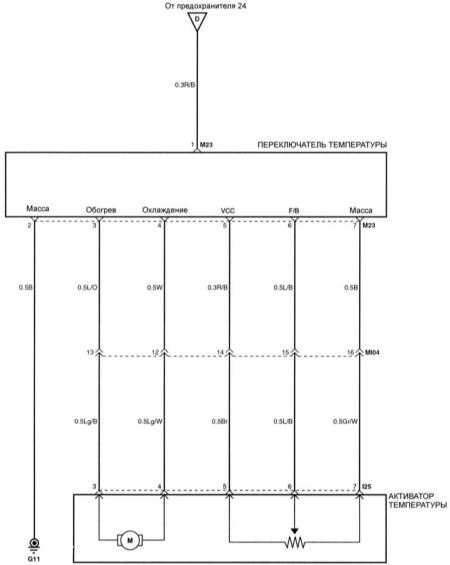

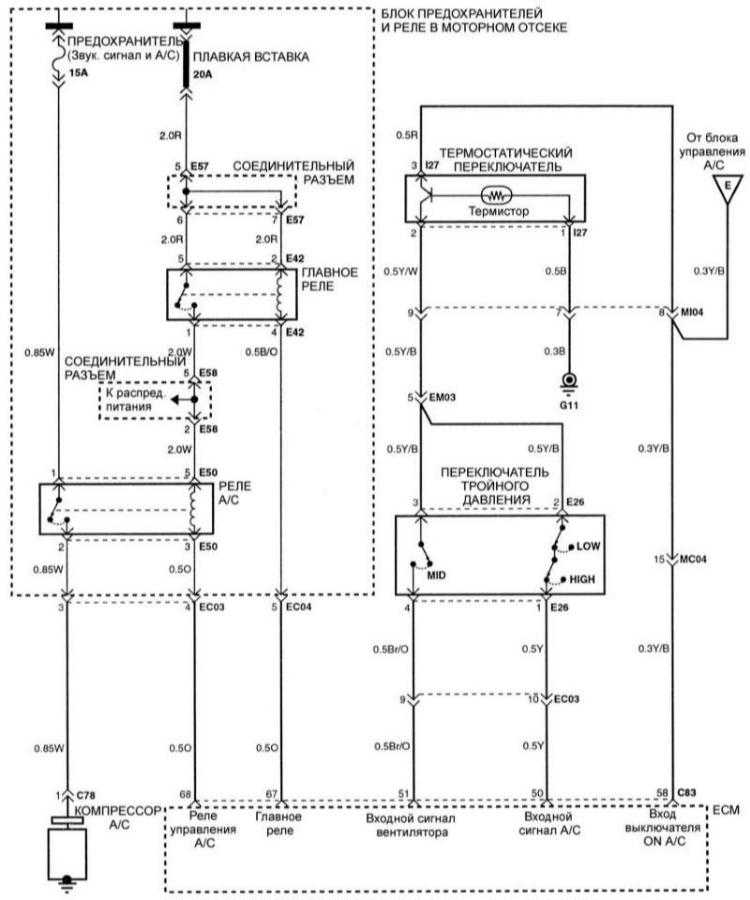

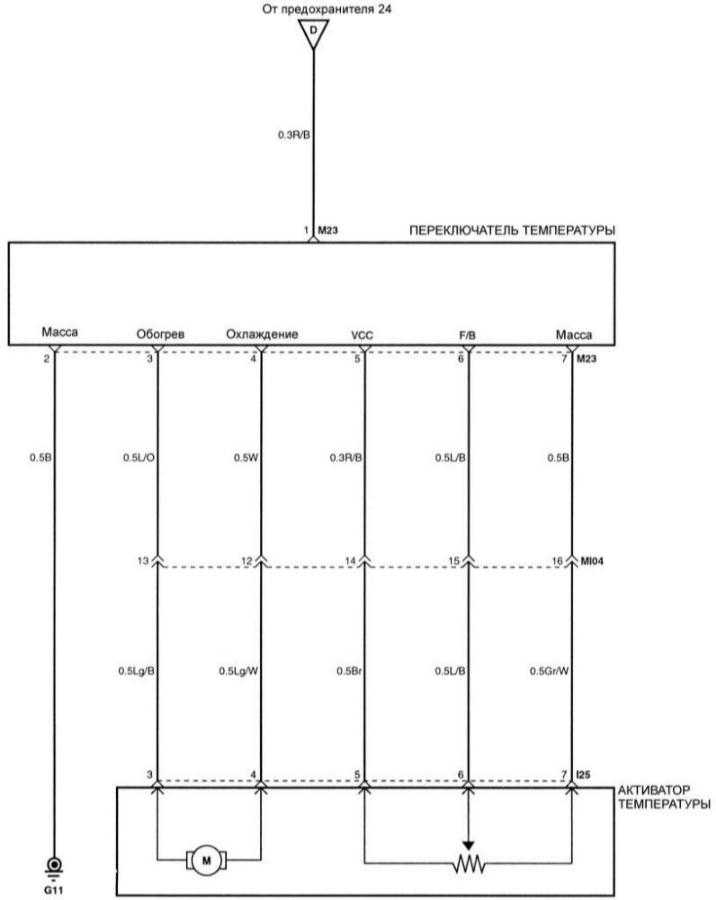

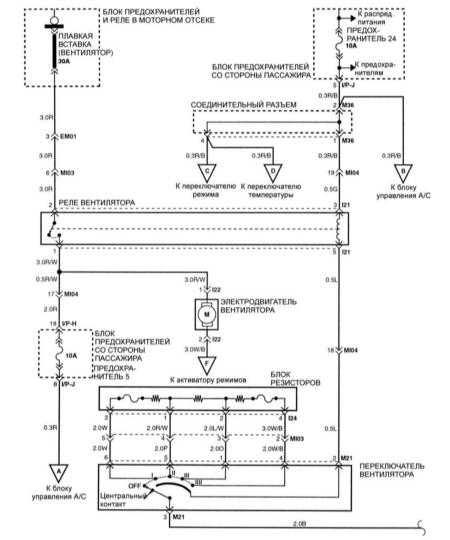

Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление)
|
Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)
|
Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)
|
Электрическая схема вентилятора и управления системой кондиционирования воздуха (ручное управление) (продолжение)
|

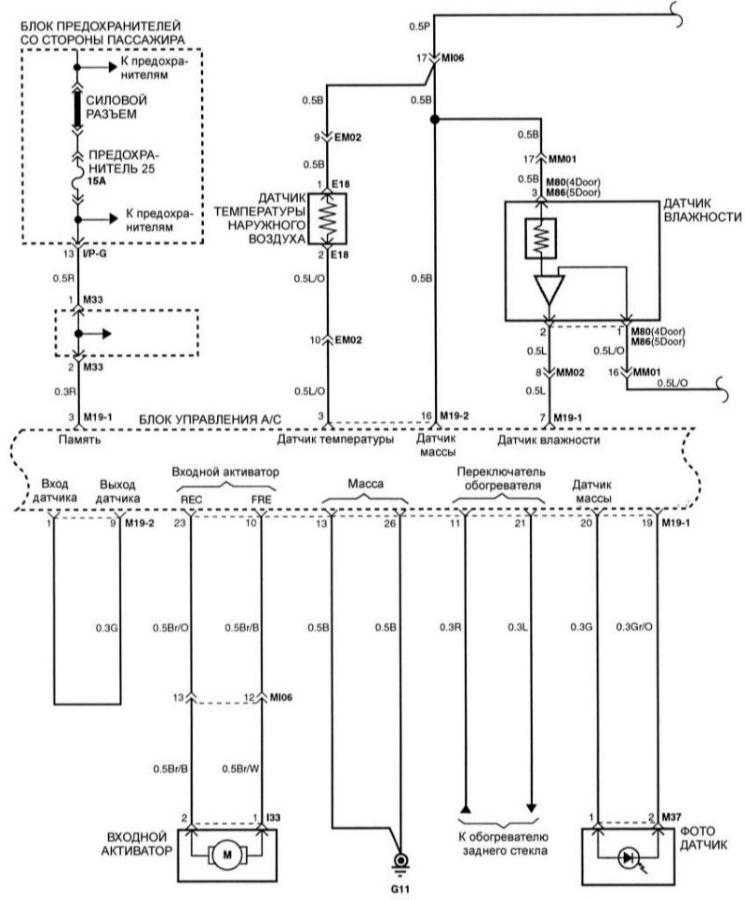

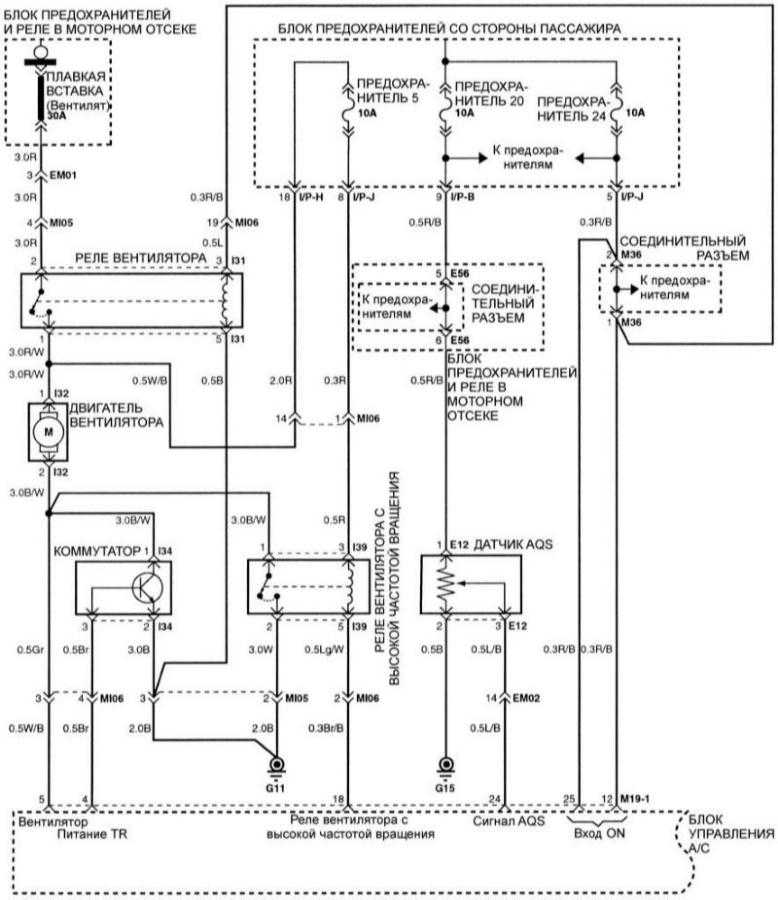

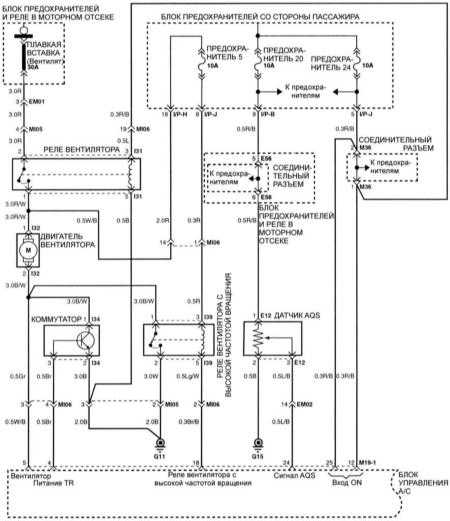

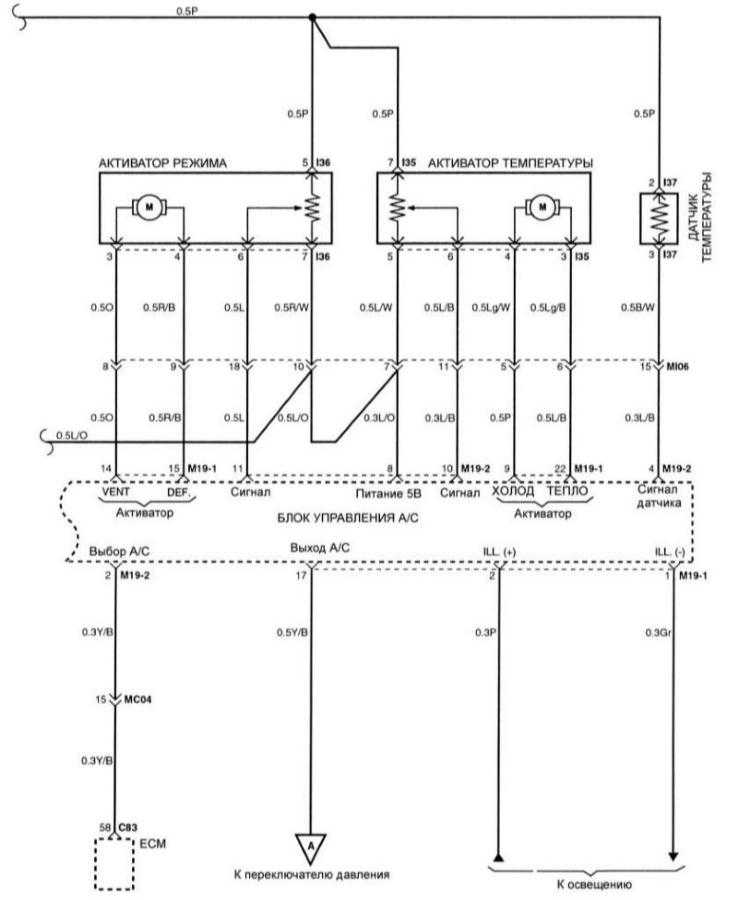

Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление)
|
Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)
|
Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)
|
Электрическая схема вентилятора и управления системой кондиционирования воздуха (автоматическое управление) (продолжение)
|

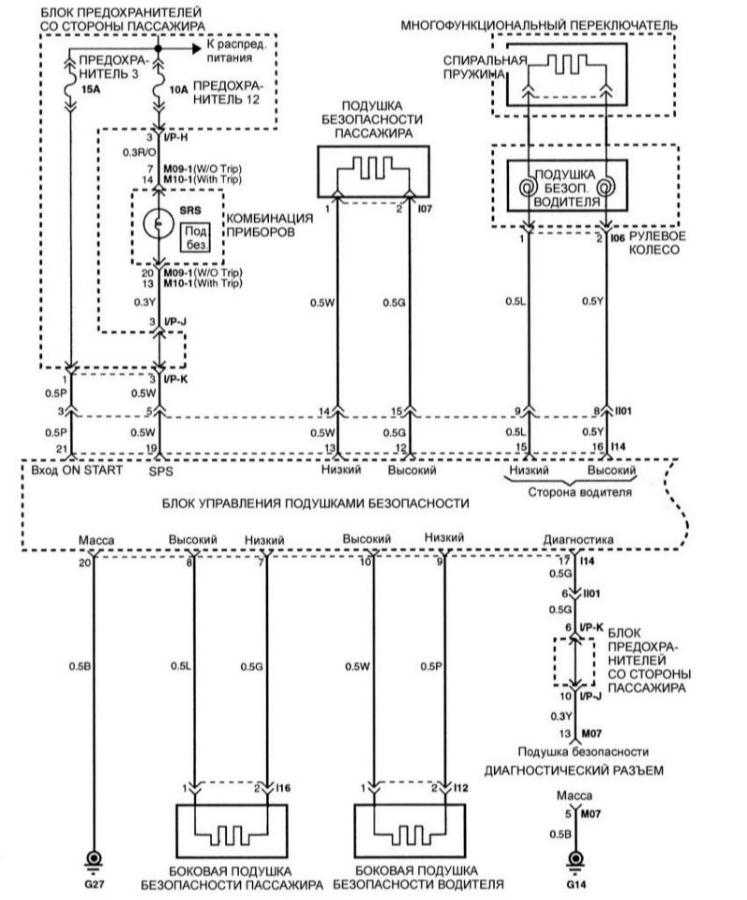

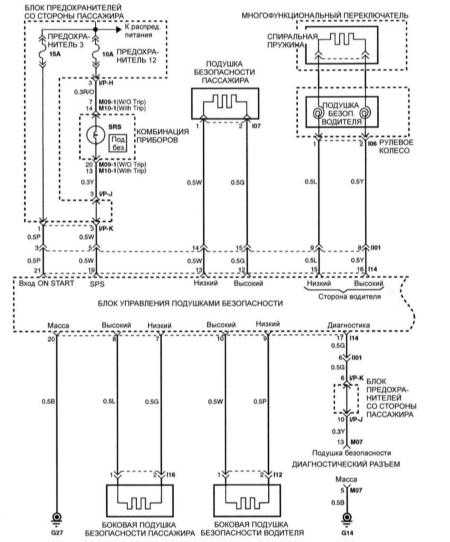

Электрическая схема подушек безопасности
|

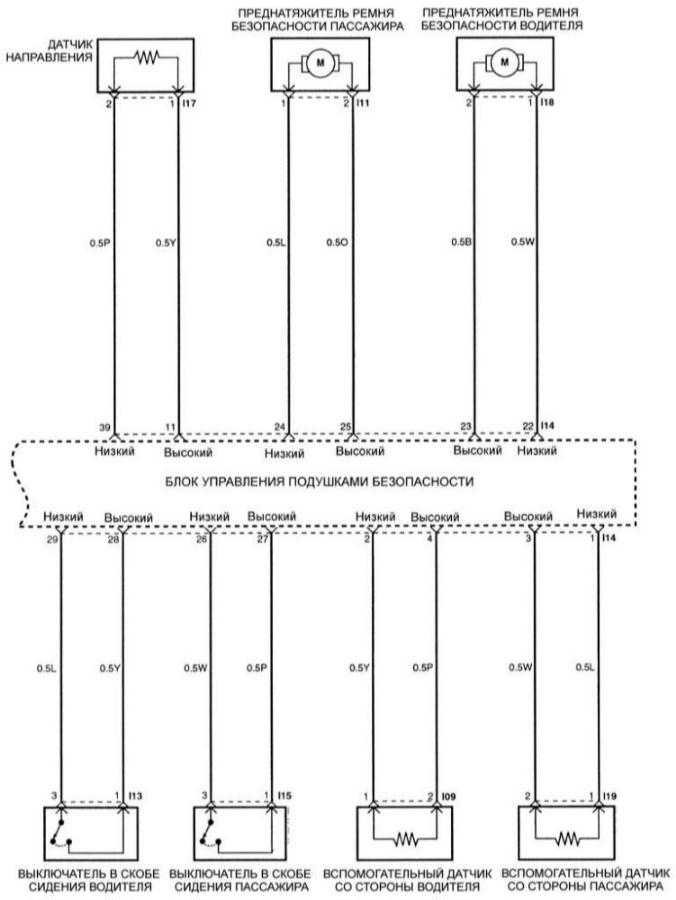

Электрическая схема подушек безопасности (продолжение)
|
