Хендай Элантра. Внутренняя обивка салона



Хендай Элантра. Внутренняя обивка салона

Внутренняя обивка салона

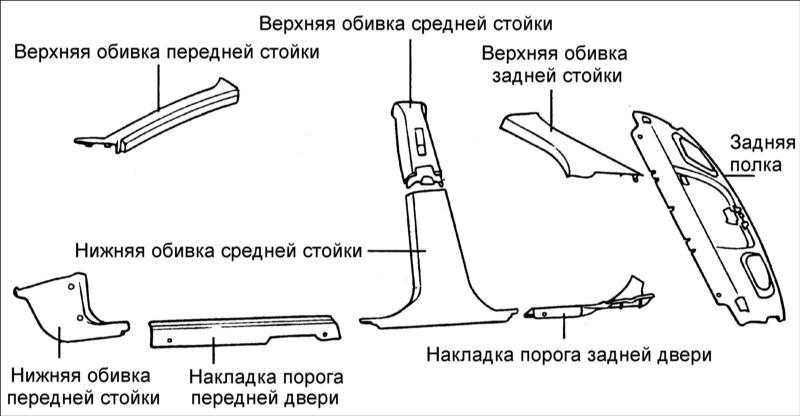

17.12 Внутренняя обивка салона Хендай Элантра

Снятие

Обивка передней стойки

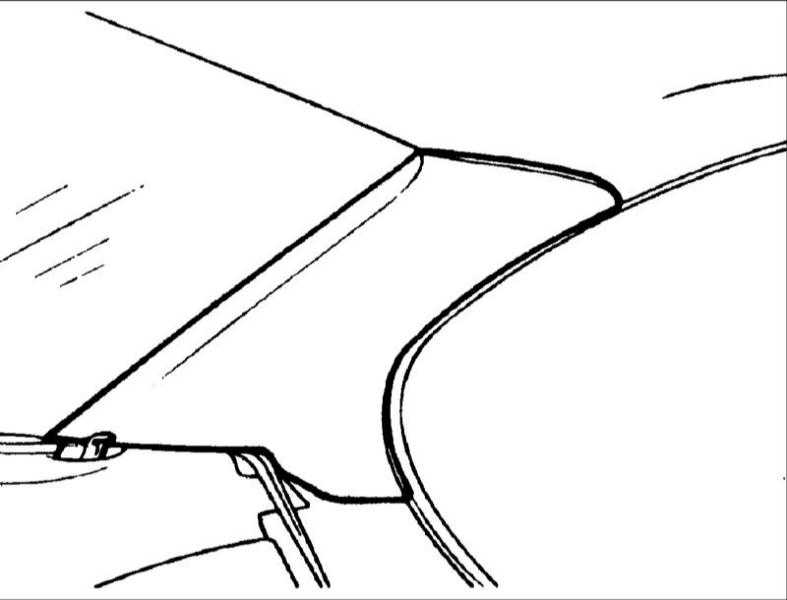

Отверткой снимите верхнюю обивку передней стойки.

Накладка порога передней двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

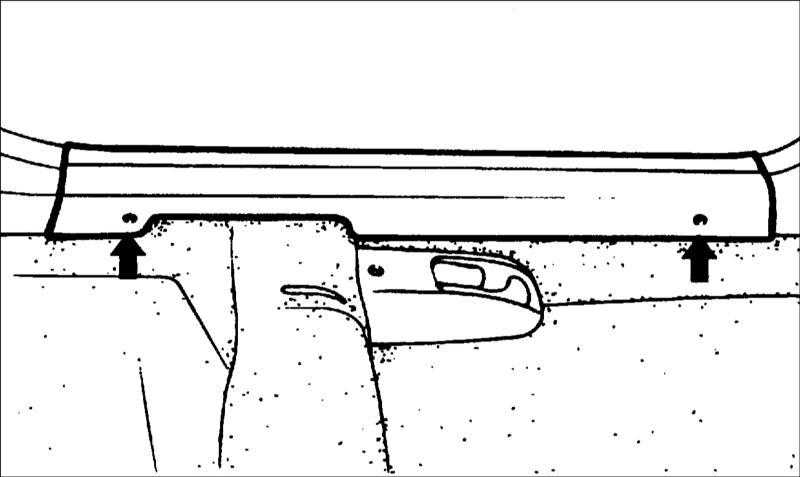

  1. Выверните винты крепления накладки порога.
17.12 Внутренняя обивка салона Хендай Элантра
  1. Снимите накладку порога.

Нижняя обивка передней стойки

17.12 Внутренняя обивка салона Хендай Элантра

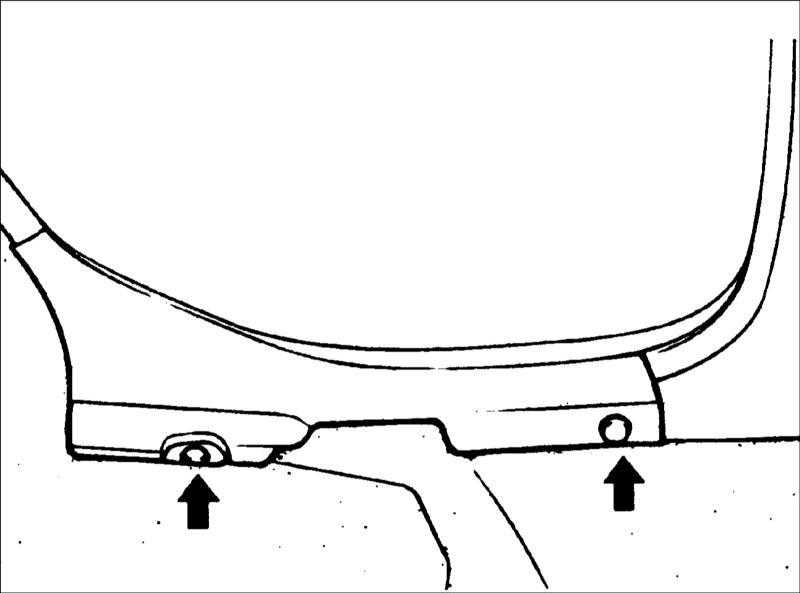

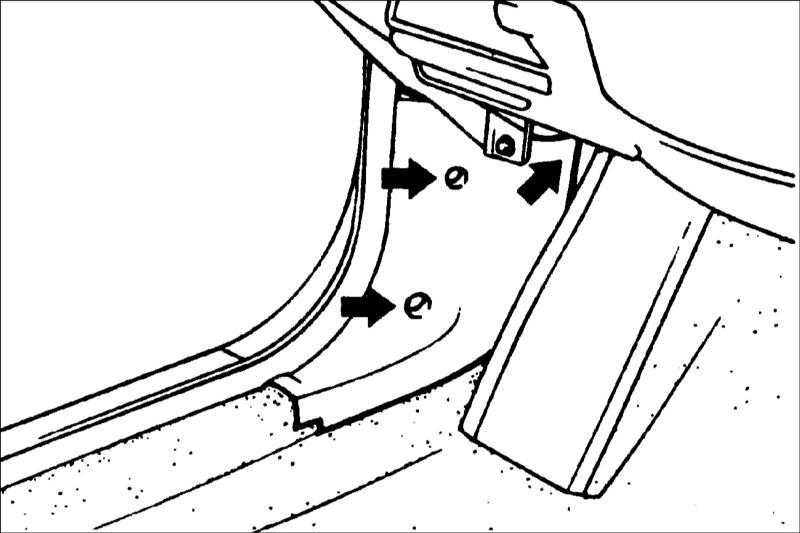

Выверните винты и снимите нижнюю обивку передней стойки.

Накладка порога задней двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите подушку заднего сидения.
17.12 Внутренняя обивка салона Хендай Элантра
  1. Снимите накладку порога.

Обивка средней стойки

 ПОРЯДОК ВЫПОЛНЕНИЯ

17.12 Внутренняя обивка салона Хендай Элантра

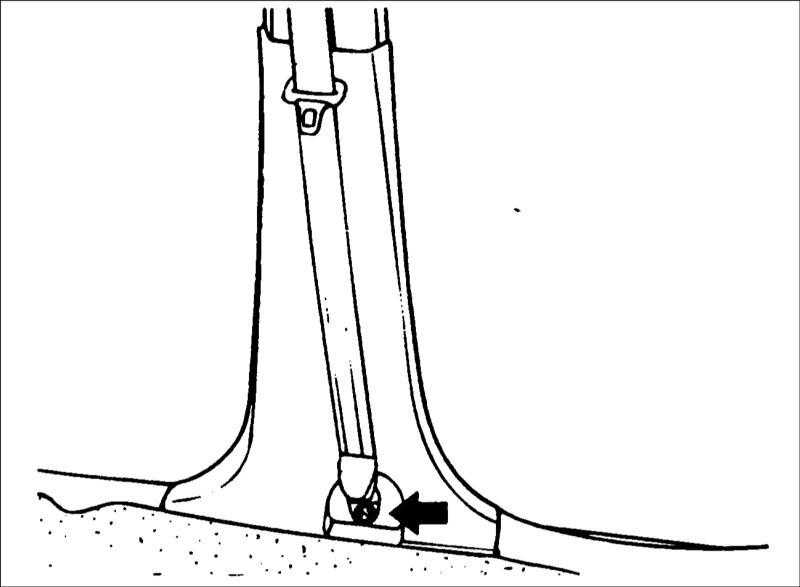

  1. Выверните болт нижнего крепления переднего ремня безопасности и лезвием плоской отвертки поднимите вверх и снимите обивку средней стойки.
17.12 Внутренняя обивка салона Хендай Элантра

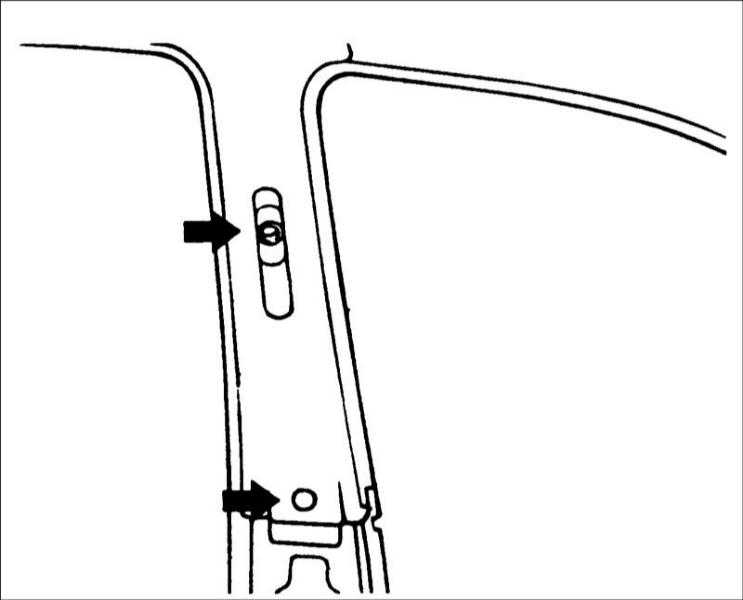

  1. Выверните болт верхнего крепления переднего ремня безопасности. Лезвием плоской отвертки снимите верхнюю обивку средней стойки.

Обивка задней стойки

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заднее сидение.
17.12 Внутренняя обивка салона Хендай Элантра
  1. Лезвием плоской отвертки снимите верхнюю обивку задней стойки.

Задняя полка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заднее сидение.
17.12 Внутренняя обивка салона Хендай Элантра

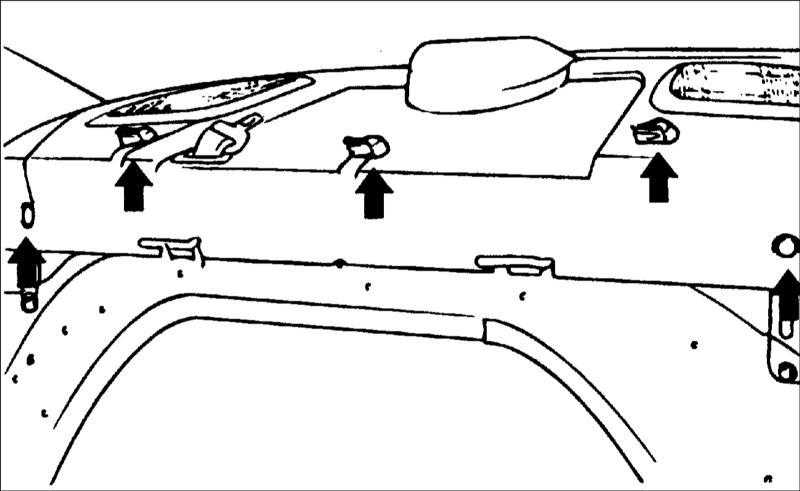

  1. После снятия фиксаторов снимите раздельную обивку.
17.12 Внутренняя обивка салона Хендай Элантра

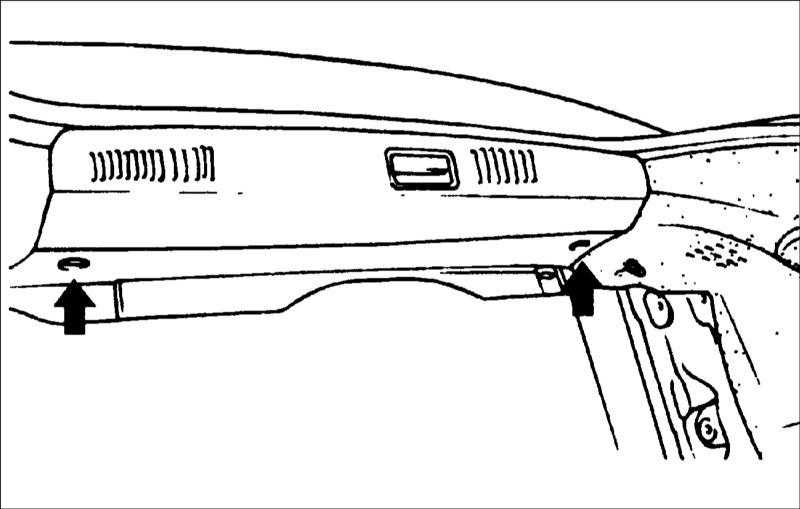

  1. Выверните болты и снимите фиксаторы, удерживающие заднюю полку.
17.12 Внутренняя обивка салона Хендай Элантра

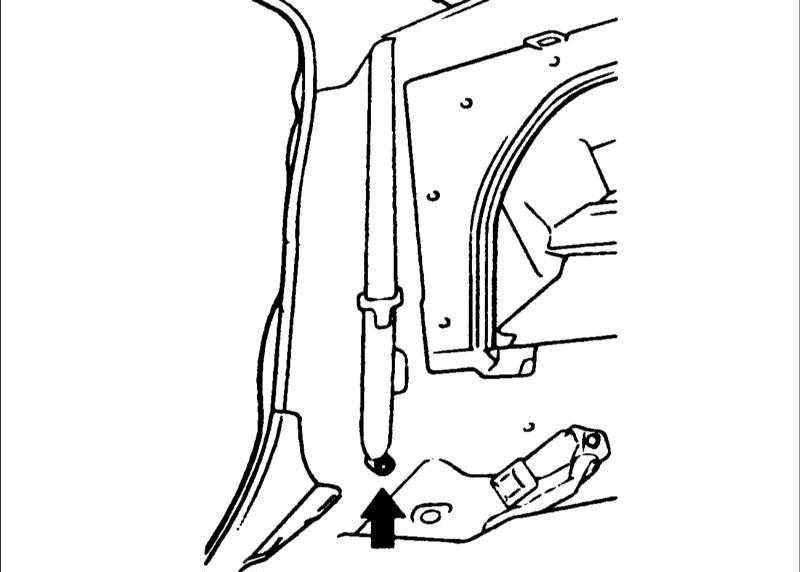

  1. Выверните болт нижнего крепления заднего ремня безопасности.
17.12 Внутренняя обивка салона Хендай Элантра

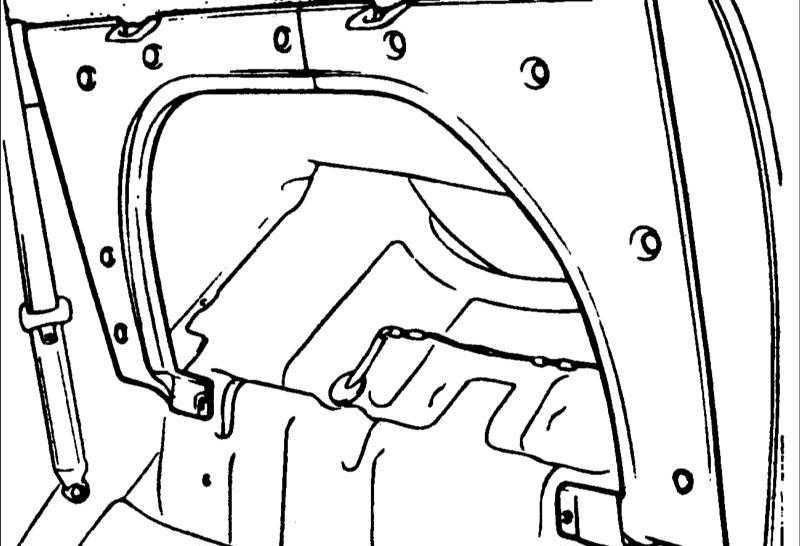

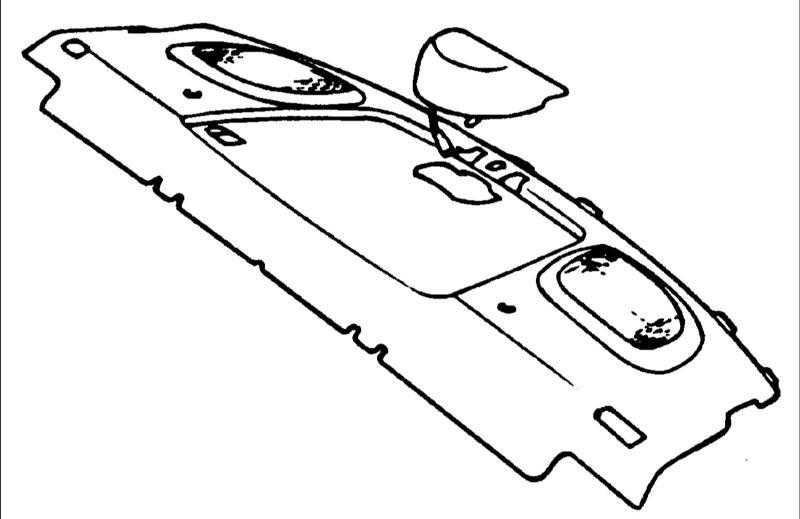

  1. Снимите заднюю полку.

Задняя поперечная обивка

17.12 Внутренняя обивка салона Хендай Элантра

После снятия фиксаторов снимите заднюю поперечную обивку.
