Люк крыши
Снятие
|
|
- Перед снятием люка снимите следующие элементы:
– лампу с верхней консоли;
– солнцезащитные козырьки и внутреннее зеркало заднего вида;
– обивку передней стойки.
|

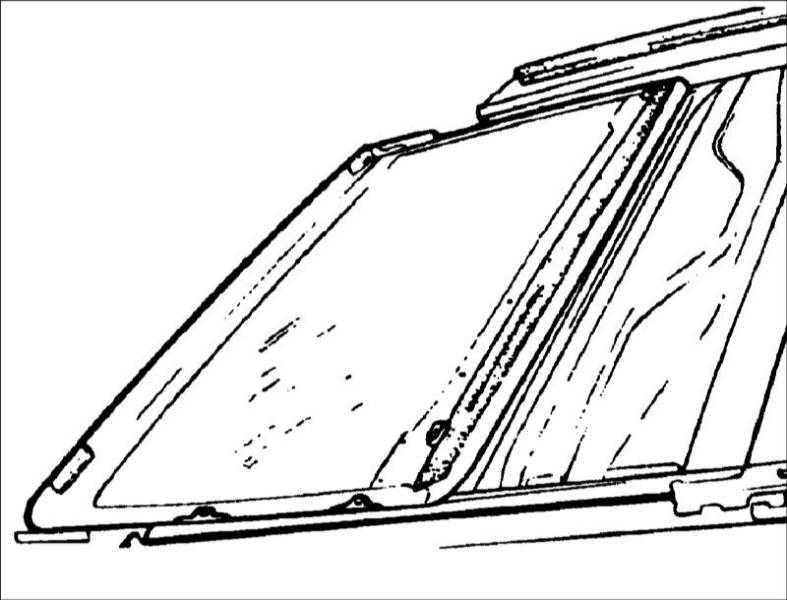

- Снимите декоративную панель и стеклянную панель люка.
Момент затяжки: 4–6 Н•м.
|
|

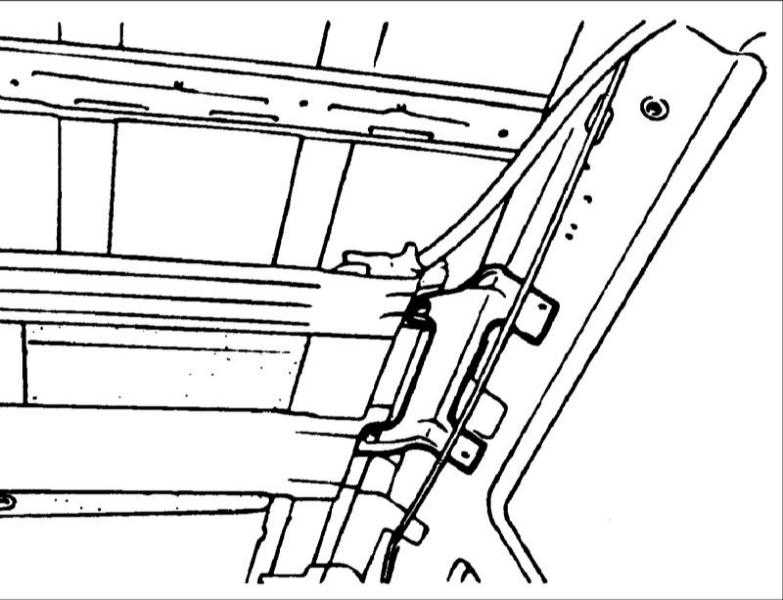

- Отсоедините дренажный шланг.
|
|

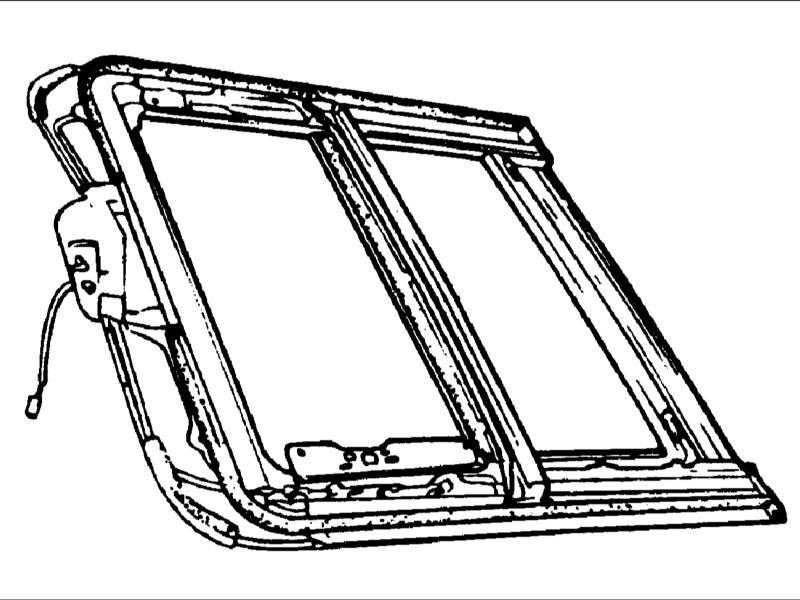

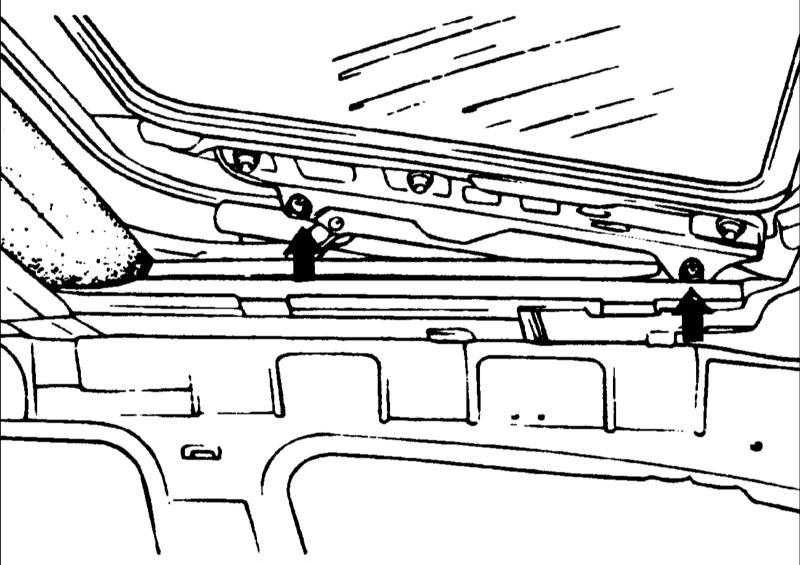

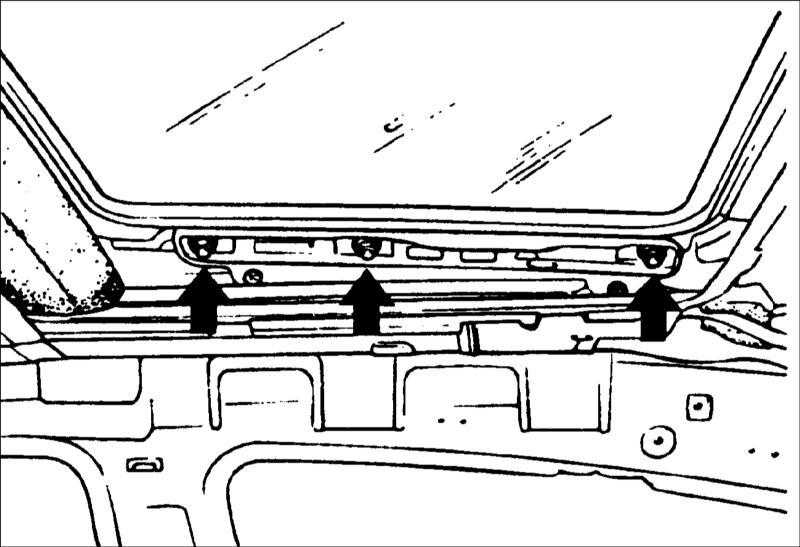

- Выверните болты и гайки и снимите люк в сборе.
Момент затяжки:
Монтажные болты люка: 7–11 Н•м
Монтажные гайки люка: 4–6 Н•м
|
|
|
|
|
При снятии люка в сборе соблюдайте осторожность, чтобы не повредить смежные элементы автомобиля.
|

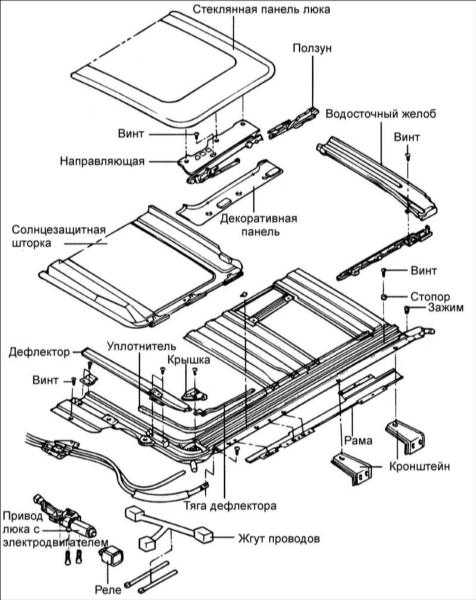

Разборка
|
|
|

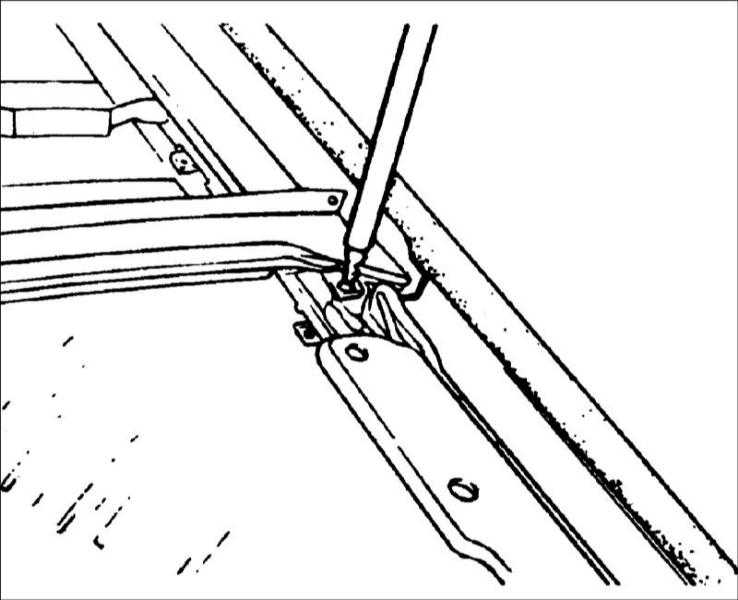

- Снимите водосточный желоб.
|
|

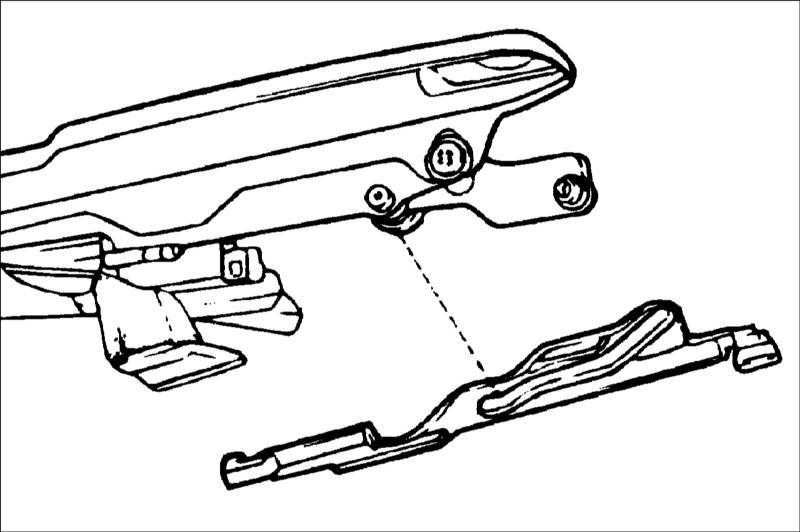

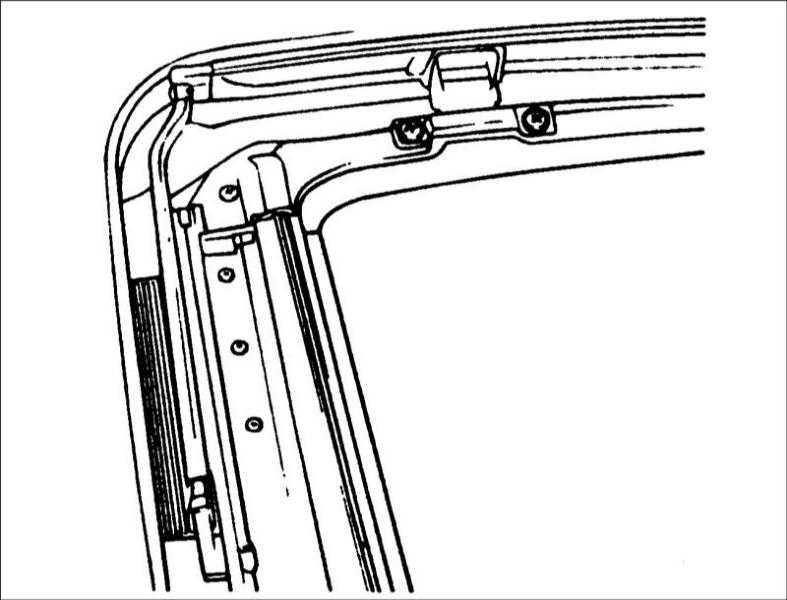

- Снимите стопор.
|
|
- Снимите солнцезащитную шторку.
|
|

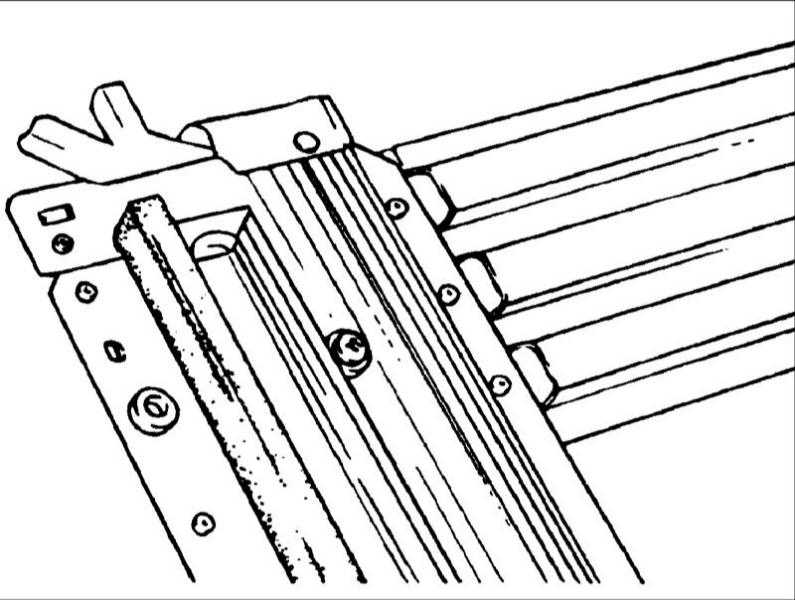

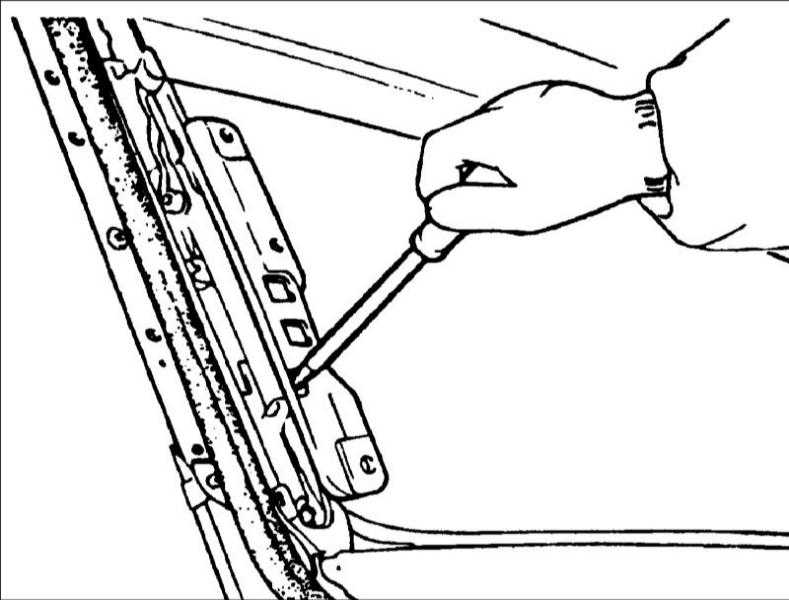

- Снимите узел направляющей.
|
|
- Снимите дефлектор.
|

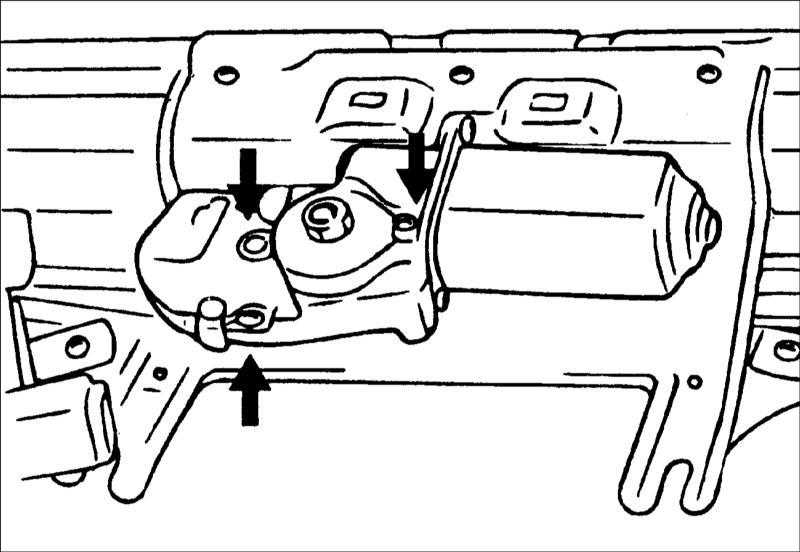

- Снимите блок привода с электродвигателем.
|
|
|
|
|
При снятии двигателя узел ползуна должен быть в полностью закрытом положении. Если имеется несоответствие между стеклянной панелью и кольцом двигателя в полностью закрытом положении, люк не будет функционировать привильно.
|
|
Установка
Установка проводится в последовательности, обратной снятию.
|
|
|

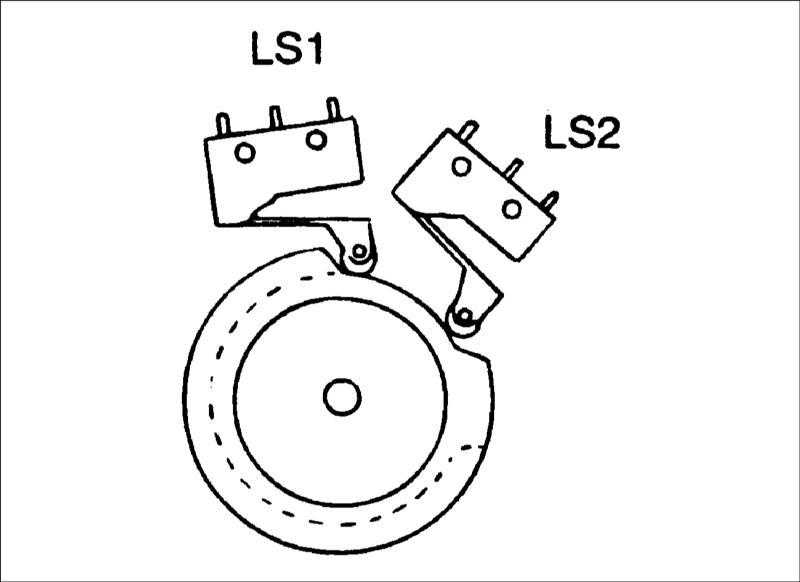

Проверьте, что концевые выключатели двигателя (LS1 и LS2) полностью закрыты. Установите центр направляющего ролика и метку ползуна в полностью закрытое положение.
|
|
Проверка функционирования
после установки
Если люк перемещается медленно, выполните следующие регулировки и проверки.
|
|
- Убедитесь, что аккумуляторная батарея полностью заряжена.
- Убедитесь, что в узле ползуна отсутствуют абразивные материалы.
- Убедитесь, что при открывании стеклянной панели люка, задняя часть панели не цепляется за панель крыши. При наличии зазора, полностью откройте стеклянную панель и переместите стопор.
|
|
Если стопор продвинут слишком далеко, это может привести к сбоям в работе и утечкам. Убедитесь, что зазор между стеклянной панелью и панелью крыши не более 0,3 мм.
|
|

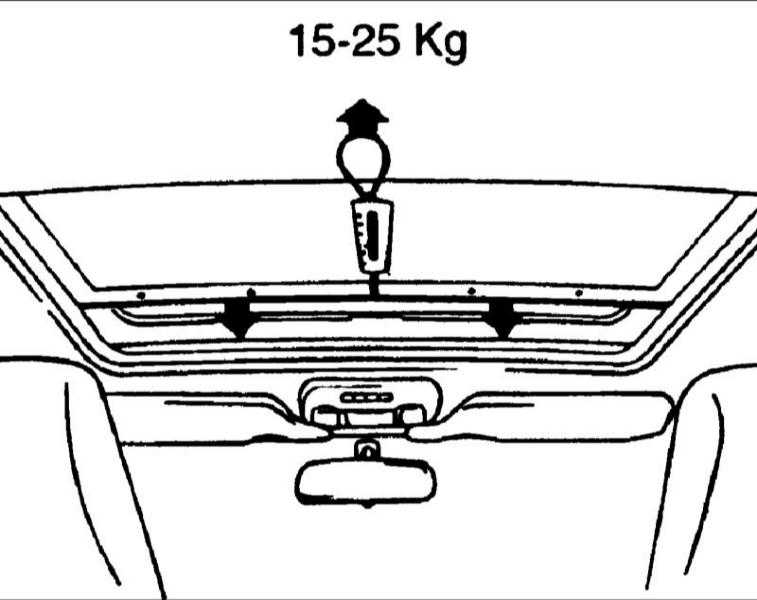

- Измерьте усилие блока привода люка и, вращая гайку регулировки крутящего момента на блоке привода, отрегулируйте его до 15–25 кг.
|
|
- После регулировки убедитесь, что заблокировали гайку шайбой с фиксатором.
|
|
|
Регулировка
|

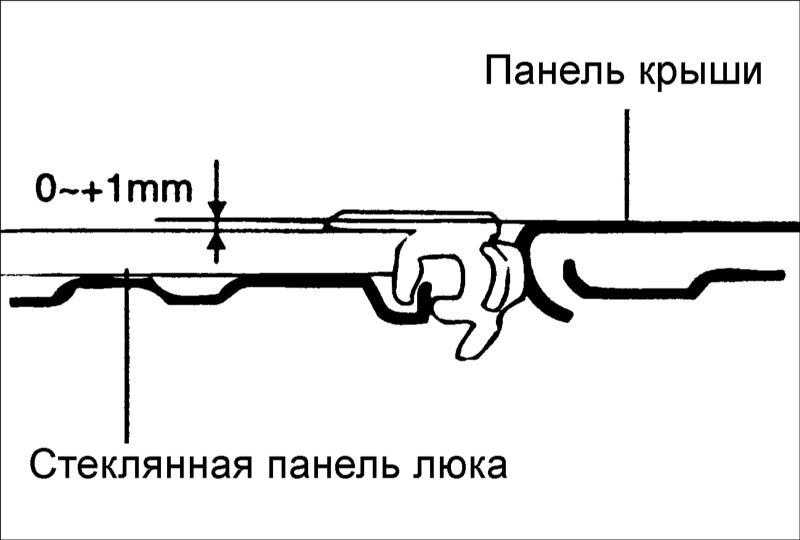

Отрегулируйте высоту установки стеклянной панели люка по отношению к панели крыши.
Передняя сторона: 0 (+0, –1,0) мм
Задняя сторона: 0 (+1, +0) мм
|
Если высота установки стеклянной панели люка по отношению к панели крыши не соответствует требуемой, отрегулируйте ее следующим образом.
|
|
|

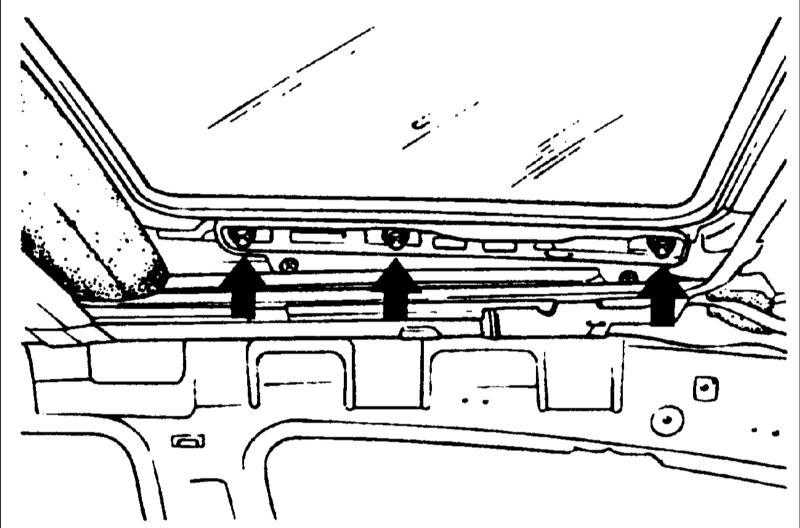

- Ослабьте передний и задний винты. Отрегулируйте высоту установки стеклянной панели люка по отношению к панели крыши.
|
|
- Ослабьте гайки крепления стеклянной панели и отрегулируйте зазор между стеклянной панелью и панелью крыши.
|
|
|
