Хендай Элантра. Стояночный тормоз



Хендай Элантра. Стояночный тормоз

Стояночный тормоз

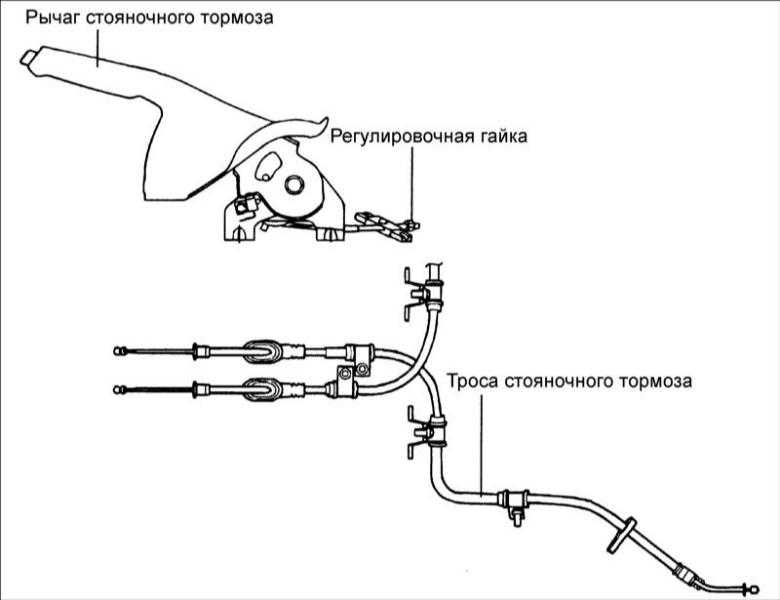

16.16 Стояночный тормоз Хендай Элантра

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите заднюю консоль.
16.16 Стояночный тормоз Хендай Элантра

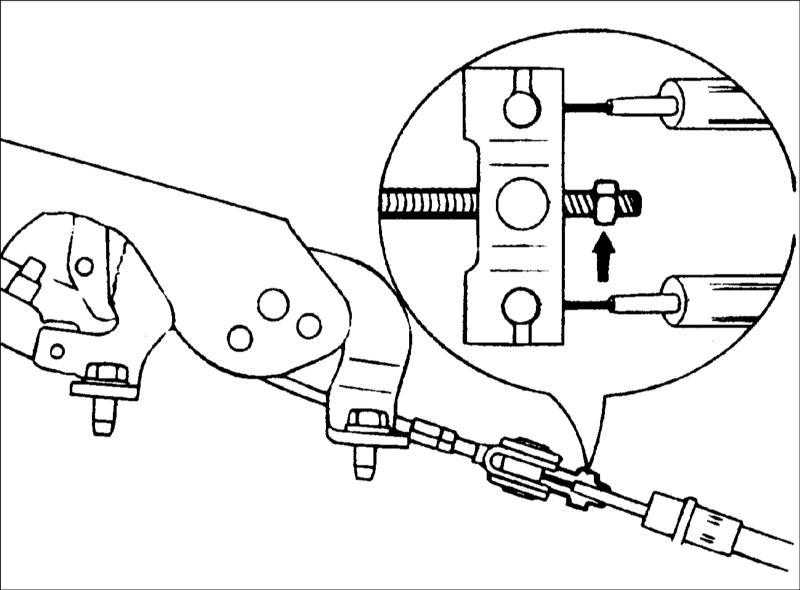

  1. Отверните регулировочную гайку и отсоедините трос стояночного тормоза.
  1. Снимите выключатель стояночного тормоза.
  2. Снимите узел рычага стояночного тормоза.
  3. Снимите колесо.
  4. Снимите тормозной барабан.
  5. Снимите тормозные колодки.
16.16 Стояночный тормоз Хендай Элантра

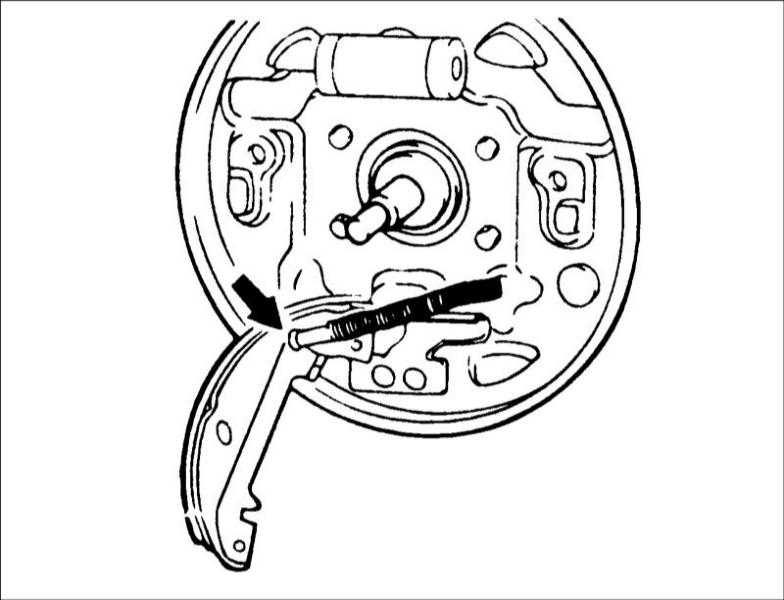

  1. Отсоедините трос стояночного тормоза от рычага на тормозной колодке.
16.16 Стояночный тормоз Хендай Элантра

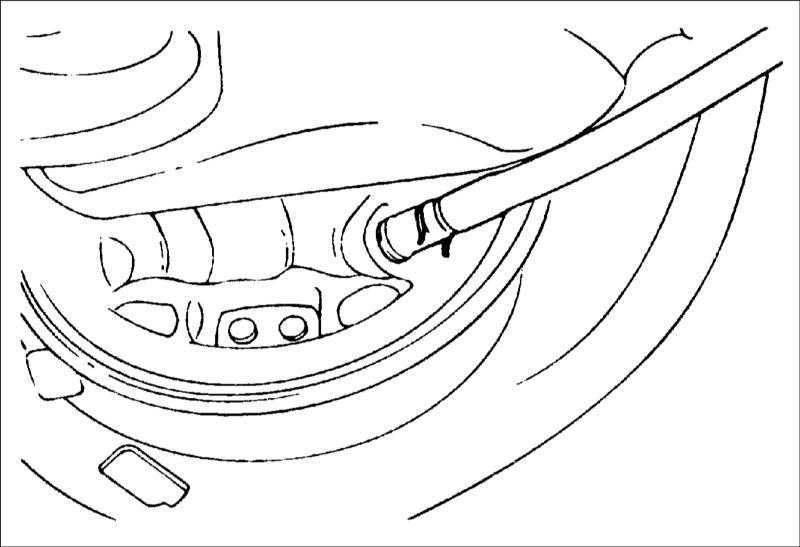

  1. Снимите зажим, крепящий оболочку троса стояночного тормоза к тормозному щиту.
16.16 Стояночный тормоз Хендай Элантра

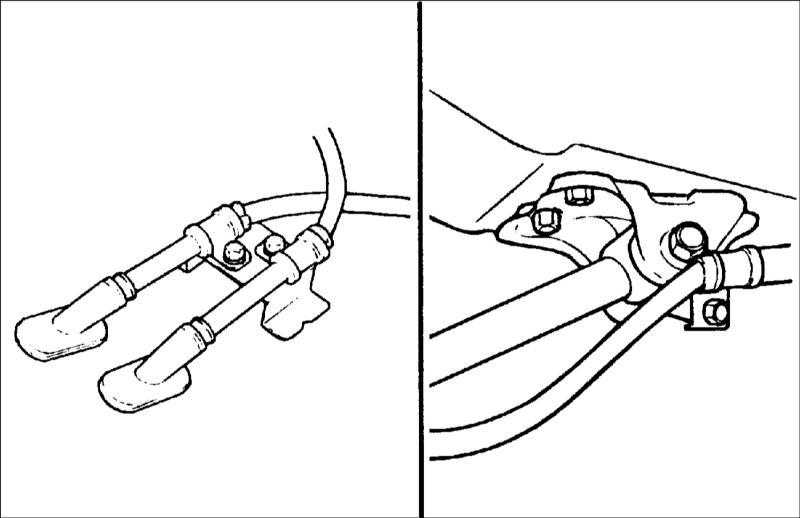

  1. Ослабьте зажимы крепления троса стояночного тормоза и снимите его с автомобиля.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Проверьте действие выключателя стояночного тормоза.
  2. Проверьте храповик рычага стояночного тормоза на отсутствие износа.
  3. Проверьте трос стояночного тормоза на отсутствие износа или повреждений.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

16.16 Стояночный тормоз Хендай Элантра

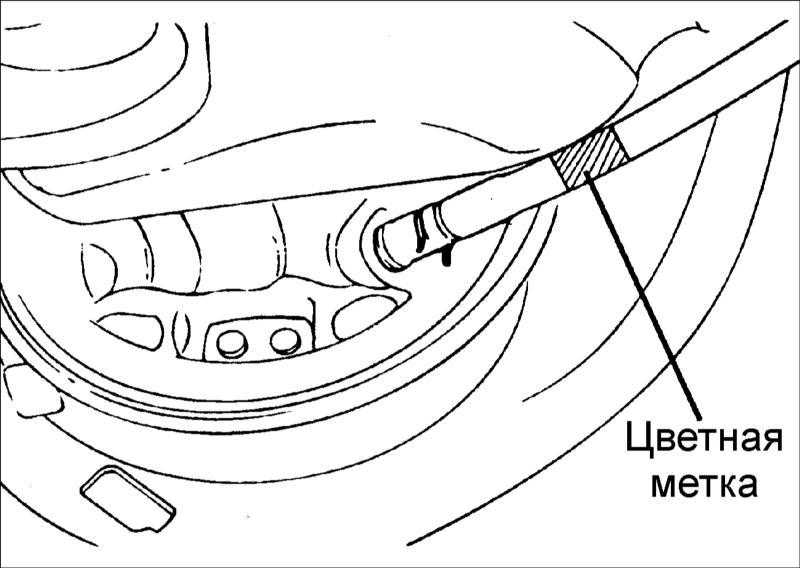

  1. Проверьте наличие маркировки на левом и правом тросах стояночного тормоза и установите их на свои места.

Идентификационный цвет:

Левая сторона: Красный цвет
Правая сторона: Желтый цвет

16.16 Стояночный тормоз Хендай Элантра

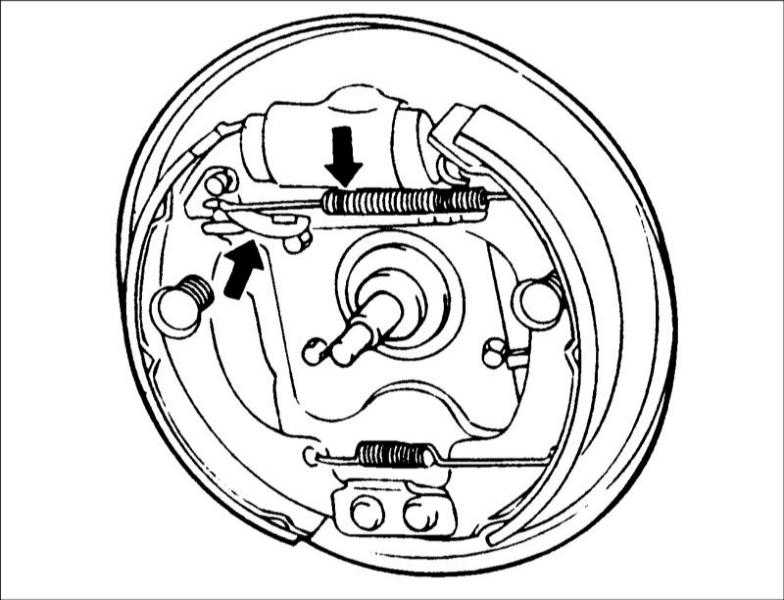

  1. Переместите рычаг стояночного тормоза на тормозной колодке полностью назад и установите пружины.
16.16 Стояночный тормоз Хендай Элантра

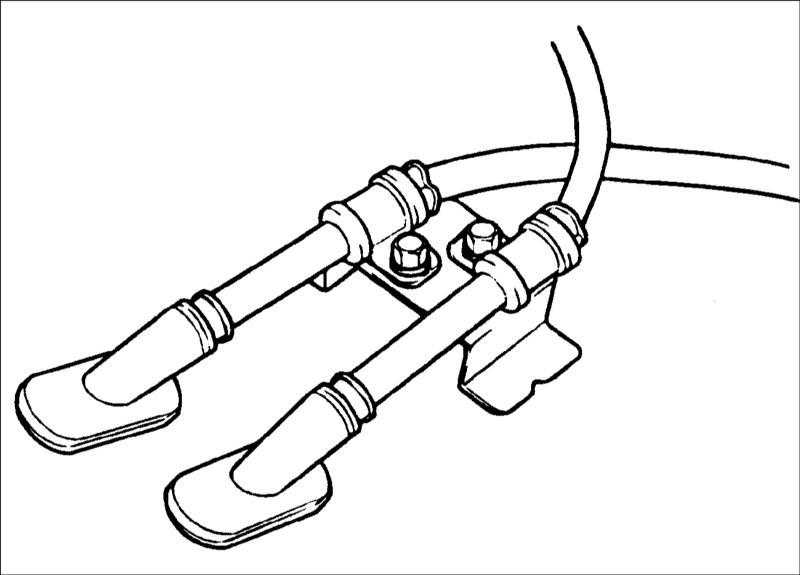

  1. Установите трос стояночного тормоза в направлении, показанном на рисунке.
  1. Смажьте рекомендованной смазкой храповик и собачку храповика рычага стояночного тормоза.
    Рекомендованный смазочный материал: SAE J310, NLGI №2.
  2. После установки компенсатора отрегулируйте ход рычага стояночного тормоза.

После расположения компенсатора на расстоянии 40 мм от рычага, вручную натяните тросы и наверните регулировочную гайку в положение, при котором ход рычага стояночного тормоза будет равен 8 щелчкам.
