Хендай Элантра. Снятие и установка коробки передач F4A42



Хендай Элантра. Снятие и установка коробки передач F4A42

Снятие и установка коробки передач F4A42

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра
  1. Отсоедините, в первую очередь, провод от отрицательной клеммы аккумуляторной батареи, затем – от положительной. Снимите аккумуляторную батарею и опору батареи.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

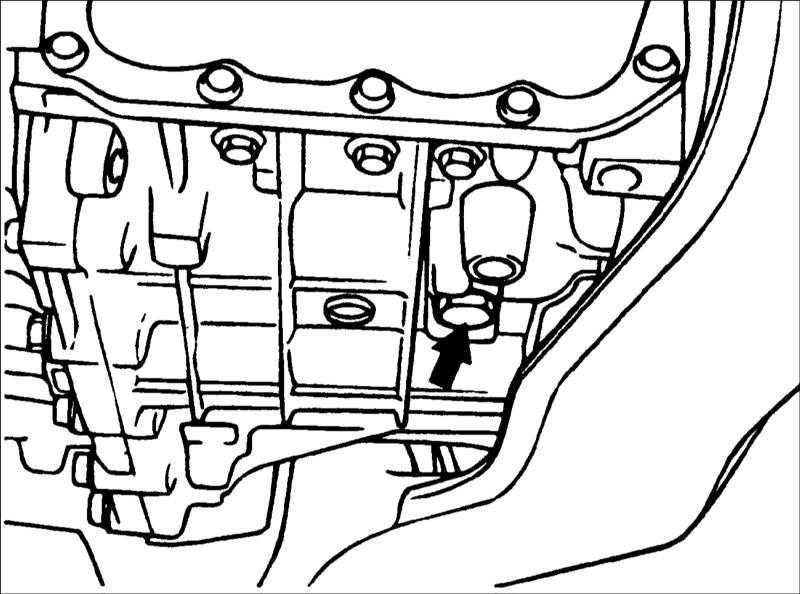

  1. Выверните сливную пробку и слейте в подходящую емкость трансмиссионное масло из коробки передач.
  1. Снимите воздушный фильтр.
  2. Отсоедините разъем от датчика спидометра.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра
  1. Отсоедините разъем от переключателя диапазонов коробки передач, соленоидальный разъем и разъем от датчика температуры масла.

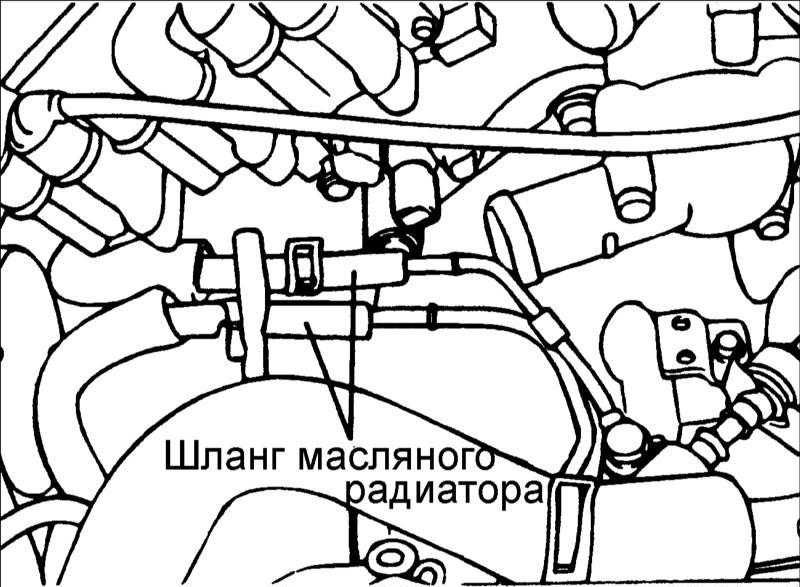

  1. Отсоедините шланг от масляного радиатора.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

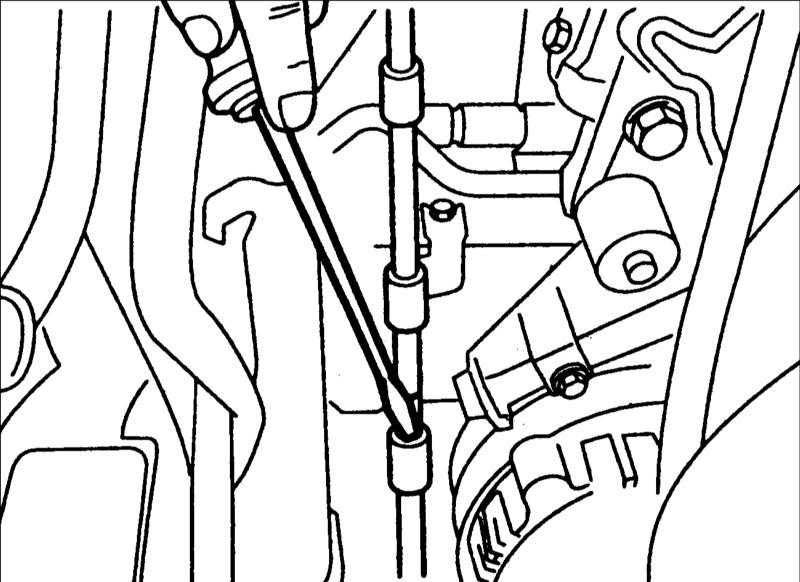

  1. Снимите трос управления.

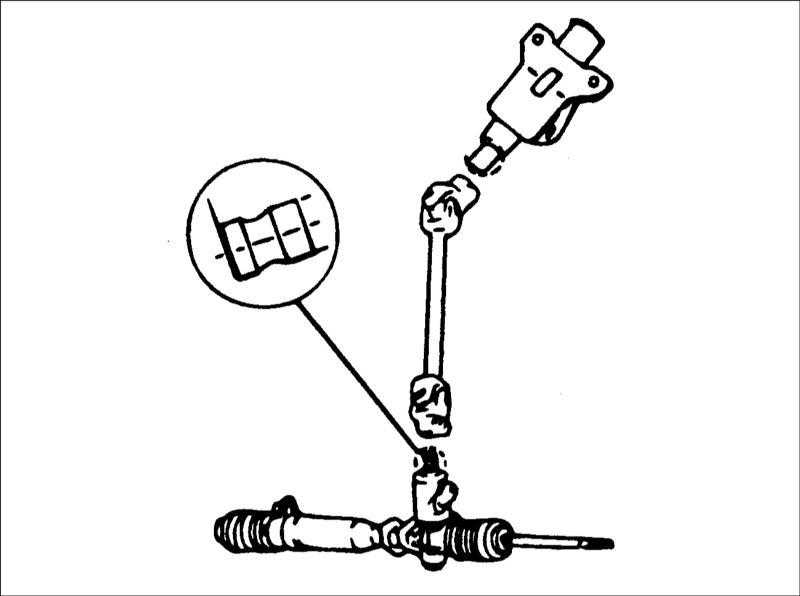

  1. Отсоедините карданный шарнир вала рулевой колонки от рулевой передачи.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

Отметьте положение карданного шарнира вала рулевой колонки и вала рулевой передачи.

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра
  1. Отсоедините шланг от насоса усилителя рулевого управления.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра
  1. Отсоедините возвратный шланг от масляного насоса усилителя рулевого управления.

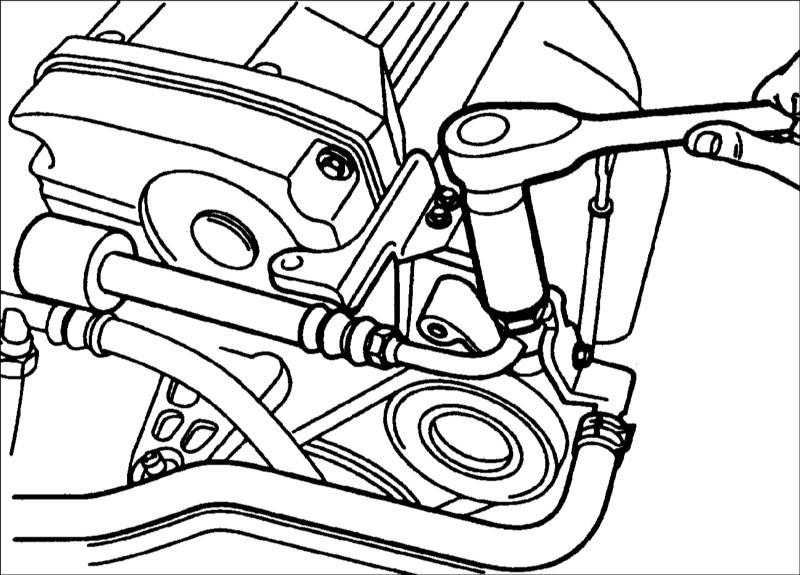

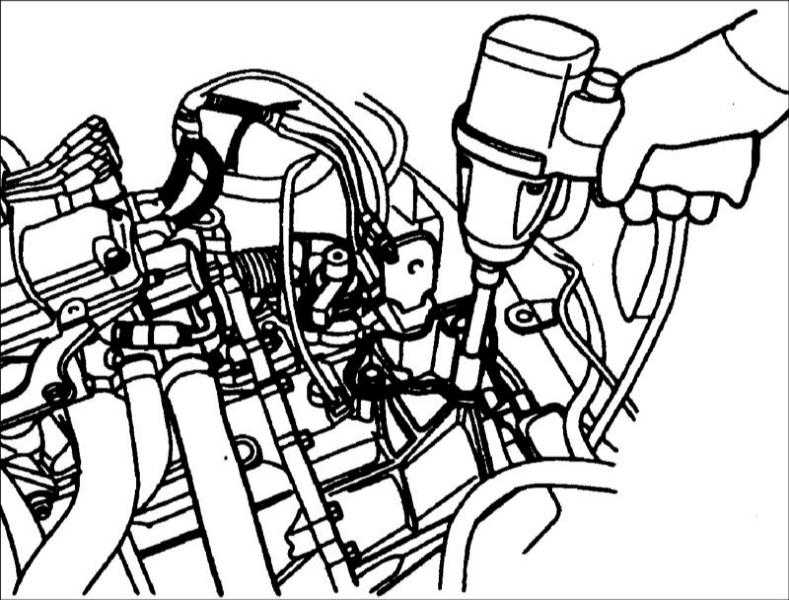

  1. Выверните верхние болты крепления коробки передач.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра
  1. Специальным приспособлением J28467–B, J28467–125 поддержите двигатель так, чтобы вес двигателя воспринимался приспособлением.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

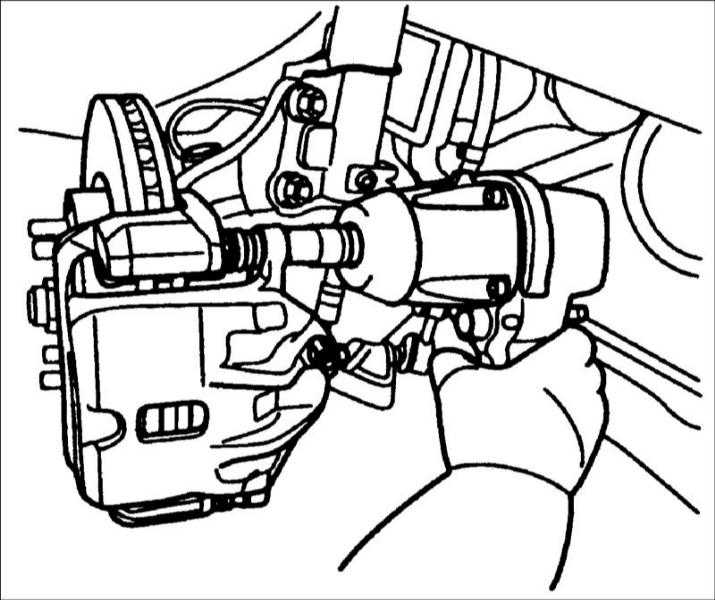

  1. Снимите передние колеса и суппорты передних тормозов.

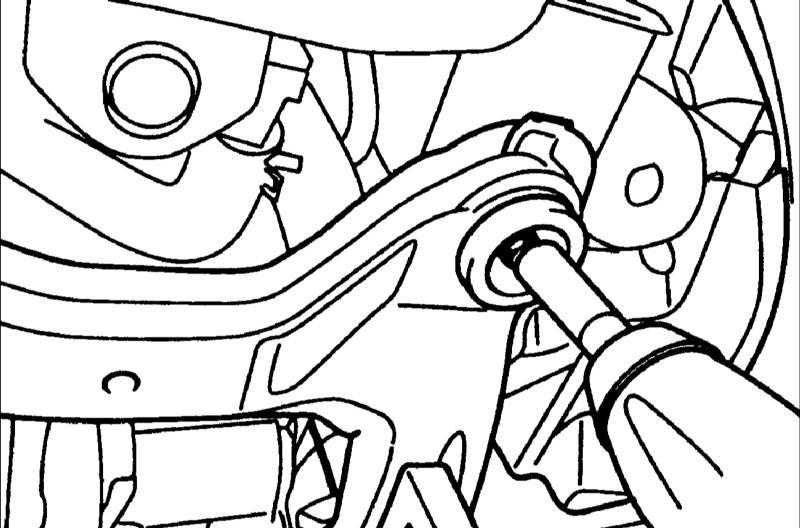

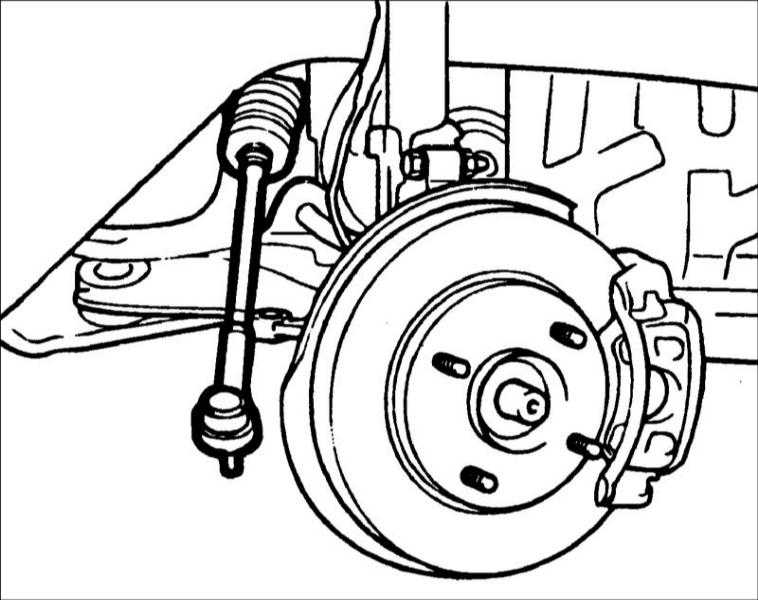

  1. Отсоедините от поворотного кулака шаровой шарнир наконечника рулевой тяги.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

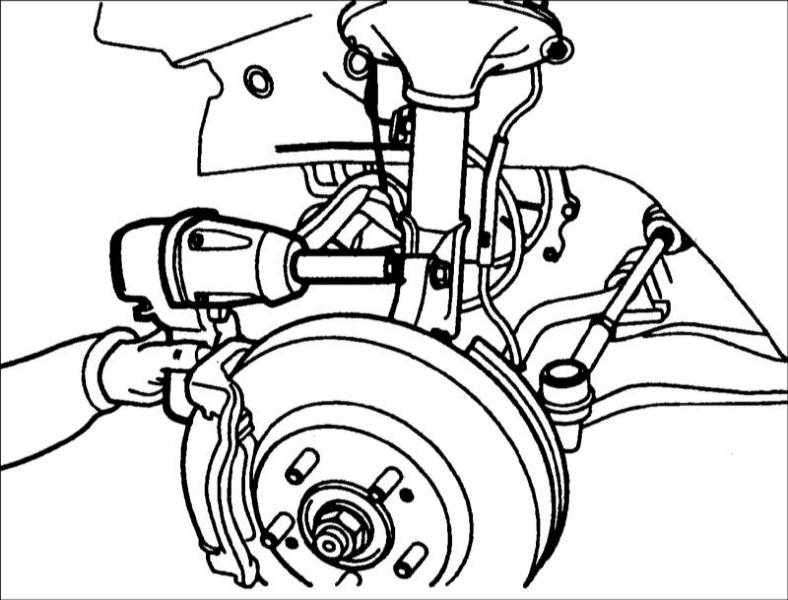

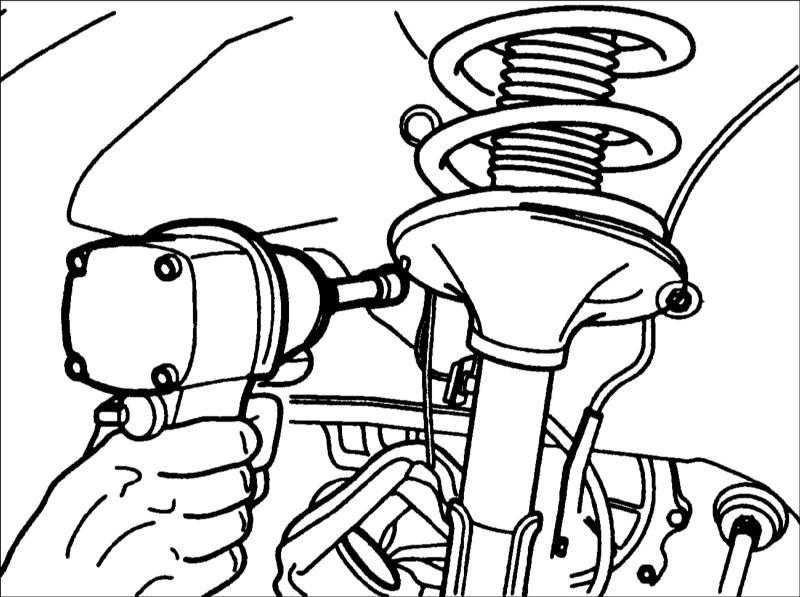

  1. Снимите датчик скорости и выверните болты крепления передней стойки к поворотному кулаку.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

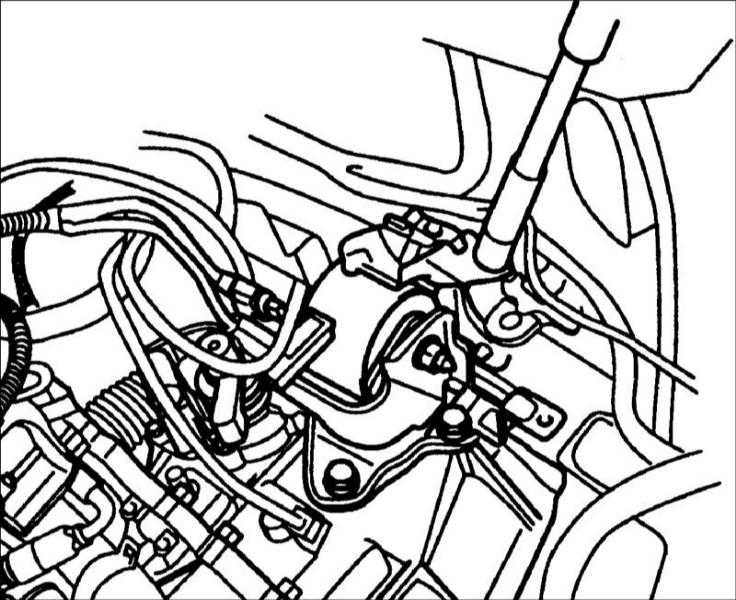

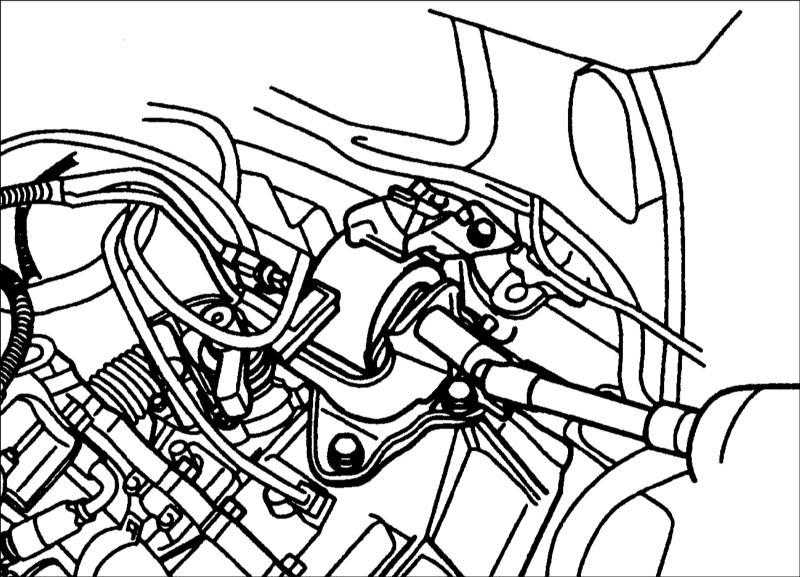

  1. Снимите кронштейн коробки передач.
    1. Выверните болт крепления опоры.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

b. Выверните (верхний) болт со стороны кузова.

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

c. Выверните (боковой) болт со стороны кузова.

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

d. Выверните боковой монтажный болт крепления коробки передач.

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

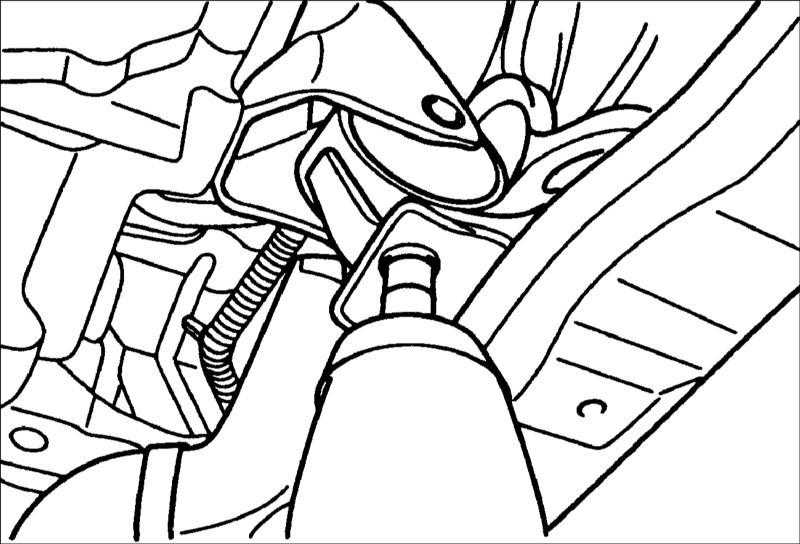

  1. Снимите передний роликовый стопор.
    1. Выверните болт крепления опоры.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

b. Выверните (верхний) болт крепления стопора.

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

c. Выверните (нижний) болт крепления стопора.

12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

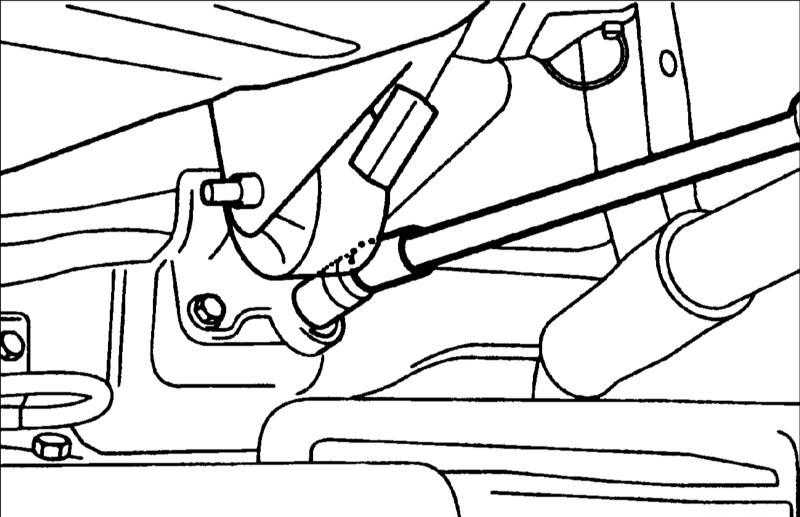

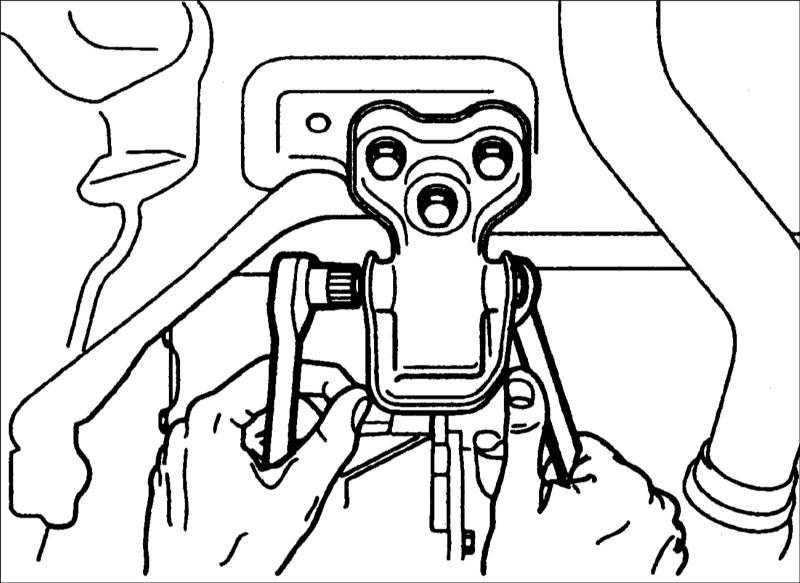

  1. Снимите задний роликовый стопор.

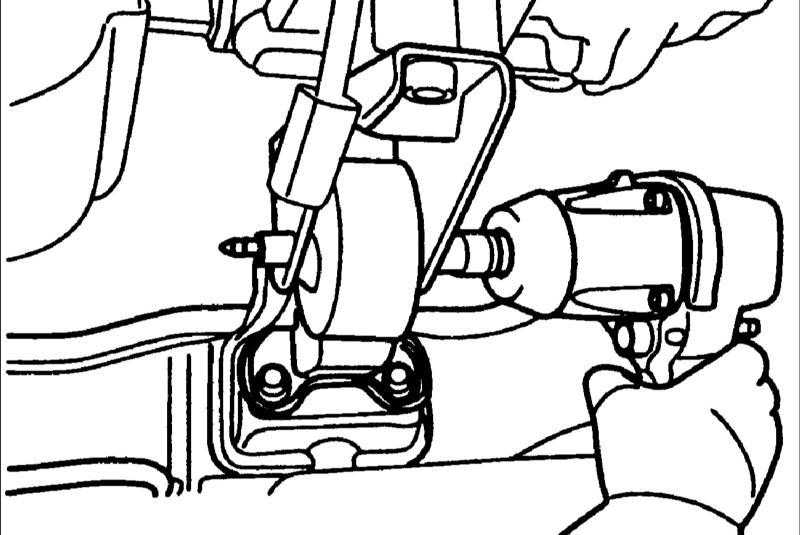

    1. Выверните болт крепления опоры.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

b. Выверните болт крепления стопора.

  1. Снимите приводной вал.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра
  1. Выверните болты и снимите нижнюю раму.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

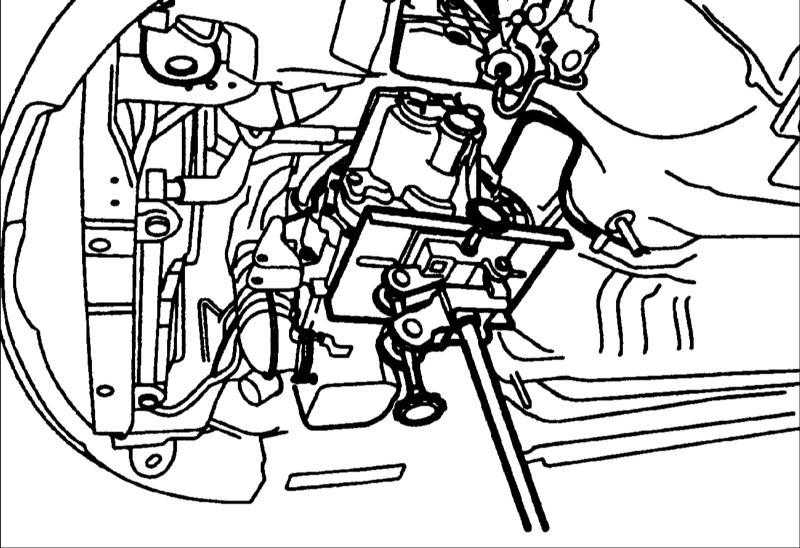

  1. Поддержите коробку передач домкратом.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра

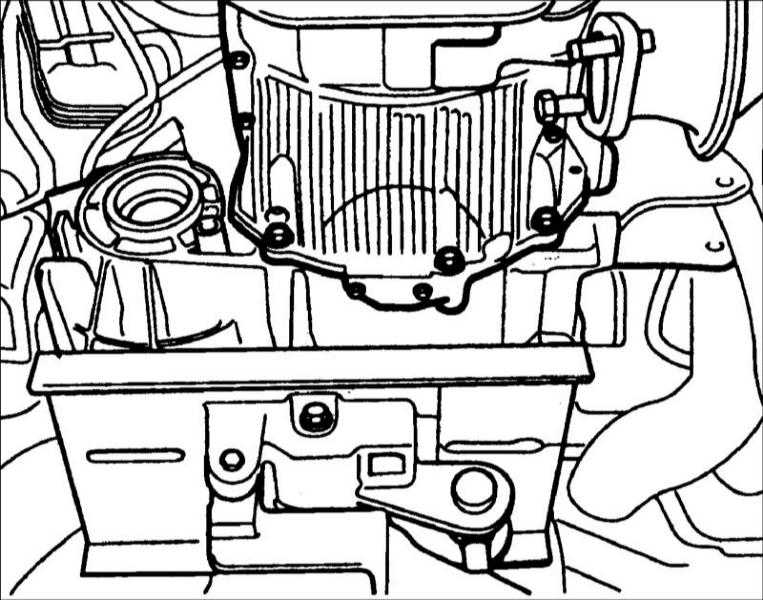

  1. Выверните нижние болты крепления коробки передач.

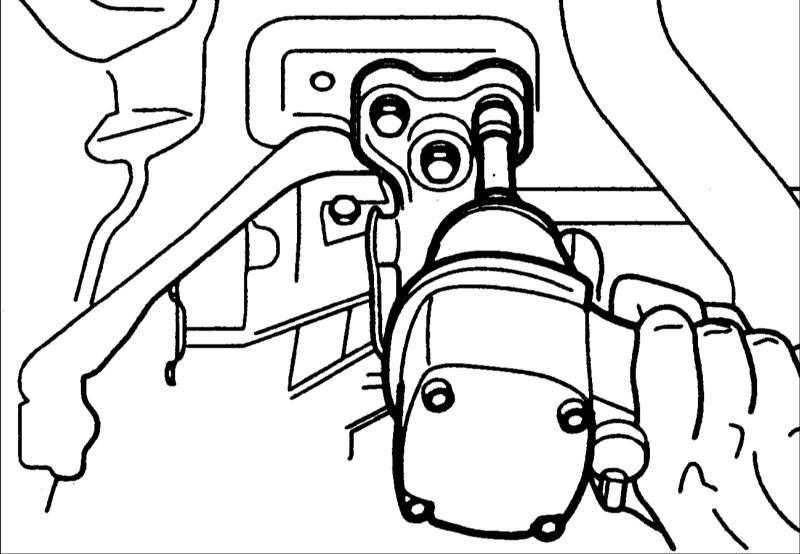

  1. Выверните болты крепления коробки передач к двигателю.
  2. Снимите коробку передач с автомобиля.

  1. Опоры двигателя и коробки передач должны быть установлены на свои места без предварительного напряжения.
  2. Последовательность установки кронштейнов.
    1) Кронштейн установки двигателя.
    2) Верхний кронштейн коробки передач.
    3) Кронштейн задней опоры.
    4) Кронштейн передней опоры.
  3. При установке кронштейна передней опоры будьте осторожны, чтобы не повредить опору, что может привести к повышенной вибрации.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите на переднюю часть коробки передач гидротрансформатор и установите коробку передач к двигателю.

Если гидротрансформатор установить сначала на двигатель, при установке коробки передач может быть повреждено уплотнительное кольцо коробки передач.

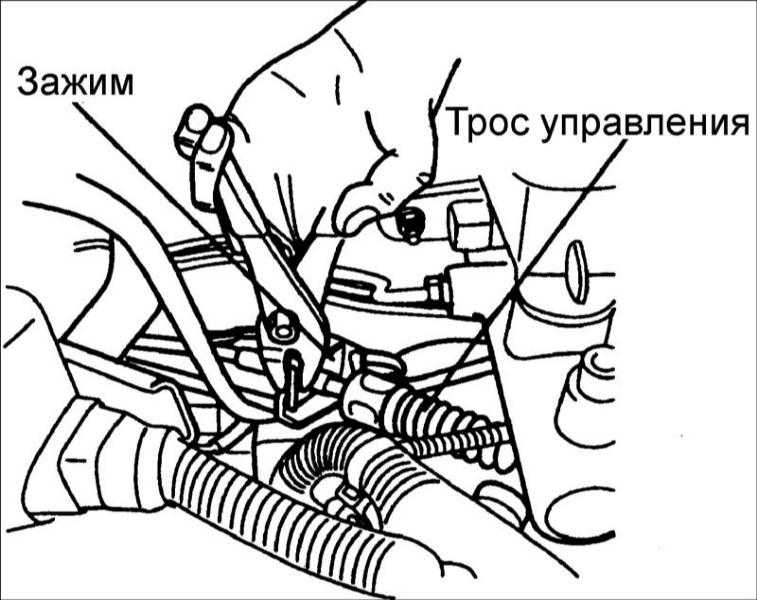

  1. Установите трос управления коробкой передач и отрегулируйте следующим образом.

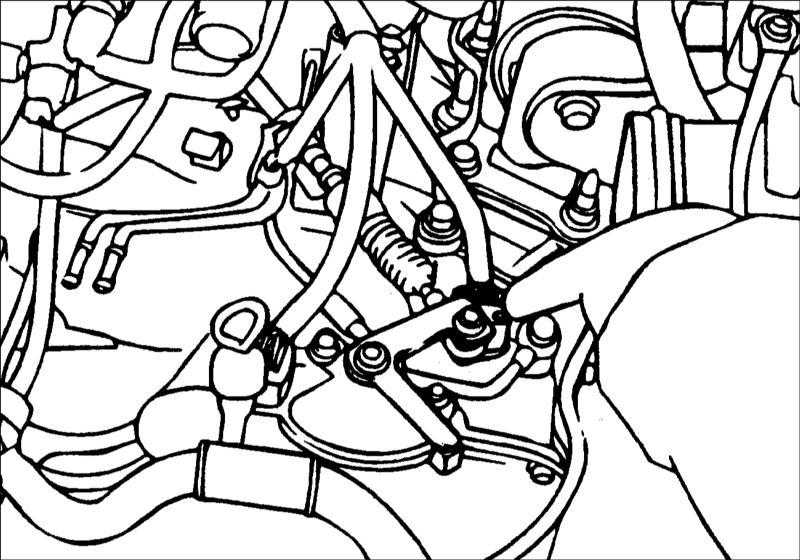

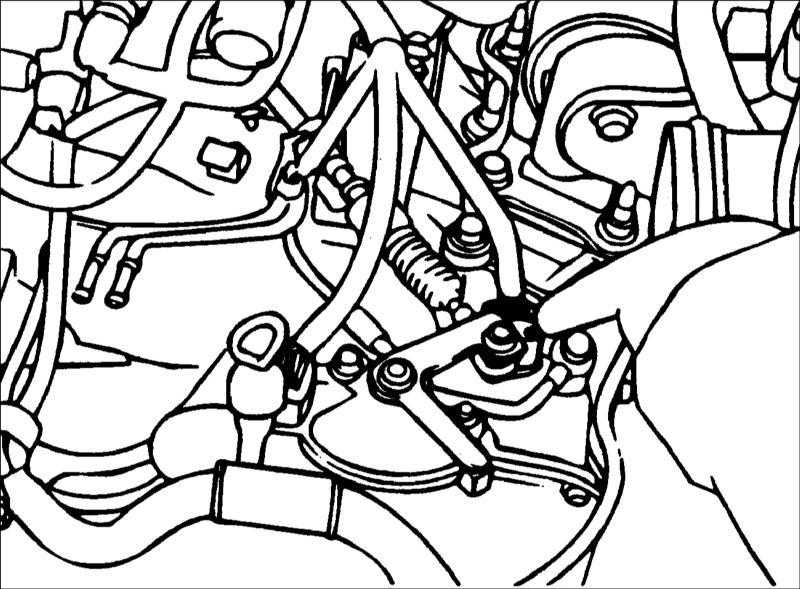

    1. Переместите рычаг селектора и переключатель диапазонов коробки передач в положение N и установите трос управления коробкой передач.
    2. При подсоединении троса управления к устанавливающему кронштейну коробки передач, установите зажим так, чтобы он вошел в контакт с тросом управления.
    3. Регулировочной гайкой выберите любой свободный ход в тросе управления и проверьте, что рычаг селектора перемещается плавно.
    4. Проверьте, что трос управления отрегулирован правильно.
12.26 Снятие и установка коробки передач F4A42 Хендай Элантра
  1. Установка проводится в последовательности обратной снятию.
