Регулировка переключателя индикации положения рычага селектора (A4AF3)

 ПОРЯДОК ВЫПОЛНЕНИЯ

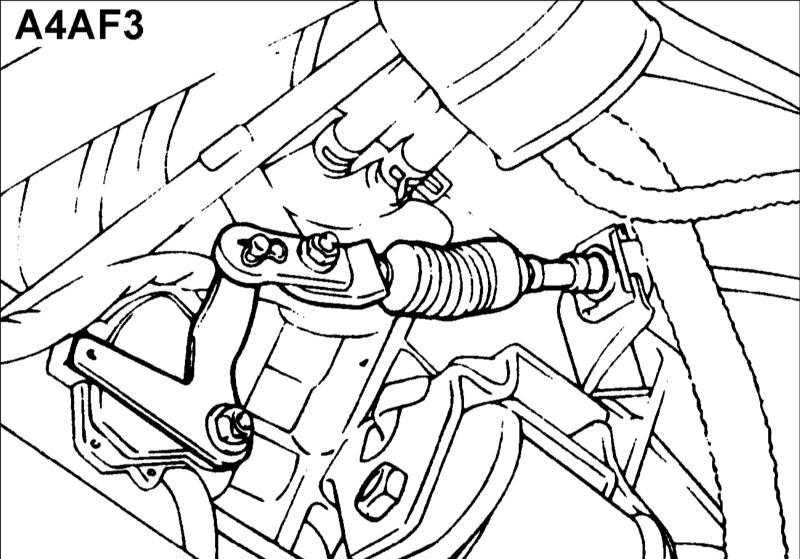

  1. Переместите рычаг селектора в позицию N.
  2. Ослабьте контргайку рычага управления в месте соединения троса и рычага.
12.7 Регулировка переключателя индикации положения рычага селектора (A4AF3) Хендай Элантра

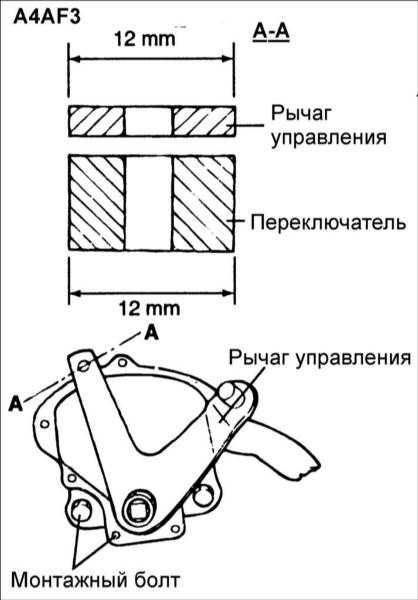

  1. Переместите рычаг управления в положение N.
  1. Поверните корпус переключателя индикации положения рычага селектора на расстояние до 12 мм и совместите широкий конец рычага управления с выступом выключателя.
  2. Затяните болты крепления переключателя моментом затяжки 10–12 Н•м.

При повороте корпуса переключателя соблюдайте осторожность, чтобы не повредить уплотнительное кольцо.

12.7 Регулировка переключателя индикации положения рычага селектора (A4AF3) Хендай Элантра
  1. Проверьте, что рычаг селектора находится в позиции N.
  1. Отрегулируйте положение гайки таким образом, чтобы отсутствовало провисание троса и рычаг селектора перемещался плавно.
12.7 Регулировка переключателя индикации положения рычага селектора (A4AF3) Хендай Элантра
  1. Совершите контрольную поездку и убедитесь, что коробка передач установлена в положение, соответствующее каждому положению рычага селектора.
