Снятие и установка коробки передач

11.5 Снятие и установка коробки передач Хендай Элантра

11.5 Снятие и установка коробки передач Хендай Элантра

Снятие

11.5 Снятие и установка коробки передач Хендай Элантра

 ПОРЯДОК ВЫПОЛНЕНИЯ

11.5 Снятие и установка коробки передач Хендай Элантра
  1. Отсоедините, в первую очередь, провод от отрицательной клеммы аккумуляторной батареи, затем – от положительной.
11.5 Снятие и установка коробки передач Хендай Элантра

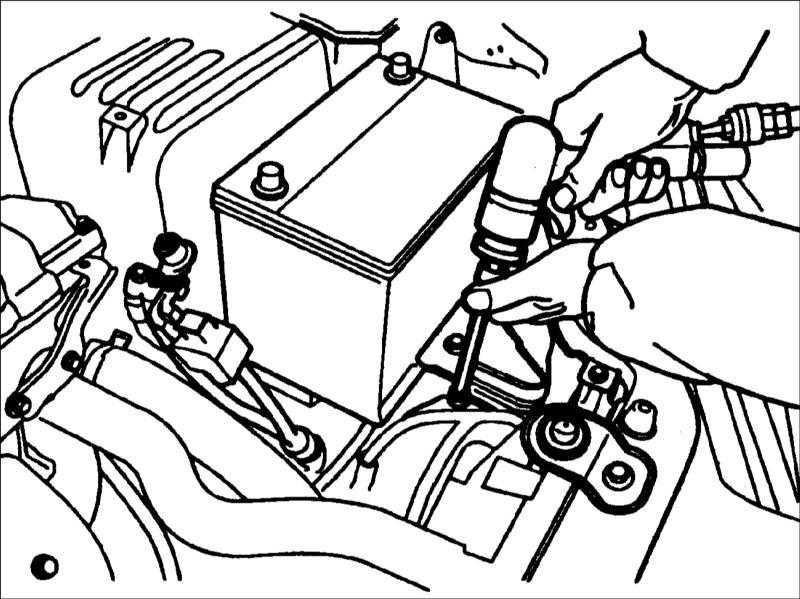

  1. Снимите аккумуляторную батарею и опору батареи.
11.5 Снятие и установка коробки передач Хендай Элантра

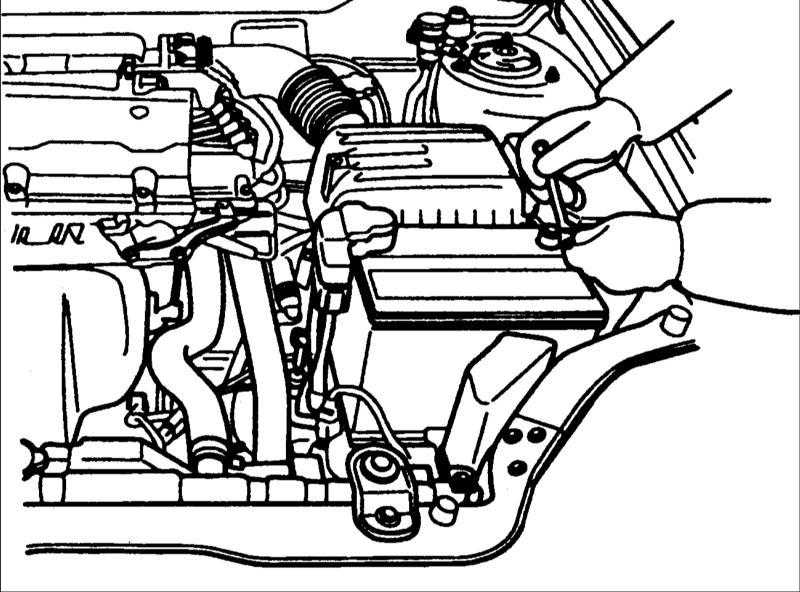

  1. Снимите воздушный фильтр.

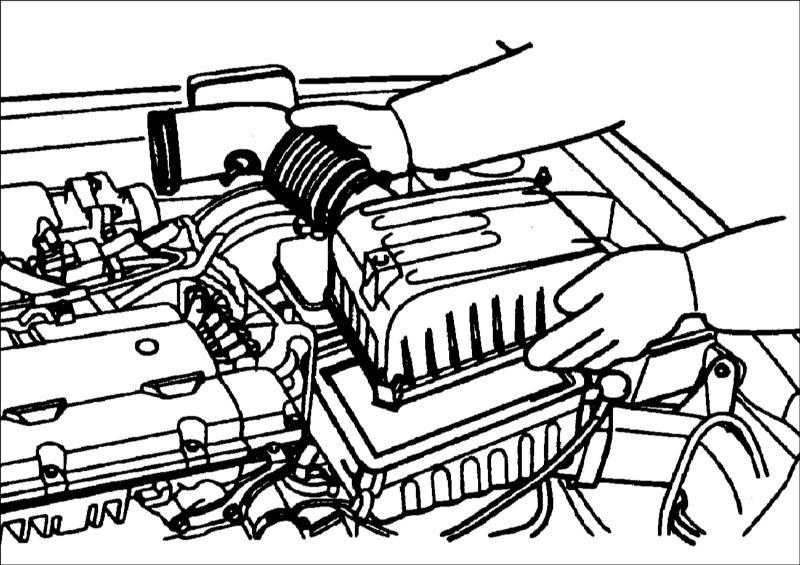

    1. Снимите крышку воздушного фильтра.
11.5 Снятие и установка коробки передач Хендай Элантра

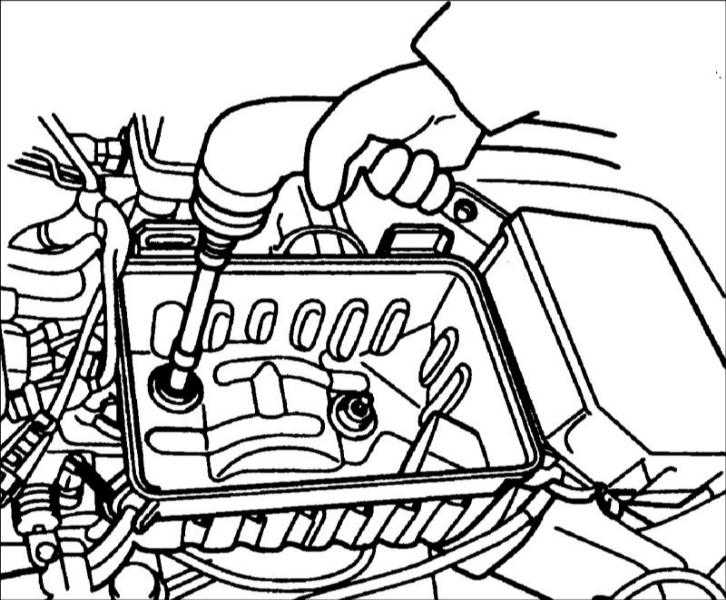

b. Снимите корпус воздушного фильтра.

11.5 Снятие и установка коробки передач Хендай Элантра
  1. Отсоедините разъем выключателя света заднего хода.
11.5 Снятие и установка коробки передач Хендай Элантра

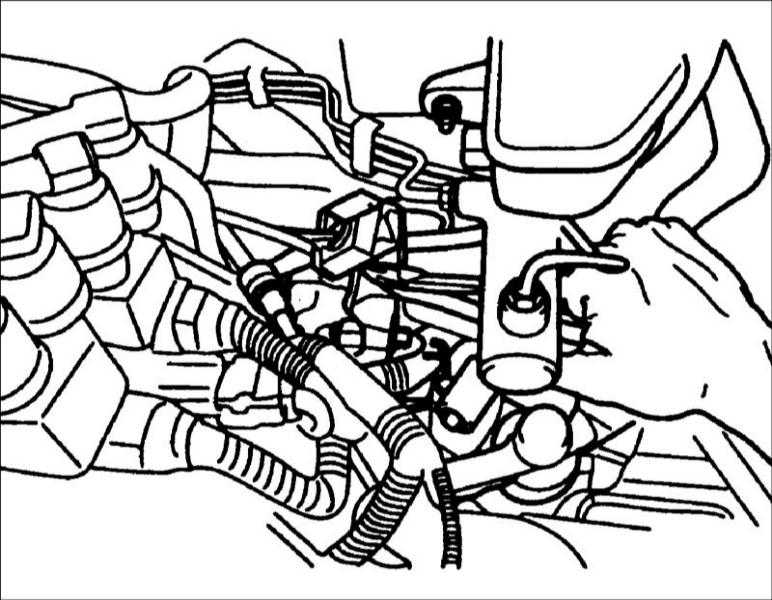

  1. Снимите кронштейн и отсоедините разъемы от датчика угла поворота коленчатого вала (CKP), датчика кислорода и датчика давления масла.
  1. Снимите трос привода спидометра.
11.5 Снятие и установка коробки передач Хендай Элантра

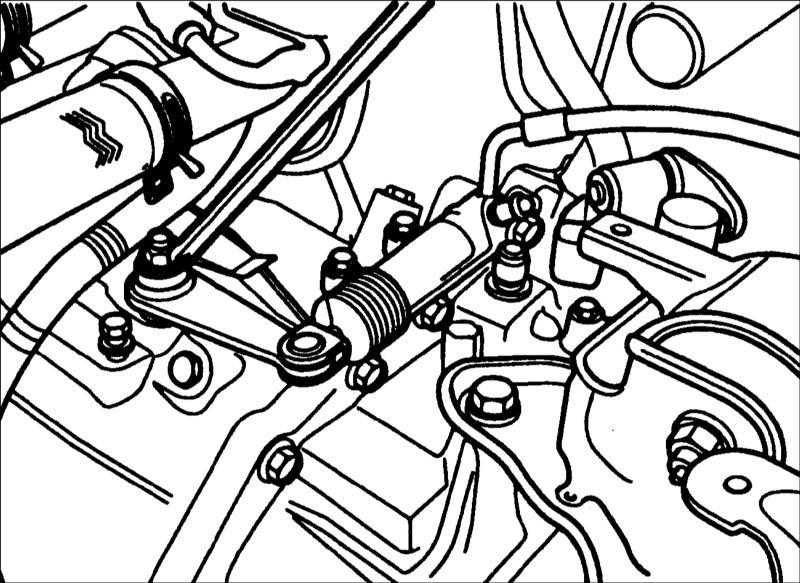

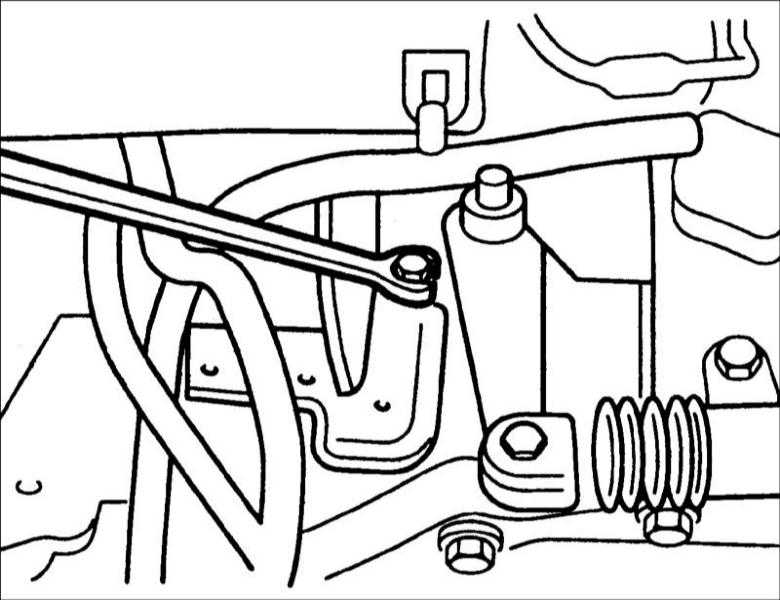

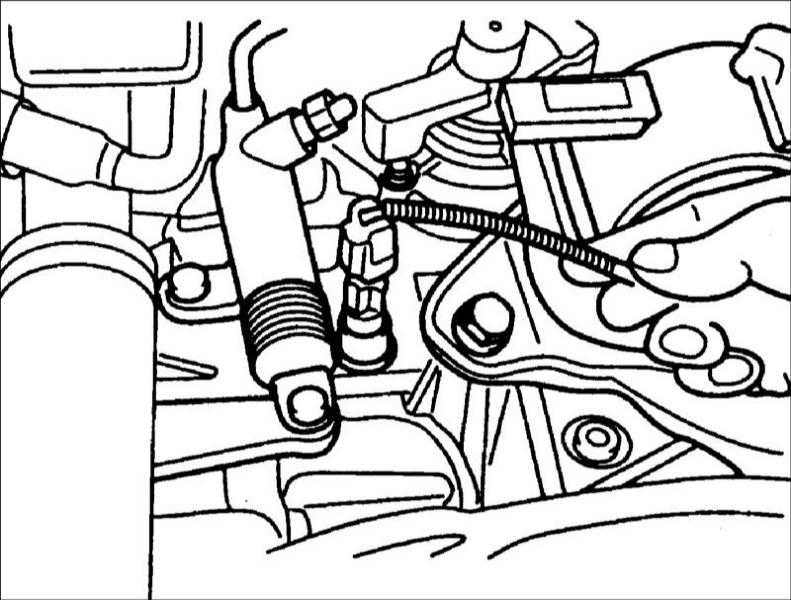

  1. Выверните болт крепления рабочего цилиндра сцепления.

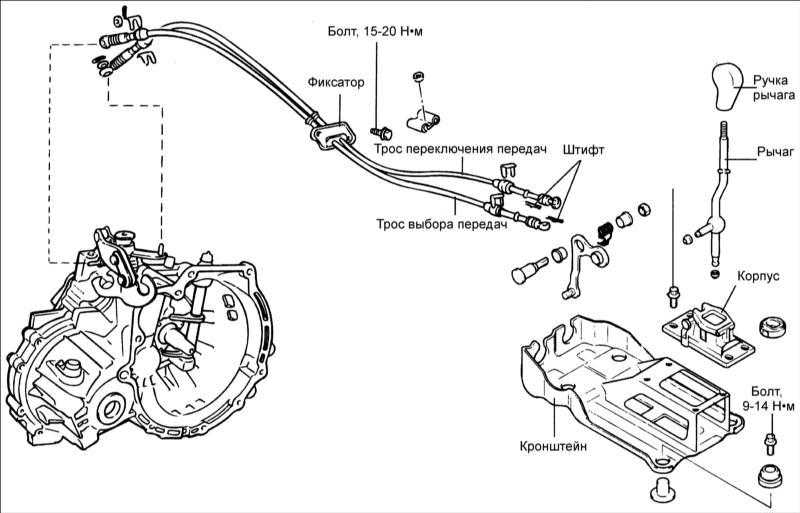

  1. Снимите шплинт крепления троса переключения передач.
11.5 Снятие и установка коробки передач Хендай Элантра
  1. Снимите шплинт крепления троса выбора передач.

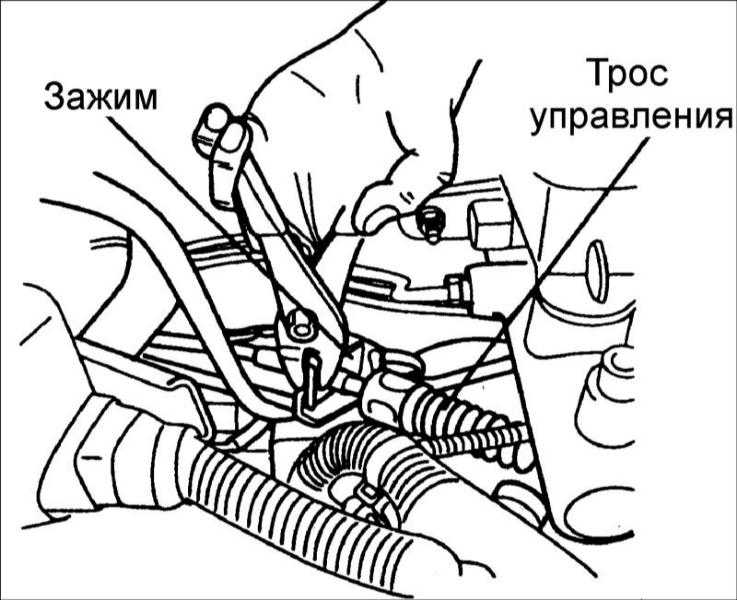

  1. Снимите зажим крепления троса переключения передач.
11.5 Снятие и установка коробки передач Хендай Элантра
  1. Снимите зажим крепления троса выбора передач.
11.5 Снятие и установка коробки передач Хендай Элантра

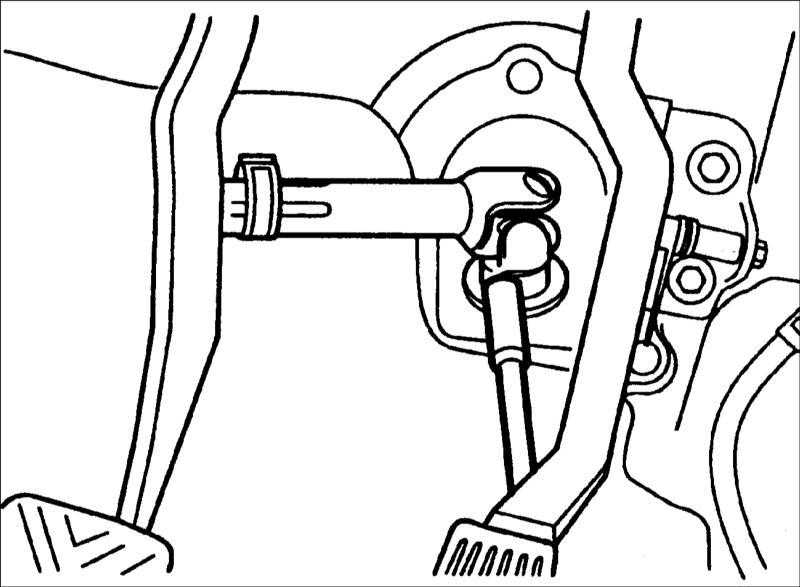

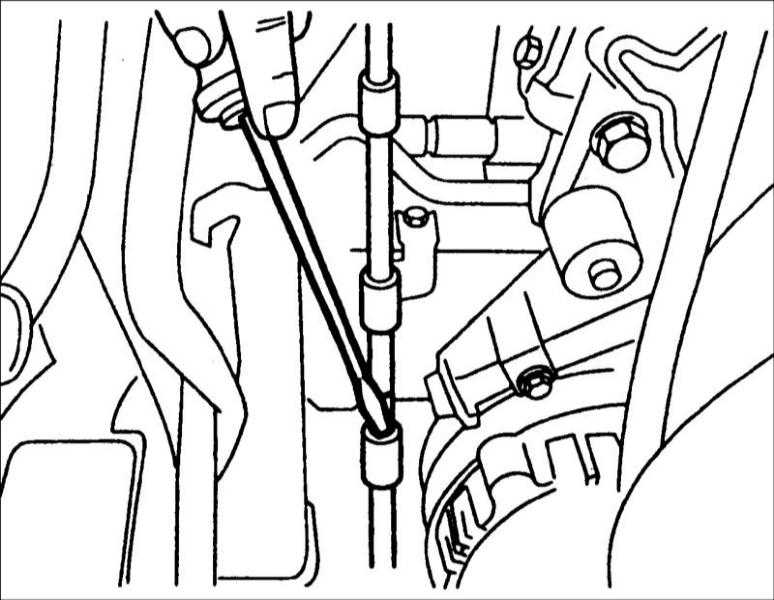

  1. Отсоедините карданный шарнир от вала рулевой колонки.
11.5 Снятие и установка коробки передач Хендай Элантра

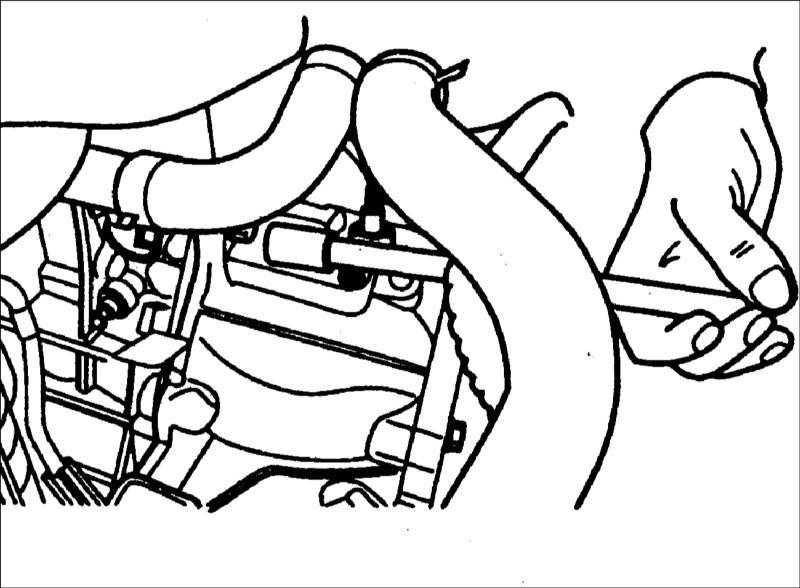

  1. Отсоедините шланг масляного насоса усилителя рулевого управления.

Будьте осторожны, так как при отсоединении шланга будет вытекать жидкость.

11.5 Снятие и установка коробки передач Хендай Элантра
  1. Снимите зажим и отсоедините возвратный шланг насоса усилителя рулевого управления.
11.5 Снятие и установка коробки передач Хендай Элантра

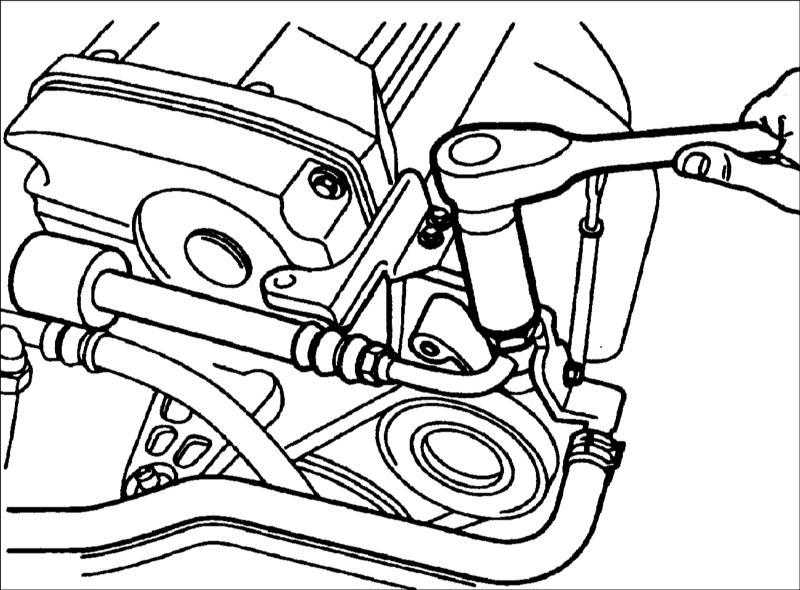

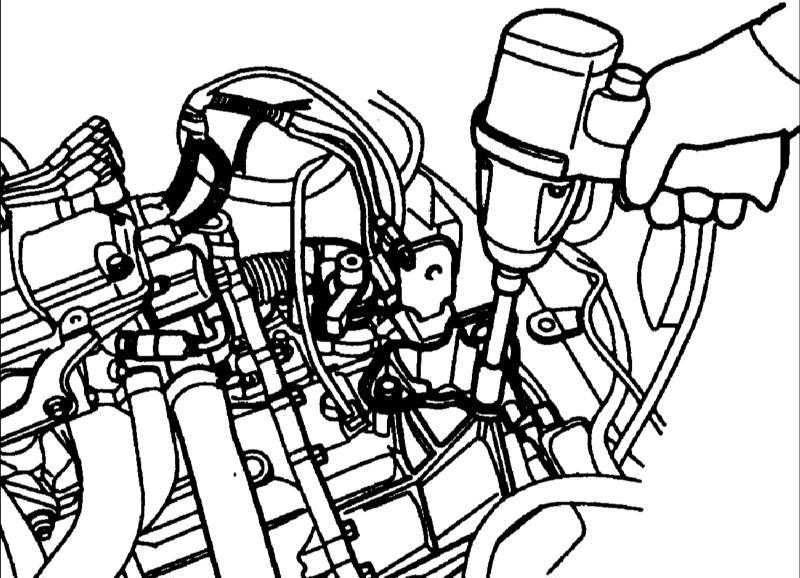

  1. Выверните верхние болты крепления коробки передач.
  1. Выверните болты и снимите стартер.
11.5 Снятие и установка коробки передач Хендай Элантра

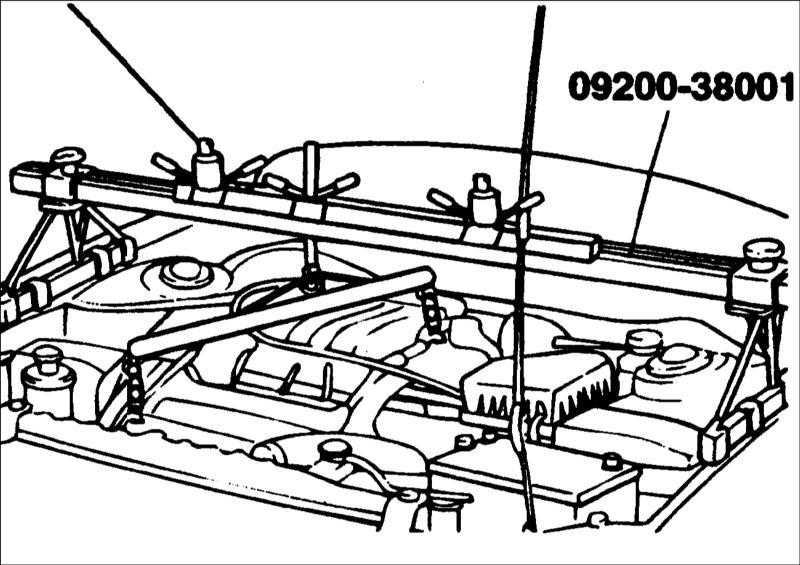

  1. Специальным приспособлением 09200–38001 поддержите двигатель так, чтобы вес двигателя воспринимался приспособлением.
11.5 Снятие и установка коробки передач Хендай Элантра

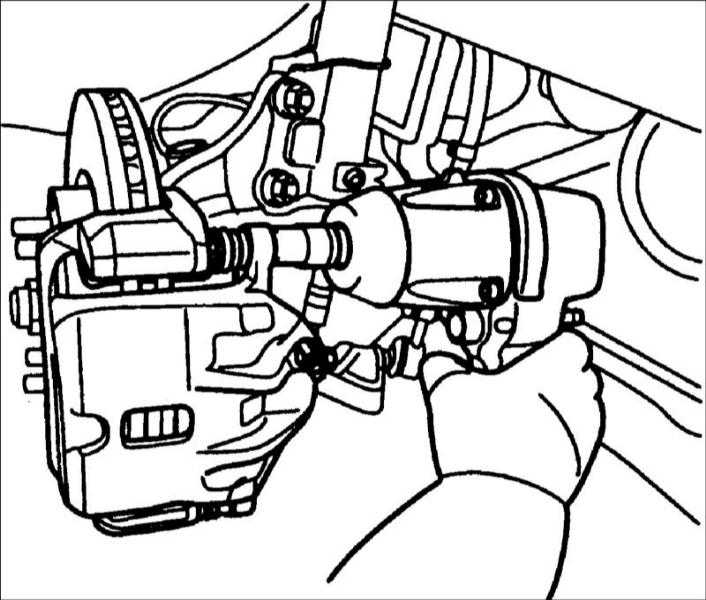

  1. Снимите передние колеса и суппорты передних тормозов.
11.5 Снятие и установка коробки передач Хендай Элантра

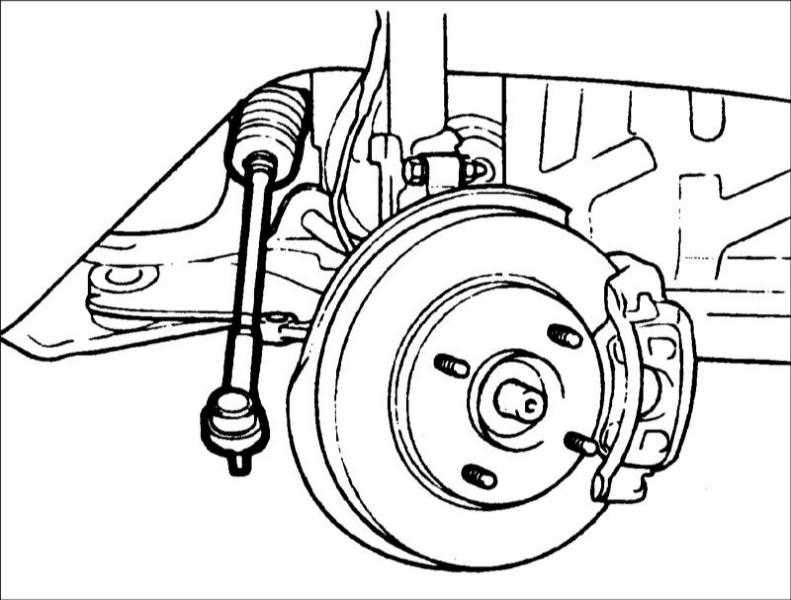

  1. Отсоедините от поворотного кулака шаровой шарнир наконечника рулевой тяги.
11.5 Снятие и установка коробки передач Хендай Элантра

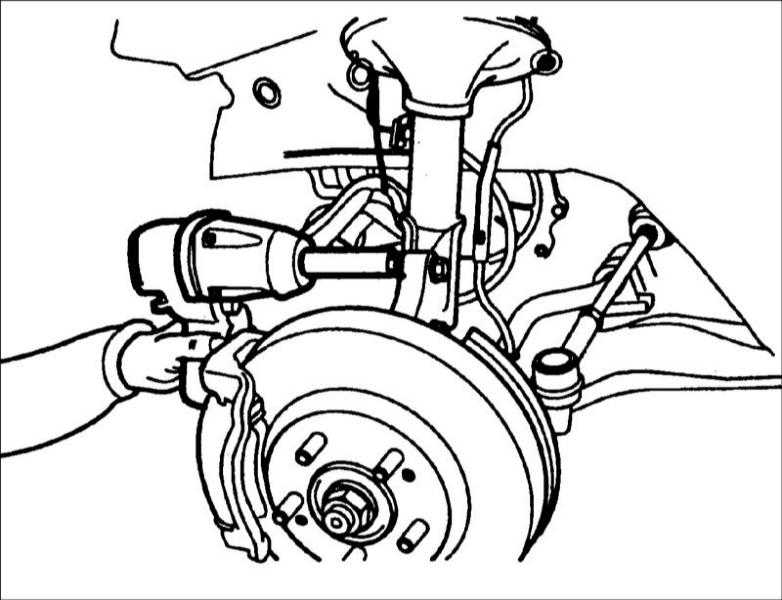

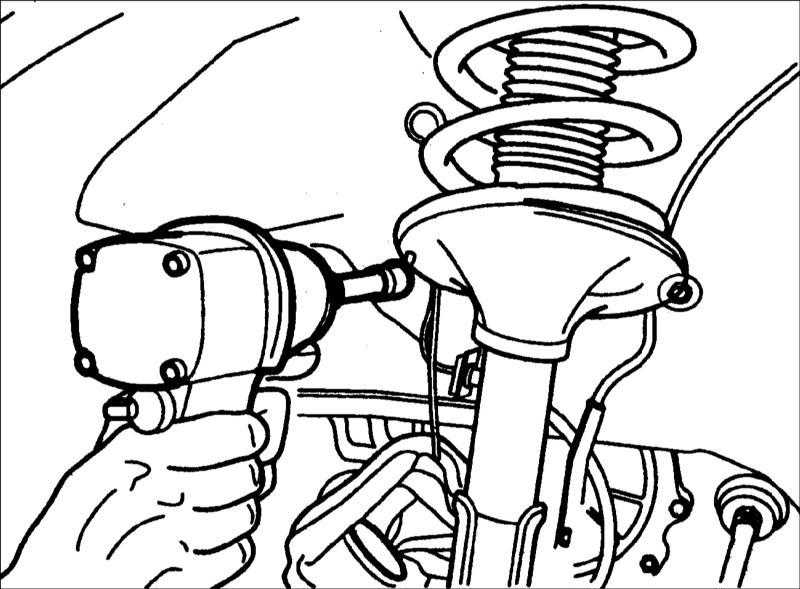

  1. Снимите датчик скорости и выверните болты крепления передней стойки к поворотному кулаку.
11.5 Снятие и установка коробки передач Хендай Элантра
  1. Выверните сливную пробку и слейте масло из коробки передач.
11.5 Снятие и установка коробки передач Хендай Элантра
  1. Снимите кронштейн коробки передач.

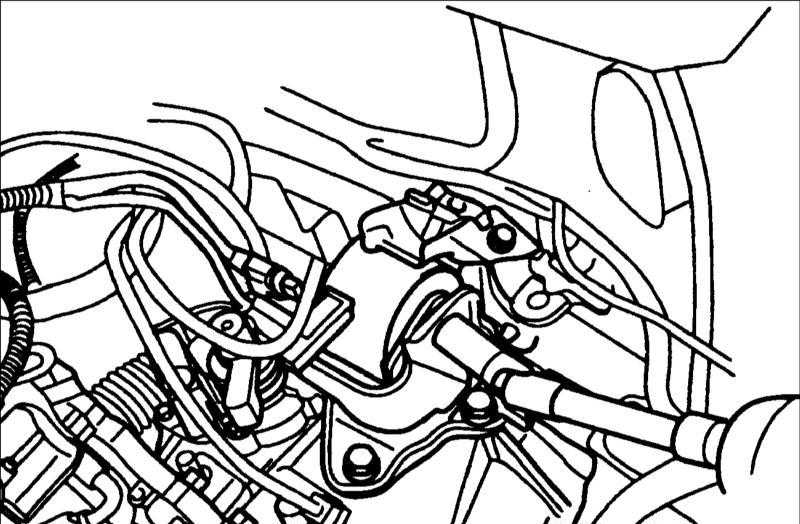

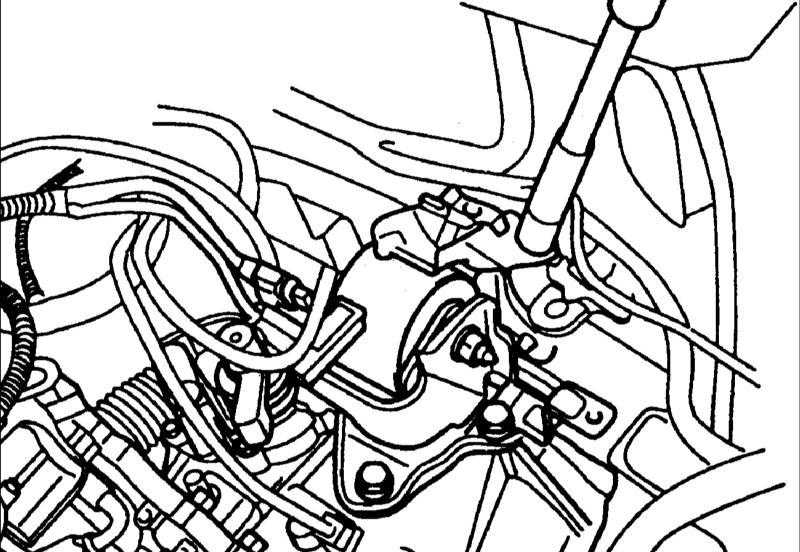

      2. a. Выверните болт крепления опоры.
11.5 Снятие и установка коробки передач Хендай Элантра

b. Выверните (верхний) болт со стороны кузова.

11.5 Снятие и установка коробки передач Хендай Элантра

c. Выверните (боковой) болт со стороны кузова.

11.5 Снятие и установка коробки передач Хендай Элантра

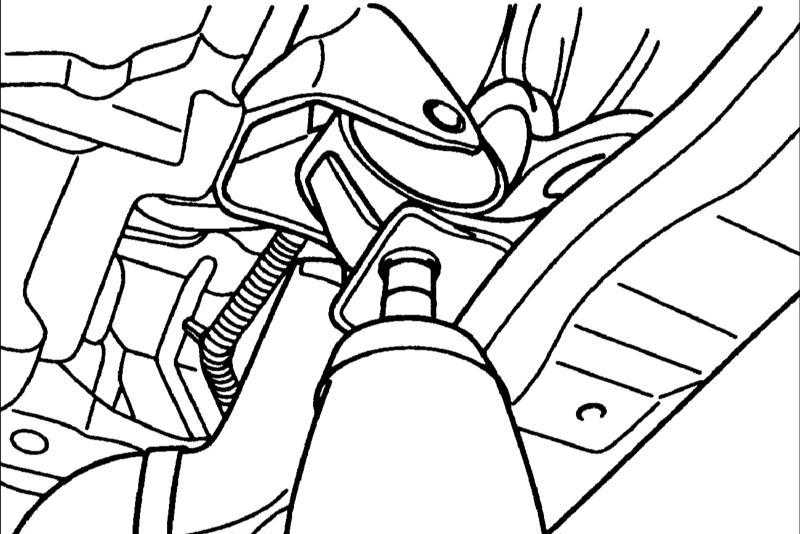

d. Выверните боковой монтажный болт крепления коробки передач.

11.5 Снятие и установка коробки передач Хендай Элантра
  1. Снимите передний роликовый стопор.
    1. Выверните болт крепления опоры.
11.5 Снятие и установка коробки передач Хендай Элантра

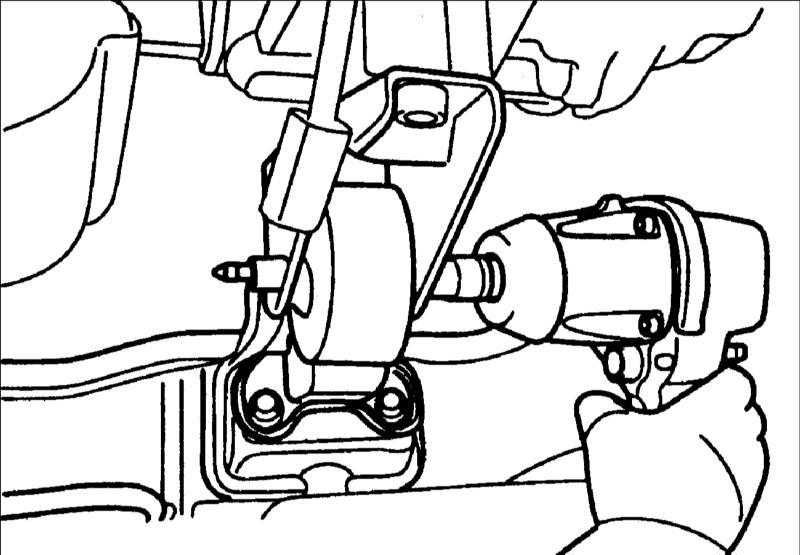

b. Выверните (боковой) болт крепления стопора.

11.5 Снятие и установка коробки передач Хендай Элантра

c. Выверните (нижний) болт крепления стопора.

11.5 Снятие и установка коробки передач Хендай Элантра
  1. Снимите задний роликовый стопор.

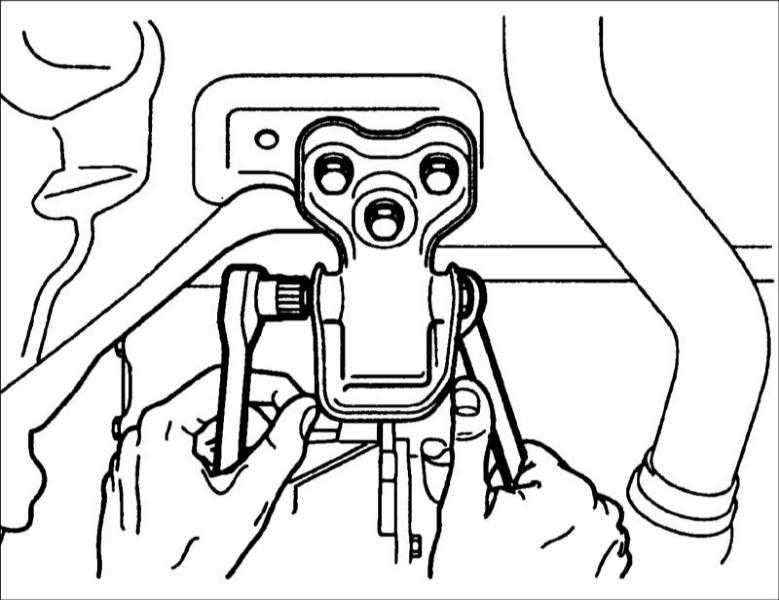

    1. Выверните болт крепления опоры.
11.5 Снятие и установка коробки передач Хендай Элантра

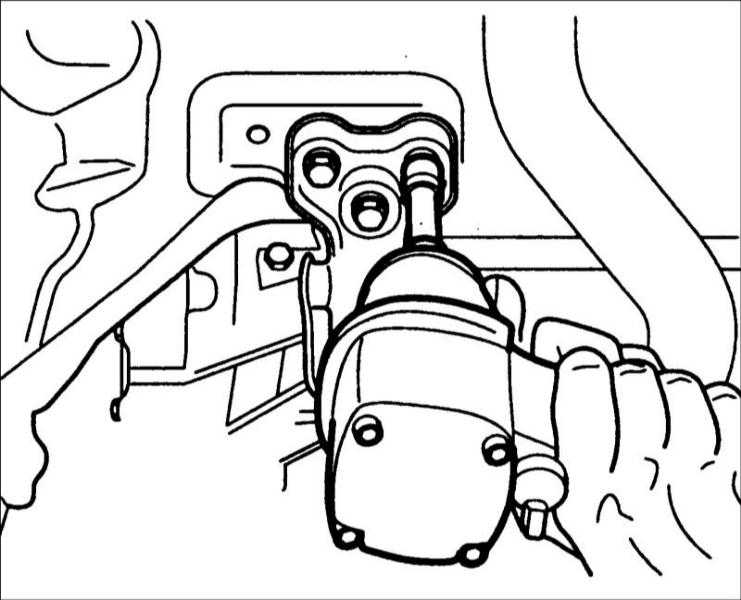

b. Выверните болт крепления стопора.

  1. Снимите приводной вал.
11.5 Снятие и установка коробки передач Хендай Элантра

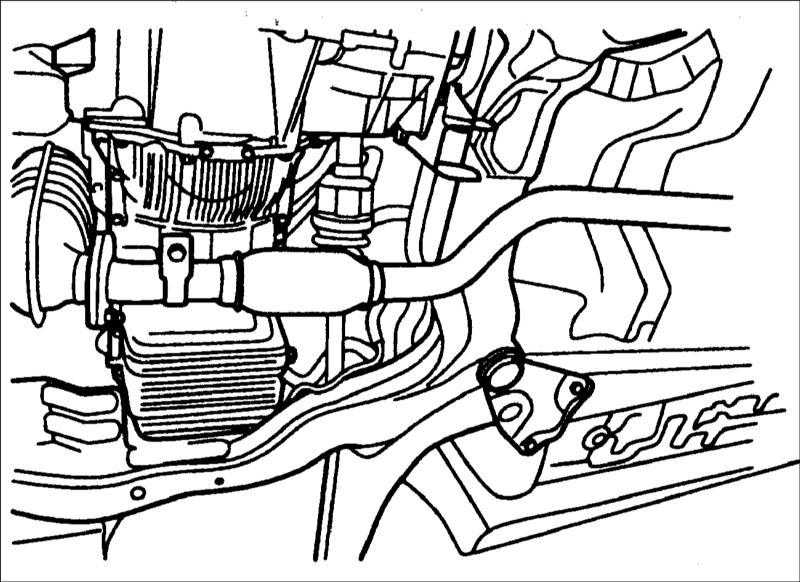

  1. Снимите глушитель.
11.5 Снятие и установка коробки передач Хендай Элантра
  1. Выверните болты крепления нижней рамы.
11.5 Снятие и установка коробки передач Хендай Элантра

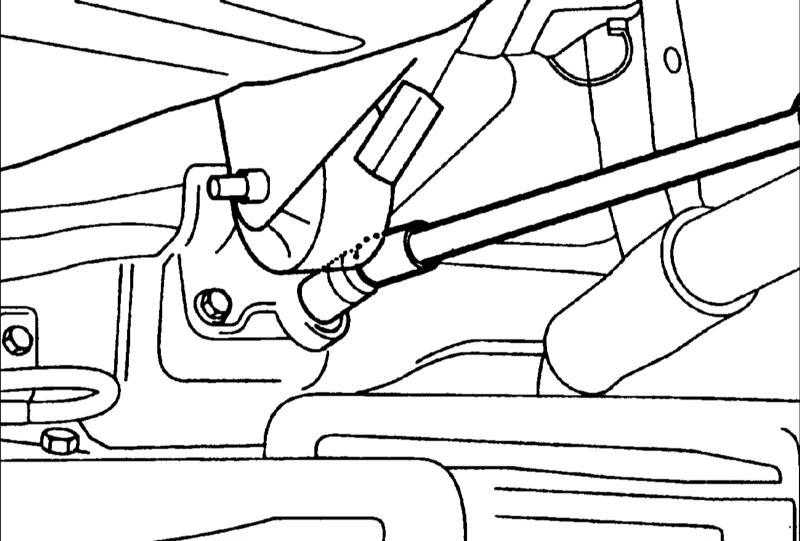

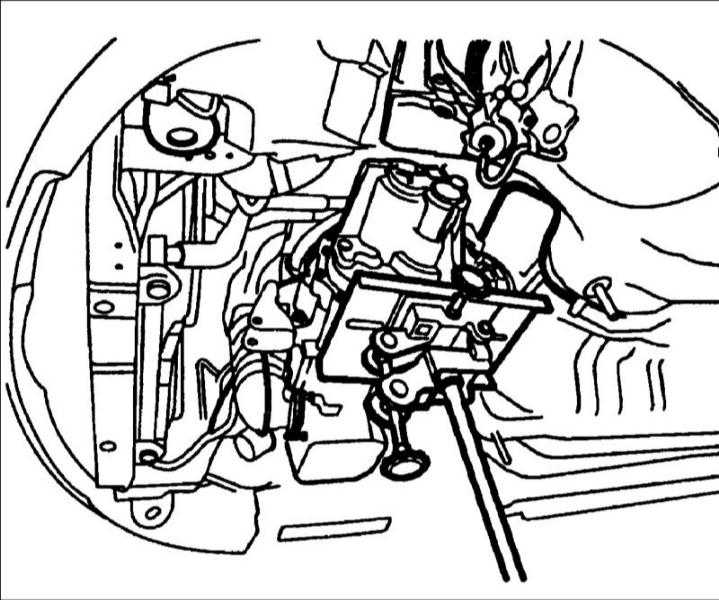

  1. Поддержите коробку передач домкратом.
11.5 Снятие и установка коробки передач Хендай Элантра

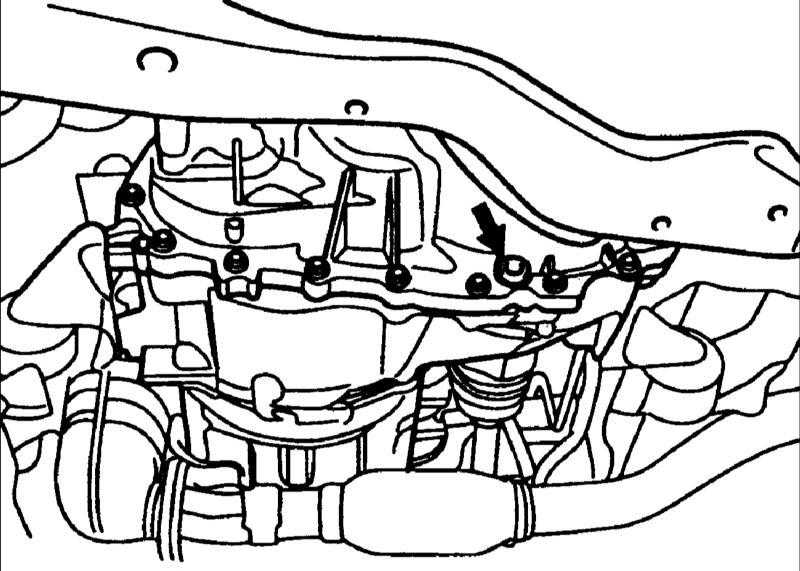

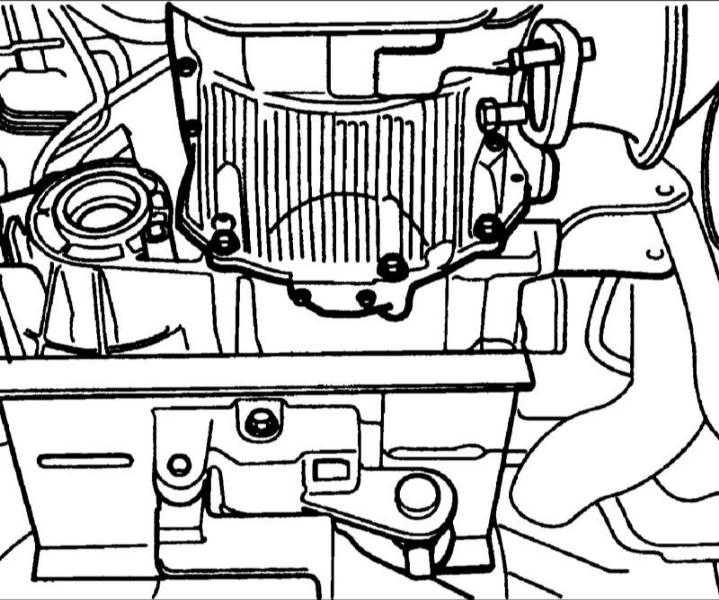

  1. Выверните нижние болты крепления коробки передач.
  1. Снимите коробку передач.

При снятии коробки передач убедитесь, что домкрат поддерживает коробку передач на большой площади.

Установка

Установка проводится в последовательности, обратной снятию.
