Хендай Акцент. Приводной вал



Хендай Акцент. Приводной вал

10.2. Приводной вал

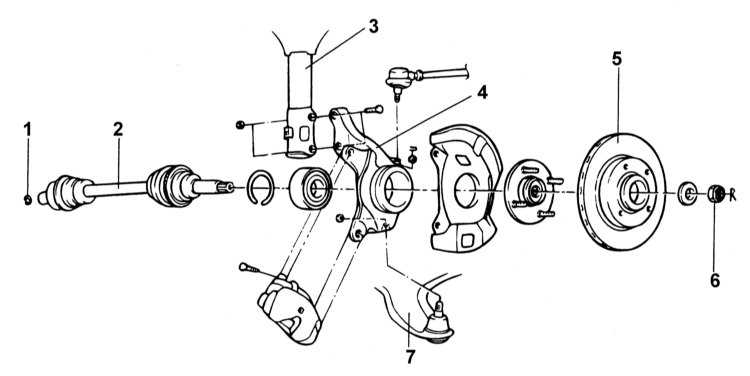

10.2 Приводной вал Хендай Акцент
1 – стопорное кольцо;
2 – приводной вал;
3 – стойка передней подвески;
4 – поворотный кулак; 		5 – тормозной диск;
6 – гайка, 220–260 Н•м;
7 – нижний рычаг.

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль, закрепите на опорах и снимите переднее колесо.
2. Выверните гайку крепления приводного вала к ступице переднего колеса.
Предупреждение гайки крепления приводного вала к ступице нажмите педаль тормоза, чтобы предотвратить проворачивание колеса и приводного вала.
3. Слейте трансмиссионную жидкость из коробки передач.

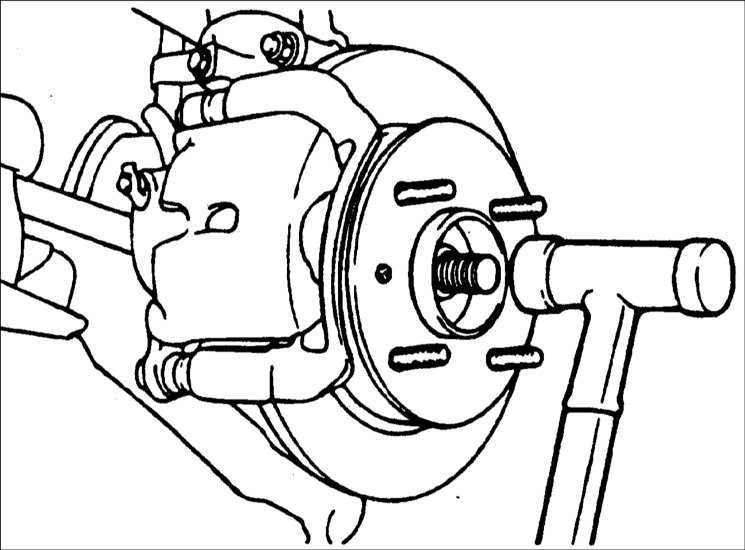

10.2 Приводной вал Хендай Акцент 4. Капроновым молотком выбейте приводной вал из ступицы переднего колеса. Если приводной вал плотно сидит в ступице переднего колеса, распылите пропиточный аэрозольный растворитель на область шлицов и затем повторно наверните гайку с буртиком так, чтобы она располагалась на одном уровне с торцом вала. Ударяя по гайке латунным молотком, выбейте приводной вал из ступицы.
5. Отклоните наружу поворотный кулак и достаньте приводной вал из ступицы переднего колеса.

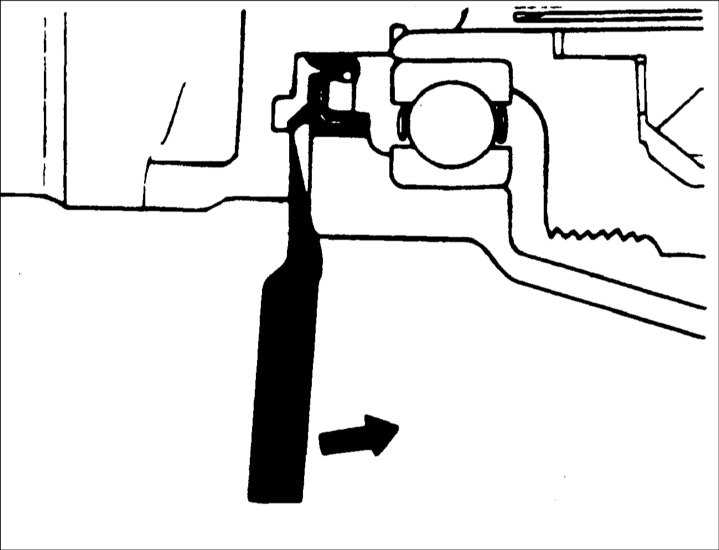

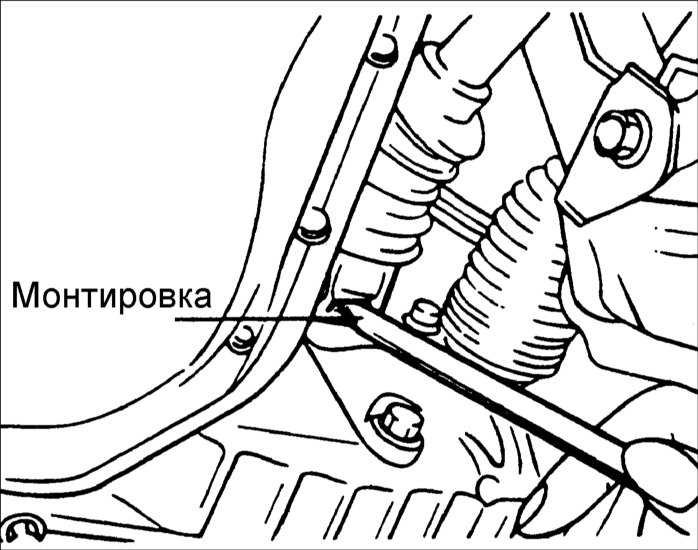

10.2 Приводной вал Хендай Акцент 6. Вставьте монтировку между внутренним ШРУСом приводного вала и коробкой передач и легким ударом по монтировке извлеките приводной вал из коробки передач.
10.2 Приводной вал Хендай Акцент
Предупреждение на ребра картера коробки передач.
монтировку очень глубоко, чтобы не повредить масляное уплотнительное кольцо.
приводной вал, так как при этом будут повреждены шарниры равных угловых скоростей.
7. Достаньте приводной вал из коробки передач.
Предупреждение вместо приводных валов специальные заглушки для того, чтобы в коробку передач грязь не попала.
снятии приводного вала заменяйте уплотнительное кольцо дифференциала.

Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте защитные чехлы ШРУСов приводного вала на отсутствие повреждений и затвердения резины.
2. Проверьте шаровые шарниры на отсутствие износа.

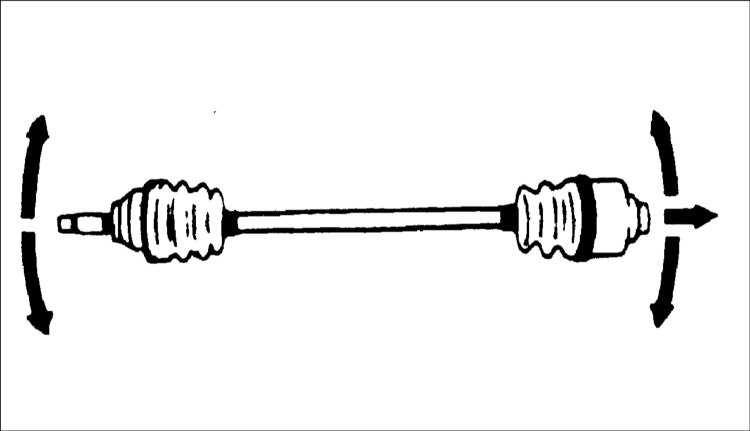

10.2 Приводной вал Хендай Акцент 3. Проверьте шлицы на торцах приводного вала на отсутствие износа и повреждений.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Смажьте рабочую кромку масляного уплотнительного кольца дифференциала.
2. Установите новое стопорное кольцо на внутреннем конце приводного вала. Толчком вставьте приводной вал в коробку передач, при этом разрез стопорного кольца должен располагаться снизу.
3. После установки потяните приводной вал наружу и убедитесь, что он надежно зафиксирован круглым зажимом.

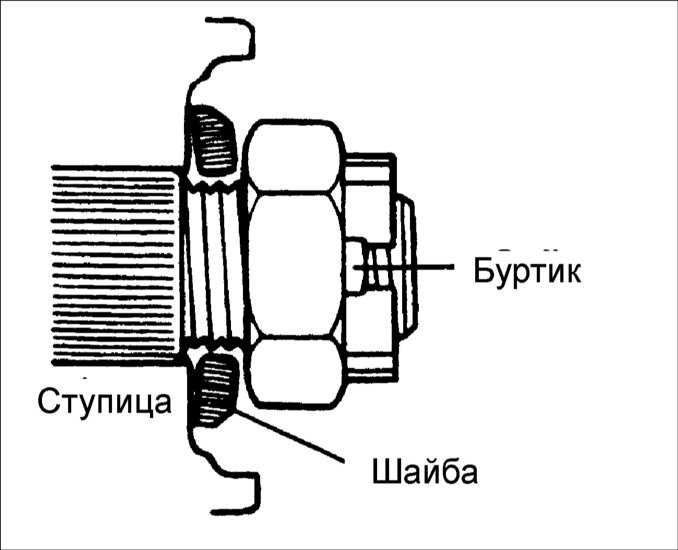

10.2 Приводной вал Хендай Акцент 4. Установите шайбу под гайку крепления приводного вала к ступице выпуклой стороной, направленной наружу, как показано на рисунке.
