Хендай Санта Фе. Катушка зажигания (со встроенным силовым транзистором – для двигателя 2.4L I4)

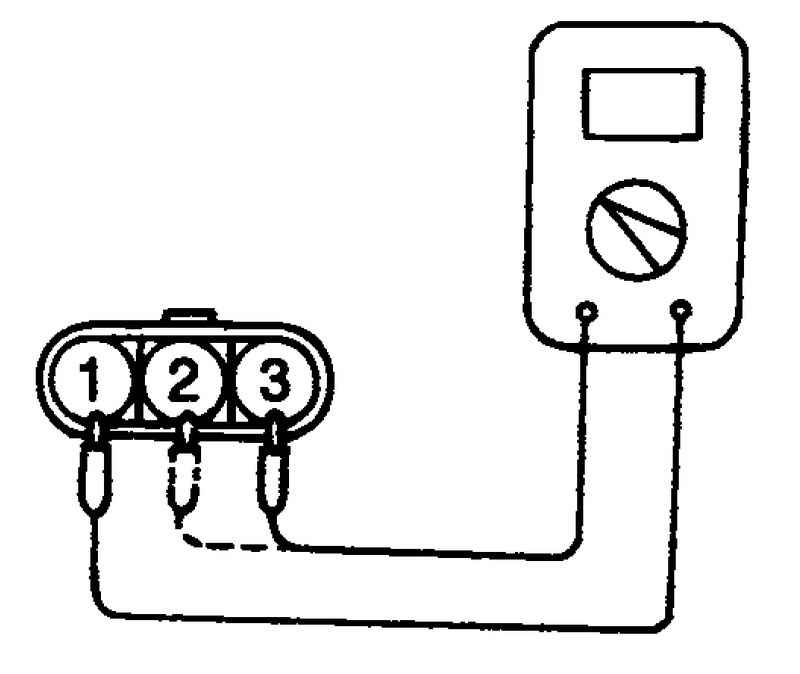

Рис. 7.3. Измерение сопротивления первичной обмотки катушки зажигания

Подсоедините провод от отрицательной (–) клеммы источника питания напряжением 3 В к выводу 2 катушки зажигания. Затем проверьте состояние цепи выводами 1 и 2 катушки зажигания при отсоединенном и подсоединенном от вывода 3 катушки зажигания проводе положительной (+) клеммы источника питания (рис. 7.3).

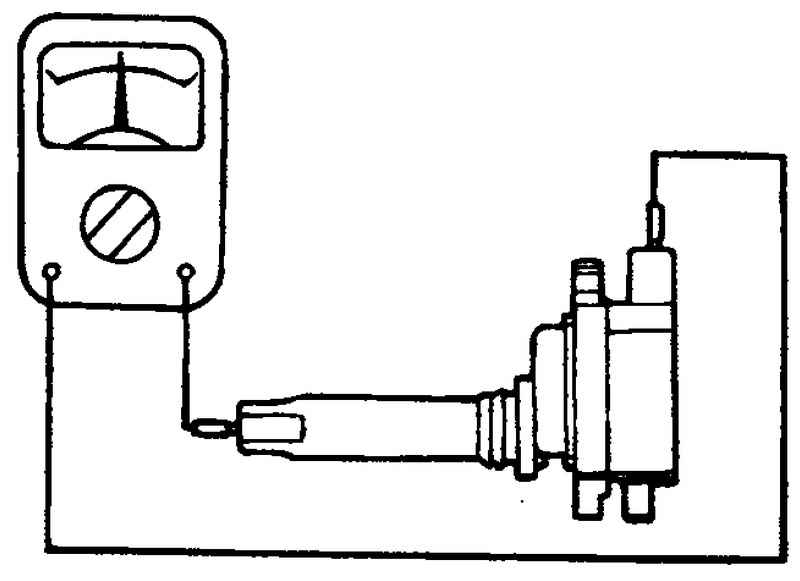

Рис. 7.4. Измерение сопротивления вторичной обмотки катушки зажигания

Измерьте сопротивление между высоковольтным выводом и выводом для свечного провода катушки зажигания (рис. 7.4).

Номинальное значение: примерно 12,1 кОм.
