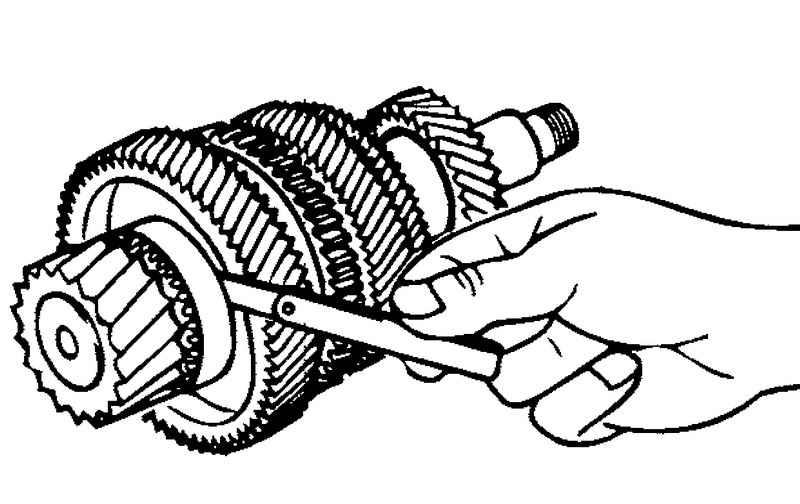

Рис. 3.37. Измерение зазора между выходным валом и подшипником
Измерьте зазор между выходным валом и подшипником (рис. 3.37).
Если зазор больше максимально допустимого, проверьте контактные поверхности промежуточной шестерни третьей передачи, промежуточной шестерни первой передачи выходного вала и муфты синхронизатора (1 передачи – 2 передачи) в сборе. Замените поврежденные детали.

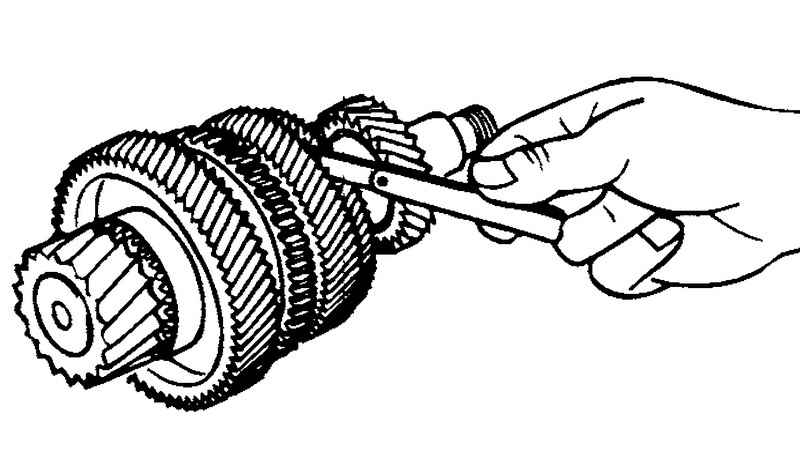

Рис. 3.38. Измерение зазора между промежуточной шестерней второй передачи и промежуточной шестерней третьей передачи
Измерьте зазор между промежуточной шестерней второй передачи и промежуточной шестерней третьей передачи (рис. 3.38).
Если зазор больше максимально допустимого, проверьте контактные поверхности промежуточной шестерни второй передачи, промежуточной шестерни третьей передачи и муфты синхронизатора (1 передачи – 2 передачи) в сборе. Замените поврежденные детали.

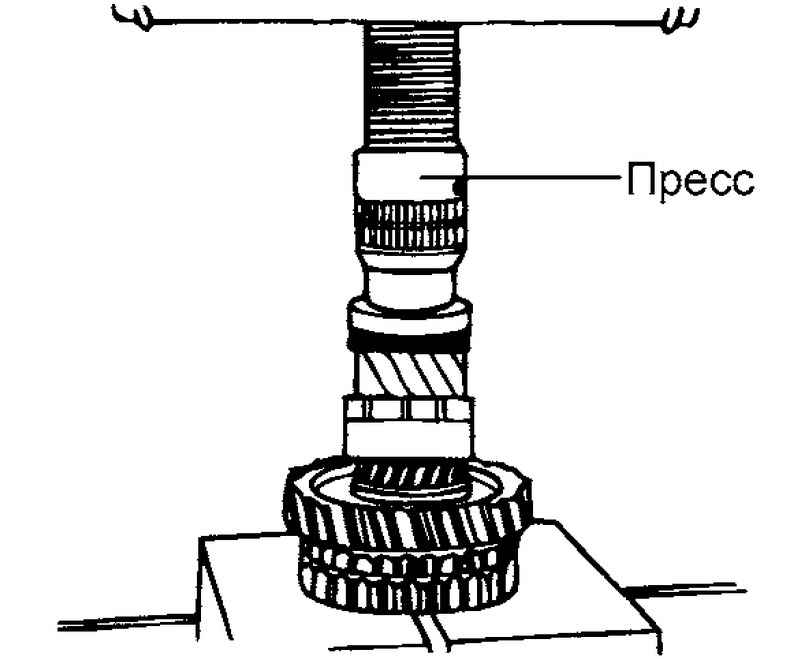

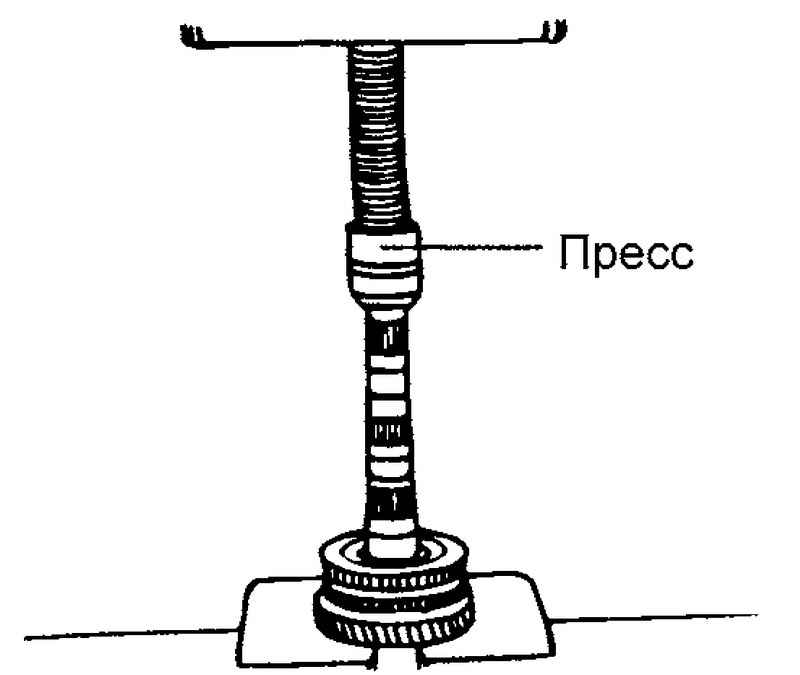

Снимите муфту синхронизатора (1 передачи – 2 передачи) в сборе, кольцо синхронизатора первой передачи и промежуточную шестерню первой передачи, используя пресс (рис. 3.40).

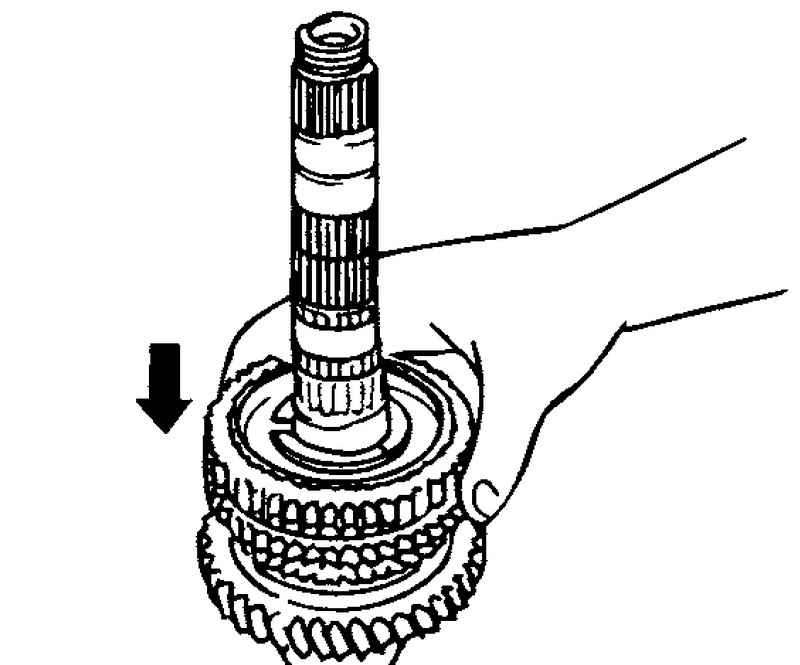

Соберите промежуточную шестерню первой передачи, кольцо синхронизатора первой передачи и муфту синхронизатора (1 передачи – 2 передачи) в сборе, как показано на рисунке (рис. 3.41).
