2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

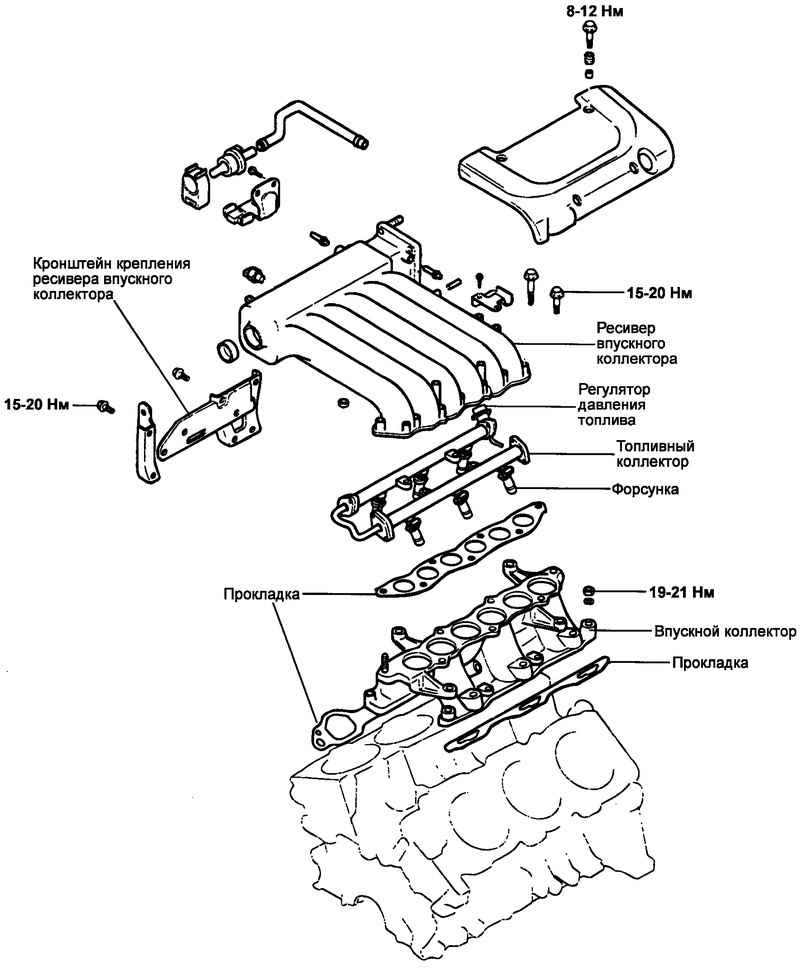

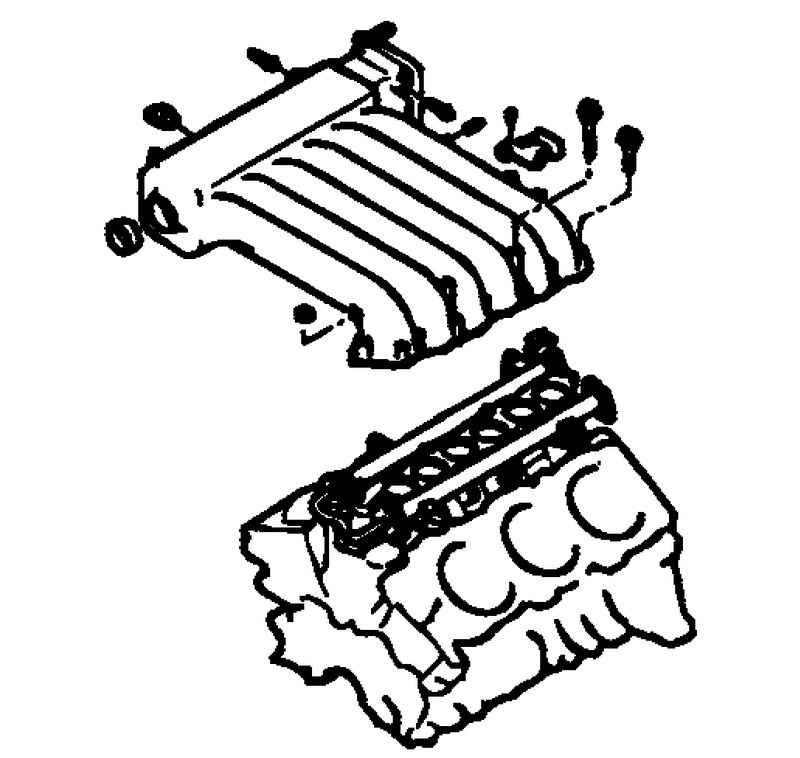

Рис. 2.327. Компоненты впускного коллектора




Снятие

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

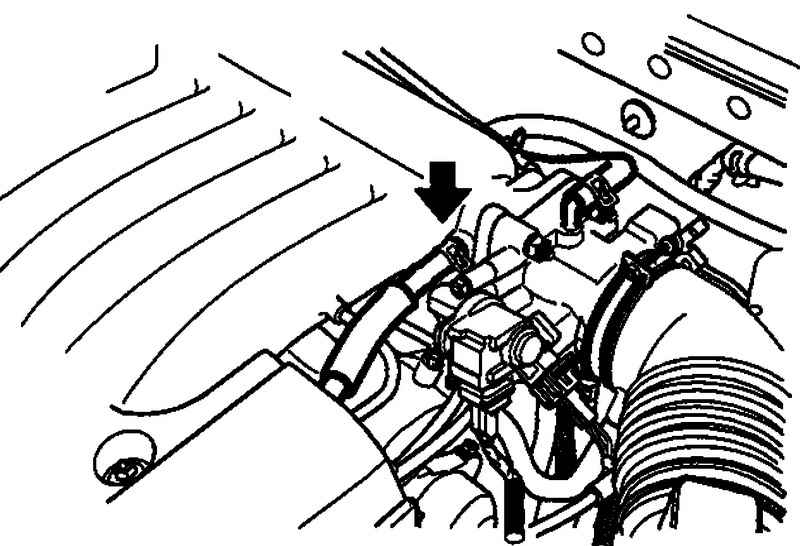

Рис. 2.328. Отсоединение шланга вентиляции картера


Отсоедините от корпуса дроссельной заслонки шланг вентиляции картера (рис. 2.328).

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

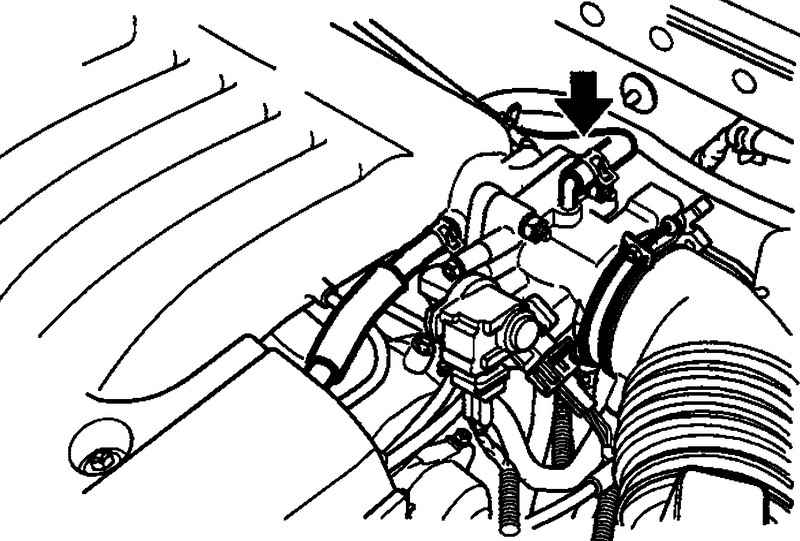

Рис. 2.329. Трос педали акселератора


Отсоедините трос педали акселератора (рис. 2.329).
Отсоедините от корпуса дроссельной заслонки шланг системы охлаждения.
Отсоедините шланг клапана системы принудительной вентиляции картера и вакуумный шланг усилителя тормозов.

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе
Рис. 2.330. Снятие штуцера вакуумного шланга


Снимите штуцер вакуумного шланга (рис. 2.330).

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

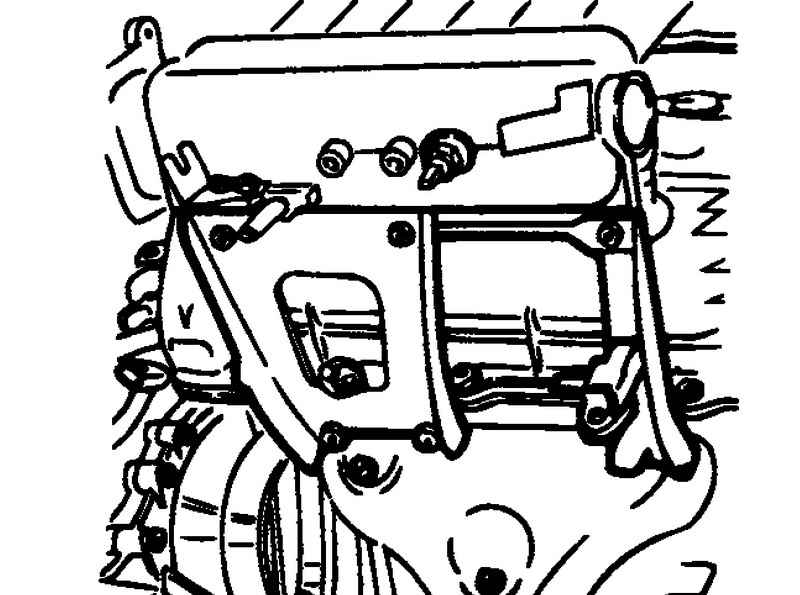

Рис. 2.331. Снятие кронштейна поддержки ресивера впускного коллектора


Снимите кронштейн поддержки ресивера впускного коллектора (рис. 2.331).
Перед отсоединением топливного шланга высокого давления от топливного коллектора сбросьте остаточное давление в системе.

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе
Рис. 2.332. Топливные шланги


Отсоедините от топливного коллектора топливные шланги (рис. 2.332).

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе
Рис. 2.333. Ресивер и прокладка


Снимите ресивер впускного коллектора и прокладку (рис. 2.333).

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

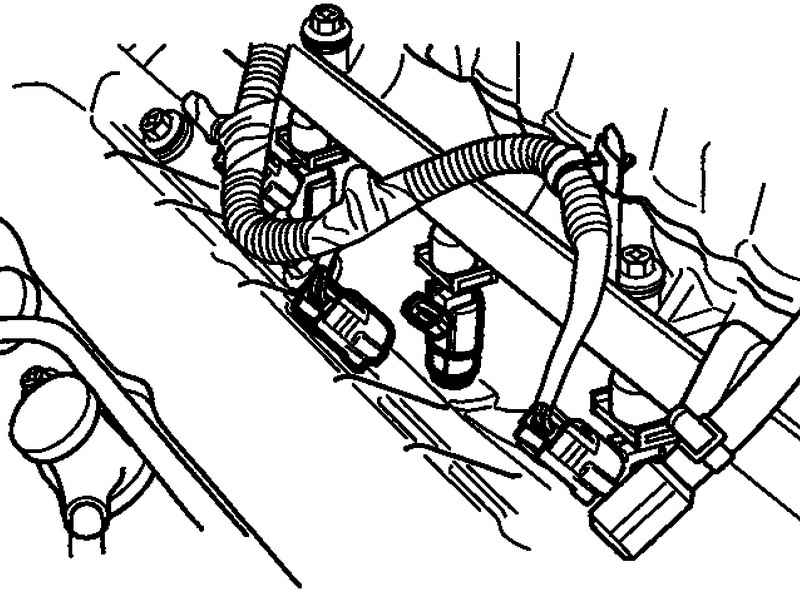

Рис. 2.334. Разъем жгута проводов топливных форсунок


Отсоедините разъем жгута проводов топливных форсунок (рис. 2.334).

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

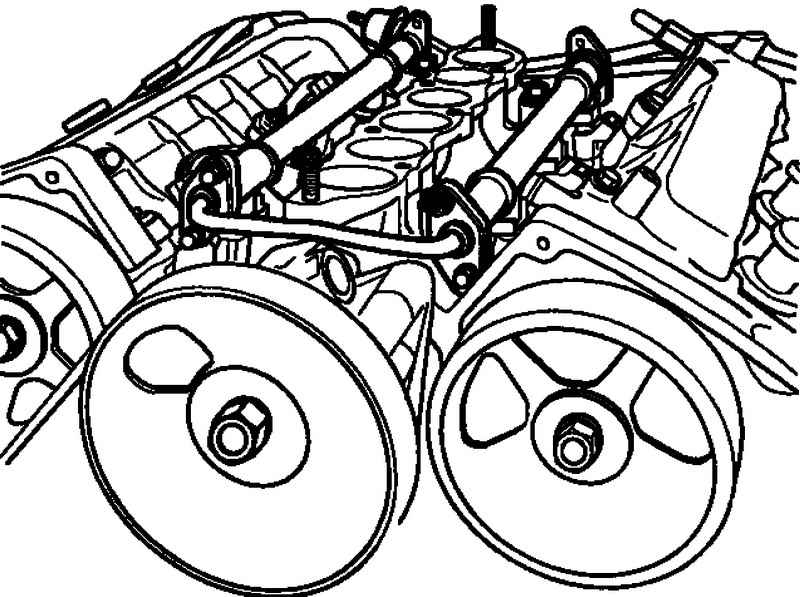

Рис. 2.335. Топливный коллектор


Снимите топливный коллектор вместе с форсунками и регулятором давления топлива (рис. 2.335).

ВНИМАНИЕ
Будьте осторожны, не уроните форсунки при снятии топливного коллектора.


2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

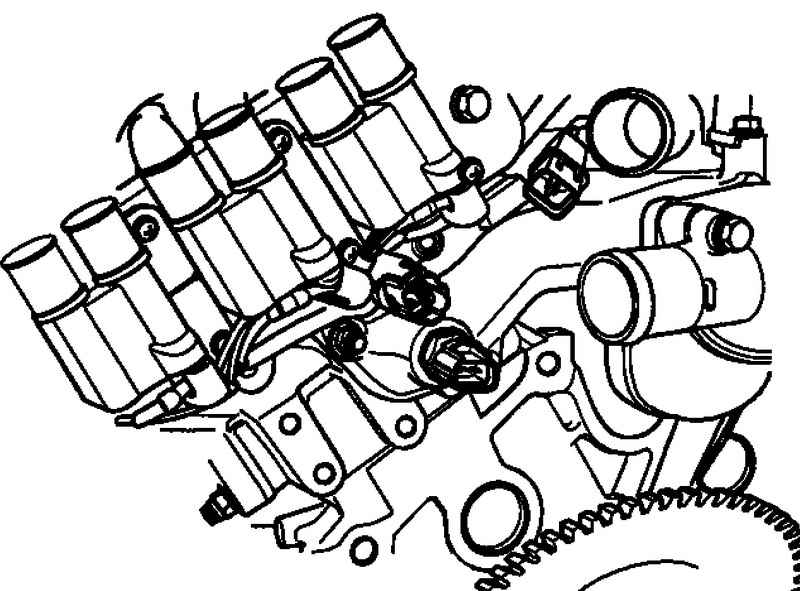

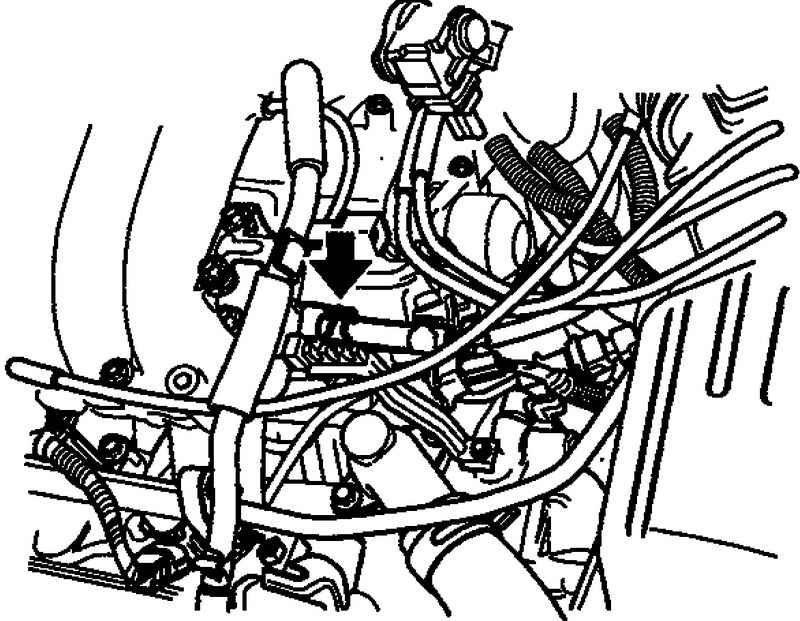

Рис. 2.336. Разъем датчика температуры охлаждающей жидкости


Отсоедините разъем датчика температуры охлаждающей жидкости (рис. 2.336).

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

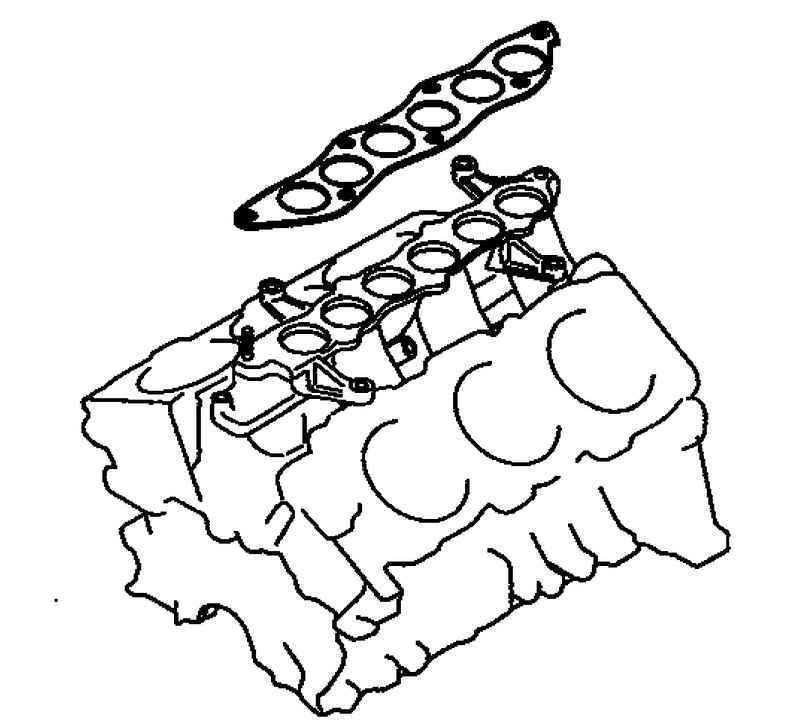

Рис. 2.337. Снятие впускного коллектора


Снимите впускной коллектор в сборе и прокладку (рис. 2.337).

Проверка впускного коллектора и ресивера
Проверьте детали на отсутствие трещин и повреждений.
Проверьте состояние каналов прохода воздуха, каналов отвода и подвода охлаждающей жидкости и штуцеров вакуумных шлангов. Прочистите при необходимости

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе
Рис. 2.338. Привалочная поверхность впускного коллектора


С помощью разметочной линейки и плоского щупа измерьте коробление привалочной плоскости впускного коллектора (рис. 2.338).
Номинальное значение неплоскостности: меньше 0,15 мм.
Предельно допустимое значение: 0,20 мм.

2.8.4 Снятие, проверка и установка впускного коллектора Хендай Санта Фе

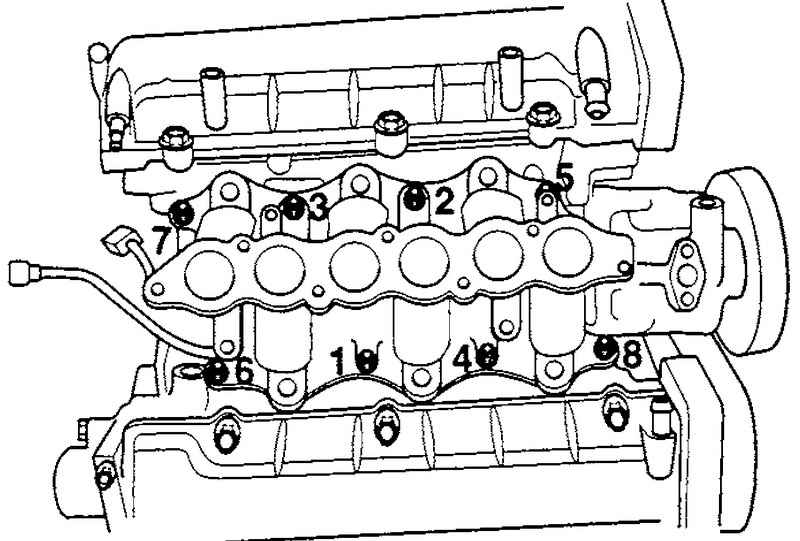

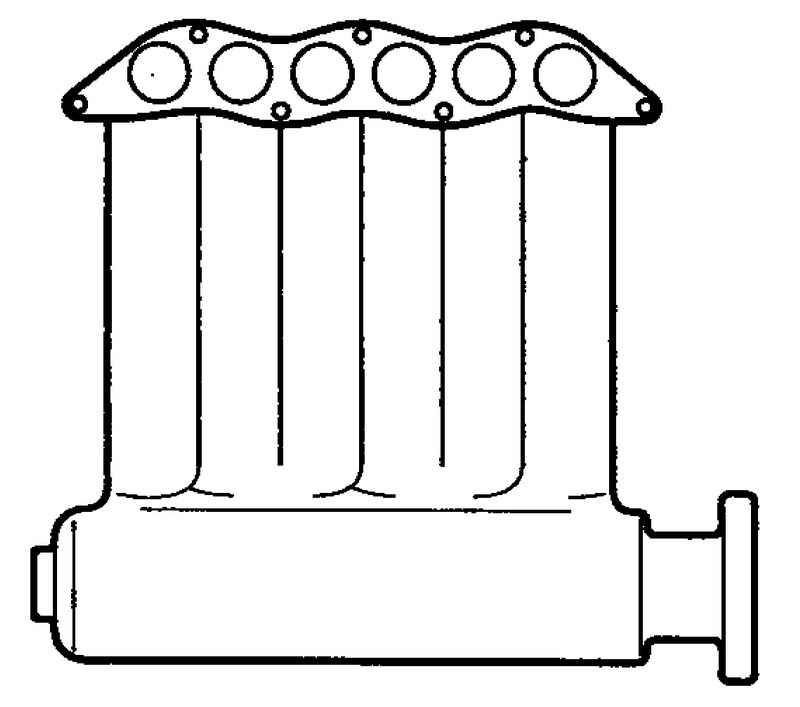

Рис. 2.339. Порядок затягивания болтов крепления впускного коллектора



Установка
Установка проводится в порядке, обратном снятию.
Момент затяжки:
Впускной коллектор – 19–21 Н·м.
Ресивер впускного коллектора – 15–20 Н·м.
