Хендай Матрикс. Снятие и установка передней двери



Хендай Матрикс. Снятие и установка передней двери

Ослабьте винт крепления внутренней ручки двери и отсоедините ее.
Ослабьтесь винты крепления боковой панели двери.
С помощью съемника снимите боковую панель.

8.2.6 Снятие и установка передней двери Хендай Матрикс

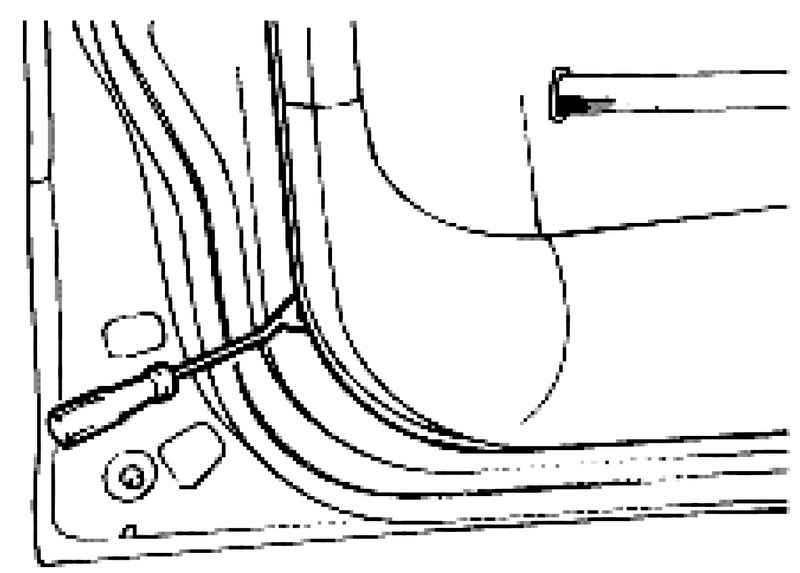

Рис. 8.16. Снятие обивки двери


С помощью отвертки отсоедините обивку передней двери (рис. 8.16).

Снятие стекла и стеклоподъемника

8.2.6 Снятие и установка передней двери Хендай Матрикс

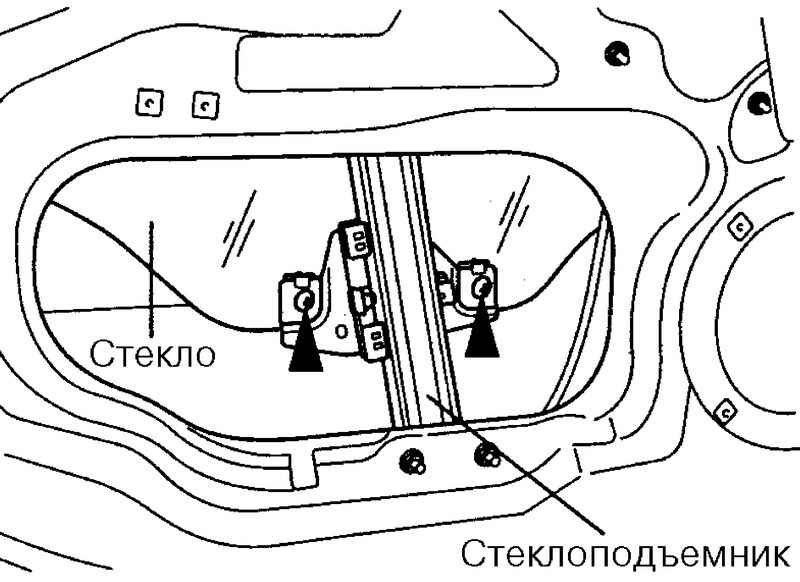

Рис. 8.17. Опускание стекла



Нажатием на переключатель стеклоподъемника осторожно опустите стекло так, чтобы в проеме короба двери оказались 2 болта крепления стекла, и отверните болты.

8.2.6 Снятие и установка передней двери Хендай Матрикс
Рис. 8.18. Извлечение стекла


Выведите стекло из уплотнителя и осторожно выньте из проема (рис. 8.18).

8.2.6 Снятие и установка передней двери Хендай Матрикс

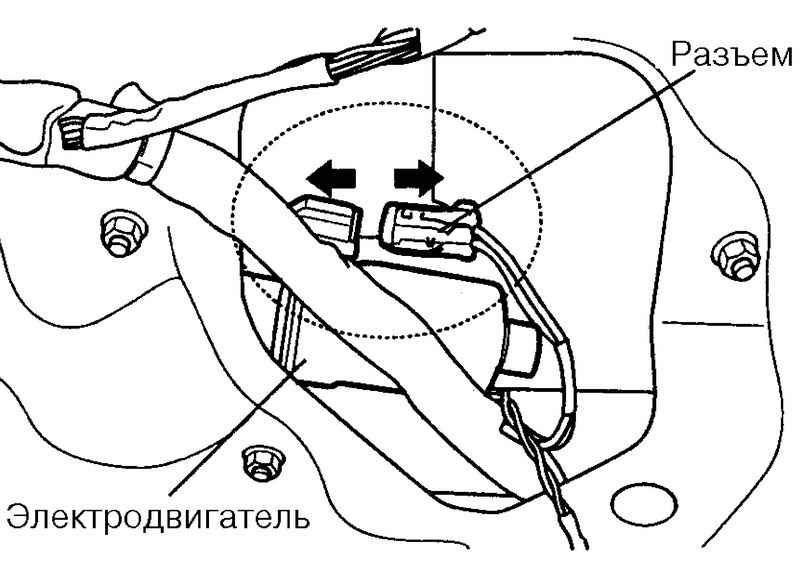

Рис. 8.19. Разъем электродвигателя стеклоподъемника


Разъедините разъем электродвигателя стеклоподъемника (рис. 8.19).

8.2.6 Снятие и установка передней двери Хендай Матрикс

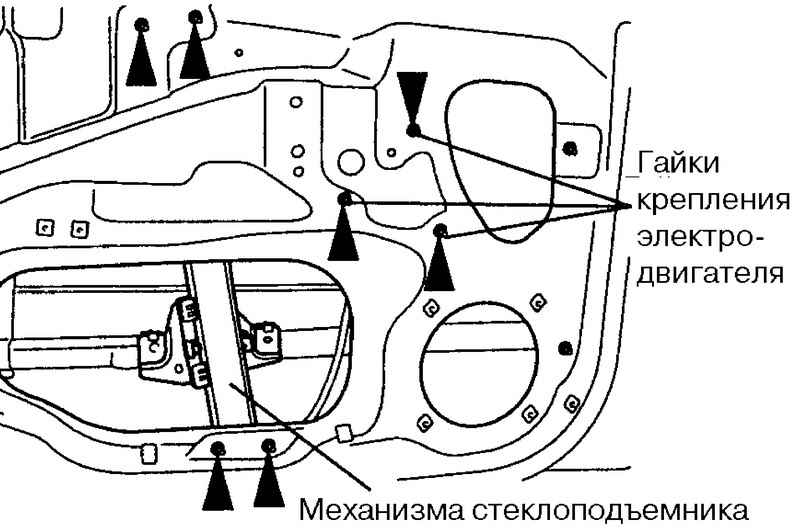

Рис. 8.20. Крепление стеклоподъемника


Снимите стеклоподъемник в сборе, отвернув гайки крепления механизма стеклоподъемника (4ЕА) и гайки крепления электродвигателя (ЗЕА) (рис. 8.20).
Снимите передний желобок, отвернув гайки крепления (2ЕА).

8.2.6 Снятие и установка передней двери Хендай Матрикс

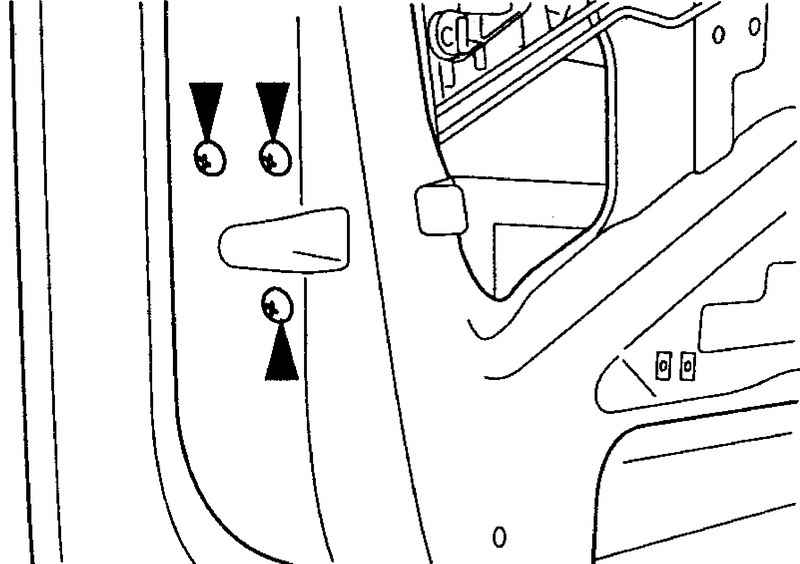

Рис. 8.21. Болты крепления замка


Отверните винты крепления замка (рис. 8.21).

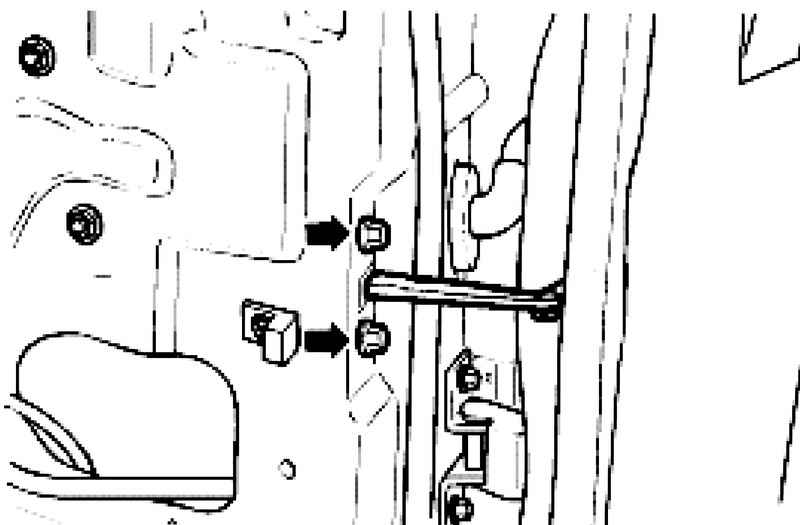

Снимите монтажные болты ограничителя открывания передней двери (2EA).
Снимите передние монтажные болты дверной петли и отсоедините соединитель.

8.2.6 Снятие и установка передней двери Хендай Матрикс
Рис. 8.22. Снятие передней двери


Снимите переднюю дверь (рис. 8.22).

Установка
Установка производится в порядке, обратном снятию.
Снятие и установка наружного зеркала заднего вида

8.2.6 Снятие и установка передней двери Хендай Матрикс

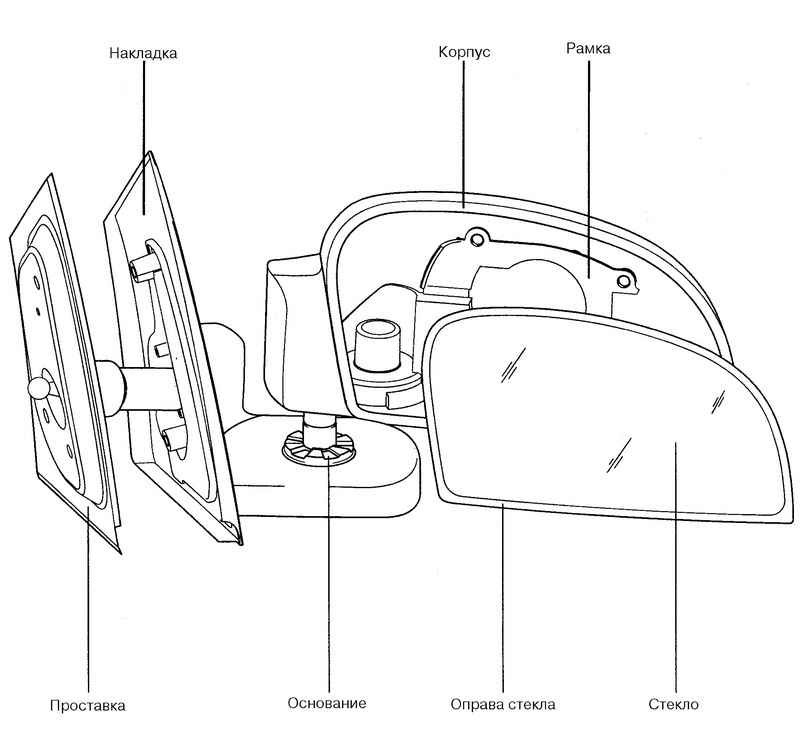

Рис. 8.23. Наружное зеркало заднего вида




Снятие

8.2.6 Снятие и установка передней двери Хендай Матрикс

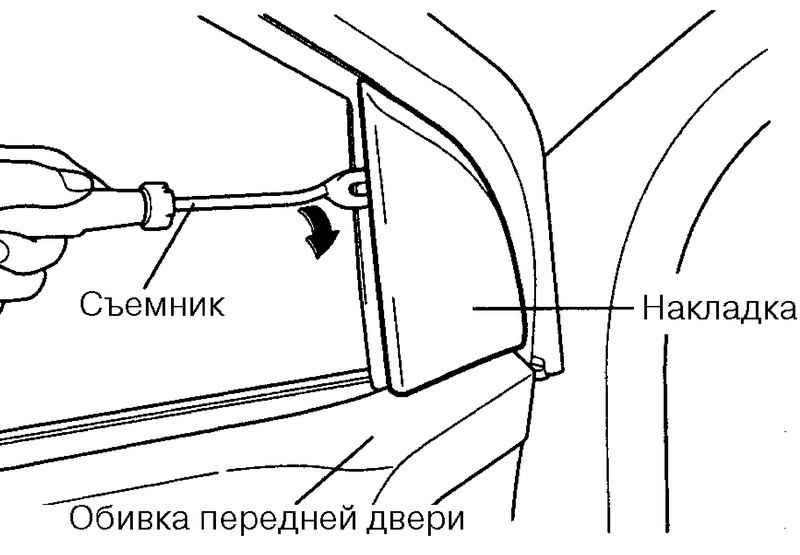

Рис. 8.24. Снятие накладки


Снимите накладку (рис. 8.24).

8.2.6 Снятие и установка передней двери Хендай Матрикс

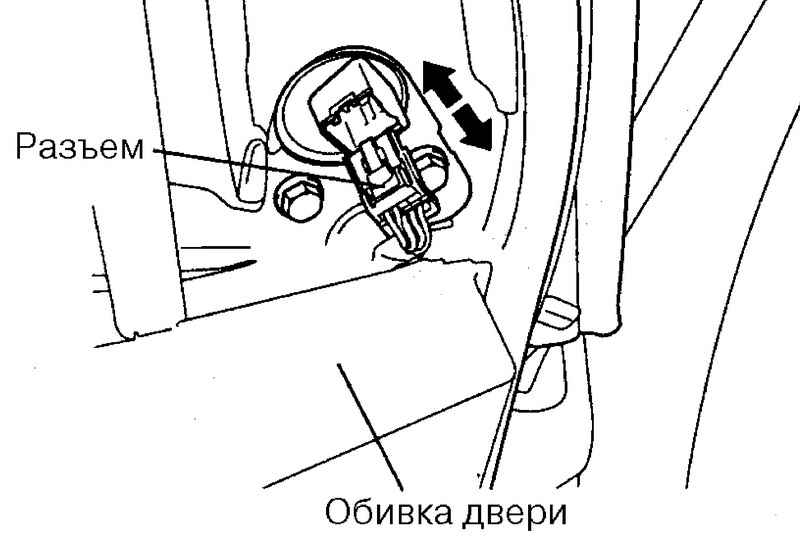

Рис. 8.25. Разъем проводов


Разъедините разъем проводов (рис. 8.25).

8.2.6 Снятие и установка передней двери Хендай Матрикс

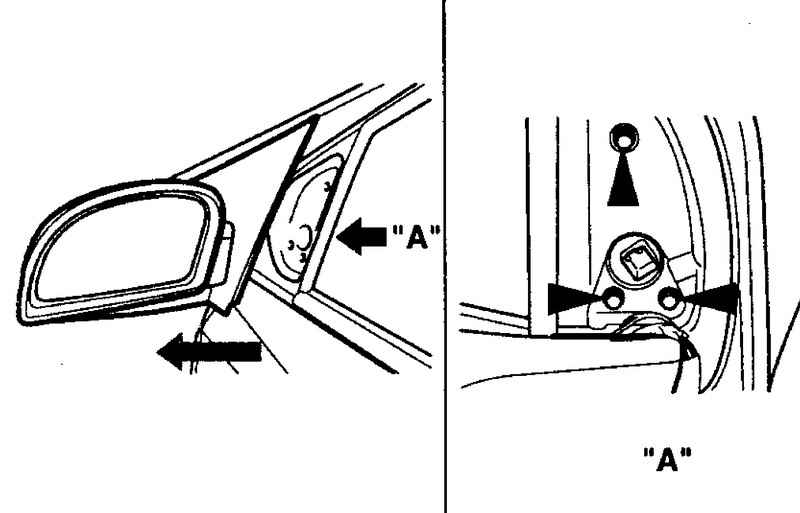

Рис. 8.26. Снятие зеркала


Снимите наружное зеркало заднего вида, отвернув болты крепления (рис. 8.26).

Установка
Установка производится в порядке, обратном снятию.
