5.1.9 Снятие и установка шлангов гидросистемы усилителя рулевого управления Хендай Матрикс

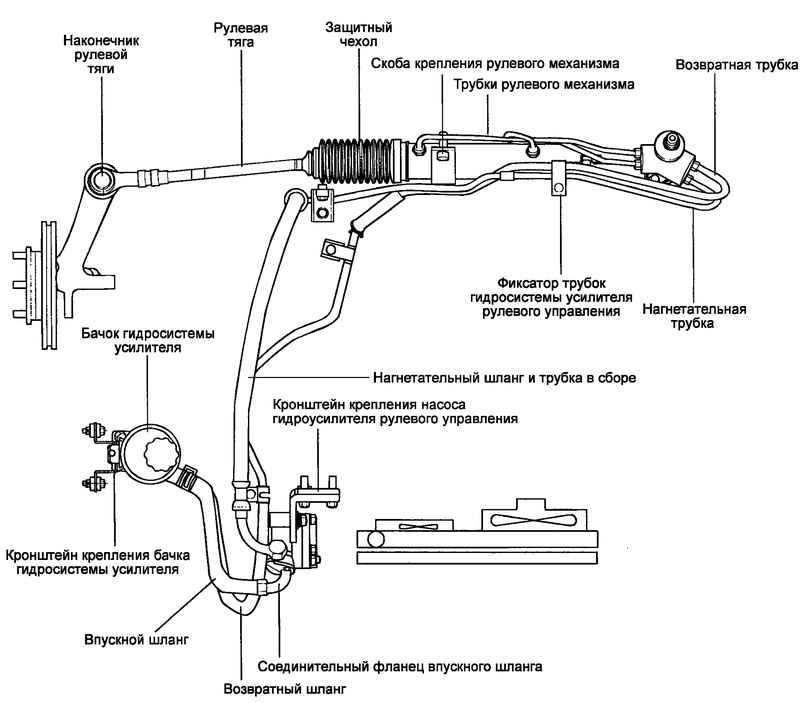

Рис. 5.72. Шланги гидросистемы рулевого управления



Снятие

5.1.9 Снятие и установка шлангов гидросистемы усилителя рулевого управления Хендай Матрикс

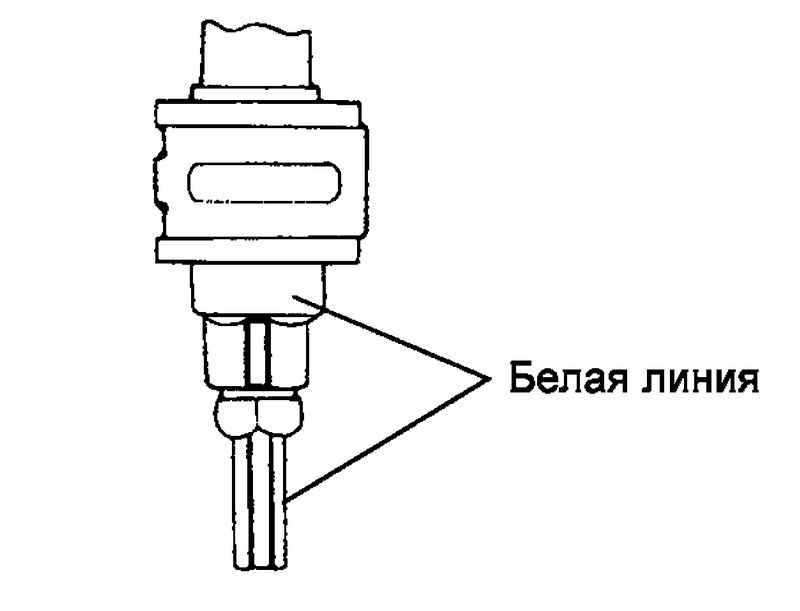

Рис. 5.73. Установочные метки на штуцере


Совместите установочные метки на штуцере, нагнетательной трубке и шланге в сборе, затем наденьте нагнетательный шланг (рис. 5.73).
Снимите впускной воздушный шланг двигателя в сборе.
Снимите фиксатор нагнетательного шланга гидросистемы усилителя.
Отсоедините нагнетательную трубку от штуцера рулевого механизма.
Поднимите автомобиль на подъемнике и снимите фиксатор крепления возвратной и нагнетательной трубок.

5.1.9 Снятие и установка шлангов гидросистемы усилителя рулевого управления Хендай Матрикс

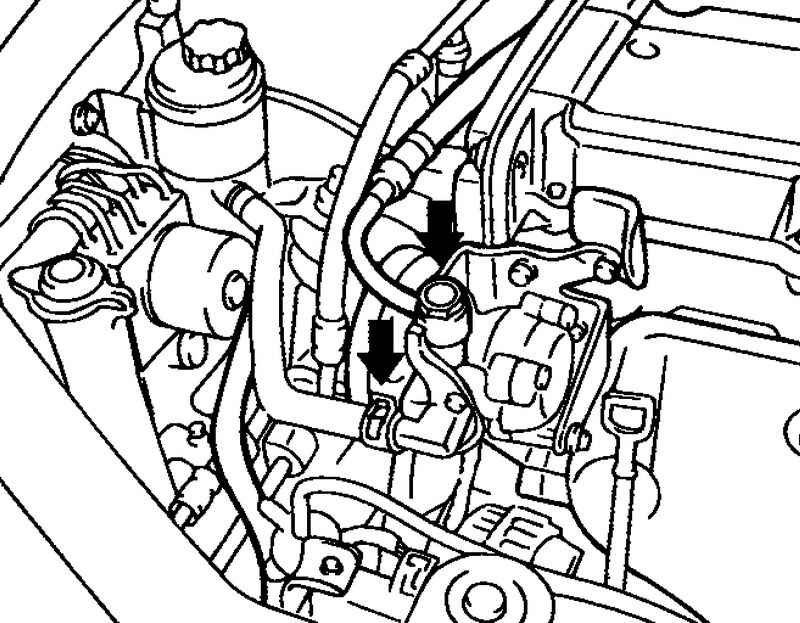

Рис. 5.74. Перепускной болт нагнетательного шланга


Опустите автомобиль и отверните перепускной болт (24 мм) нагнетательного шланга на насосе гидроусилителя рулевого управления (рис. 5.74).

5.1.9 Снятие и установка шлангов гидросистемы усилителя рулевого управления Хендай Матрикс

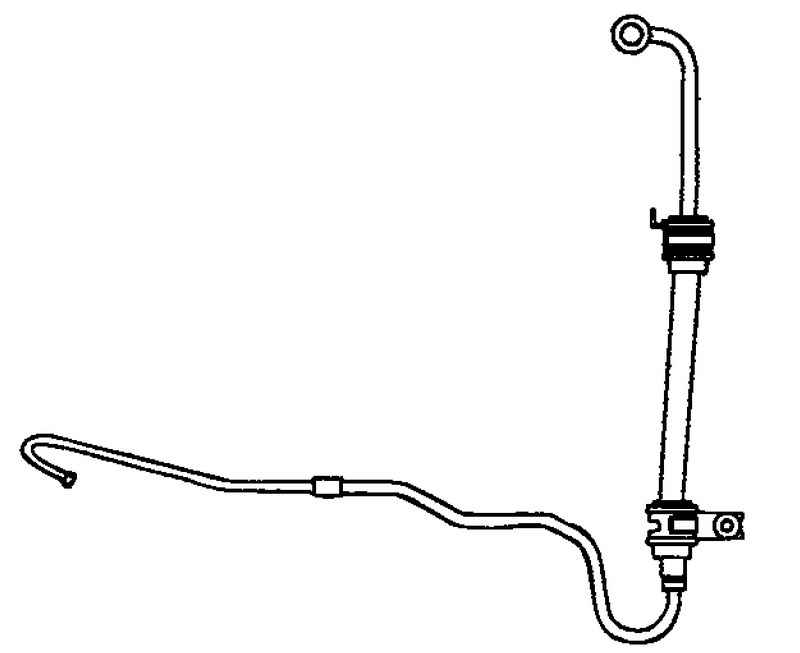

Рис. 5.75. Нагнетательный шланг


Снимите нагнетательный шланг и трубку в сборе (рис. 5.75).

Установка
Установка деталей производится в порядке, обратном снятию.

ПРИМЕЧАНИЕ
При установке нагнетательного шланга и трубки в сборе убедитесь, что они не перекручены и отсутствует возможность их контакта с другими деталями автомобиля.

После завершения установки удалите воздух из гидросистемы усилителя рулевого управления.
