Хендай Матрикс. Основные проверки и регулировки на автомобиле (A4A42)



Хендай Матрикс. Основные проверки и регулировки на автомобиле (A4A42)

Ведите автомобиль некоторое время, пока масло (ATF) в КПП не достигнет нормальной рабочей температуры (70–80°С).
Установите автомобиль на ровной, горизонтальной площадке.
Нажмите на педаль тормоза и переместите рычаг селектора АКПП последовательно через все положения (задерживая его в каждом из них на несколько секунд) для заполнения маслом (ATF) всей гидросистемы управления АКПП и гидротрансформатора АКПП, а затем установите рычаг селектора в положение «N».
Перед извлечением маслоизмерительного щупа, очистите от грязи место около него. Выньте щуп и проверьте состояние масла в КПП (ATF). При следующих состояниях необходимо выполнить капитальный ремонт коробки передач:
– масло (ATF) в АКПП имеет горелый запах;
– масло (ATF) в АКПП имеет заметно черный цвет;
– масло (ATF) в АКПП загрязнено большим количеством металлических частиц.
Проверьте, что уровень масла (ATF) в АКПП находится в диапазоне «НОТ» маслоизмерительного щупа. Если уровень масла (ATF) ниже указанного, долейте его до отметки «НОТ».
Масло для автоматических коробок передач (ATF): GENUINE HYUNDAI ATF SP-II M.
Если уровень масла (ATF) в АКПП ниже нормального, то масляный насос будет захватывать масло вместе с воздухом, что приведет к различным неисправностям. Воздух, попавший вместе с маслом (ATF) в гидросистему АКПП, образует пузырьки, которые являются причиной вспенивания масла. В результате давление в гидросистеме станет неустойчивым, что в свою очередь приведет к запаздыванию при переключении передач (позднее включение передач) и пробуксовке фрикционных муфт или тормозов и т.д. Если уровень выше нормального, то за счет вращения шестерен планетарных механизмов возникнет обильное пенообразование масла (ATF), что в результате приведет к таким же последствиям, как и при низком уровне масла (ATF), и станет причиной преждевременного ухудшения состояния масла.
В обоих случаях воздушные пузырьки являются причиной перегрева, окисления масла (ATF) и отложения лака, который выводит из строя клапаны, муфты и исполнительные механизмы. Вспенивание также приводит к выбросу масла (ATF) через сапун картера АКПП, что ошибочно принимают за утечки.

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

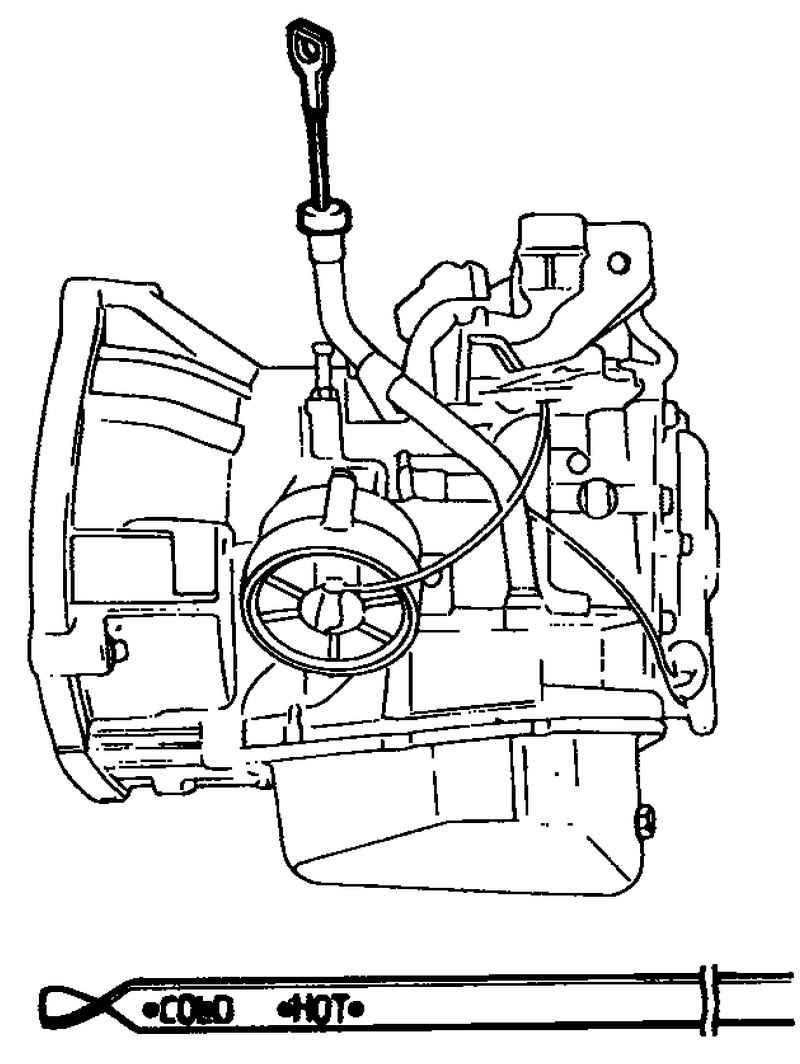

Рис. 3.72. Маслоизмерительный щуп


Убедитесь, что внимательно изучили состояние масла АКПП (ATF) по маслоизмерительному щупу перед установкой его на место (рис. 3.72).

Проверка работы рычага селектора АКПП
Переместите рычаг селектора АКПП через все положения, проверьте плавность перемещения рычага селектора и его управляемость. Проверьте правильность индицирования положения рычага селектора.
Убедитесь, что рычаг селектора можно переключить в каждое положение.
Запустите двигатель и убедитесь, что при переключении из «N» в «D» автомобиль движется вперед и при переключении в «R» – назад.
При неисправности рычага селектора отрегулируйте трос управления АКПП и муфту рычага селектора. Проверьте подвижные части механизма рычага селектора в сборе на отсутствие износа.

Регулировка выключателя блокировки стартера (переключателя селектора АКПП)
Установите рычаг селектора в положение «N» (нейтральное положение).

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

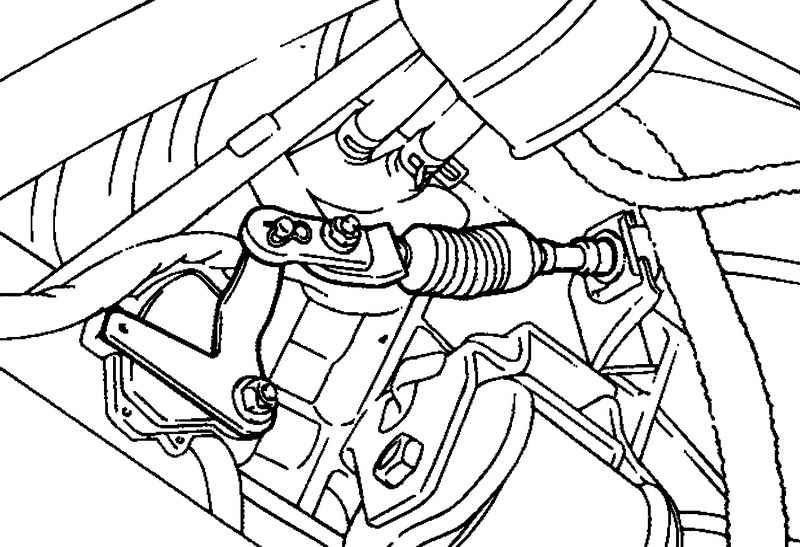

Рис. 3.73. Контргайка крепления троса управления АКПП к рычагу ручного управления


Ослабьте контргайку крепления троса управления АКПП к рычагу ручного управления (manual control lever) (рис. 3.73).
Установите рычаг ручного управления в положение «N» (нейтральное положение).

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

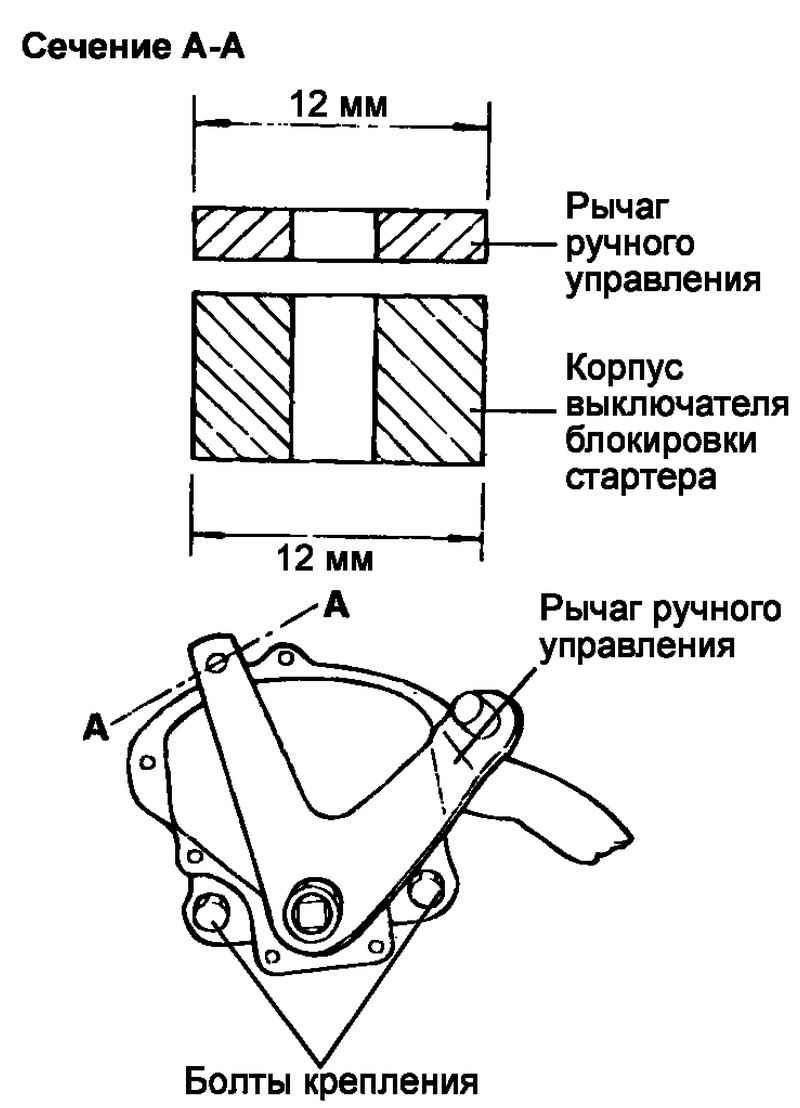

Рис. 3.74. Схема регулировки рычага ручного управления


Ослабьте болты крепления выключателя блокировки стартера и поверните корпус выключателя таким образом, чтобы отверстие 12 мм на конце рычага ручного управления совместилось с отверстием 12 мм во фланце корпуса выключателя (рис. 3.74).
Затяните болты крепления выключателя указанным моментом затяжки, не допуская изменения положения выключателя.
Момент затяжки болтов крепления выключателя блокировки стартера: 10–12 Н·м.

ПРИМЕЧАНИЕ
Будьте осторожны при регулировке положения выключателя блокировки стартера, не уроните кольцевую прокладку (O-ring) с корпуса выключателя. Осторожно затягивайте болты крепления выключателя.

Проверьте, что рычаг селектора АКПП находится в положении «N» (нейтральное положение).

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс
Рис. 3.75. Контргайка крепления троса управления АКПП к рычагу ручного управления


Отрегулируйте натяжение троса управления АКПП гайкой с буртиком так, чтобы трос был слегка натянут, затем проверьте плавность перемещения рычага селектора АКПП (рис. 3.75).
Выполните дорожное испытание и проверьте соответствие включаемых диапазонов каждому положению рычага селектора АКПП и убедитесь, что коробка передач работает нормально на каждом из диапазонов.

Регулировка сервопривода тормоза принудительного понижения передачи
Полностью удалите все загрязнения и другие налипшие частицы вокруг регулировочного винта сервопривода тормоза принудительного понижения передачи.
Ослабьте контргайку.
Повторите два раза операции затяжки регулировочного винта до момента 5 Н·м и последующего ослабления.
После этого затяните регулировочный винт моментом затяжки 5 Н·м, затем отверните регулировочный винт в пределах 3–31/3 оборота.

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

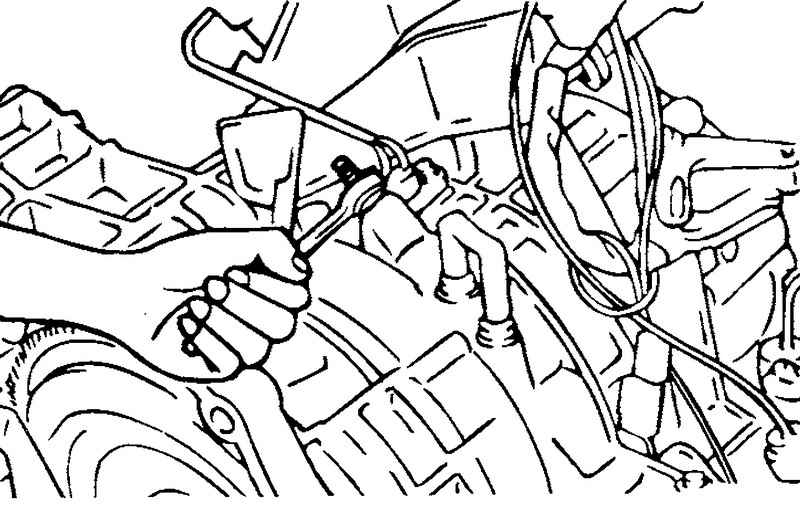

Рис. 3.76. Затягивание контргайки


Затяните контргайку указанным моментом (рис. 3.76).
Момент затяжки контргайки: 15–22 Н·м.

ПРИМЕЧАНИЕ
Перед сборкой нанесите герметик DC780 на центральную часть резьбы регулировочного винта.

Регулировка давления в основной магистали
Слейте масло (ATF) из автоматической коробки передач.
Снимите масляный поддон АКПП.
Снимите масляный фильтр.

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

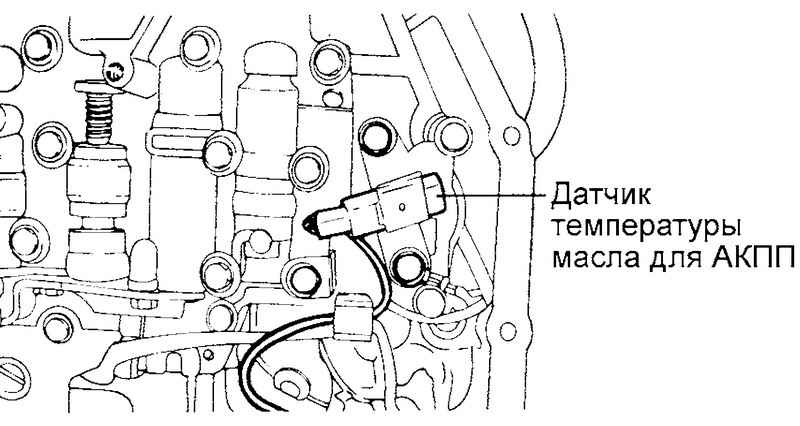

Рис. 3.77. Датчик температуры масла для АКПП


Снимите датчик температуры масла для АКПП (рис. 3.77).

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

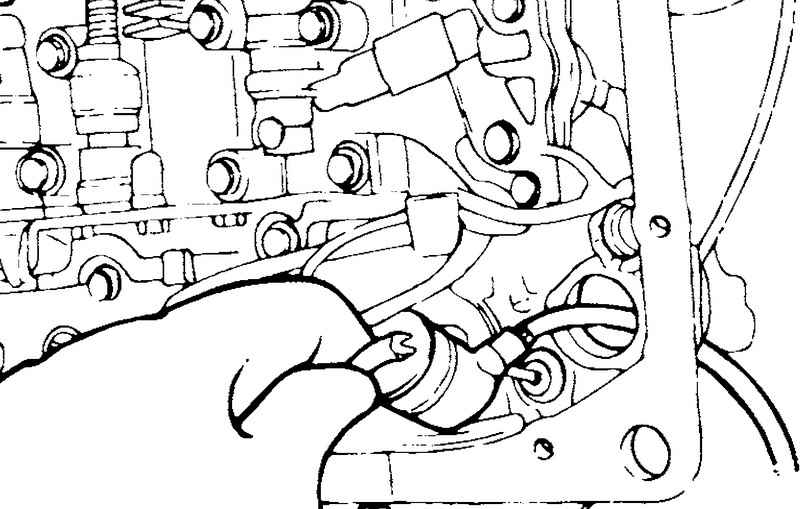

Рис. 3.78. Фиксатор уплотнительной втулки жгута проводов электромагнитных клапанов


Нажмите на фиксаторы уплотнительной втулки жгута проводов электромагнитных клапанов и вдавите ее внутрь картера коробки передач (рис. 3.78).

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

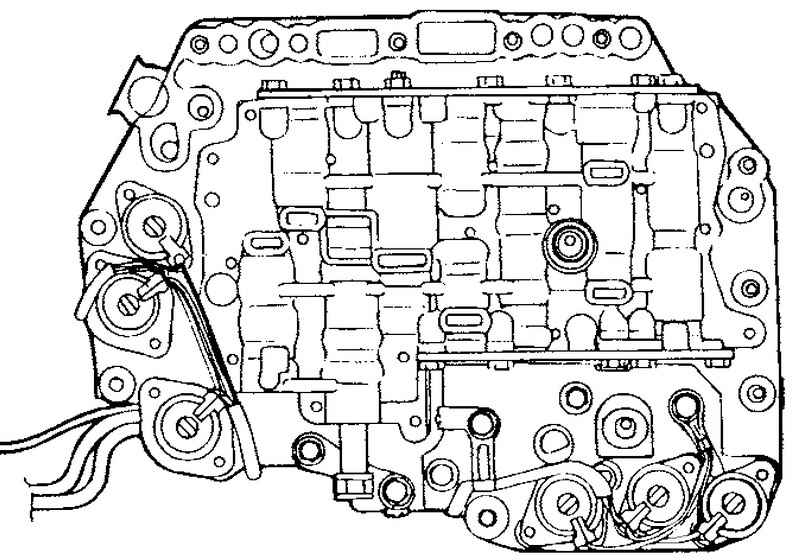

Рис. 3.79. Блок управляющих клапанов


Снимите блок управляющих клапанов в сборе (valve body assembly). Клапан выбора диапазона (manual valve) может выпасть, поэтому будьте осторожны, не уроните клапан (рис. 3.79).

3.3.12 Основные проверки и регулировки на автомобиле (A4A42) Хендай Матрикс

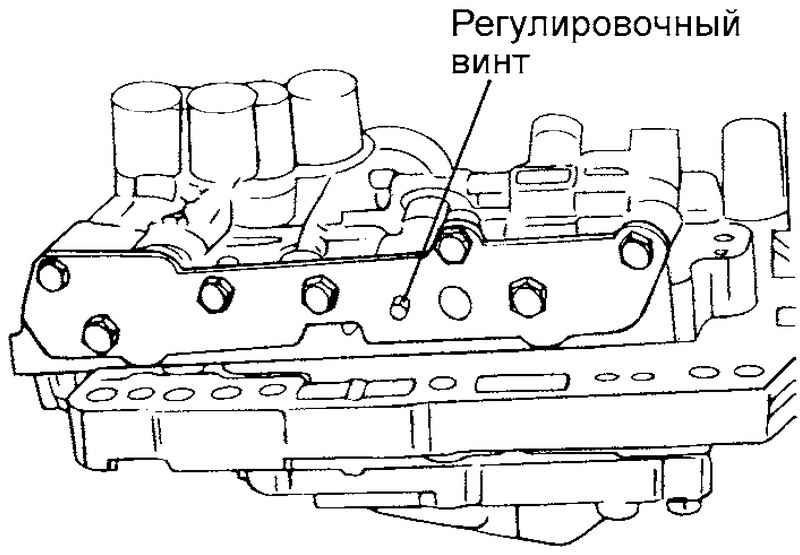

Рис. 3.80. Регулировочный винт регулятора давления


Поверните регулировочный винт регулятора давления и отрегулируйте давление в основной магистрали, (подаваемое в тормоз принудительного понижения передачи (kickdown brake pressure), так, чтобы оно соответствовало номинальному значению (рис. 3.80).
При повороте регулировочного винта регулятора давления по часовой стрелке давление в основной магистрали уменьшается, при повороте регулировочного винта против часовой стрелки – увеличивается.
Номинальное значение: 860–900 кПа.
Изменение давления масла при каждом повороте регулировочного винта: 38 кПа.
Проверьте, что кольцевая прокладка правильно установлена на верхней поверхности блока управляющих клапанов.
Замените новой кольцевую прокладку уплотнительной втулки жгута проводов электромагнитных клапанов.
Установите блок управляющих клапанов в картер коробки передач и затем изнутри вставьте уплотнительную втулку жгута проводов электромагнитных клапанов на место. При установке убедитесь, что выступающие части разъема расположены, как показано на рисунке 3.78. Будьте осторожны, не защемите провода.
Затяните болты крепления блока управляющих клапанов в сборе моментом 10–12 Н·м.
Установите масляный фильтр АКПП.
Установите новую прокладку масляного поддона и масляный поддон.
Залейте номинальное количество масла (ATF) в АКПП.
Выполните проверку давления в гидросистеме управления АКПП. При необходимости повторите регулировку давления.
