Хендай Матрикс. Проверка и регулировка зазора в приводе клапанов

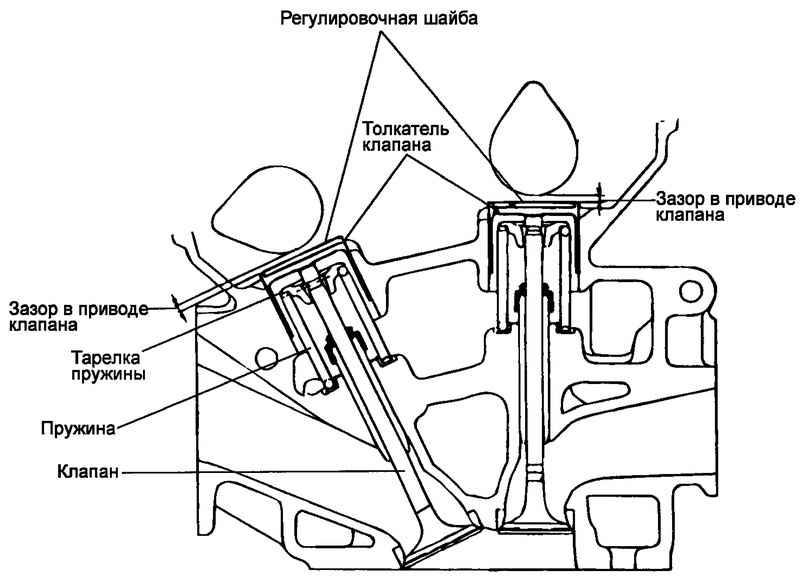

Рис. 2.100. Привод клапанов распределительных валов

Снимите шумозащитный кожух двигателя.

Снимите крышку маслозаливной горловины.

Отверните болты крепления центральной крышки и затем снимите крышку.

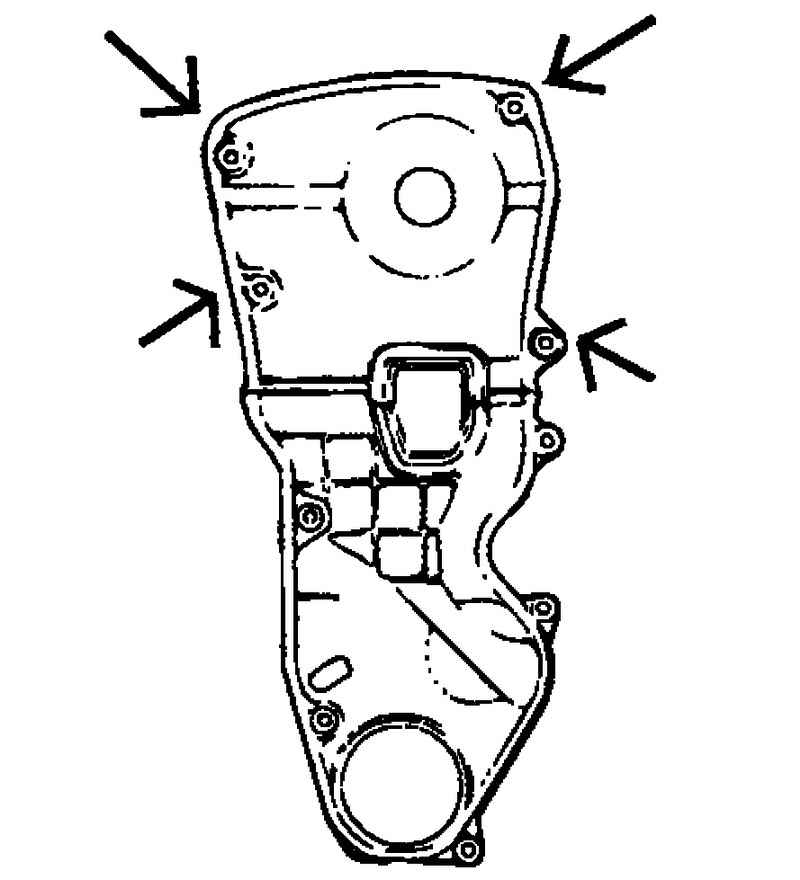

Рис. 2.101. Верхняя крышка ремня привода ГРМ

Снимите верхнюю крышку ремня привода ГРМ (рис. 2.101).

Отверните болты крепления верхней крышки ремня привода ГРМ и затем снимите крышку.

Снимите крышку головки цилиндров.

Отсоедините свечные провода высокого напряжения, удерживая их за колпачки и не прилагая значительных усилий при их отсоединении.

ПРИМЕЧАНИЕ Вытягивание или изгибание провода высокого напряжения может привести к повреждению проводника внутри провода.

Отсоедините шланг принудительной вентиляции картера и вентиляционный шланг клапана принудительной вентиляции картера от крышки головки цилиндров.

Отсоедините трос педали акселератора от крышки головки цилиндров.

Отверните болты крепления крышки головки цилиндров и затем снимите крышку и прокладку.

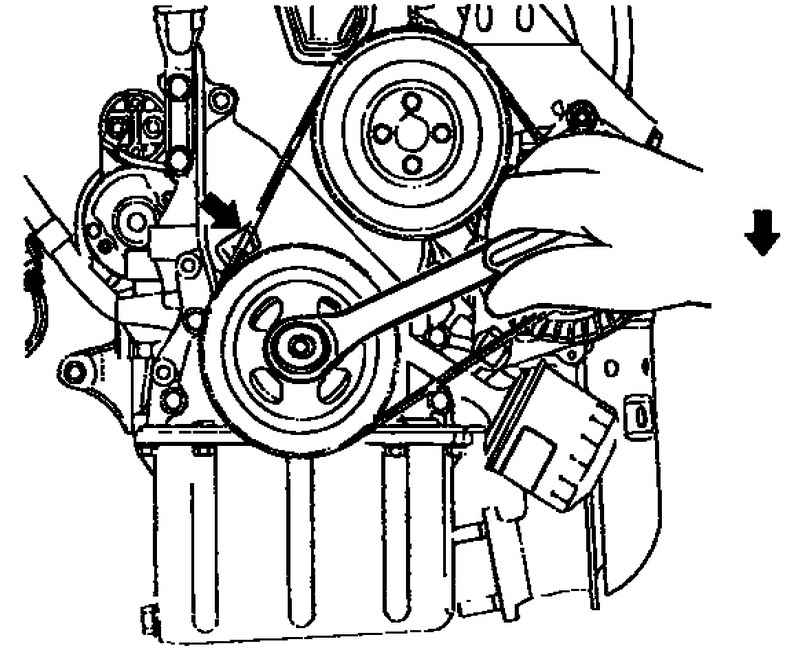

Рис. 2.102. Установка поршня цилиндра №1 в ВМТ такта сжатия

Установите поршень цилиндра №1 в ВМТ такта сжатия (рис. 2.102).

Проверните шкив коленчатого вала и совместите паз на нем с установочной меткой «Т» на индикаторе угла опережения впрыска (шкала на нижней крышке ремня привода ГРМ).

Рис. 2.103. Совмещение звездочки распределительного вала с установочной меткой на крышке переднего подшипника

Проверьте, что отверстие в звездочке (для ремня) распределительного вала совмещено с установочной меткой на крышке переднего подшипника распределительного вала. Если совмещения нет, то проверните коленчатый вал на один оборот (360°) (рис. 2.103).

Проверьте зазоры в приводе клапанов.

Проверьте только отмеченные на рисунке клапаны (когда поршень цилиндра №1 в ВМТ сжатия). Измерьте зазор в приводе клапанов.

С помощью плоского щупа измерьте зазор между регулировочной шайбой толкателя клапана и поверхностью тыльной (нерабочей) части кулачка.

Запишите результаты измерений зазора в местах, где измеренная величина не соответствует допустимым значениям. Эти данные потребуются далее для подбора заменяемой регулировочной шайбы.

Значения зазора в приводе клапанов (при температуре охлаждающей жидкости двигателя: 20 °С) приведены ниже.

Номинальное значение:

впускные клапаны – 0,20 мм;

выпускные клапаны – 0,28 мм.

Предельно допустимое значение:

впускные клапаны – 0,12–0,28 мм;

выпускные клапаны – 0,20–0,36 мм.

Проверните шкив коленчатого вала на один оборот (360°) и совместите паз на нем с установочной меткой «Т» на индикаторе угла опережения впрыска (шкала на нижней крышке ремня привода ГРМ).

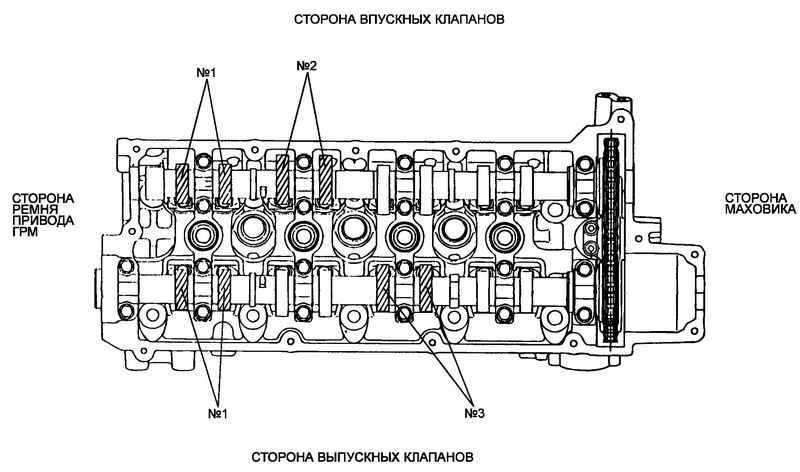

Рис. 2.104. Проверка зазоров в приводе клапанов, когда поршень цилиндра №1 в ВМТ такта сжатия

Проверьте только отмеченные на рисунке 2.104 клапаны когда поршень цилиндра №4 в ВМТ сжатия. Измерьте зазор в приводе клапанов.2

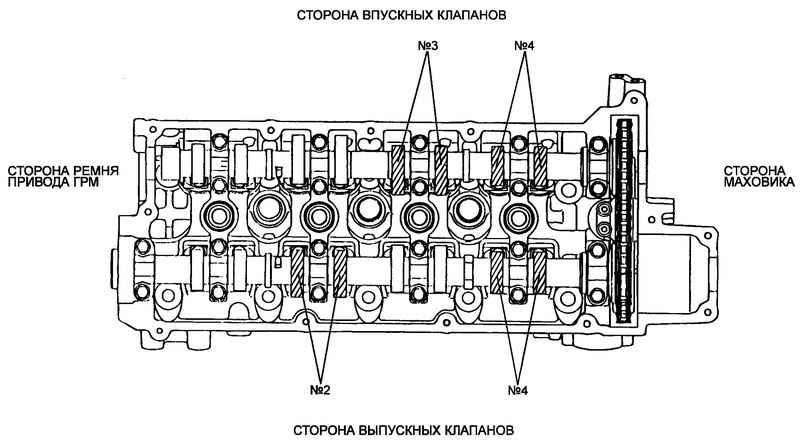

Рис. 2.105. Проверка зазоров в приводе клапанов, когда поршень цилиндра №4 в ВМТ такта сжатия

Регулировка зазоров в приводе впускного и выпускного клапанов.

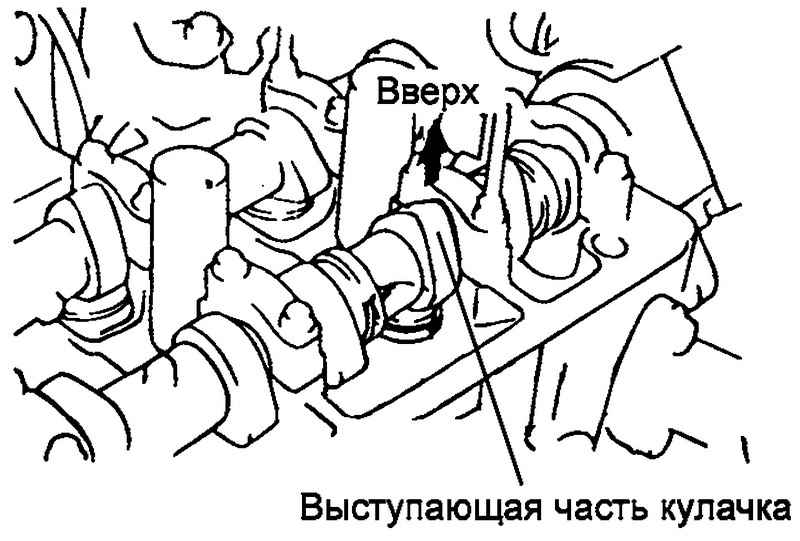

Рис. 2.106. Установка кулачка распределительного вала

Поверните коленчатый вал так, чтобы для клапана, в приводе которого регулируется зазор, выступающая часть кулачка распределительного вала была направлена вверх (рис. 2.106).

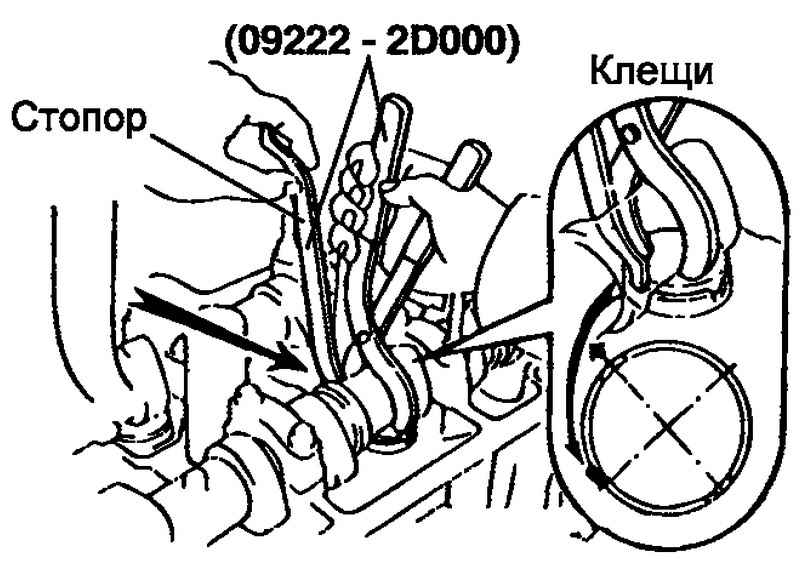

Рис. 2.107. Установка стопора между распределительным валом и толкателем клапана

С помощью специального инструмента 09220-2D000 нажмите на толкатель клапана и вставьте стопор между распределительным валом и толкателем клапана. Снимите специальный инструмент (рис. 2.107).

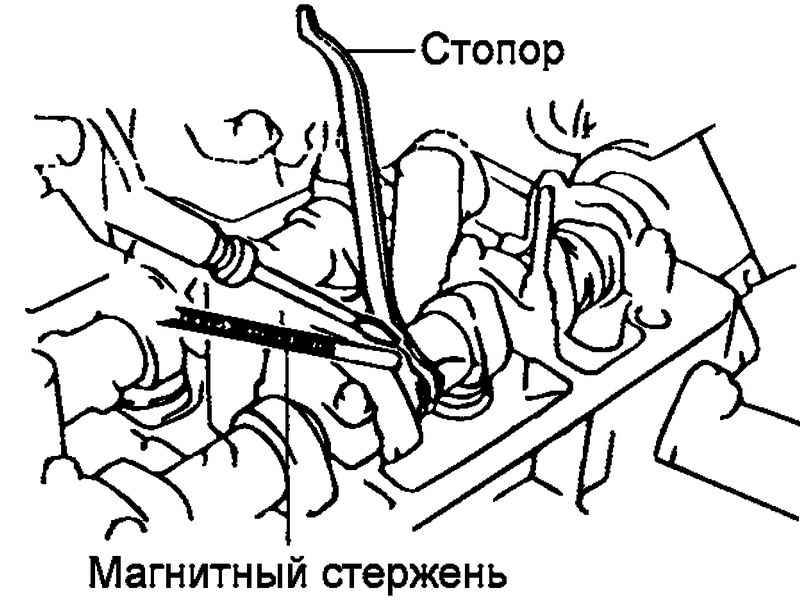

Рис. 2.108. Извлечение регулировочной шайбы

С помощью маленькой отвертки и магнита извлеките регулировочную шайбу (рис. 2.108).

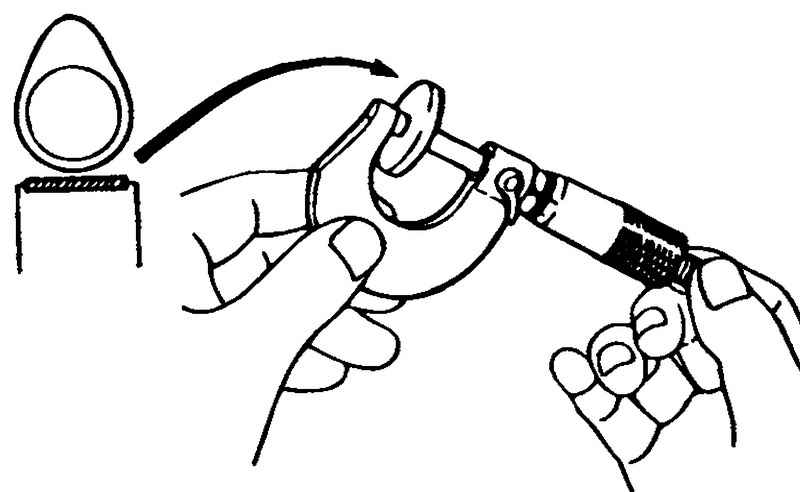

Рис. 2.109. Измерение регулировочной шайбы

С помощью микрометра измерьте толщину снятой регулировочной шайбы (рис. 2.109).

Вычислите толщину новой регулировочной шайбы, которую необходимо установить, чтобы зазор в приводе клапана соответствовал номинальному значению.

Т: Толщина установленной регулировочной шайбы

А: Измеренный зазор в приводе клапана.

N: Толщина новой регулировочной шайбы.

Впускной клапан: N=T+(A–0,20) мм.

Выпускной клапан: N=T+(A–0,28) мм.

Подберите новую регулировочную шайбу толщиной, как можно ближе к вычисленной величине.

ПРИМЕЧАНИЕ Предусмотрено 20 размеров регулировочных шайб толкателя клапана с шагом 0,04 мм в диапазоне от 2,0 мм до 2,76 мм.

Установите выбранную регулировочную шайбу на толкатель клапана.

С помощью специального инструмента 09220-2D000 нажмите на толкатель клапана и снимите стопор.

Снова проверьте зазор в приводе клапана.

Удалите остатки старой прокладки и герметика с привалочных плоскостей головки цилиндров и крышки головки цилиндров.

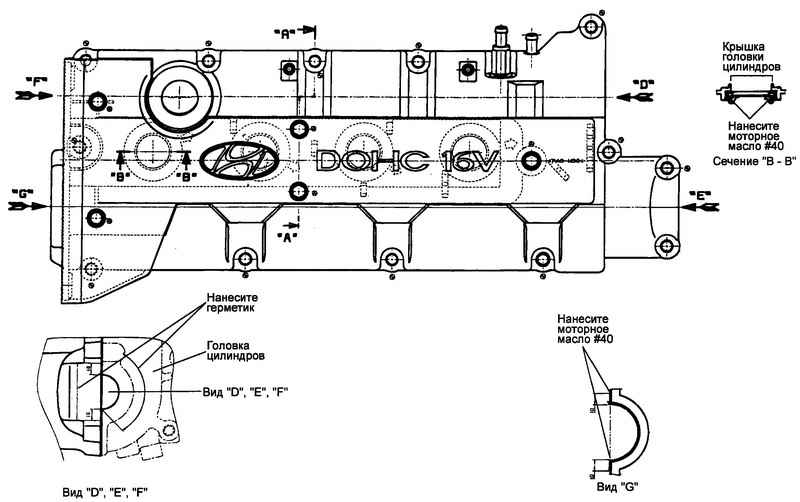

Рис. 2.110. Места нанесения герметика на крышку головки цилиндров

Нанесите герметик (Loctite № 5999) на крышку головки цилиндров (рис. 2.110).

Установите крышку головки цилиндров.

Момент затяжки болтов крепления крышки головки цилиндров: 8–10 Н·м.

Подсоедините трос педали акселератора.

Подсоедините шланг принудительной вентиляции картера и вентиляционный шланг клапана принудительной вентиляции картера к крышке головки цилиндров.

Подсоедините свечные провода высокого напряжения к свечам зажигания.

Установите верхнюю крышку ремня привода ГРМ и затяните четыре болта крепления.

Установите центральную крышку и затяните пять болтов крепления.

Момент затяжки болтов крепления центральной крышки: 2,5–3,5 Н·м.

Установите крышку маслозаливной горловины.

Установите шумозащитный кожух двигателя.

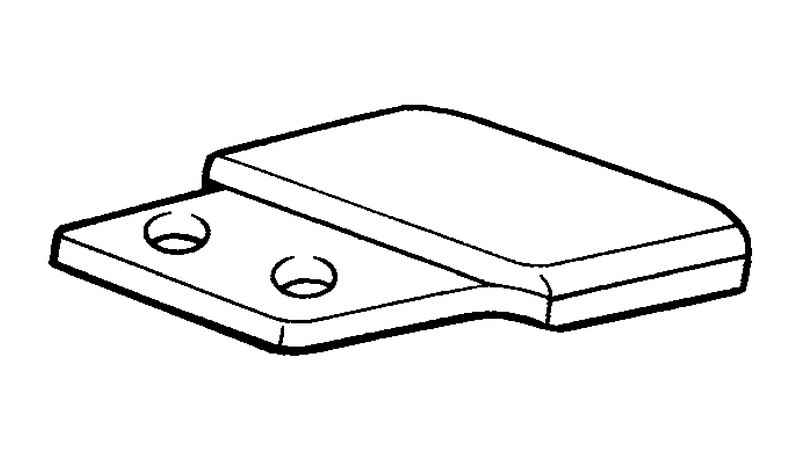

Рис. 2.111. Направляющая цепи

Проверьте направляющую цепи на отсутствие изгиба, трещин или других дефектов (рис. 2.111).

Проверьте резиновую накладку направляющей цепи на отсутствие чрезмерного износа.

При необходимости замените направляющую цепи.

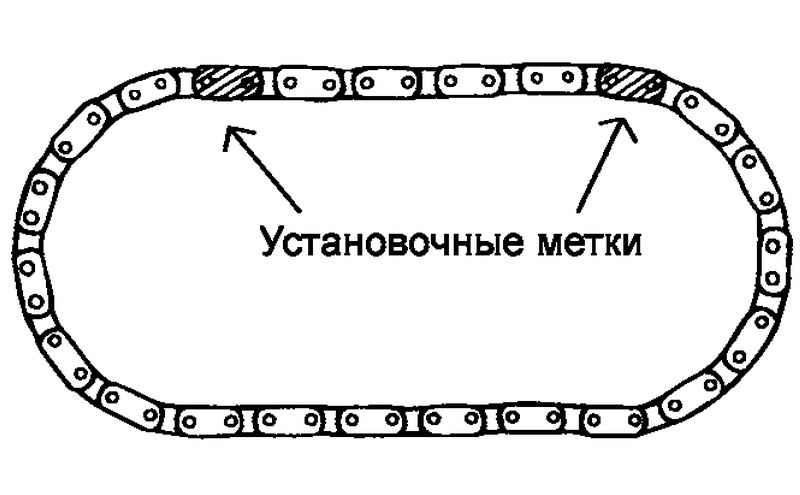

Рис. 2.112. Цепь привода ГРМ

Проверьте элементы цепи (втулки и пластины) на отсутствие износа. Замените цепь, если износ чрезмерный.

Установите гидрокомпенсаторы на место.

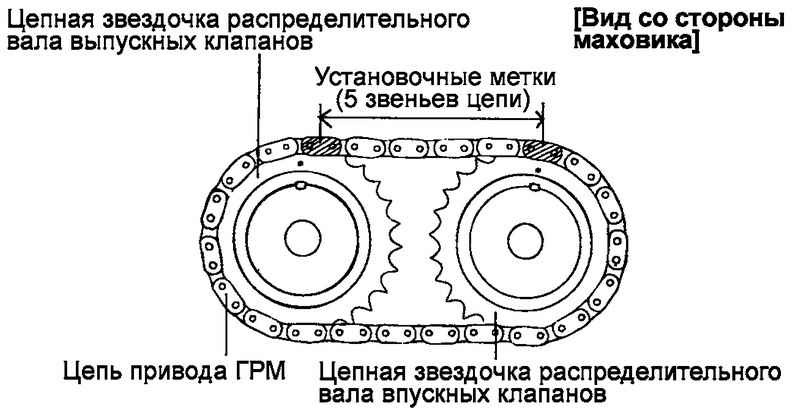

Рис. 2.113. Совмещение цепи привода ГРМ с цепными звездочками распределительных валов впускных и выпускных клапанов

Совместите цепь привода ГРМ с цепными звездочками распределительных валов впускных и выпускных клапанов, как показано на рисунке 2.113.

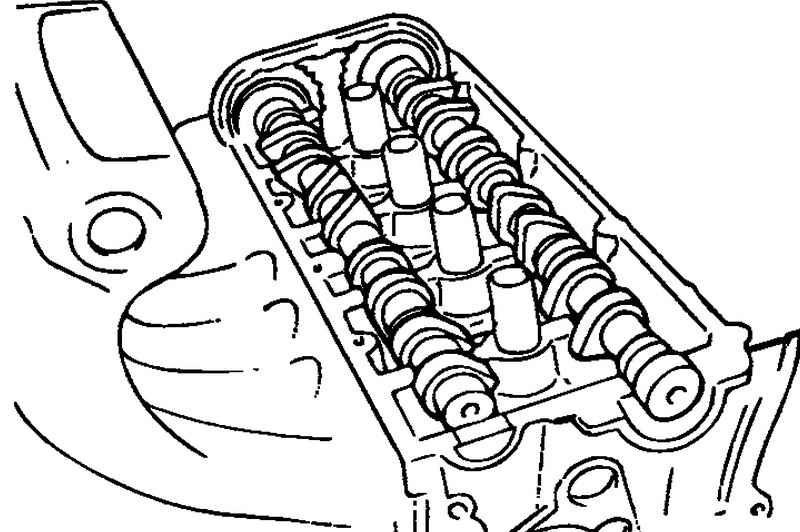

Рис. 2.114. Установка распределительных валов

Смажьте моторным маслом опорные шейки распределительного вала, затем установите распределительный вал на место (рис. 2.114).

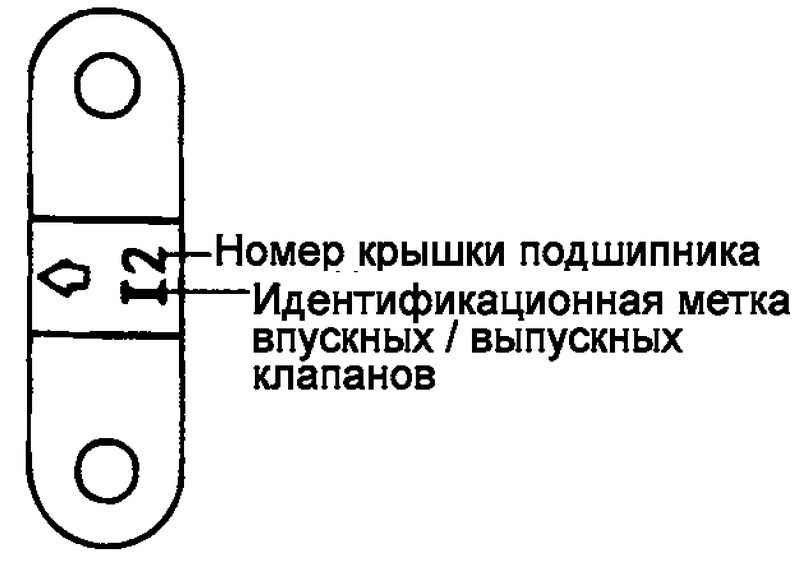

Рис. 2.115. Идентификационные метки на крышках подшипников

Установите крышки подшипников распределительных валов. Идентификационные метки на крышках подшипников предназначены для идентификации места установки крышки (сторона впускных/ выпускных клапанов) (рис. 2.115).

I: распределительный вал впускных клапанов.

Е : распределительный вал выпускных клапанов.

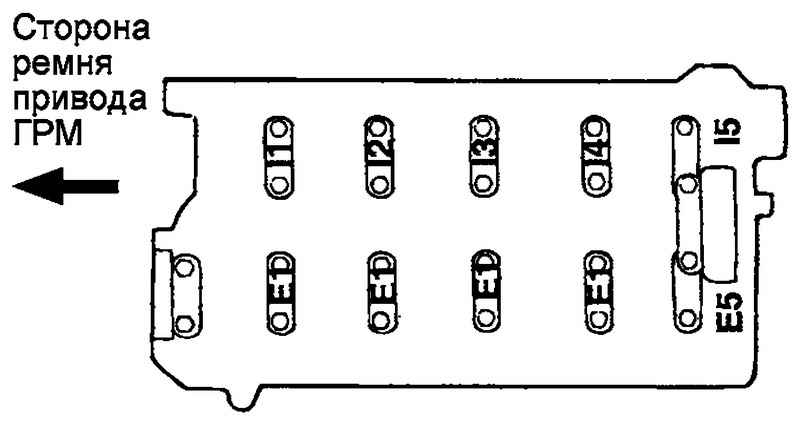

Рис. 2.116. Порядок затягивания болтов крепления крышек подшипников распределительных валов

Затяните болты крепления крышек подшипников распределительных валов номинальным моментом затяжки в два-три приема в порядке, указанном номерами на рисунке 2.116.

Момент затяжки болтов крепления крышки подшипника распределительного вала: 12–14 Н·м.

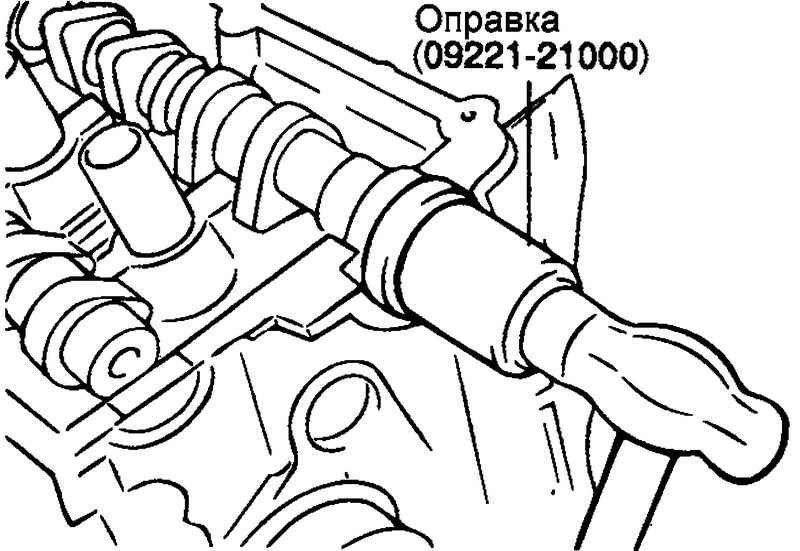

Рис. 2.117. Запрессовка сальника распределительного вала с помощью специального инструмента

С помощью специального инструмента (оправка для установки сальника распределительного вала 09221-21000) запрессуйте сальник распределительного вала (рис. 2.117).

Убедитесь, что рабочая кромка сальника распределительного вала смазана моторным маслом. Наденьте сальник на распределительный вал со стороны звездочки ремня привода ГРМ, затем ударами молотка по оправке установите сальник так, чтобы он был расположен заподлицо с поверхностью.

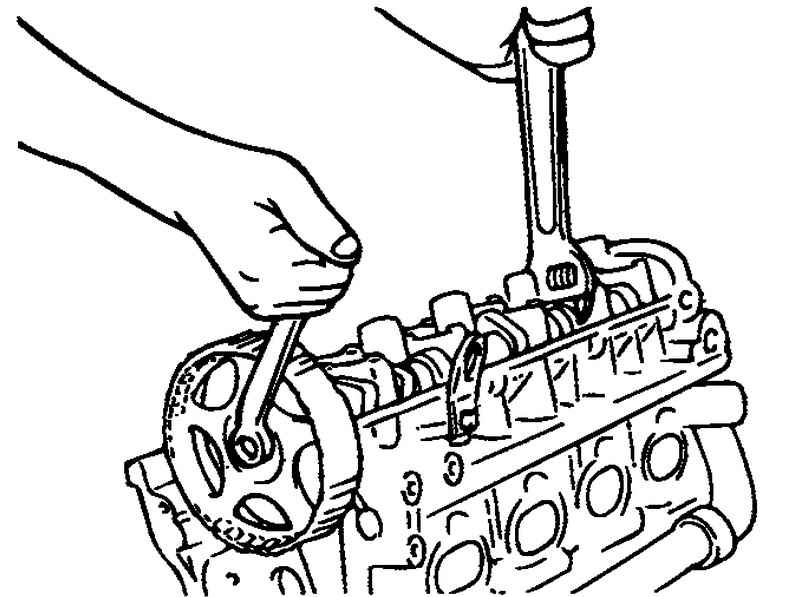

Рис. 2.118. Установка звездочки распределительного вала

Установите звездочку (для ремня) распределительного вала и затяните болт ее крепления номинальным моментом затяжки (рис. 2.118).

Момент затяжки болта крепления звездочки распределительного вала (для ремня): 80–100 Н·м.

Совместите метки на звездочках коленчатого и распределительного валов с соответствующими установочными метками и установите поршень цилиндра №1 в ВМТ такта сжатия.

Установите крышку головки цилиндров.

Момент затяжки болтов крепления крышки головки цилиндров: 8–10 Н·м.

Установите катушки зажигания в сборе, свечные провода высокого напряжения и центральную крышкую

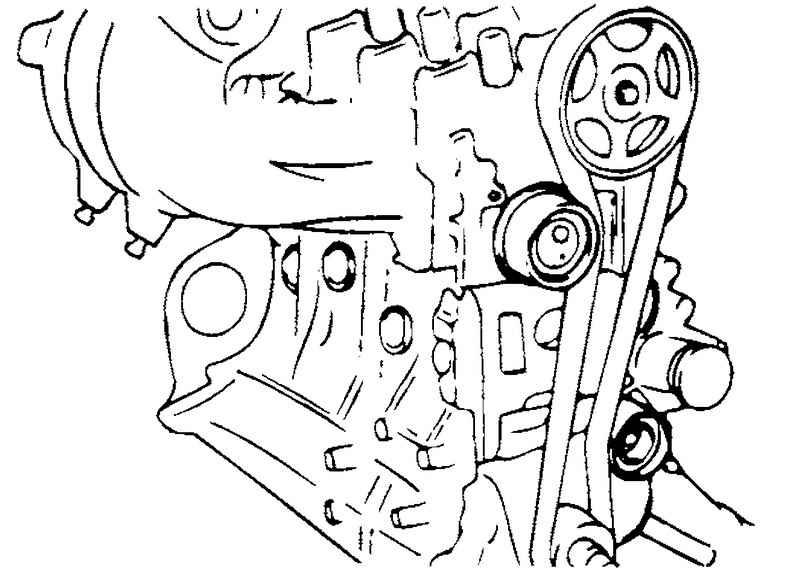

Рис. 2.119. Установка ремня привода ГРМ

Установите ремень привода ГРМ, и затем, когда ролик натяжителя натянет ремень, затяните крепление натяжителя (рис. 2.119).

Установите крышки ремня привода ГРМ.

Момент затяжки болтов крепления крышки ремня привода ГРМ: 8–10 Н·м.

Установите шкив насоса охлаждающей жидкости и шкив коленчатого вала.
