Проверка исправности функционирования и замена выключателей панели
приборов
|
|
Рассматриваемые в настоящем Руководстве модели автомобилей
оборудованы системой дополнительной безопасности (SRS). Прежде чем приступать
к выполнению каких-либо работ вблизи блока подушки безопасности, рулевой
колонки или приборной панели, отключайте SRS во избежание получения травм
при случайном ее срабатывании (см. Раздел
Подушки безопасности - общая информация). Электропроводку цепи SRS
легко отличить по желтому цвету изоляции.
|
Главный выключатель активации темпостата
ПРОВЕРКА
|
|
|
1. Для проверки выключатель необходимо снять с
автомобиля.

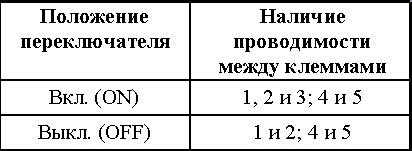

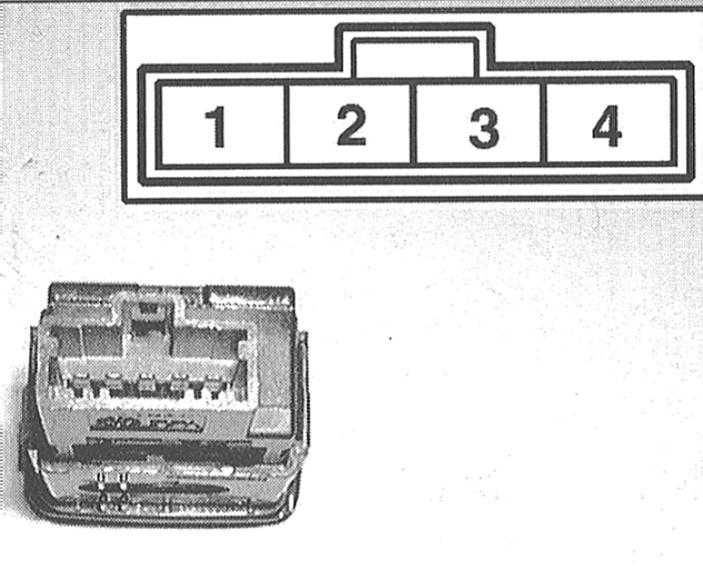

2. При помощи или оборудованной индивидуальным источником питания
лампы-пробника проверьте наличие проводимости между клеммами выключателя
в обоих его положениях. В случае необходимости замените сборку.
|
|
ЗАМЕНА
|
|
|

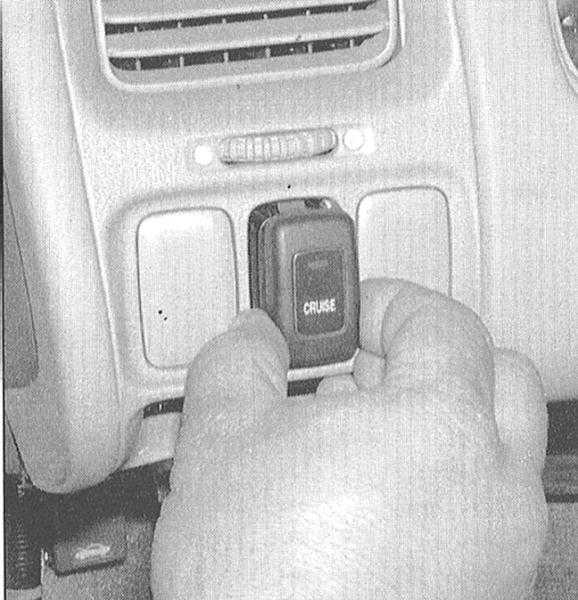

1. Подденьте выключатель маленькой отверткой
и извлеките его из панели приборов. Рассоедините электрический
разъем.
|
|
Во избежание повреждения пластмассы налепите
на жало отвертки полоску скотча.
|
|
2. Отсоедините электропроводку и снимите сборку выключателя.
3. Установка производится в обратном порядке.
|
|
Выключатель аварийной сигнализации
ПРОВЕРКА
|
|
|
1. Для проверки высвободите выключатель из облицовки сборки панельных
часов.

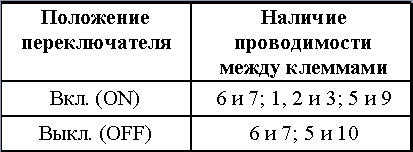

2. Удостоверьтесь в правильности распределения проводимости между
клеммами в обоих положениях выключателя. В случае необходимости
произведите замену сборки.
|
|
ЗАМЕНА
|
|
|
1. Аккуратно поддев, извлеките сборку панельных часов со своим
кожухом из центральной секции панели приборов.
|

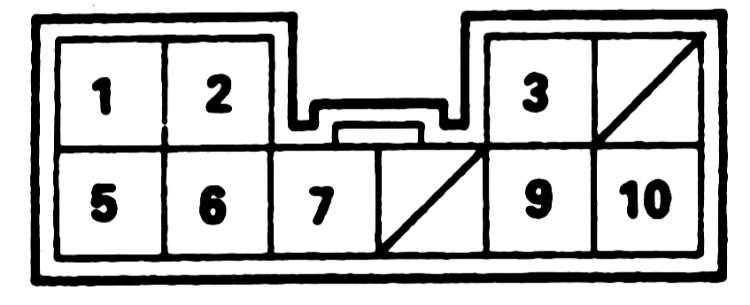

2. Рассоедините 10-контактный разъем с задней
стороны выключателя. Отожмите стопорный язычок и высвободите
сборку выключателя из панели облицовки часов.
Выключатель активации обогрева заднего стекла
|
|
|
ПРОВЕРКА
|
|
|
1. Выключатель водит в состав сборки панели управления функционированием отопителя/кондиционера
воздуха. Описание процедур снятия и установки сборки приведено в
Главе Системы охлаждения, отопления.
|

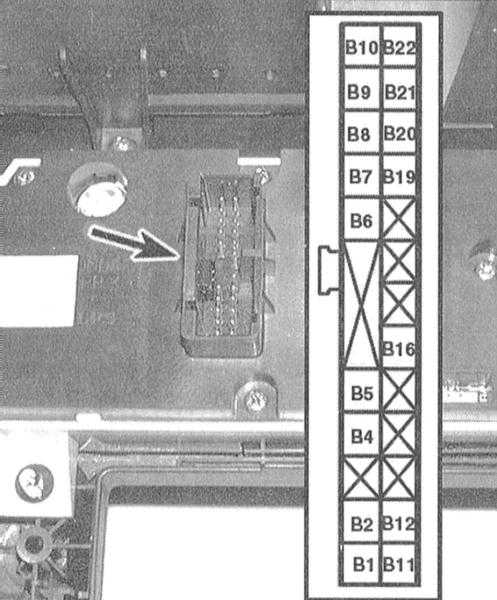

2. Пои помощи омметра или оборудованной автономным
источником питания лампы-пробника проверьте наличие проводимости
между клеммами В4 и В9 22-контактного разъема панели управления.
Проводимость должна иметь место только при включении обогрева
и стекла (кнопка выключателя утоплена). В случае необходимости
замените выключатель.
|
|
|
ЗАМЕНА
|
|
|
1. Выверните винты крепления между собой передней и задней секций
панели управления. В процессе снятия передней панели держите ее
лицевой поверхностью вверх.
|
|
Прежде чем приступать к разборке панели управления
приготовьте сменный выключатель, который, возможно, придется
заказывать на фирменной станции техобслуживания.
|

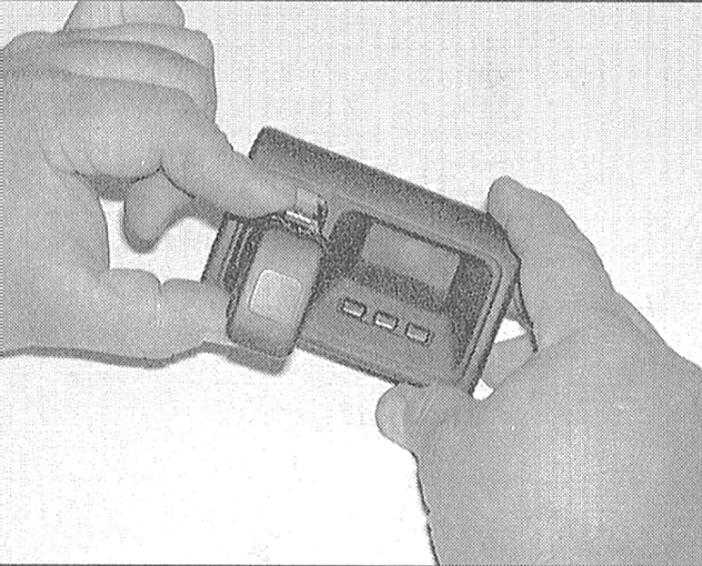

2. Снимите старый выключатель и установите на его место новый,
затем сочлените между собой и сожмите руками переднюю и заднюю секции
панели управления функционированием отопителя/кондиционера воздуха.
Вверните и затяните крепежные винты.
3. Установите сборку панели управления на свое штатное место (см.
Главу
Системы охлаждения, отопления).
|
|
