Хонда Аккорд. Проверка исправности состояния и замена детектора контроля электрических

1. Система ELD выявляет признаки перегрузки электрических цепей систем внешних осветительных и сигнальных приборов, впрыска топлива, заряда и т.д. Первым симптомом такого рода перегрузок является нарушение стабильности подачи питания на холостых оборотах двигателя. Отказ детектора приводит к записи в память системы самодиагностики кода неисправности Р1297 или Р1298.

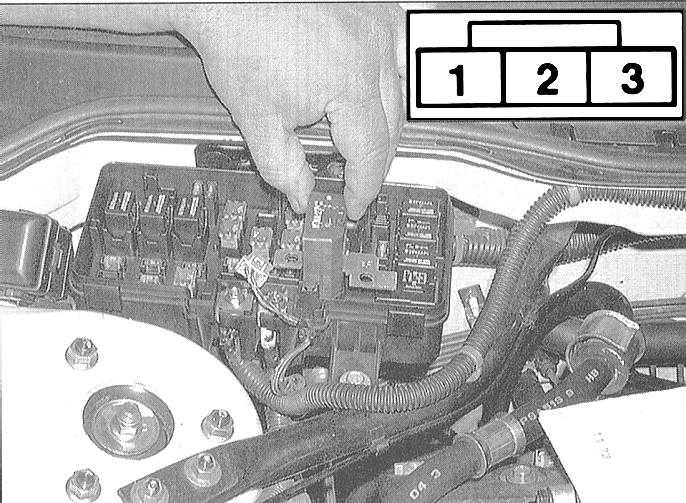

2. Снимите ELD (см. ниже параграф 1) и отсоедините от него электропроводку. Измерьте напряжение между клеммой 1 (+) и массой на разъеме со стороны жгута при включенном зажигании (двигатель не запускайте). Номинальное значение равняется напряжению батареи. Если напряжение отсутствует, проверьте состояние электропроводки на участке между предохранителем № 6 на 15 А и детектором.

3. При включенном зажигании (не запускайте двигатель) измерьте напряжение между клеммой 3 (+) и массой на разъеме со стороны жгута. Требуемое значение составляет 4.5 ÷ 5.0 В. При отсутствии требуемого результата проверьте состояние электропроводки ELD на участке между двигателем и генератором.
4. Удостоверьтесь в наличии проводимости между клеммой № 2 и массой.
5. В случае отрицательных результатов описанных выше проверок замените блок ELD.

1. Блок ELD помещается внутри монтажного блока предохранителей/реле в двигательном отсеке автомобиля. Отсоедините отрицательный провод от батареи.

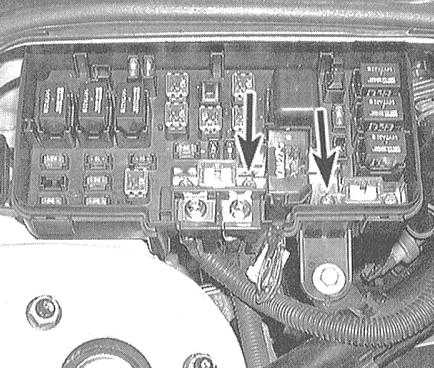

2. Выверните два крепежных винта, извлеките блок ELD из центральной части монтажного блока и отсоедините от него электропроводку.

3. Установка производится в обратном порядке.
