Снятие и установка топливной магистрали и инжекторов топлива

См. предупреждения в начале Раздела Сбрасывание давления в системе питания.

Снятие топливной магистрали с 4-цилиндрового двигателя может быть произведено без предварительного демонтажа нагнетательной камеры воздушного тракта. На двигателях V6 нагнетательная камера должна быть снята с целью обеспечения доступа к магистралям левого и правого рядов цилиндров, при этом обе магистрали могут сниматься единой сборкой вместе с закрепленными в них инжекторами.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аппаратуры в действие!

2. Сбросьте давление в системе питания (см. Раздел Сбрасывание давления в системе питания).
3. На моделях V6 снимите крышки доступа с верхней части силового агрегата (см. Главу Двигатель).
4. На моделях V6 снимите нагнетательную камеру воздушного тракта (см. Главу Двигатель).

5.14  Снятие и установка топливной магистрали и инжекторов топлива Хонда Аккорд 1998

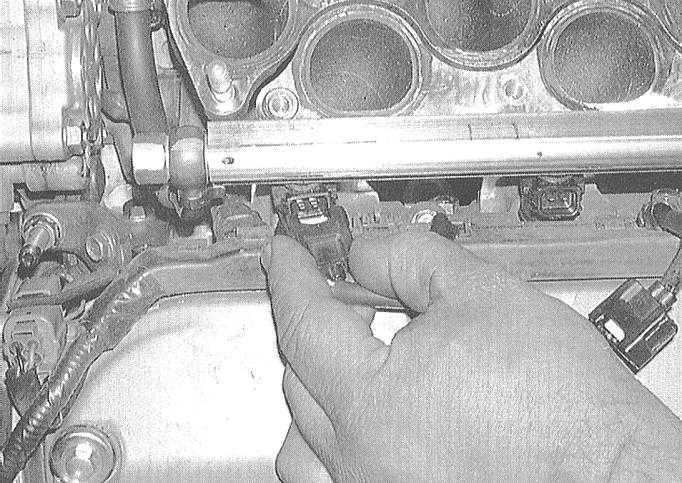

5. Отсоедините от инжекторов впрыска электропроводку.

5.14  Снятие и установка топливной магистрали и инжекторов топлива Хонда Аккорд 1998

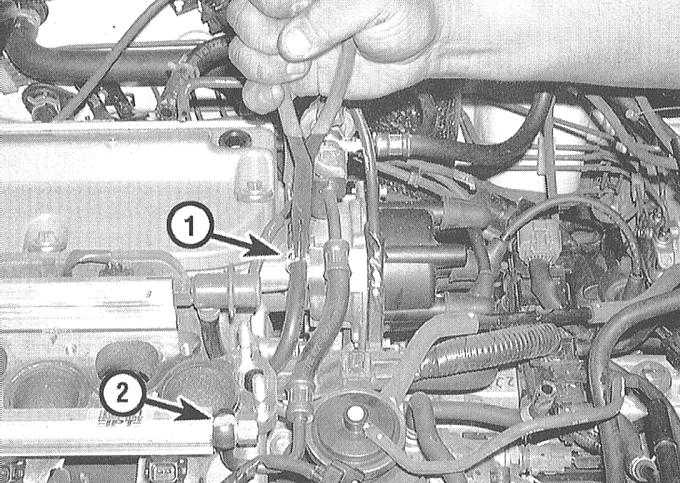

6. Отсоедините от регулятора давления шланг возврата топлива.

Линия возврата топлива тоньше и крепится на штуцере регулятора небольшим хомутом пружинного типа, тогда шланг подающего бензопровода (напорная линия) приболчен к магистрали.

7. Отсоедините от топливной магистрали шины заземления.
8. Отсоедините от топливной магистрали линию подачи топлива.

5.14  Снятие и установка топливной магистрали и инжекторов топлива Хонда Аккорд 1998

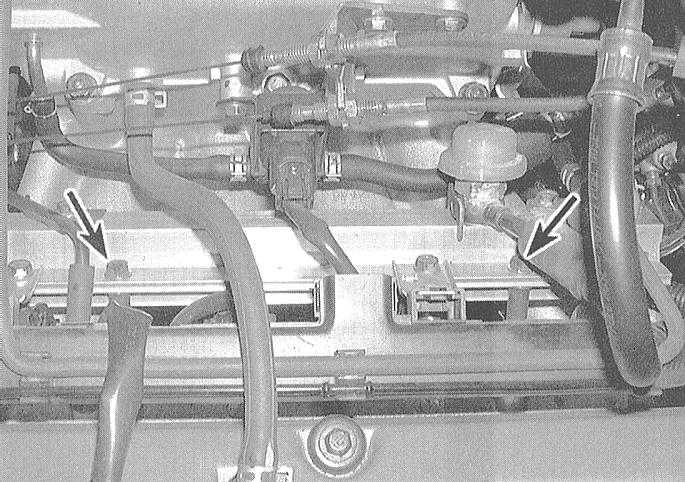

9. Отдайте крепежные гайки/болты и снимите топливную магистраль двигателя.

На моделях V6 магистрали обоих рядов цилиндров должны подниматься одновременно.

5.14  Снятие и установка топливной магистрали и инжекторов топлива Хонда Аккорд 1998

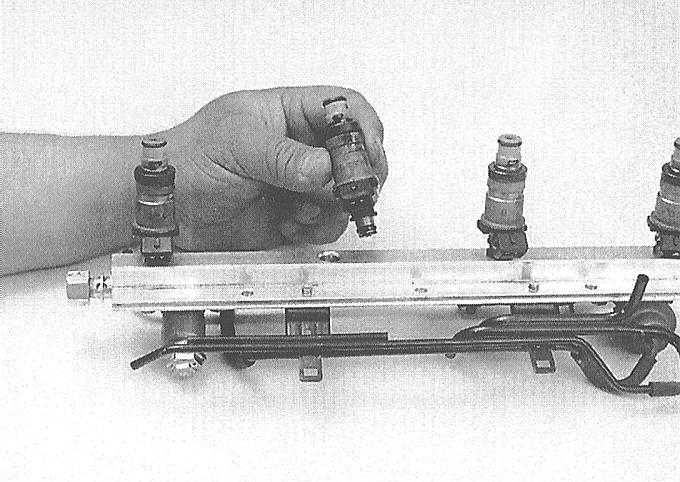

10. Извлеките инжектор(ы) из своего посадочного гнезда топливной магистрали.

5.14  Снятие и установка топливной магистрали и инжекторов топлива Хонда Аккорд 1998

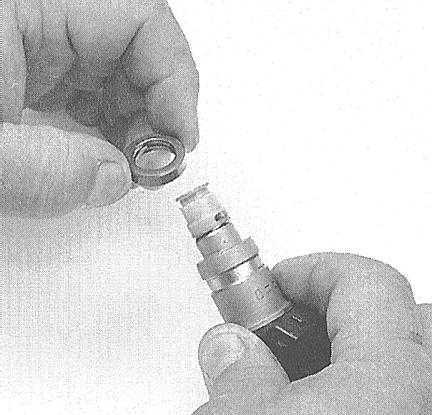

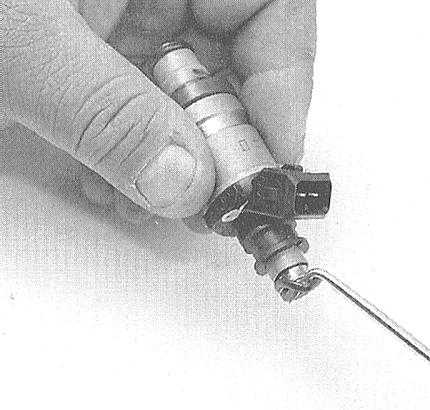

11. Cнимите и выбросите старые уплотнительные и демпферное кольца/шайбы.

5.14  Снятие и установка топливной магистрали и инжекторов топлива Хонда Аккорд 1998

Все используемые в инжекторах кольца/шайбы имеет смысл заменить вне зависимости от их состояния.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте новые демпферные шайбы чистым двигательным маслом и наденьте их на инжекторы впрыска.
2. Установите новые уплотнительные кольца (также смазанные двигательным маслом), затем заправьте инжекторы в в свои посадочные гнезда в топливной магистрали.
3. Смажьте двигательным маслом новые посадочные уплотнительные кольца и заправьте их в гнезда под установку инжекторов во впускном трубопроводе.
4. Установите сборку топливной магистрали с инжекторами на впускной трубопровод. Затяните крепежные гайки (4-цилиндровые модели) с требуемым усилием. На моделях V6 прочно затяните крепежные болты.
5. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов.
6. Закончив установку, не запуская двигатель, включите зажигание с целью активации на пару секунд топливного насоса и подъема давления в системе питания. Повторите такое включение два-три раза, затем проверьте топливные линии, магистраль и инжекторы на наличие признаков утечек.
