Системы охлаждения, отопления
Спецификации
Общие параметры
| Объем охлаждающей жидкости | См. Главу Настройки и текущее обслуживание |
| Усилие натяжения приводного ремня | См. Главу Настройки и текущее обслуживание и Органы управления и приемы эксплуатации |
| Расчетное давление крышки радиатора, кГс/см 2 | 0.1 ÷ 1.3 |
| Температура полного открывания термостата, °С | 91 |
| Усилия затягивания резьбовых соединений | Н•м |
| Болты крышки кожуха термостата | 11.8 |
| Болты крепления водяного насоса к блоку | 11.8 |

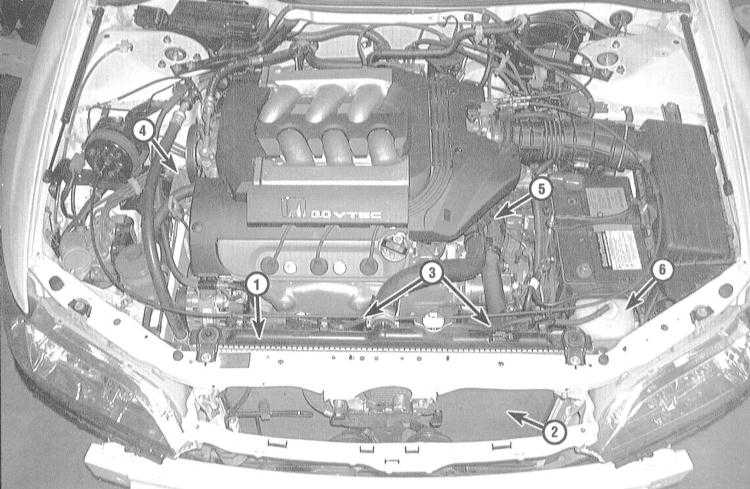

Расположение компонентов систем охлаждения, отопления и кондиционирования воздуха в двигательном отсеке автомобиля (показан двигатель V6, для 4-цилиндровых моделей схема расположения компонентов аналогична)
|
|
|
1 — Радиатор
|
4 — Водяной насос
|

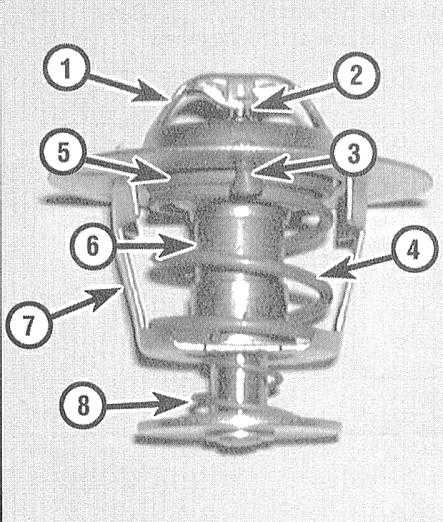

Компоненты термостата
|
|
|
1 — Фланец
|
5 — Вторичная винтовая пружина
|
Система охлаждения двигателя
Все модели рассматриваемых в настоящем Руководстве автомобилей оборудованы работающей при избыточном давлении системой охлаждения двигателя с термостатическим управлением циркуляцией рабочей жидкости. Водяной насос роторного типа закреплен на блоке двигателя и обеспечивает прокачку охлаждающей жидкости сквозь охладительный тракт последнего. Поток жидкости омывает районы расположения каждого из цилиндров в блоке и направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов.Воскозаполненный термостат контролирует рабочую температуру двигателя в процессе его разогрева. В первые минуты после запуска холодного двигателя термостат остается закрытым, предотвращая тем самым циркуляцию охлаждающей жидкости через радиатор. Когда температура двигателя достигает нормального рабочего значения, клапан термостата открывается, подключая к контуру охлаждения радиатор, обеспечивающий максимальную интенсивность теплоотвода от рабочего тела (охлаждающей жидкости).
Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой радиатора, способной выдерживать определенное избыточное давление, что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. При превышении внутренним давлением в системе некоторого определенного значения, подпружиненная тарелка вмонтированного в крышку радиатора предохранительного клапана приподнимается над своим седлом, обеспечивая перетекание избытка охлаждающей жидкости по соединительной (переливной) трубке в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор.
Доливание охлаждающей жидкости в систему производится через горловину расширительного бачка, который одновременно выступает также в роли ресивера, аккумулирующего в себе вытесняемый из радиатора избыток жидкости.
Ввиду перечисленных особенностей конструкции, такая система охлаждения получила название замкнутой, так как в ней исключены какие-либо функциональные потери охлаждающей жидкости.
Система отопления
Основными компонентами системы отопления салона являются электрический вентилятор и теплообменник, расположенные в коробчатом кожухе отопителя. Теплообменник посредством резиновых шлангов соединен с системой охлаждения двигателя. Блок управления функционированием отопителя/кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев.Система кондиционирования воздуха
В состав системы входят установленный впереди радиатора конденсатор, расположенный рядом с теплообменником отопителя испаритель, закрепленный на блоке двигателя компрессор и ресивер-осушитель, оборудованный редукционным клапаном высокого давления. Все компоненты соединены между собой рефрижераторными линиями.Вентилятор прогоняет поступающий в салон воздух сквозь теплообменник испарителя, работающий в режиме, обратном режиму функционирования радиатора. Прокачиваемый через теплообменник хладагент, испаряясь, отбирает у воздуха избыток тепла. Температура внутри салона при этом снижается до требуемого комфортного значения (по выбору оператора).
