Снятие, проверка состояния и установка сборки коромысел
СНЯТИЕ
|
|
|
1. Снимите крышку головки цилиндров (см. Раздел
Снятие и установка крышек головок цилиндров).
2. Приведите поршень первого цилиндра в положение ВМТ (см. Раздел
Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)), снимите газораспределительный ремень (см. Раздел
Снятие, проверка состояния и установка газораспределительного ремня и зубчатых колес привода ГРМ).
|
3. Ослабьте на 1/4 оборота болты крепления оси
коромысел (для ослабления развиваемого клапанными пружинами
усилия), - действуйте в порядке, обратном показанному на иллюстрации.
|
|

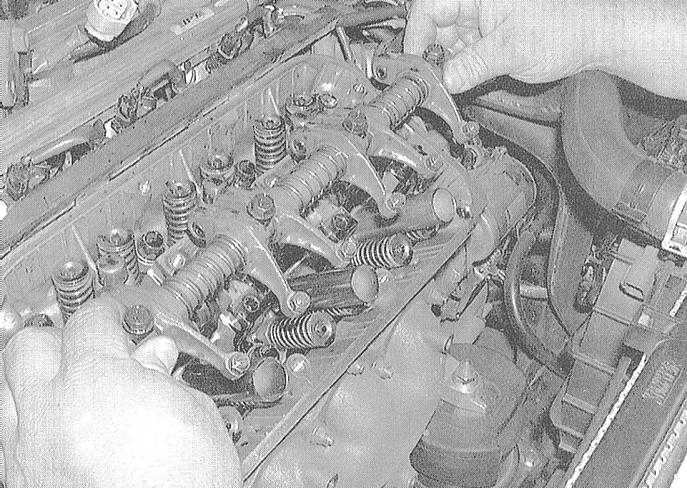

4. Извлеките сборку оси с коромыслами из головки
цилиндров. Не выворачивайте крепежные болты окончательно с
целью фиксации компонентов сборки на оси.
|
|
|
ПРОВЕРКА
|
|
|
1. Сняв сборку коромысел, разумно будет разобрать
ее с целью более подробного изучения состояния компонентов.
Выверните крепежные болты и снимите с осей коромысла и пружины.
Разумно будет предварительно пометить положение оси по отношению
к крышкам подшипников.
|
|

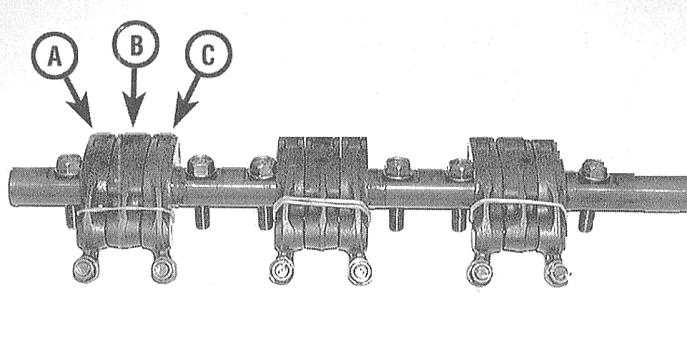

Разумно будет скрепить коромысла первичных
и вторичных впускных клапанов резиновыми бандажами.
Старайтесь складывать снимаемые компоненты в порядке
их установки, так как при сборке они должны быть посажены
строго на свои прежние места.
|
|
|
2. Тщательно очистите компоненты и проверьте
их на наличие признаков износа и механических повреждений.

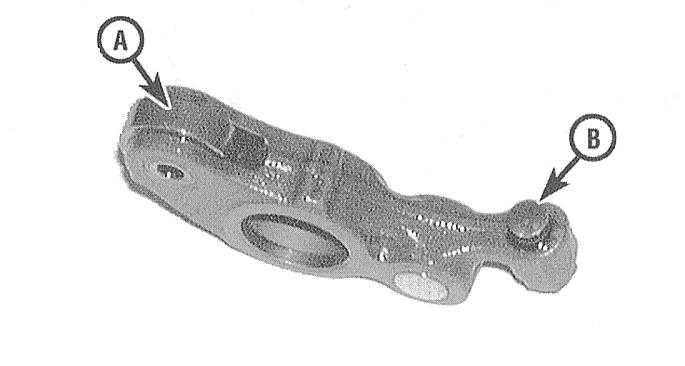

Оцените состояние контактирующих с распределительным валом
поверхностей коромысел, оцените степень износа и свободу вращения
роликов. Проверьте на наличие задиров и признаков чрезмерного
износа поверхности посадки коромысел на осях, а также стенки
посадочных отверстий самих коромысел. Дефектные компоненты
подлежат замене. Удостоверьтесь в проходимости маслотоков
внутри осей.
|
3. Извлеките из своих посадочных гнезд в головке цилиндров корректоры
клапанных зазоров и тщательно прочистите их. Пальцами проверьте
свободу хода плунжеров.
4. Проверьте свободу хода синхронизирующих поршней в сборках привода
впускных клапанов.
|
|
УСТАНОВКА
|
|
|
1. Смажьте все компоненты чистым двигательным маслом и установите
их на свои штатные места на оси коромысел.
|
|
Обращайте внимание на маркировку, отличающую
левосторонние компоненты от правосторонних.
|
2. Смажьте специальной смазкой для распределительных валов рабочие
поверхности коромысел. Посадите снятые компоненты на ось, затем
установите сборку на двигатель.
|
|

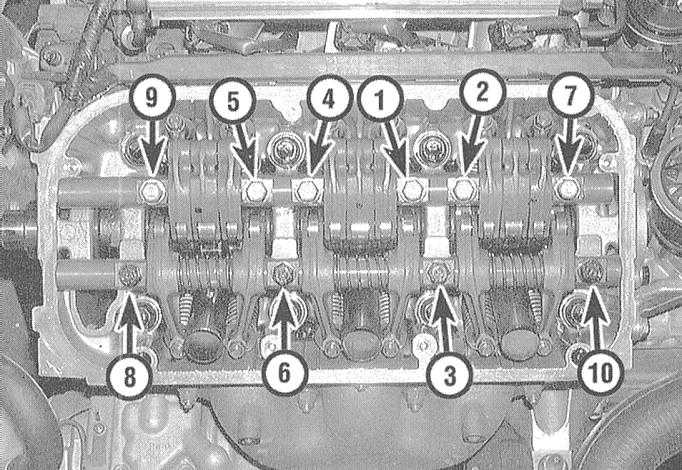

3. В строго определенном порядке в несколько
приемов (с малым шагом) затяните болты крепления сборки коромысел
с требуемым усилием.
|
4. Установка оставшихся компонентов производится в порядке, обратном
порядку их демонтажа.
5. В заключение не забудьте произвести регулировку клапанных зазоров
(если в ней имеется необходимость) (см. Главу
Настройки
и текущее обслуживание).
6. Запустите двигатель и проверьте его на наличие признаков утечек
масла и исправность функционирования.
|
|
