Хонда Аккорд. Снятие и установка головки цилиндров



Хонда Аккорд. Снятие и установка головки цилиндров

Снятие и установка головки цилиндров

Прежде чем приступать к работе, дождитесь окончательного остывания двигателя.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Приведите поршень первого цилиндра в положение ВМТ конца такта сжатия (см. Раздел Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)).
2 Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Опорожните систему охлаждения и выверните свечи зажигания (см. Главу Настройки и текущее обслуживание).
3. Выверните болты крепления монтажной скобы впускного трубопровода и болты крепления к выпускному коллектору фланца приемной трубы системы выпуска отработавших газов (см. Разделы Снятие и установка впускного трубопровода и Снятие и установка выпускного коллектора).

Головка может быть снята в комплекте с трубопроводом и выпускным коллектором, однако процедура существенно упрощается (ввиду сокращения массогабаритных характеристик узла), если упомянутые элементы предварительно демонтировать.

4. Снимите воздухозаборный патрубок (см. Раздел Снятие и установка впускного трубопровода) и крышку головки цилиндров (см. Раздел Снятие и установка крышки головки цилиндров). Снимите распределитель зажигания в сборе с крышкой и ВВ проводами (см. Главу Электрооборудование двигателя).

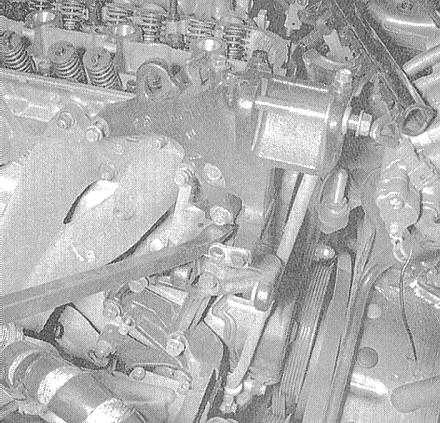

5. Снимите рулевой насос (см. Главу Подвеска и рулевое управление).
6. Снимите газораспределительный ремень (см. Раздел Снятие, проверка состояния и установка газораспределительного ремня и зубчатых колес привода ГРМ), сборку коромысел (см. Раздел Снятие, проверка состояния и установка сборки коромысел) и распределительный вал (см. Раздел Снятие, проверка состояния и установка распределительного вала).

3.1.13 Снятие и установка головки цилиндров Хонда Аккорд 1998

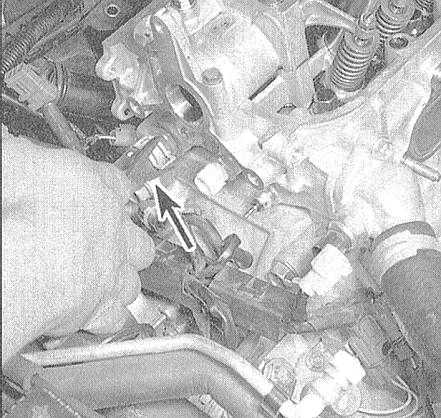

7. Отпустите хомут и отсоедините водяной шланг, подведенный к головке цилиндров непосредственно под распределителем зажигания.

3.1.13 Снятие и установка головки цилиндров Хонда Аккорд 1998

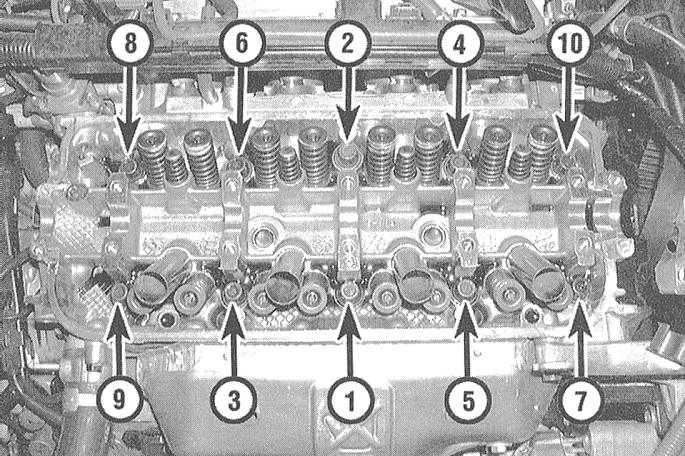

8. Действуя в порядке, обратном показанному на иллюстрации, в несколько приемов (по 1/4 оборота за подход) ослабьте болты крепления головки настолько, чтобы появилась возможность выворачивания их вручную. Постарайтесь запомнить установочное положение каждого из крепежных болтов - при сборке они должны быть ввернуты строго на прежние места.

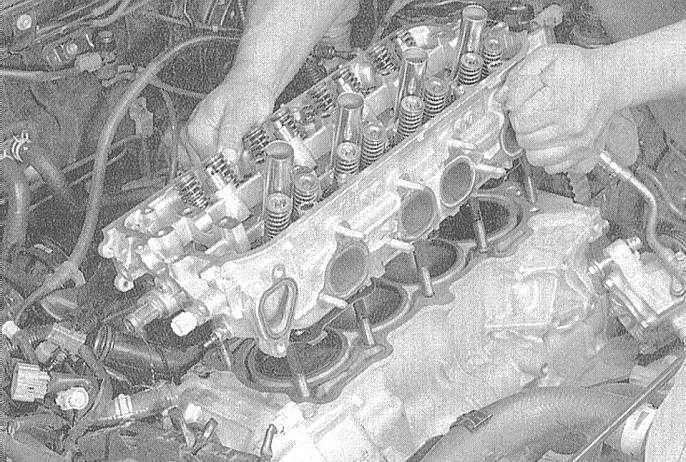

9. Снимите головку цилиндров с двигателя. Если головка не отделяется от блока, можно воспользоваться рычагом, который следует заводить между кронштейном рулевого насоса и блоком (ни в коем случае не поддевайте головку под сопрягаемую поверхность). Уложите снятую с двигателя головку на пару деревянных блоков во избежание повреждения прокладочных поверхностей.

3.1.13 Снятие и установка головки цилиндров Хонда Аккорд 1998

3.1.13 Снятие и установка головки цилиндров Хонда Аккорд 1998

3.1.13 Снятие и установка головки цилиндров Хонда Аккорд 1998

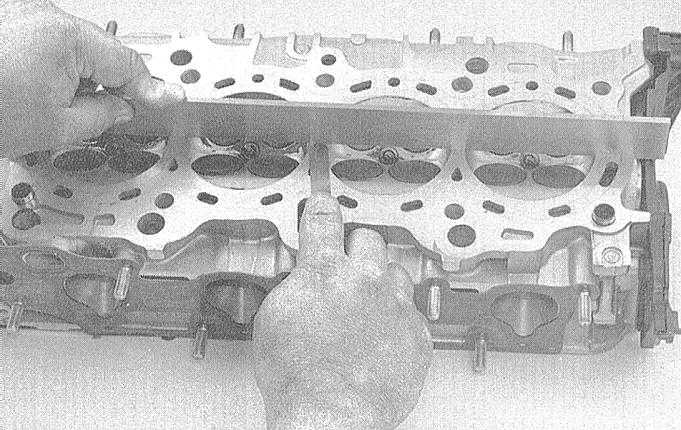

10. Описание процедур разборки головки и проверки состояния ее внутренних компонентов приведено в Части Общий и капитальный ремонт двигателя настоящей Главы. На данном этапе оцените лишь плоскостность сопрягаемой поверхности.

3.1.13 Снятие и установка головки цилиндров Хонда Аккорд 1998

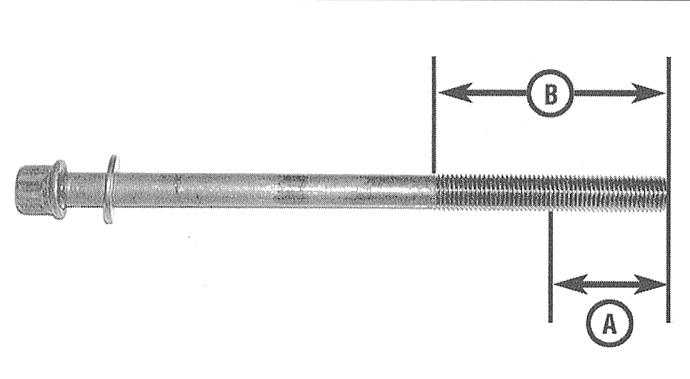

11. Оцените состояние резьбовой части болтов крепления головки, микрометром замерив ее диаметр в двух точках. В случае выявления признаков износа любого из болтов, замените весь комплект.

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сопрягаемые поверхности головки и блока цилиндров должны быть абсолютно чистыми и сухими.
2. Тщательно зачистите сопрягаемые поверхности головки и блока цилиндров. Соскоблив остатки материала строй прокладки и угольные отложения, протрите поверхности смоченной в ацетоне ветошью. Наличие на сопрягаемых поверхностях материала старой прокладки в момент установки головки может привести к нарушению герметичности посадки прокладки и, как следствие, развитию утечек. Обрабатывая блок, закупорьте отверстия цилиндров ветошью во избежание попадания в них мелкого мусора и различных посторонних предметов (в крайнем случае, тщательно пропылесосьте цилиндры). Так как головка и блок цилиндров выполнены из мягкого алюминиевого сплава, действуйте с особой осторожностью, стараясь не оставлять на сопрягаемых поверхностях царапин и задиров (используйте для соскабливания отложений только медные или пластмассовые инструменты).
3. Проверьте сопрягаемые поверхности головки и блока на наличие глубоких царапин, задиров и прочих повреждений. Легкие дефекты могут быть устранены при помощи мелкозернистой наждачной бумаги. В более серьезных случаях единственной альтернативой является проточка либо замена компонентов. Метчиком подходящего размера прогоните резьбовые отверстия под болты крепления головки. Поочередно зажимая болты в тиски за головку, пройдитесь по их резьбе леркой, - наличие в витках резьбы старого герметика, грязи и продуктов коррозии приводит к несоответствию реального усилия затягивания крепежа показаниям индикатора динамометрического ключа. На двигателях серии F23А5 (без VTEC) извлеките из блока маслораспылитель, прочистите его и установите на место.
4. Уложите на блок цилиндров новую уплотнительную прокладку (маркировкой типа “ТОР” вверх). Смажьте герметиком сопрягаемые с блоком края крышки газораспределительного ремня. Аккуратно установите головку на блок цилиндров.

3.1.13 Снятие и установка головки цилиндров Хонда Аккорд 1998

5. Смажьте резьбу и нижние поверхности головок крепежных болтов чистым двигательным маслом и вверните крепеж на свои прежние места. Действуя в строго определенном порядке, в три приема затяните болты крепления головки цилиндров с требуемым усилием (см. Спецификации). Ввиду критичности назначения болтов, составители настоящего Руководства рекомендуют соблюдать следующие меры предосторожности при их затягивании:

a) Предпочтительнее использование оборудованного храповым приводом с ограничителем развиваемого усилия динамометрического ключа. В противном случае действуйте крайне аккуратно, стараясь случайно не сорвать резьбу.
b) Если при вворачивании болт начинает издавать какие-либо звуки (визг, скрип, щелчки и т.п.), полностью выверните его и повторите попытку.

6. Наденьте зубчатое колесо на цапфу распределительного вала (см. Раздел Снятие, проверка состояния и установка распределительного вала).
7. Установка оставшихся компонентов производится в порядке, обратном порядку их демонтажа.
8. Не забудьте заправить систему охлаждения и проверить уровни всех рабочих жидкостей.
9. Вручную медленно проверните коленчатый вал против часовой стрелки на два полных оборота.

Если при проворачивании вала возникает сопротивление, немедленно остановитесь во избежание повреждения клапанов при соприкосновении их с днищами поршней, вернитесь в исходное положение и проверьте правильность совмещения установочных меток.

10. Запустите двигатель и проверьте правильность установки угла опережения зажигания (см. Главу Настройки и текущее обслуживание).
11. Прогрейте двигатель до нормальной рабочей температуры и проверьте его на наличие признаков утечек. Удостоверьтесь в исправности функционирования двигателя.
