Грузовые автомобили SHACMAN (экологического класса Евро-3 / Евро-4). Руководство по эксплуатации (2016 год) - часть 1





1
Грузовые автомобили SHACMAN. Руководство по
эксплуатации.
Настоящая Инструкция по эксплуатации предназначена для большегрузных автомобилеи Shacman
класса Евро-3 / Евро-4 производства Shaanxi Heavy Duty Automobile. Информация об изделии,
приведенная в настоящеи Инструкции, верна на момент ее издания. В связи с постояннои работои по
совершенствованию изделия в его конструкцию и технические характеристики могут быть внесены
изменения, не отображенные в настоящеи Инструкции
Содержание.
1. Маркировка автомобиля
4
Обозначение модели автомобиля
4
Расположение заводских табличек с указанием модели автомобиля
5
Номер двигателя
6
Идентификационныи номер автомобиля (VIN)
6
Место нанесения несъемнои маркировки
7
2. Эксплуатация автомобиля
8
2.1 Кабина автомобиля. Обзор элементов управления
8
Открывание / закрывание двереи
8
Регулировка сидении и ремнеи безопасности
8
Подъем и опускание спального места
10
Регулировка руля
11
Открывание и закрывание люка в крыше
11
Вспомогательныи моторныи (горныи) тормоз
12
Бачок омывателя ветрового стекла
12
Механизм опрокидывания кабины
13
Основные приборы и элементы управления
14
Приборная панель
15
Контрольные лампочки
16

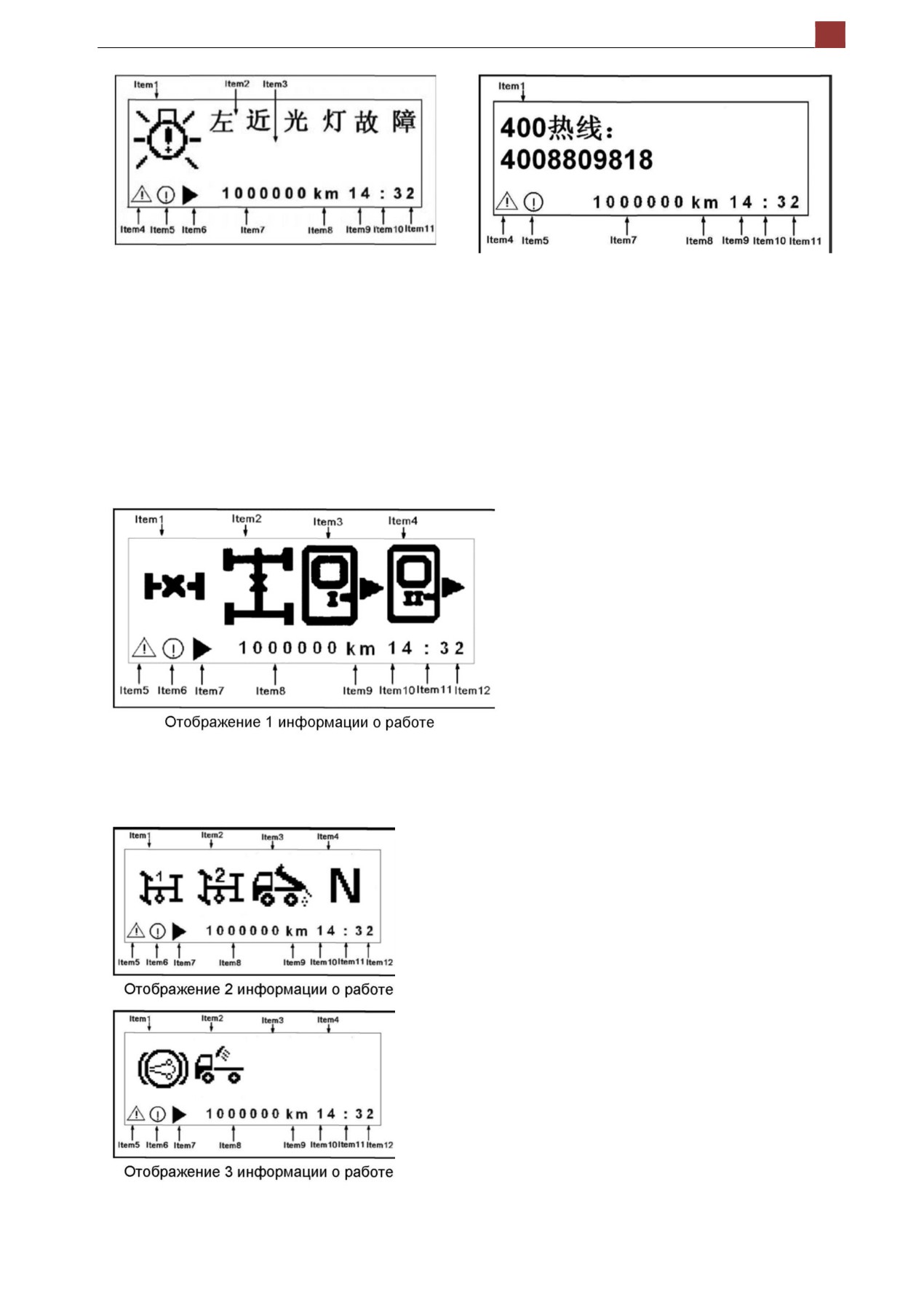

Жидкокристаллическии дисплеи
17

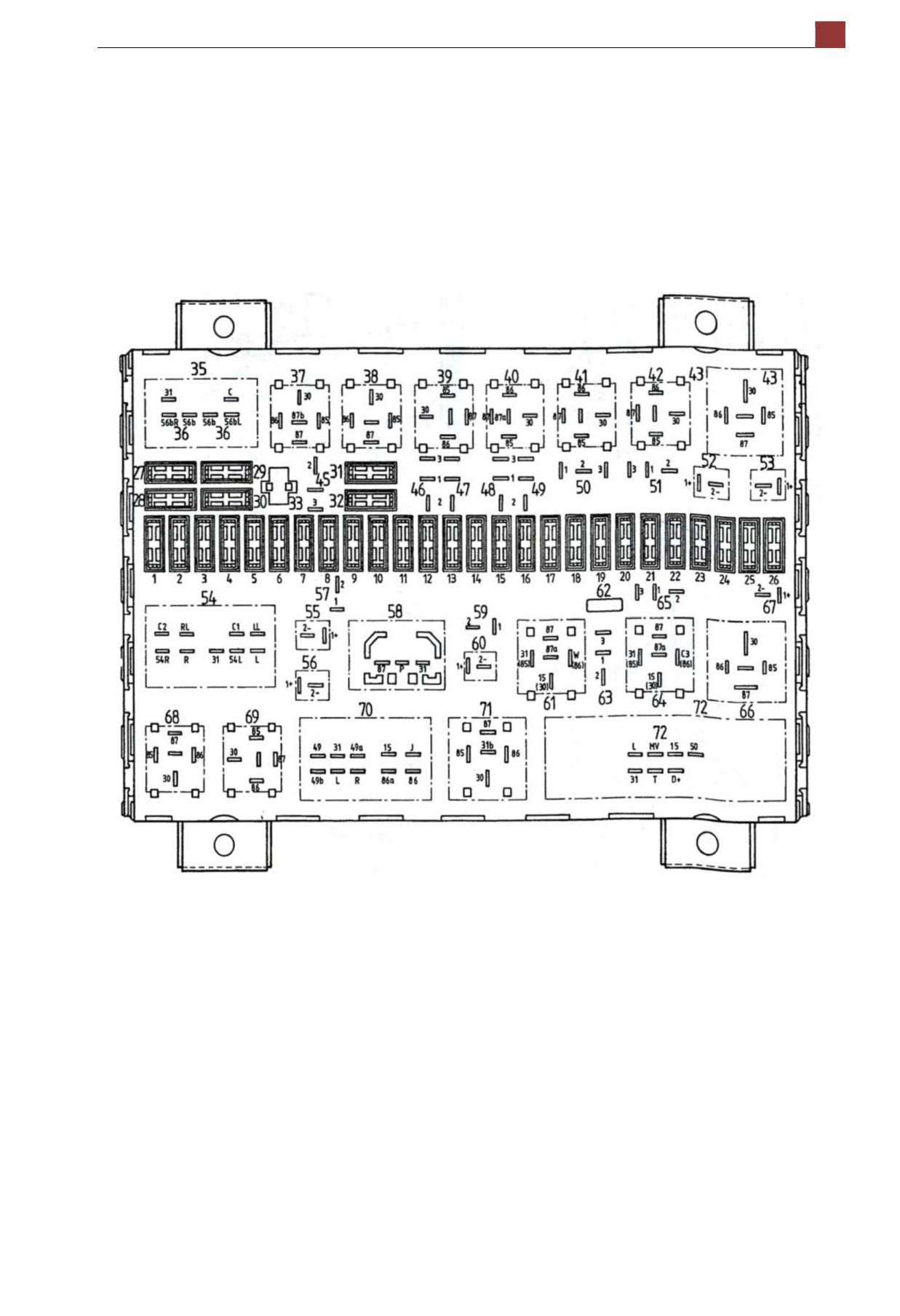

Центральное распределительное устроиство
23
Панель управления кондиционером
26
Замок зажигания
30
Комбинированныи (подрулевои) переключатель
30
Указатели поворота (с автоматическим возвратом в среднее положение)
31
Стеклоочистители
31
Омыватель лобового стекла
31
Электростеклоподъемники
32
Прикуриватель
32
Стояночное и ходовое освещение
32
Механическии выключатель аккумуляторов
32
Освещение кабины
33
Противотуманные фары
33
Задние противотуманные фары
33
2.2 Подготовительные работы перед началом движения
34
Запуск двигателя
36
Остановка двигателя
38
Запуск двигателя с буксира:
39
Запуск двигателя от внешнего источника
39
Тормозная система
40
Система освещения и световои сигнализации
40
Давление воздуха в шинах и их состояние
41
Обязательное оборудование и набор инструментов
41
Замена колес
41
2.3 Начало движения и переключение передач
42
Начало движения
42
Расположение передач КПП
42
Функции блокировки дифференциала
43
2.4 Тормозная система
44
Рабочии тормоз
44
Вспомогательныи моторныи (горныи) тормоз
44
Экстренныи (стояночныи) тормоз
45
Тормоз прицепа (опция)
45
Техническое обслуживание тормозных трубопроводов
45
2.5 Обкатка
46
2.6 Экономное управление автомобилем
47
Оптимизация состояния автомобиля
47
Экономичное обслуживание двигателя
48
Экономичныи режим движения
49
2.7 Загрузка автомобиля
50
Основные положения
50
Ошибки при загрузке:
50
Загрузка и разгрузка самосвалов
51
2.8 Эксплуатация в зимнии период
51
Дополнительные мероприятия в период экстремального холода
52
2.9 Эксплуатация полуприцепа
53
Соединение полуприцепа
53
Подсоединение трубопроводов сжатого воздуха
53
Отсоединение полуприцепа
53
Отсоединение трубопроводов сжатого воздуха
54
Управление седлом
54
3. Электронная система управления двигателем
55
Общие сведения об электроннои системе управления двигателем
55
Сигнальные индикаторы
56
Перекидные переключатели
56
Бортовая диагностическая система OBD2
57
Чтение кодов неисправностеи:
57
Интерфеис диагностики
58
Блок регулировок спидометра
59
Подогрев топливопровода (холодныи пуск)
59
Включение / выключение КОМ (РТО)
60
Разблокировка КПП
60
Межосевая и межколесная блокировки
60
Эксплуатация подогревателя впускаемого воздуха
61
Использование переключателя кондиционера
61
4. Техническое обслуживание автомобиля
62
Уровни планового технического обслуживания (ТО)
62
Периодичность проведения планового ТО
62
4
Смазка автомобиля (ТО-1)
63
Состав плановых ТО
66
Рекомендуемые смазочные материалы и специальные жидкости
68
Проверка и регулировка узлов и агрегатов автомобиля
68
Проверка и регулировка системы рулевого управления
73
Проверка и регулировка других органов управления автомобилем
74
Замена лампочек
77
Таблица лампочек
78
Приложения
79
Таблица кодов неисправностеи
79
5
1. Маркировка автомобиля
При обращении в сервисныи центр и заказе запасных частеи, пользователь должен указать
правильную и полную маркировку автомобиля.
Модель автомобиля:
Идентификационныи номер автомобиля:
Номер двигателя:
Дата выпуска:
Обозначение модели автомобиля
Код предприятия:
SX - Shaanxi Heavy Duty Automobile
Код категории автомобиля:
1 - тяжелыи грузовик
2 - полноприводныи а/м
3 - самосвал
4 - седельныи тягач
5 - а/м специального назначения
Код соответствия стандарту
1 или 4 - Евро II
6-Евро IV
по выхлопу двигателя:
5 - Евро III
7-China III
Код типа кабины:
N - удлиненная кабина с высокои крышеи
J - удлиненная кабина со стандартнои крышеи
D - стандартная кабина со стандартнои крышеи
Мощность двигателя, л.с. (кВт):
Н - 192-209
(141 - 154)
J - 210-230
(155-169)
К - 231 - 250
(170-184)
L - 251 - 269
(185-198)
М - 270-290
(199-213)
N - 291-310
(214-228)
Р - 311-330
(229 - 243)
R - 331 - 349
(244 - 257)
S - 350-370
(258 - 272)
Т - 371 - 390
(273 - 287)
X - 451 - 476
(332 - 350)
У - 477-503
(351 - 370)
6
1 - 4x2
2 - 4x4
A - 8x6
3 - 6x2
B - 8x2
4 - 6x4
C - 10x4
Код типа привода:
5 - 6x6
D - 10x8
6 - 8x4
F - 12x12
7 - 8x8
G - резерв
8 - 10x10
9 - 6x2 (две передних оси)
С - Cummins
W - Weichai
Код типа двигателя:
S - Shangchai
Y - Yuchai
Расположение заводских табличек с указанием модели автомобиля.
1 - в переднеи части кабины, под капотом со стороны пассажира.
2 - на подножке двери пассажира.
Место установки 1
Место установки 2
Места нанесения штрих-кодов (наклеики этикеток)
7
Номер двигателя
Заводская табличка с маркировкои двигателя расположена на корпусе двигателя.
Место установки заводскои таблички
Место установки заводскои таблички
на двигателе WP10
на двигателе WP12
Место гравировки заводского номера
Место гравировки заводского номера
на двигателе WP10
на двигателе WP12
Идентификационный номер автомобиля (VIN)
Расшифровка идентификационного номера (кода) автомобилеи марки SHACMAN (SHAANXI)
производства Shaanxi Automobile Croup Co., Ltd. (Сокращенная редакция (для РФ). В неи исключены
типы и характеристики прицепов и автобусов, а так же некоторые данные, характерные для
автомобилеи, выпускаемых исключительно на внутреннии рынок Китая)
WMI
VDS
VIS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
L
Z
G
J
?
?
5
?
?
?
?
?
?
?
?
?
?
WMI (World Manufacturers Identification) - всемирныи индекс изготовителя
VDS (Vehicle Description Section) - описательная часть
VIS (Vehicle Identification Section) - отличительная часть
Позиция 1 - 3 - международныи идентификационныи код изготовителя (LZG - SHAANXI
AUTOMOBILE GROUP СО., LTD. P.R. China)
Позиция 4 - Тип транспортного средства:
J - автомобиль грузовои
С - шасси для грузового автомобиля
8
Позиция 5-Диапазон полной массы:
М - от 25501 кг до 26500 кг
Т - от 31501 кг до 33000 кг
N - от 26501 кг до 28000 кг
U - от 33001 кг до 35000 кг
Р - от 28001 кг до 29500 кг
V - от 35001 кг до 37000 кг
R - от 29501 кг до 31000 кг
W - от 37001 кг до 39000 кг
S - от 31001 кг до 31500 кг
X - от 39001 кг до 41000 кг
Позиция 6 - Тип кабины:
D - с одним спальным местом
N - с двумя спальными местами
2 - кабина устанавливаемая на шасси
Позиция 7 - Мощность двигателя:
Р - 229- 243 кВт
V - 301 -316 кВт
R - 244 ~ 257 кВт
W - 317 - 331 кВт
S - 258-272 кВт
X - 332 - 350 кВт
Т - 273 - 287 кВт
Y - 351 -370 кВт
U - 288 - 300 кВт
Позиция 8 - Колесная формула:
1 - 4x2
4 - 6x4
2 - 4x4
5 - 6x6
3 - 6x2
6 - 8x4
Позиция 9 - Контрольный знак
Позиция 10 - Код года выпуска:
А - 2010
G - 2016
В - 2011
Н - 2017
С - 2012
J - 2018
D - 2013
К - 2019
Е - 2014
F - 2015
Позиция 11 - Код сборочного производства:
G - Shaanxi Automobile Group Со., Ltd. (Xi"an factory)
X- Shaanxi Automobile Group Co., Ltd. (Xi"an new factory)
Позиция 12 - 17 - Производственный порядковый номер транспортного средства
Внимание! VIN обязательно состоит из 17 знаков.
Используются только следующие символы: арабские цифры:
0123456789;
буквы
латинского алфавита: ABCDEFGHJKLMNPRSTUVWXYZ;
Использовать буквы: I, О, Q- запрещено, так как их можно спутать с цифрами 1, О, а также
перепутать между собой.
Место нанесения несъемной маркировки
Идентификационныи номер автомобиля выгравирован на наружнои
поверхности правого лонжерона рамы на уровне центральнои линии
переднеи оси.
9
2. Эксплуатация автомобиля
2.1. Кабина автомобиля. Обзор элементов управления

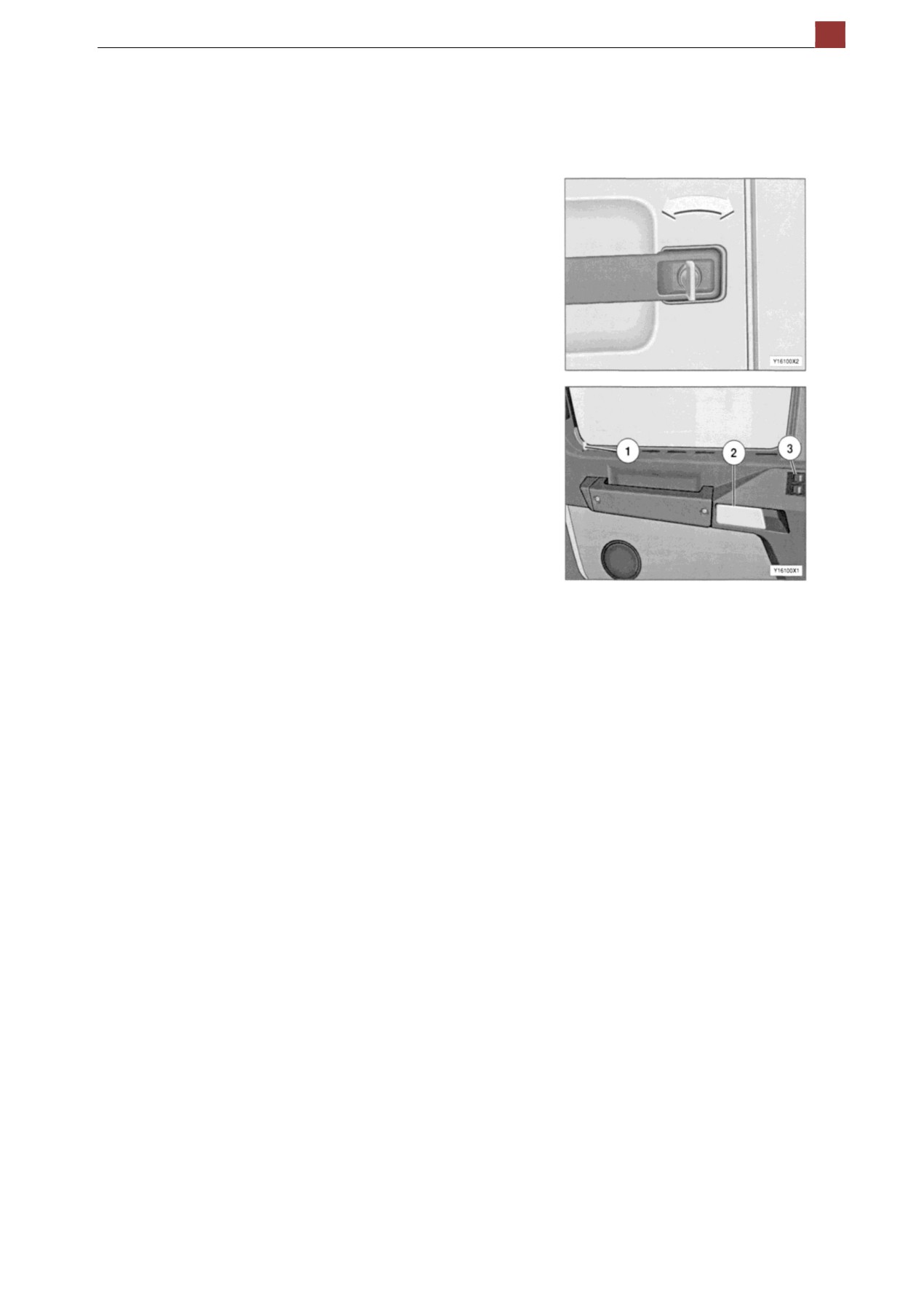

Открывание / закрывание дверей
Вставьте ключ в отверстие замка снаружи автомобиля и
поверните его (<—), нажмите на цилиндр личинки замка для
открывания двери; для блокирования двери поверните ключ
назад (— >).
Находясь в автомобиле, чтобы заблокировать дверь
нажмите на кнопку блокировки, для открывания двери
потяните кнопку блокировки «1ª вверх, возьмите за ручку
«2ª и толкните наружу.
Значком «3ª обозначена кнопка электростеклоподъемника.
Внимание! Запрещается начинать движение автомобиля до полного закрывания дверей, в
противном случае, это может привести к несчастным случаям.
Регулировка сидений и ремней безопасности
Внимание! Для обеспечения безопасности не проводите регулировку сидения во время
движения. Под нагрузкой сидение перемещать нельзя. По завершении регулировок
убедитесь, что стопорное устройство надежно зафиксировало сидение на новом месте.
Внимание! Пневмоамортизированное сидение нельзя перемещать, если давление воздуха в
пневмосистеме меньше 7 Бар.
При использовании проверяите, чтобы ремень безопасности не был перекручен. Для разъединения
скобы ремня с замком кронштеина, нажмите красную кнопку на защелке кронштеина.
При прекращении использования ремня аккуратно, придерживая скобу ремня, позвольте ремню
безопасности собраться в механизм подбора под деиствием возвратнои пружины.
10

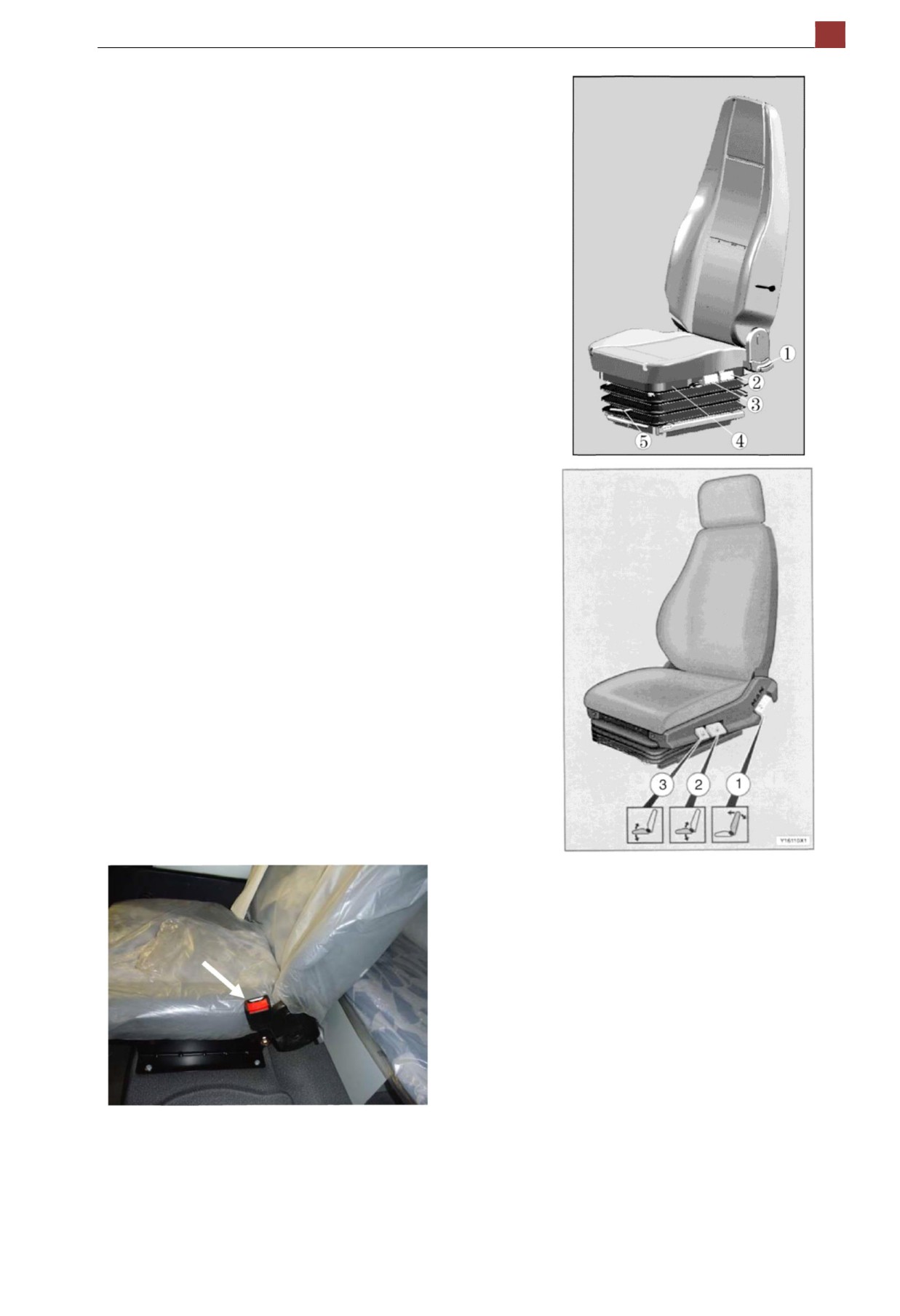

Пневмоамортизированное сидение водителя
1. Фиксатор угла наклона спинки кресла (80° - 121°).
2. Клавиша регулировки высоты заднеи части подушки
сидения.
3. Клавиша регулировки высоты переднеи части подушки
сидения.
4. Индикатор веса (значение устанавливается водителем).
5. Фиксатор движения кресла в направлении вперед-назад
(предел регулировки 160 мм).
Сиденье пассажира не амортизировано, но располагает
возможностью регулировать угол наклона спинки сидения
(фиксатор
1), высоту заднеи/переднеи части подушки
сиденья (клавиши 2 и 3).
Кресло водителя и кресло переднего пассажира оснащены
ремнями безопасности.
Применение ремнеи безопасности не вызывает
трудностеи. Натяжение ремнеи обеспечивается
необслуживаемым натяжным механизмом с
инерционнои блокировкои (замком).
Всегда проверяите фиксацию скобы ремня в замке.
11
Подъем и опускание спального места
Если кабина оснащена только нижним спальным местом, то для
подъема спального места выдвиньте рычаг
«1ª и опустите
защитную перекладину, после подъема спального места
зафиксируите его элементом «2ª.
Нижнее спальное место во время движения должно всегда
находиться в горизонтальном положении.
Если кабина оснащена и нижним и верхним спальными местами, то
для того, чтобы разложить верхнее спальное место
- слегка
потяните его вверх, чтобы шаровая головка пальца
предохранительнои стоики вышла из встречнои детали спального
места.
12
Регулировка руля
Внимание! Регулировка руля разрешается только после полной остановки автомобиля.
Изменение высоты рулевого колеса:
 ослабьте стопорныи винт «1ª;
 поместите рулевое колесо на нужную высоту;
 затяните стопорныи винт.
 Регулировка наклона рулевого колеса:
 ослабьте стопорныи винт «2ª;
 поместите рулевое колесо под нужным углом;
 затяните стопорныи винт
Открывание и закрывание люка в крыше
Чтобы открыть в крыше люк с ручным управлением
поверните ручку, люк в крыше автоматически откроется.
Чтобы закрыть люк в крыше с ручным управлением
потяните за ручку блокировки вниз и поверните ее.
Открывание/закрывание люка в крыше с электрическим
управлением может производиться с помощью любого из
переключателеи, расположенных на щитке приборов, в
заднеи части нижнего спального места и рядом с люком в
крыше.
Внимание! В случае неисправности в системе
электрооборудования автомобиля или при отказе
электродвигателя привода люка в крыше, люк может быть приведен в действие вручную.
Удалите защитную облицовку кромки «1ª, выверните шесть винтов крепления крышки
электродвигателя «2ª. Снимите крышку «3ª.
13
Установите ключ «2ª с наружным шестигранником на 5
мм в пластмассовую вставку «1ª и поверните ее по
часовои стрелке, чтобы закрыть люк в крыше.
Чтобы открыть люк
- поверните ее против часовои
стрелки.
Вспомогательный моторный
(горный)
тормоз
Принцип деиствия даннои системы прост - если при
работе двигателя перекрыть выхлопную трубу, то
частота оборотов упадет. При включеннои трансмиссии
это означает принудительное снижение скорости
вращения колес - происходит торможение двигателем.
Работа моторного тормоза автоматически прекращается, если частота вращения коленчатого вала
двигателя падает ниже
1050 об./мин. Этим обеспечивается устоичивость работы двигателя.
Используите основную тормозную систему, чтобы снизить скорость или остановить автомобиль.
Система моторного тормоза автоматически отключается при работе ABS, даже если основнои тормоз
не используется. Рычаг включения вспомогательного моторного тормоза установлен на рулевои
колонке, справа. Потянув его на себя, Вы включаете вспомогательныи моторныи тормоз
Внимание! Проверка системы вспомогательного моторного тормоза проводится
следующим образом:
зафиксируйте автомобиль ручным тормозом
при отключенной трансмиссии доведите обороты двигателя до 1500 об./мин.
включите вспомогательный моторный тормоз
убедитесь в том, что обороты двигателя падают
Бачок омывателя ветрового стекла
Заливное отверстие бачка омывателя ветрового стекла
расположено на левои стороне заднеи части кабины.
14

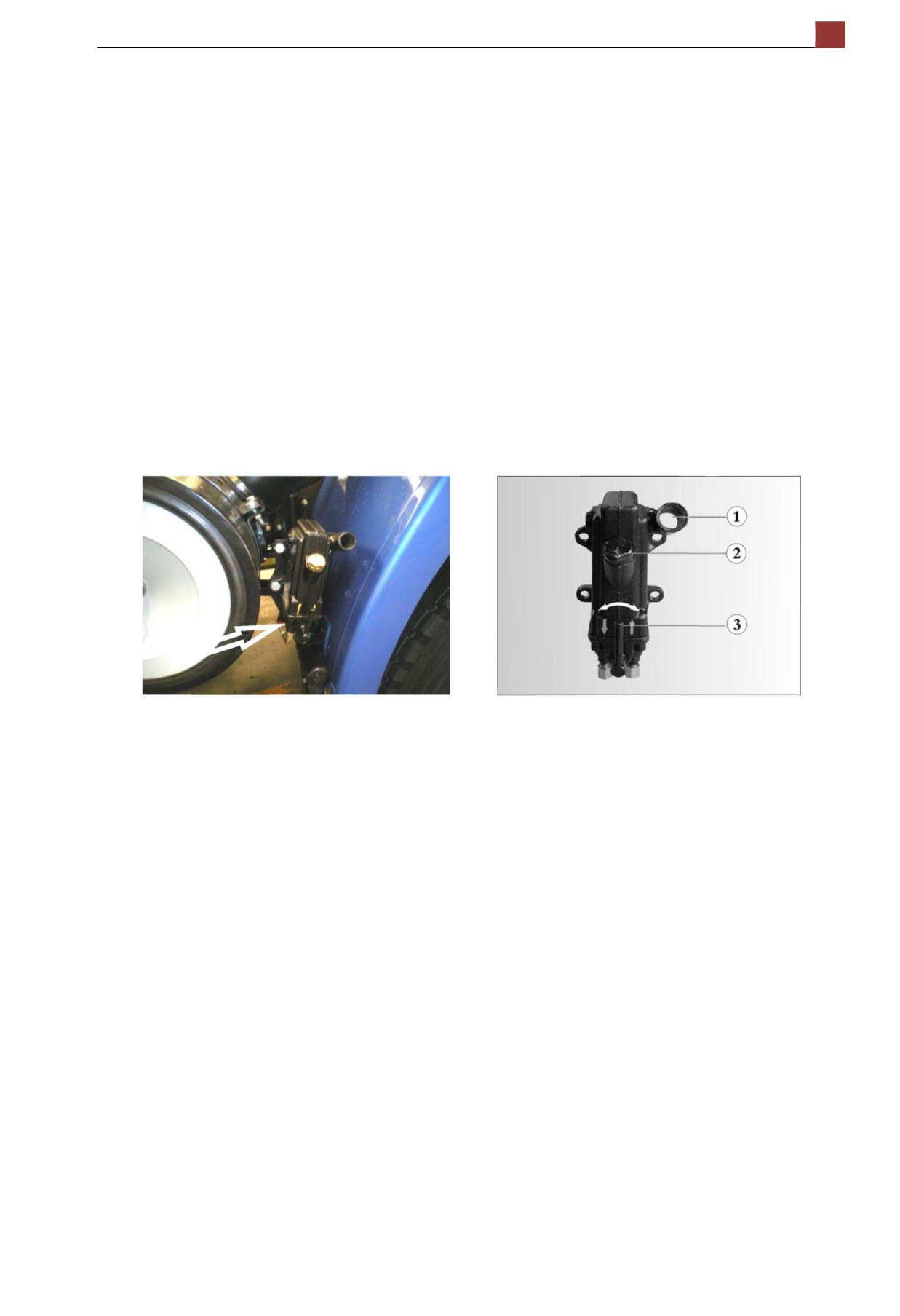

Механизм опрокидывания кабины
Внимание! Перед опрокидыванием кабины установите автомобиль надлежащим образом,
выключите всё рабочее оборудование, убедитесь, что все предметы, находящиеся в
кабине, надежно закреплены. Закройте дверь. Убедитесь, что зона опрокидывания спереди
кабины свободна.
При опрокидывании кабины вставьте специальную рукоятку в отверстие «3ª и поверните вправо до
упора, потом вставьте рукоятку в отверстие «1ª и качаите до опрокидывания кабины.
Опускание кабины назад производите в обратном порядке.
С целью обеспечить нормальную работу маслонасоса регулярно проверяите уровень масла в
системе. Уровень масла должен совпадать с нижним краем заливнои горловины
«2ª. К
использованию рекомендуется гидравлическое масло вязкости 32, например Shell Tellus 32.
15

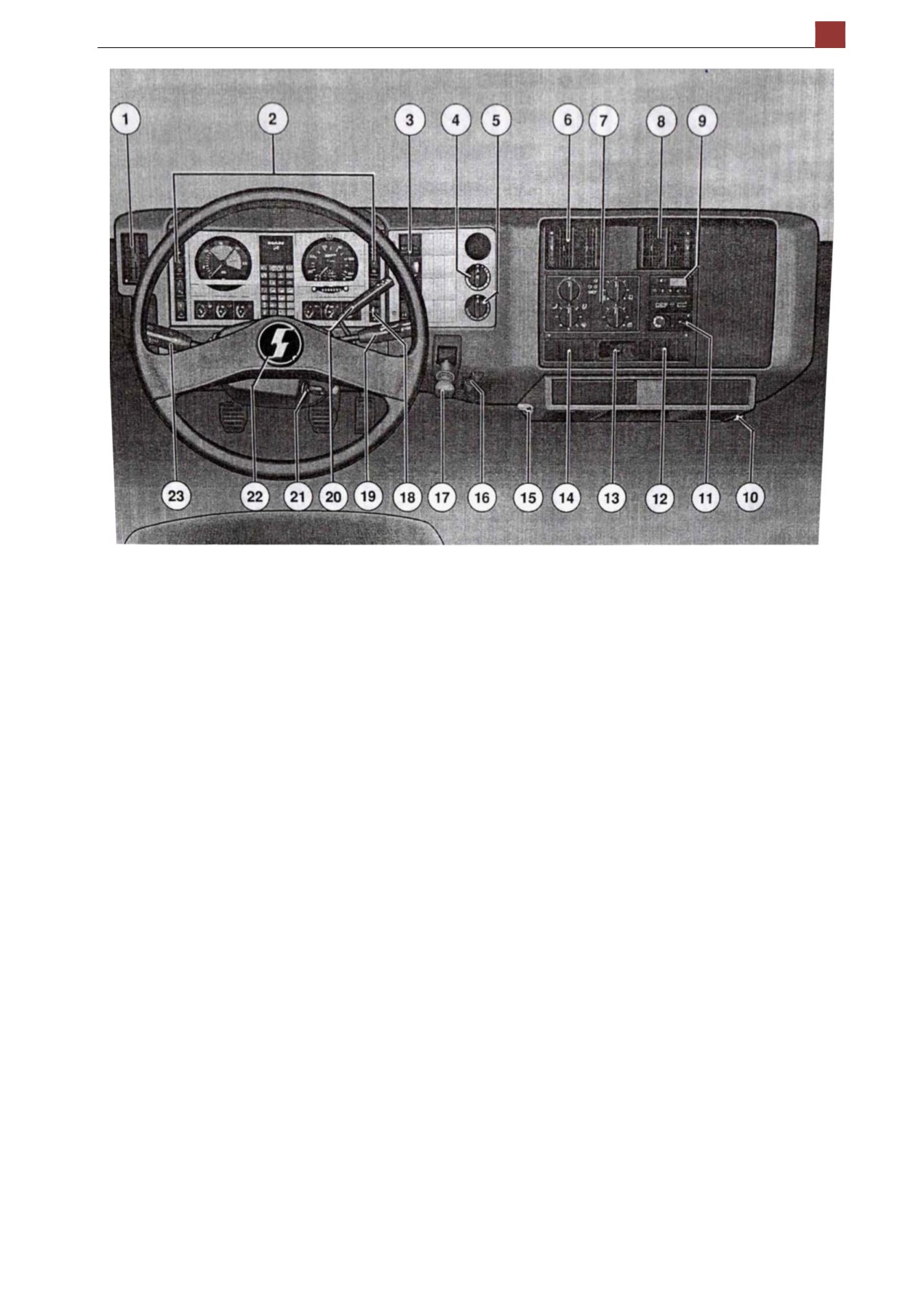

Основные приборы и элементы управления
1.
Боковые воздушные сопла
2.
Панель приборов
3.
Панель переключателеи и кнопок
4.
Переключатель режимов работы вентилятора
5.
Переключатель режимов работы системы кондиционирования воздуха
6,8
Центральные воздушные сопла
7.
Панель управления системои вентиляции
9.
Панель управления вспомогательным отопителем, настроика таимера
10.
Блок питания на 12/24 В
11.
Панель управления вспомогательным отопителем, настроика режимов
12,14.
Ряды переключателеи и кнопок
13.
Гнездо прикуривателя
15.
Электрическии разъем 24 В
16.
Регулировка наружных зеркал заднего вида
17.
Рычаг стояночного тормоза
18.
Регулятор положения фар
19.
Рычаг управления системои EDC на рулевои колонке
20.
Рычаг управления системои Retarder
21.
Рычаг комбинированного переключателя
16
Приборная панель.
Основные приборы, служащие для управления автомобилем и его системами, а также контрольные
лампы основных систем расположены на панели приборов.
1.
Спидометр
2.
Тахометр
3.
Указатель уровня топлива
4.
Указатель температуры воды
5,6.
Указатели давления в тормозных контурах
7.
Кнопка обнуления счетчика пробега
8.
Кнопка регулирования яркости
9.
Жидкокристаллическии дисплеи
10.
Зона аварииных жидкокристаллических индикаторов LED.
Информация блока управления CBCU через сеть отображается на приборах.
17

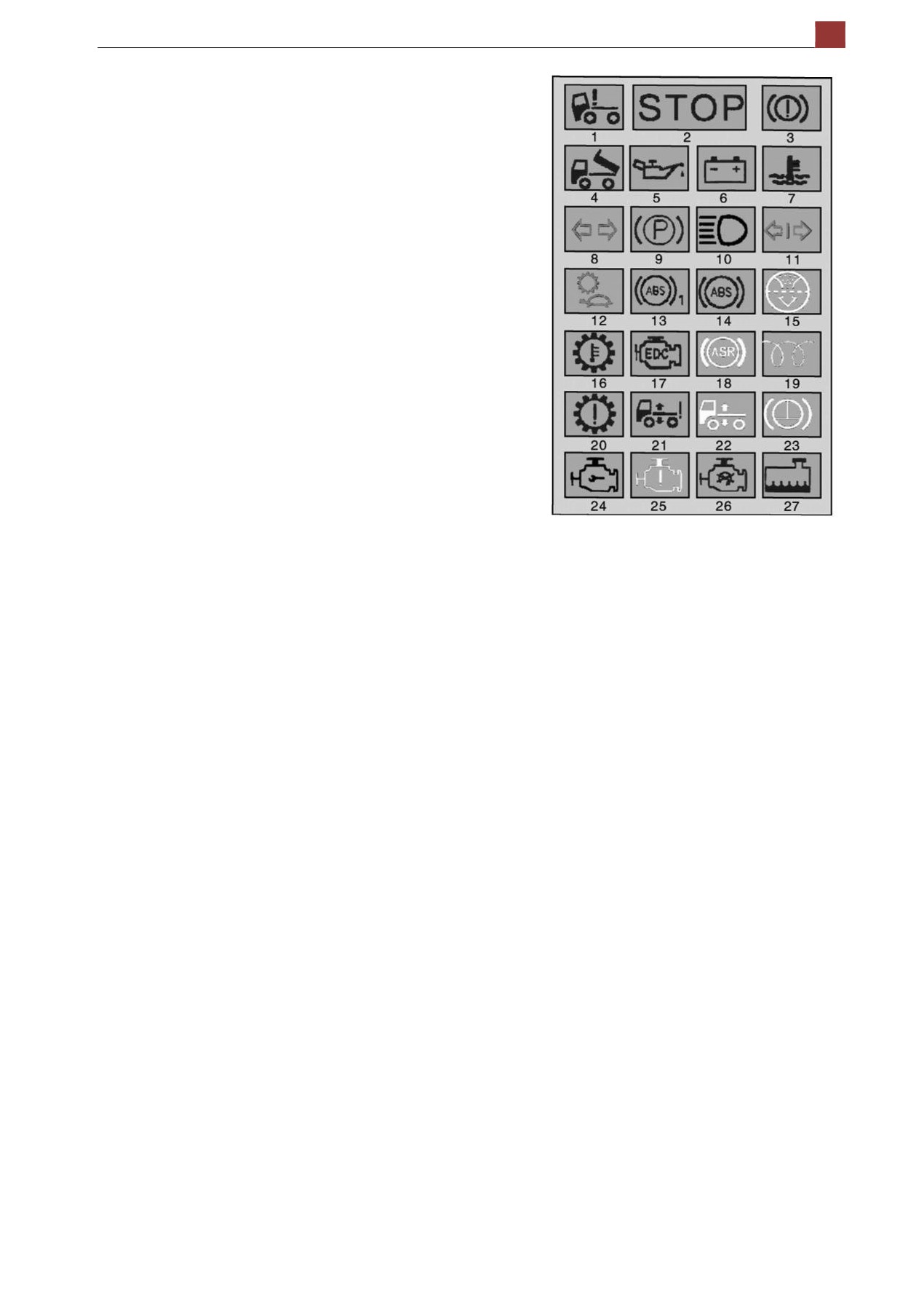

Контрольные лампочки
1.
Кабина не зафиксирована (красныи)
2.
Остановить машину, аварииныи сигнал при серьезнои
неисправности (красныи)
3.
Аварииныи сигнал низкого давления в тормознои
системе (красныи)
4.
Индикатор разгрузки (красныи)
5.
Аварииныи сигнал низкого давления масла (красныи)
6.
Индикатор зарядки аккумулятора (красныи)
7.
Аварииныи сигнал повышеннои температуры жидкости
(красныи)
8.
Указатель поворота автомобиля (зеленыи)
9.
Стояночныи тормоз (красныи)
10. Указатель фар дальнего света (синии)
11. Указатели поворота прицепа (зеленыи)
12. Работа на пониженнои передаче (зеленыи)
13. Аварииныи сигнал АБС автомобиля (красныи)
14. Аварииныи сигнал АБС прицепа (красныи)
15. Индикатор засорения воздушного фильтра (желтыи)
16. Высокая температура масла КПП (красныи)
17. Неисправность EDC (красныи)
18. Работа ASR (желтыи)
19. Работа предпускового подогревателя (желтыи)
20. Неисправность КПП (красныи)
21. Ошибка механизма управления подъемом/опусканием кузова (красныи)
22. Аварииныи сигнал механизма управления подъемом кузова (желтыи)
23. Работа замедлителя (желтыи)
24. Обслуживание двигателя (синии)
25. Аварииныи сигнал двигателя (желтыи)
26. Остановка двигателя (красныи)
27. Аварииныи сигнал уровня жидкости (красныи)
18
Жидкокристаллический дисплей.
На ЖК-дисплее может отображается информация об управлении, обслуживании и ремонте
автомобиля.
На ЖК-дисплее отображаются общии пробег, отдельныи пробег, количество моточасов и т.д.
Информация о двигателе: давление масла, расход топлива и т.д.
Информация об обслуживании:
Например, телефон сервиса (8-903-790-99-88) и т.д.
Информация о неисправностях: информация о перегоревших лампочках, коротком замыкании или
обрыве цепи, которые приведут к выходу автомобиля из строя; если в системе двигателя возникли
неисправности, ECU двигателя отобразит информацию о неисправностях.
Информация, отображающаяся на ЖК-дисплее из CBCU по проводам передается CMIC, и
отображается на дисплее.
Переключение меню и отображение фактическои ситуации, осуществляется в соответствии с
фактическои ситуациеи и порядком отображения на ЖК-дисплее.
Система будет находиться в рабочем положении если на аккумуляторную батарею одеты клеммы
источника питания и «минусаª. Если CMIC не получает сигнал посылаемыи CBCU в течении 3 секунд,
на ЖК-дисплее перестает отображаться информация, на приборнои панели начинает мигать
индикатор «STOPª, подсветка приборов приглушается. Если система находится в таком положении
более 3 минут, CMIC отключается.
Если при включении CMIC не получает сигнал CAN, CMIC не запускается и остается в режиме сна.
Если в соответствующем порядке в процессе загрузки в центральныи компьютер, индикатор «STOPª
на CMIC будет работать, как указано выше. В обычном режиме, если CBCU не посылает сигналы во
вне, связь с CMIC прерывается.
Ниже мы описываем информацию содержащуюся на различных страницах дисплея.
При запуске автомобиля в течении
2 сек.
отображается заставка с логотипом «Shaanxiª (Item 1
- Позиция 1).
Полезнои информации нет.
Информация о давлении масла в двигателе
На этои странице представлена информация о
давлении масла в двигателе. В Позиции 1 (Item 1)
изображена символьная диаграмма, с помощью
которои можно идентифицировать страницу.
Позиции 2 и 3 - величина давления масла (желтыи
индикатор).
Если в работе системы будет обнаружена ошибка -
загорится символ в Позиции 4.
В позицях 7 и 8 отображается общии пробег автомобиля.
В позициях 9, 10 и 11 - текущее время.
19
Внимание! Если давление масла ниже 0,7 бар, загорается аварийный сигнал давления масла
двигателя, начинает мигать индикатор серьезной неисправности, раздается зуммер.
Необходимо немедленно остановить автомобиль, произвести проверку, в противном
случае это может привести к выходу из строя двигателя.

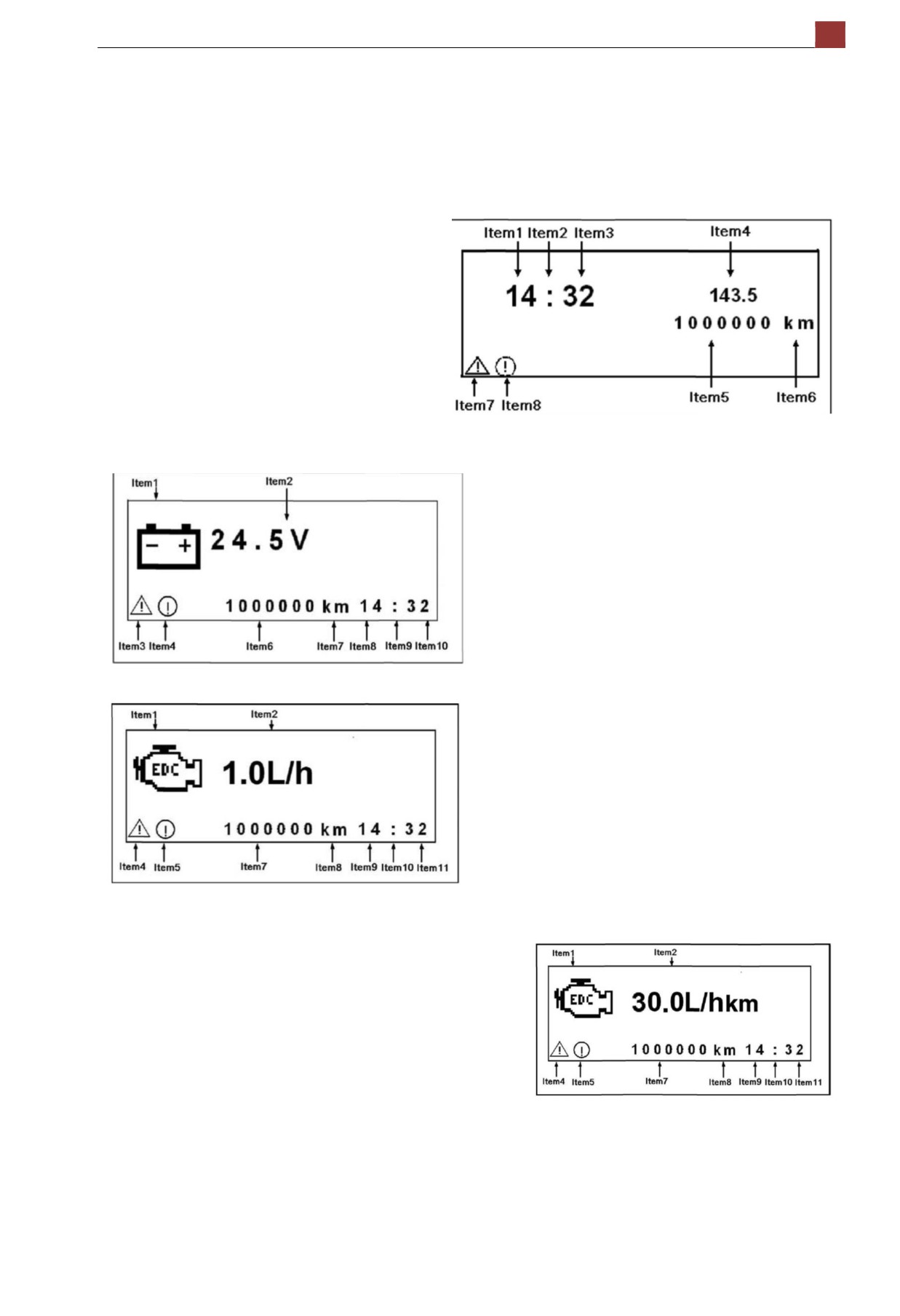

Информация о времени и
пробеге
Позиции 1, 2, 3 - текущее время.
Позиция 4 - суточныи пробег (в пределах 0 -
999.9 км).
Позиции 5, 6 - общии пробег автомобиля.
Позиции 7 и 8 - стандартные.
Информация о напряжении в
электросистеме
Позиция 1 - значок аккумулятора.
Позиция 2 - величина напряжения.
Поз. 3 - 10 - стандартные.
Индикатор расхода топлива
Применяется для отображения расхода
топлива. CBCU считывает сигнал
(CAN)
мгновенного расхода топлива с ECU
двигателя, и отображает его на ЖК-дисплее.
Это позволяет водителю управлять
автомобилем в максимально экономичном
режиме. Единица измерения - л/час
Отображение расхода топлива на 100 км
Применяется для отображения расхода топлива на 100
км.
CBCU считывает сигнал (CAN) среднего расхода топлива
за предыдущие 2 часа с ECU двигателя, и отображает
его на ЖК- дисплее. Это позволяет водителю управлять
автомобилем в максимально экономичном режиме.
Единица измерения - л/час.
Кроме того, на дисплее может отображаться общии пробег автомобиля (Позиции 7 и 8) и текущее
время (Позиции 9, 10, 11).
20
Информация о горячей линии 400
Данныи номер - горячая линия по обслуживанию продукции компании
«Тяжелые автомобили
Шааньсиª, при необходимости в сервиснои поддержке, позвонить по телефону, указанному на
экране.
Индикатор информации о работе
Как указано на рис., классификация автомобилеи разнообразная.
Несмотря на то, что на CMIC установлено 27 аварииных индикаторов и рабочих символов, но это не
полностью удовлетворяет потребностям
автомобиля. Поэтому некоторые из символов
отображаются на дисплее, как указано на
рисунке.
Символ информации о работе, как указано в
Позициях 1, 2, 3, 4.
Символ ошибки
(Позиция
5):
порядок
аналогичен тому, как это было описано в
пункте, отображающем давление масла
двигателя.
Символ информации о работе (Позиция 6): порядок аналогичен тому, как это было описано в пункте,
отображающем давление масла двигателя.
Символ переключения страницы (Позиция 7), обозначает,
что содержание данного пункта размещено на нескольких
страницах.
При необходимости переключения страницы при просмотре
информации о работе, отображается данныи символ. Если
текущая страница не последняя, символ будет мигать. Если
текущая страница является последнеи, данныи символ не
мигает.
Кроме того, на дисплее может отображаться общии пробег
автомобиля (Позиция 8) и текущее время (Позиции 10, 11,
12).
Т.к. единовременно на дисплее может отображаться 10
пунктов, содержание разделено на 3 страницы.
Страница 1: Содержание подразделяется на межосевои
дифференциал, межколесныи дифференциал, левую дверь, правую дверь и т.д. Страница 2 и 3:
Содержание, как показано на рисунке.
21
Информация о неисправностях
Символ информации об ошибках и неисправностях (Позиция 1) Символ ошибки (Позиция 5): порядок
аналогичен тому, как это было описано в пункте, отображающем давление масла двигателя.
Символ информации о работе (Позиция 6): порядок аналогичен тому, как это было описано в пункте,
отображающем давление масла двигателя.
Символ переключения страницы (Позиция 7) обозначает, что содержание данного пункта размещено
на нескольких страницах.
Кроме того, на дисплее может отображаться общии пробег автомобиля (Позиция 8) и текущее время
(Позиции 10, 11, 12).
Установка времени системы
CBCU оснащен функциеи хронометра, если к системе
подсоединен одометр VDO, время будет считано с одометра,
и будет сохраняться в системе.
Если к системе не подсоединен одометр VDO, время
устанавливается при помощи CBCU. Однако, после
отключения CBCU от источника питания, время системы
автоматически вернется к 12:00. Если подсоединить одометр
DDO, данная страница не будет отображаться.
При необходимости сохранять точное время, не отключаите
CBCU от источника питания.
22
Способ установки времени:
При отображении на дисплее даннои страницы, водитель может установить время. Нажатием кнопки
меню, подтвердите / введите время, как указано на рисунке.
Информация, которая отображается на даннои странице:
На дисплее появляется надпись «нажать на переключатель меню, установить времяª Позиции 1 и 2,
нажать на нижнюю клавишу переключателя меню, задать время. Сначала установить час, цифры
будут мигать (как указано на рис. Позиция 1).
Нажатием на верхнюю / нижнюю клавишу переключателя, увеличить / уменьшить число, установить
час.
После установки часа, еще раз нажать на нижнюю клавишу переключателя меню для подтверждения.
Система автоматически переидет в режим установки минут.
При этом числа, указывающие минуты, будут мигать (как указано на рис. Позиция 3), способ
установки аналогичен вышеизложенному. После установки минут, нажать на переключатель меню,
выити из режима установки, переити на начальную страницу. При необходимости обновить время,
это можно осуществить регулировкои клавиши вверх / вниз переключателя меню.
На даннои странице также отображаются показания суточного и общего одометра, символы
информации об ошибках и информация о работе.
Функциональные операции
На приборнои панели есть 2 специальных кнопки: кнопка «обнулить параметры суточного одометраª
и кнопка регулирования подсветки.
1. Кнопка «обнулить параметры суточного одометраª
При включенном питании удерживать данную кнопку в течении 3 секунд (во избежание ошибки при
выполнении операции), данные суточного одометра обнулятся.
2. Кнопка регулирования подсветки
Нажатием на данную кнопку регулируется подсветка приборов (приборнои панели и ЖК-дисплея).
Если при включенном источнике питания однократно нажать на данную кнопку, подсветка будет
отрегулирована на 1 деление. При удерживании даннои кнопки, подсветка будет изменяться раз в 2
секунды. Существуют 3 положения подсветки.
После установки режима подсветки, система сохраняет заданные параметры, и при подключении к
источнику питания, подсветка ЖК-дисплея будет осуществляться в соответствии с ранее заданными
параметрами.
3. Самодиагностика включения питания
При переключении ключа зажигания из положения
«OFFª в положение
«ONª, происходит
подключение к цепи KL15 и система электрических проводов осуществляет самодиагностику.
Деиствия всех узлов нижеследующие:
Приборы: после подключения к источнику питания, стрелки всех приборов из начального положения
(приблизительно -8°), на 2 секунды стрелки приборов перемещаются в максимальное положение.
Затем стрелка одометра и указателя оборотов двигателя возвращается в положение 0, а указатель
давления воздуха, указатель уровня топлива и указатель температуры жидкости отображают
деиствительные показания систем.
Внимание! При самодиагностике подключения к источнику питания, показания всех
приборов и указателя уровня топлива доходят до зоны в
100%, при этом нельзя
осуществлять изменения параметров или программирование прочих приборов.
23
Индикаторы: За исключением индикаторов систем, оснащенных функциеи самодиагностики,
остальные индикаторы загораются на 1 секунду, затем возвращаются в исходное положение.
ЖК-дисплеи: временнои промежуток составляет 2 секунды, отображается в следующем порядке:
Логотип ООО «Автомобильная группа Шааньсиª —► Страница, содержащая информацию о пробеге
и времени —► Напряжение аккумулятора —► Давление масла двигателя
После отображения на дисплее вышеописанных страниц, система возвращается к странице
отображения информации о пробеге и текущем времени.
При наличии неисправностеи, при заглушенном двигателе система последовательно по два раза
отображает информацию о неисправностях, затем возвращается в первоначальныи режим
отображения. При запущенном двигателе, система возвращается к отображению давления масла.
Подсветка: если переключатель подсветки не включен, подсветка не горит.
Внимание! Запрещается отсоединять клеммы аккумулятора и регулятора, если ключ
зажигания не был повернут в положение
«выкл.ª
(в это время нельзя включать
переключатель аварийки и переключатель индикаторов), в особенности при
использовании электрооборудования и работающем двигателе. В противном случае это
может не только привести к неисправности программного обеспечения контроллера ECU,
проводов и элементов электроуправления автомобиля, но и повлечь потерю цифровых
данных системы.
4. Переключение ЖК-дисплея
С помощью кнопки управления ЖК-дисплея, установленнои на приборнои панеле, можно
переключать страницы меню и т.д.
5. Выключение аварииного сигнала
Если при возникновении неисправности раздался аварииныи сигнал, можно нажатием на верхнюю
часть кнопки меню, подтвердить выключение аварииного сигнала. Текущии режим сохранится в
памяти компьютера и, при следующем подключении к источнику питания, функция аварииного
сигнала будет восстановлена.
6. Установка временного промежутка работы стеклоочистителеи
Временнои промежуток работы стеклоочистителеи по умолчанию составляет
10 сек.,
стеклоочистители работают в течении 2-х секунд, через 10 секунд повторяют рабочии цикл.
Можно производить регулирование временного промежутка работы стеклоочистителеи. Способ
регулирования нижеследующии:
Поставить стеклоочистители в положение “переодическои работы”, система начинает отсчитывать
время с момента включения, если временнои промежуток при следующем выключении составляет от
2.5 до
10 секунд. Промежуток работы стеклоочистителеи при следующем включении, будет
осуществляться исходя из учета времени, внесенного в память системы при последнеи операции.
24
Центральное распределительное устройство.
Центральное распределительное устроиство представляет собои блок, в котором объединены
предохранители устроиств управления, реле и диоды. Компоненты распредустроиства (реле, диоды и
т.д.) - вставные и могут заменяться порознь. Позиции отдельных вставных компонентов обозначены
на монтажнои плате центрального распределительного устроиства выбитыми цифрами.
Общии вид и описание центрального распредустроиства приводятся ниже (для автомобиля класса
Евро-4).

















содержание      ..      1       2         ..





///////////////////////////////////////
