21.10. Вентиляционная установка.

1. Демонтаж и установка.

(См. рисунок 21-45).

Операции, выполняемые до начала демонтажа и после завершения установки.

Демонтаж и установка бампера (см. описание в соответствующей главе настоящего руководства).

 21.10. Вентиляционная установка. Хафей Принцип

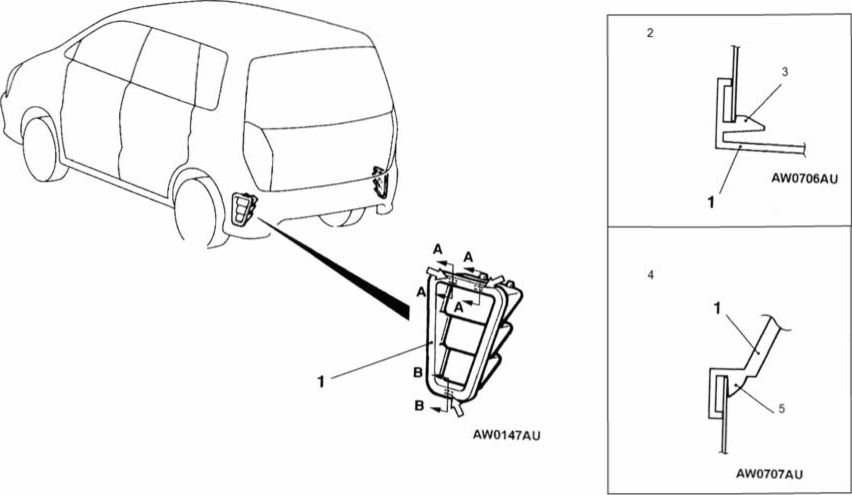

Рисунок 21-45.

Надписи на рисунке: 2. Сечение 'А-А'. 3. Дуговая скоба зажима. 4. Сечение 'В-В1.

5. Дуговая скоба зажима.

Стрелкой на рисунке обозначено положение дуговой скобы зажима.

* Основные моменты разборки.

Демонтаж задней вентиляционной установки.

Снять скобу зажима сверху, приподнять край рамки сверху вниз, затем снять скобу зажима снизу.
