7.8. Водяной насос.
1. Демонтаж и установка.
Операции, выполняемые до начала демонтажа и после завершения установки.
• Слить жидкость из системы охлаждения и залить жидкость в систему охлаждения (см. описание в соответствующем разделе данной главы).
• Снять и установить кожух привода синхронизации двигателя (см. описание в соответствующей главе).
Последовательность демонтажа и установки показана на рисунке 7-10.

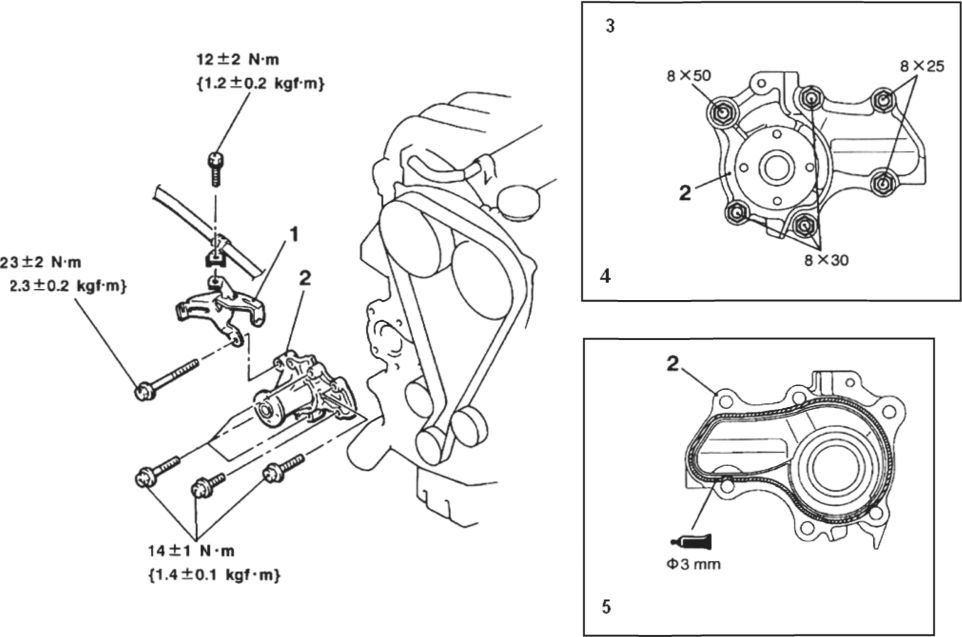

Рисунок 7-10.
Надписи на рисунке: 1. Монтажный кронштейн генератора переменного тока. 2. Водяной насос. 3. Размеры и монтажное положение болтов. 4. Диаметр и длина резьбовой поверхности (мм). 5. Полусухой герметик ‘Three bond 1207F’.
Важнейшие моменты монтажа:
Установка водяного насоса.
1. С помощью скребка или кордощетки удалить все посторонние предметы, налипшие на поверхности прокладки.
2. Равномерно нанести герметик, указанный в спецификации, на все места, показанные на рисунке 7-9. Следить за тем, чтобы герметик не попадал на другие поверхности, кроме указанных.
Марка герметика: LT5699.
3. Установить водяной насос до высыхания герметика (примерно в течение 15 минут).
