ГАЗ-66-11. Двери кабины (устройство)





Дверь навешена на двух петлях. Петля двери (рис. 259) собрана из двух частей: штампованного кронштейна 2, закрепленного на стойке кабины тремя болтами 3, и петли 1, которая крепится к двери также тремя болтами 10, Обе половины соединены между собой осью 5. Крепление петли к кабине дает возможность регулировать западание или выступание (и то и другое должно быть не более 3 мм) поверхности двери относительно поверхности кабины по петельной стороне. Западание и выступание по замочной стороне регулируются фиксатором замка.

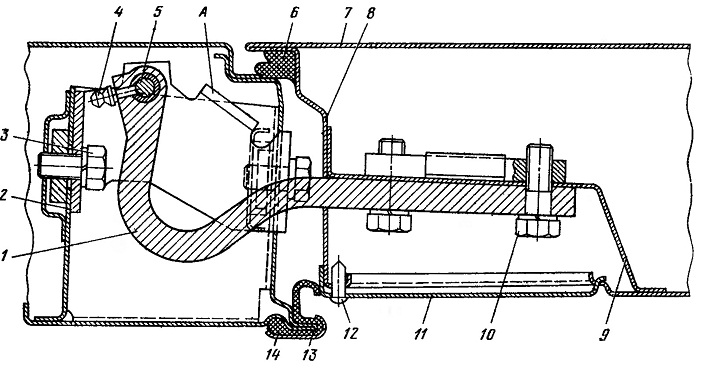

Рис. 259. Навеска двери (разрез по петле):

А—фланец-упор; 1—петля; 2—кронштейн; 3, 10—болты; 4—пресс-масленка; 5—ось петли; 6—уплотнитель двери; 7—наружная панель; 8—внутренняя панель; 9—усилитель; 11—крышка петельного
люка; 12—винт; 13—уплотнитель проема; 14—держатель уплотнителя









Зазор по наружному контуру между дверью и проемом кабины регулируют креплением петли к двери. Неравномерность зазора не более

2 мм. По окончании регулировки крепежные болты 3 и 10 петель двери должны быть затянуты. Роль ограничителя угла открывания двери играют фланцы-упоры А на кронштейне петли 2.

В закрытом положении и от вертикальных перемещений дверь удерживается замком кулачкового типа, установленным в двери, и фиксатором, закрепленным на замочной стойке проема кабины (рис. 260). Кулачок замка имеет два зуба (рис. 261)—предохранительный В и рабочий Б. При закрывании двери на рабочий зуб дверь полностью закрыта, при закрывании на предохранительный зуб дверь закрыта не полностью (приоткрыта). Это вызывает стук двери при движении. Поездка с приоткрытой дверью недопустима.

После регулировки положения двери в проеме проверяют перекрытие зуба кулачка замка фиксатором, которое должно быть не менее 10 мм. При недостаточном перекрытии между фиксатором и стойкой кабины устанавливают металлическую прокладку 5 соответствующей толщины (рис. 262).









Рис. 260. Установке замка двери:
1-кулачок замка; 2—ролик замка; 3—фиксатор; 4—подвижной сухарь фиксатора

Рис. 261. Положение фиксатора и деталей:1—кулачок замка; 2—ролик замка; 3—фиксатор; 4—подвижной сухарь фиксатора; 5—пружина сухаря; 6—кронштейн ролика; А—выступ неподвижного сухаря фиксатора; Б—рабочий зуб кулачка;
В — предохранительный зуб, кулачка





Для окон дверей применяется термически обработанное стекло, обладающее высокой прочностью и безопасностью, так как при разрушении рассыпается на мелкие осколки без острых граней. Окно двери разделено неподвижной стойкой 1 (рис. 263) на две части: большую часть занимает опускное стекло 7,

меньшую — поворотное 43. Опускное стекло перемещается по направляющим, в которые установлены резиновые ворсонапыленные уплотнители 4 и 6. Для ограничения хода опускного стекла к нижней части внутренней панели двери приварен кронштейн, в который установлен резиновый упор 14.

Подъем и опускание стекла осуществляются шестеренчатым стеклоподъемником 19, расположенным внутри двери и закрепленным на внутренней панели. Стеклоподъемник рычажного типа, самотормозящийся, удерживающий стекло в любом заданном положении.

Поворотное стекло двери служит для осуществления бессквозняковой вентиляции. Для поворота стекла ручку 31 повертывают вверх на 90°.

Уплотнение дверных проемов выполнено из резиновых уплотнителей. Уплотнитель 2 (рис. 264) — основной, изготовлен из мягкой губчатой резины и приклеен по периметру двери. Уплотнитель 13 из мягкой резины постоянного профиля прикреплен к проему специальными

металлическими держателями 3 и клеем. В проемы кабины стекла устанавливают на специальных резиновых уплотнителях постоянного профиля. Для улучшения герметизации между резиновым уплотнителем и стеклом, а также между уплотнителем и проемом кабины в отдельных местах наносят герметизирующую мастику. Боковые стекла ветрового окна открывающиеся (рис. 265), что позволяет осуществлять интенсивную вентиляцию кабины при работе в жаркие периоды года.











Рис. 262. Установка наружной ручки и замка выключателя двери:
а-установка наружной ручки; б—установка выключателя замка; 1—наружная ручка двери; 2— облицовка; 3—уплотнитель; 4—фиксатор; 5—прокладка фиксатора; 6—винт; 7—кулачок замка;
8—винт крепления ручки; 9—корпус замка; 10—внутренняя панель двери; II—наружная панель двери;
12—выключатель замка; 15—винт крепления выключателя; 14—шпилька внутреннего выключения
замка









Рис. 263. Опускное стекло, стеклоподъемник и поворотное стекло:
1—стойка опускного стекла; 2, 11, 75—шайбы; 3, 10, 16, 17, 21, 26, 27, 33—винты; 4, 6—уплотнители опускного стекла; 5—пистон; 7—опускное стекло;8, 42—прокладки; 9—обойма опускного стекла; 12— обойма; 13—кулиса стеклоподъемника; 14—упор стекла; шайба; 19—стеклоподъемник; 20— шайба; 22, 28—шайбы; 23—ручка стеклоподъемника; 24—наконечник ручки; 25—шайба; 29—розетка ручки; 30—штифт; 31—запорная ручка; 32—шайба; 34—шайба; 35—шплинт; 36—гайка; 37—пружина; 38—
шайба; 39—обойма; 40—уплотнитель; 41—рамка; 43—стекло вентиляции двери











Рис. 264. Дверь:
1—ворсовый уплотнитель; 2—уплотнитель двери; 3—держатель уплотнителя проема; 4—внутренняя панель двери; 5—уплотнитель крышки; 6— крышка монтажного люка; 7—заглушка; 8—винт; 9—крышка петельного люка; 10, 12—болты; 11— петля в сборе; 13—уплотнитель проема





Рис. 265. Открывающееся стекло ветрового окна:
А—закрытое положение; Б—открытое положение; 1—стекло с рамкой в сборе; 2—уплотнитель; 3—рычажный запор; 4—отражатель потока воздуха; 5—петля
