ГA3-3307. Проверка состояния деталей карбюратора К-135МУ и их очистка

Снять карбюратор с двигателя, для чего предварительно снять воздушный фильтр, отсоединить тяги воздушной и дроссельной заслонок, трубки вакуумного корректора зажигания и ограничителя частоты вращения коленчатого вала, бензопровод, отвернуть гайки крепления карбюратора к фланцу впускной трубы.

Разобрать карбюратор. Отвернуть пробку фильтра и вынуть топливный фильтр; снять крышку поплавковой камеры, вывернуть корпус топливного клапана, клапан экономайзера, снять поплавок, вывернуть жиклеры и распылители.

Очистить все детали от грязи и смолистых отложений, промыть их в чистом бензине и продуть сжатым воздухом.









ГA3-3307. Проверка герметичности поплавка карбюратора К-135МУ

Опустить поплавок в горячую воду с температурой 80—100 °С. Если в течение 30 с из поплавка не будут выходить пузырьки воздуха, поплавок исправен.

В случае негерметичности поплавка его необходимо запаять, предварительно удалив из него топливо и воду.

Проверить массу поплавка после пайки. Масса поплавка в сборе с рычажком должна быть в пределах 12,6—14 г. Если масса будет больше 14 г, то надо удалить излишек припоя.

Повторить операцию п. 1.








ГA3-3307. Проверка герметичности клапана подачи топлива

Установить клапан на специальном вакуумном приборе, как указано на рис. 59.

Создать разрежение в 10 кПа (1м вод. ст.), при этом уровень воды в контрольной трубке 2 за 30 с не должен уменьшиться более чем на 10 мм. Если клапан не герметичен, заменить уплотнительную шайбу 7 (см. рис. 60).

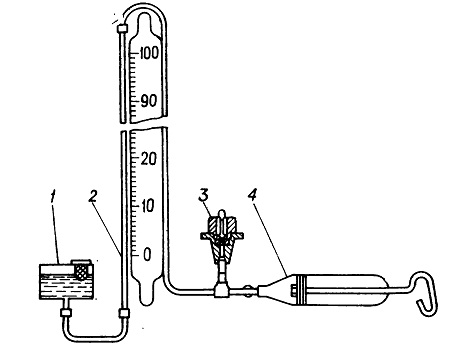

Рис. 59. Схема проверки герметичности клапана:
1—бачок с водой; 2—контрольная трубка; 3—клапан; 4—насос







ГA3-3307. Проверка и регулировка установки поплавка карбюратора К-135МУ

При перевернутой крышке карбюратора расстояние А (рис. 60) должно быть 40 мм. Регулировку производить подгибанием язычка 4, упирающегося в торец клапана 5.

Одновременно подгибанием ограничителя 2 следует установить зазор Б между торцом иглы 5 и язычком 4 в пределах 1,2—1,5 мм.
Чтобы не повредить уплотнительную шайбу 7, подгибание язычка 4 необходимо производить при снятом поплавке.

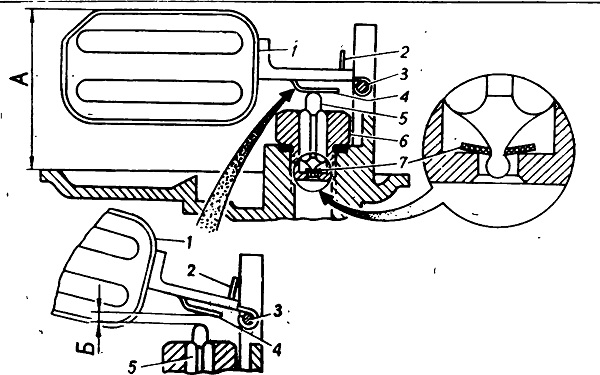

Рис. 60. Поплавковый механизм карбюратора:
А—расстояние от плоскости разъема крышки до верхней точки поплавка; Б—зазор между торцом иглы и язычком; 1—поплавок; 2— ограничитель хода поплавка; 3—ось поплавка; 4—язычок регулировки уровня; 5—игла клапана; 6—корпус клапана; 7—уплотнительная шайба
