Регулятор
напряжения генератора 1250-ГЗ
автомобиля
ГАЗ-53-12
Генератор работает совместно с бесконтактным транзисторным
регулятором напряжения 22.3702, установленным на щитке
кабины(рис. 181 и 182).
Измерительным элементом регулятора является стабилитрон, который
управляет тремя транзисторами. Выходной транзистор изменяет силу
тока (среднее значение) в цепи обмотки возбуждения генератора и
тем самым поддерживает напряжение генератора в заданных
пределах.
Техническая характеристика регулятора
напряжения 22.3702
Регулируемое напряжение, В . . 13,9—14,8 Режимы работы:
частота вращения ротора
генератора, мин-1 ..........2500 — 10000
нагрузка, А,..................5 — 20
температура, °С..........—20...+80
Падение напряжения на выводах регулятора напряжения при силе
тока 3 А и температуре +25°, В не более..................1,7

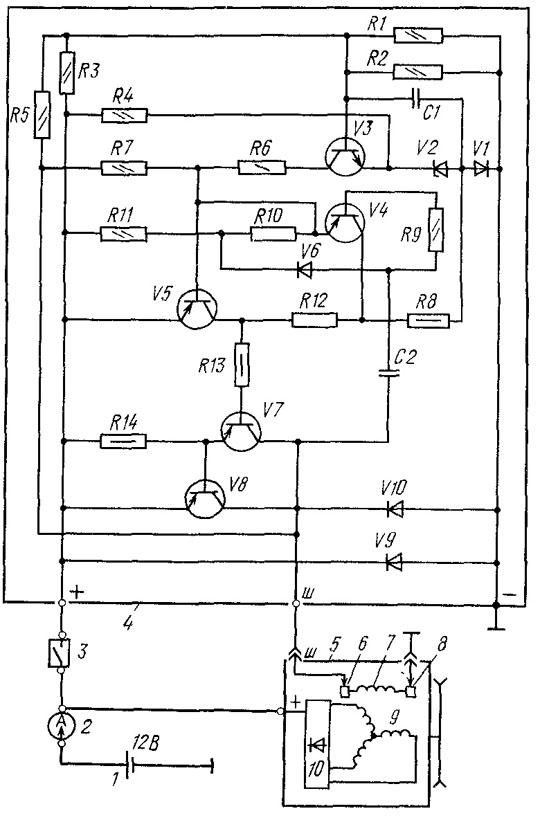

Рис. 181. Электрическая схема регулятора напряжения
22.3702 и его соединения с генератором:
1 — аккумуляторная батарея; 2 — указатель тока; 3— выключатель
зажигания; 4 — регулятор напряжения; 5 — генератор; 6 — контактное
кольцо; 7 — обмотка возбуждения; 8 — щетка; 9 — обмотка статора; 10 —
выпрямительный блок; R1 — резистор MJIT-6,8 — 62 кОм (подбирается при
регулировке), R2 — резистор — 10 кОм; R3 — резистор — 3,3 кОм; R4 —
резистор — 1,3 кОм; R5 — резистор — 220 кОм; R6 — резистор — 820 Ом; R7,
R9 — резисторы — 27 кОм; R8 — резистор 430 Ом; R10 — резистор — 470 Ом;
Rl 1, R12, R13 — резисторы 51 Ом; R14 — резистор 100 Ом; VI — V6—диоды
КД 522Б; V2 — стабилитрон Д814А1; V3 — транзистор КТ315Б; V4 —
транзистор КТ361Б; V7, V8 — транзисторы КТ837Х; V9 — диод КД209А; V10 —
диод КД208А; 67 — конденсатор
K73-9-I00B—0,1 мкФ; С2 — конденсатор К73-9-1С0В — 0,047 мкФ

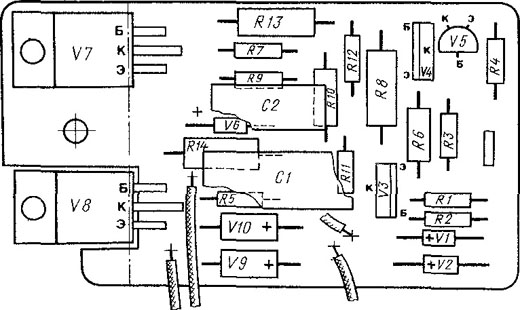

Рис. 182. Расположение деталей в регуляторе
напряжения 22.3702
