СИСТЕМА ПИТАНИЯ
ДВИГАТЕЛЯ АВТОМОБИЛЯ ГАЗ-53-12
Управление карбюратором (К-135) автомобиля ГАЗ-53-12
Управление карбюратором (рис. 27).
Управление осуществляется педалью
8 с резиновой накладкой 1, кронштейн 5 которой закреплен на полу
кабины, и системой тяги рычагов привода. Дополнительно имеются
тяга 31 ручного управления дроссельными заслонками и тяга 16
ручного управления воздушной заслонки.

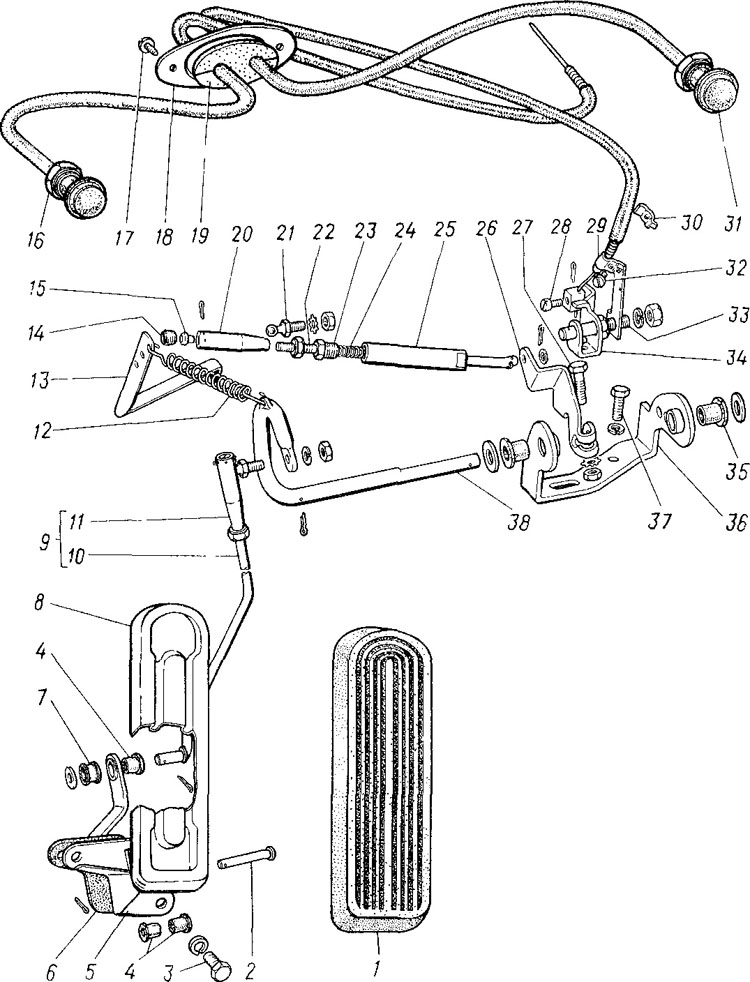

Рис. 27. Управление карбюратором:
1 — накладка педали; 2 — ось рычага педали; 3 — болт (два) крепления
кронштейна педали;4 — втулки пластмассовые; 5 — кронштейн педали;6 —
прокладка; 7 — втулка резиновая тяги; 8 — педаль; 9, 10, 11 — тяги с
шарнирными наконечниками; 12 — пружина; 13 — кронштейн оттяжной пружины;
14 — регулировочный винт; 15 — сухарь; 16 — тяга воздушной заслонки; 17
— винт; 18 — накладка уплотнителя; 19 — уплотнитель тяг; 20 —
наконечник; 21 — шаровой палец; 22 — тяга компенсатора; 23 — гайка; 24 —
пружина компенсатора; 25 — корпус компенсатора; 26 — рычаг тяги
компенсатора; 27, 37 — болты; 28 — винт зажима тяги ручного газа; 29 —
кронштейн зажима оболочки тяги ручного управления карбюратора; 30 —
зажим оболочки; 31 — тяга ручного управления карбюратором; 32 — винт
зажима тяги; 33 — палец; 34 — рычаг ручного управления карбюратором; 35
— втулка валика; 36 — кронштейн валика привода; 38 — валик привода
