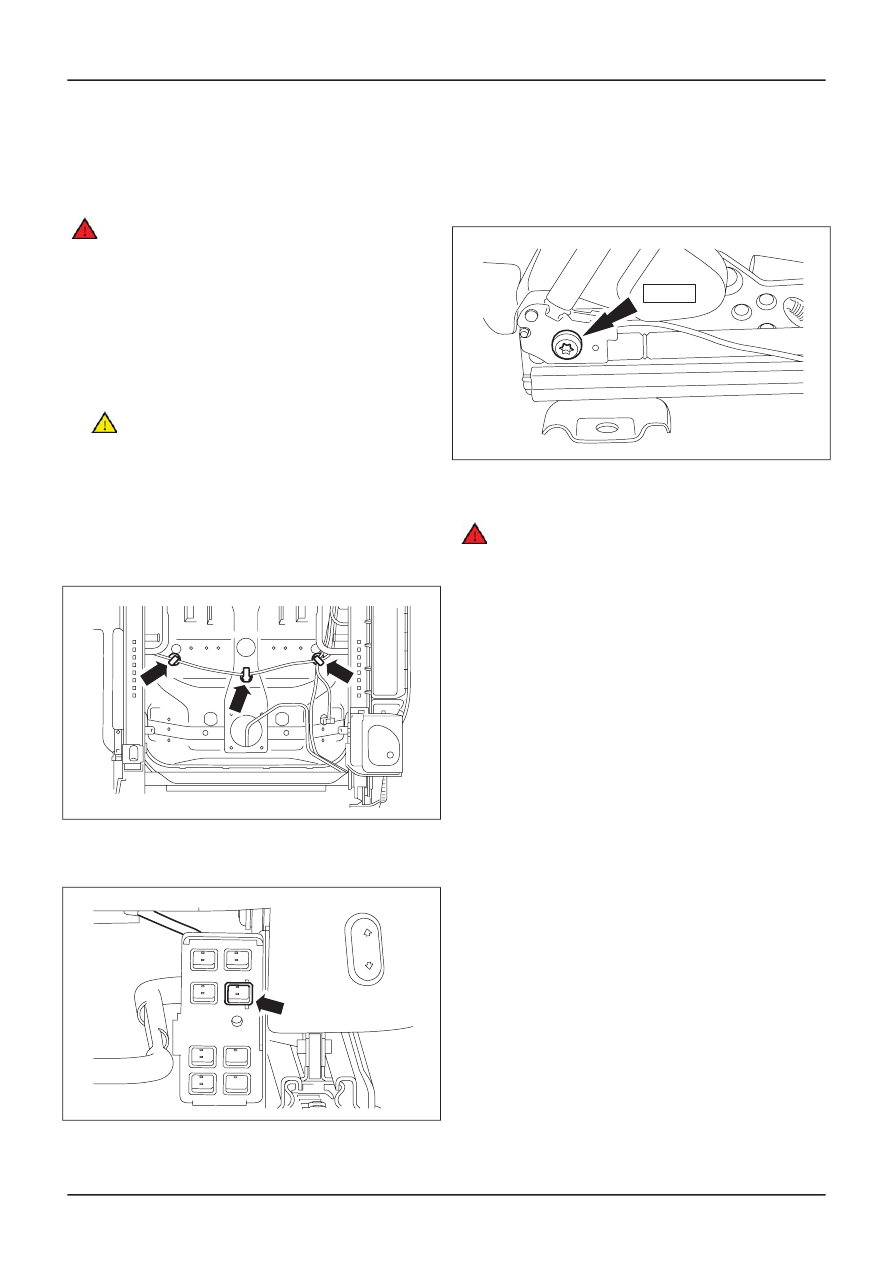

Safety Belt Buckle and Pretensioner(40 232 0)

Removal

WARNING: Never probe the electrical
connectors of air bag modules or any other
supplemental restraint system component.
Failure to follow this instruction may result
in personal injury.

1. Remove the front seat.

Installation).

2.

CAUTION: Note the position and routing

harnesses to aid installation. An incorrectly
routed wiring harness may lead to the wiring
harness becoming damaged on the seat
mechanism.

Detach the safety belt buckle pretensioner
wiring harness from the seat.

TIE0037219

3. Detach the safety belt buckle pretensioner

electrical connector from the seat frame

TIE0037222

4. Remove the safety belt buckle and

pretensioner.

TIE0027166

47 Nm

Installation

WARNING: Never probe the electrical
connectors of air bag modules or any other
supplemental restraint system component.
Failure to follow this instruction may result
in personal injury.

1. To install, reverse the removal procedure.

G167748en

501-20A-

22

Safety Belt System

501-20A-

22

REMOVAL AND INSTALLATION

For additional information, refer to:

Front

of the safety belt buckle pretensioner wiring

Seat

(501-10 Seating, Removal and

SECTION 501-20B Supplemental Restraint System

PAGE

SPECIFICATIONS

501-20B-3

Specifications......................................................................................................................

DESCRIPTION AND OPERATION

501-20B-4

Air Bag and Safety Belt Pretensioner Supplemental Restraint System (SRS)...................

501-20B-4

System overview................................................................................................................

501-20B-7

RCM...................................................................................................................................

501-20B-7

Crash Sensor - Vehicles built up to 05/2005......................................................................

501-20B-8

Driver and Passenger Air Bag Modules.............................................................................

501-20B-8

Clockspring.........................................................................................................................

501-20B-8

Passenger Air Bag Deactivation.........................................................................................

501-20B-9

Side Air Curtain Modules and Side Air Bag Modules.........................................................

501-20B-10

Safety Belt Buckle and Pretensioners................................................................................

501-20B-11

Air Bag and Safety Belt Pretensioner Supplemental Restraint System (SRS) (System

Operation and Component Description)...........................................................................

501-20B-11

Control Diagram.................................................................................................................

501-20B-13

System Operation...............................................................................................................

501-20B-13

Safety Belt Warning Indicator.........................................................................................

501-20B-13

Driver side function.........................................................................................................

501-20B-13

Deactivation/activation of the safety belt warning light...................................................

501-20B-13

Component Description......................................................................................................

501-20B-13

Head Airbag....................................................................................................................

501-20B-14

PAD deactivator switch...................................................................................................

DIAGNOSIS AND TESTING

501-20B-15

Air Bag and Safety Belt Pretensioner Supplemental Restraint System (SRS)...................

501-20B-15

Diagnosing Customer Concerns Without Hard DTCs........................................................

501-20B-15

Diagnosing Customer Concerns with Hard DTCs..............................................................

501-20B-16

Deactivation........................................................................................................................

501-20B-16

Reactivation........................................................................................................................

501-20B-17

Glossary.............................................................................................................................

501-20B-17

Principles of Operation.......................................................................................................

501-20B-18

Inspection and Verification..................................................................................................

501-20B-19

Symptom Chart...................................................................................................................

501-20B-25

Pinpoint Tests.....................................................................................................................

GENERAL PROCEDURES

501-20B-102

Air Bag and Safety Belt Pretensioner Disposal..................................................................

501-20B-109

Deployed Air Bag Disposal.................................................................................................

501-20B-110

Scrapped Vehicle Air Bag and Safety Belt Pretensioner Disposal - In-Vehicle Disposal....

501-20B-120

Scrapped Vehicle Undeployed Air Bag Disposal................................................................

501-20B-123

Unserviceable Air Bag Disposal.........................................................................................

501-20B-

Supplemental Restraint System

501-20B-

1

.

CONTENTS

PAGE 1 OF 2

VEHICLE APPLICATION:

REMOVAL AND INSTALLATION

501-20B-124

Crash Sensor......................................................................................................................

501-20B-126

Side Impact Sensor............................................................................................................

501-20B-128

Restraints Control Module (RCM)......................................................................................

501-20B-130

Driver Air Bag Module.........................................................................................................

501-20B-133

Passenger Air Bag Module — Vehicles Built From: 04/2006.............................................

501-20B-134

Side Air Bag Module...........................................................................................................

501-20B-137

Side Air Curtain Module — Vehicles Built From: 22-06-2007.............................................

501-20B-143

Clockspring.........................................................................................................................

501-20B-146

Rollover Protection Unit......................................................................................................

501-20B-148

Passenger Air Bag Deactivation (PAD) Switch...................................................................

501-20B-

Supplemental Restraint System

501-20B-

2

PAGE 2 OF 2

Special Tool Usage

Test and Deployment Lead (Part of Test and

Deployment Lead, Air Bag/Pyrotechnic Safety Belt

[418-S055])

Simulator

Description

418-525

501-073A

Driver air bag module

418-525

501-073A

Passenger air bag
module

418-525

501-073A

Side air curtain module

418-555

501-077

Side air bag module

418-555

501-077

Safety belt buckle
pretensioner

Torque Specifications

lb-in

lb-ft

Nm

Item

71

-

8

Passenger air bag module bracket retaining bolts

44

-

5

Side air bag module retaining nuts

89

-

10

Restraints control module retaining bolts

80

-

9

Side impact sensor retaining bolt

80

-

9

Crash sensor retaining bolt

-

8

11

Side air curtain retaining bolts

-

18

25

Roll over protection unit bolts

-

18

25

Torsion wall upper trim panel

G401864en

501-20B-

3

Supplemental Restraint System

501-20B-

3

SPECIFICATIONS

Air Bag and Safety Belt Pretensioner Supplemental Restraint

System (SRS)

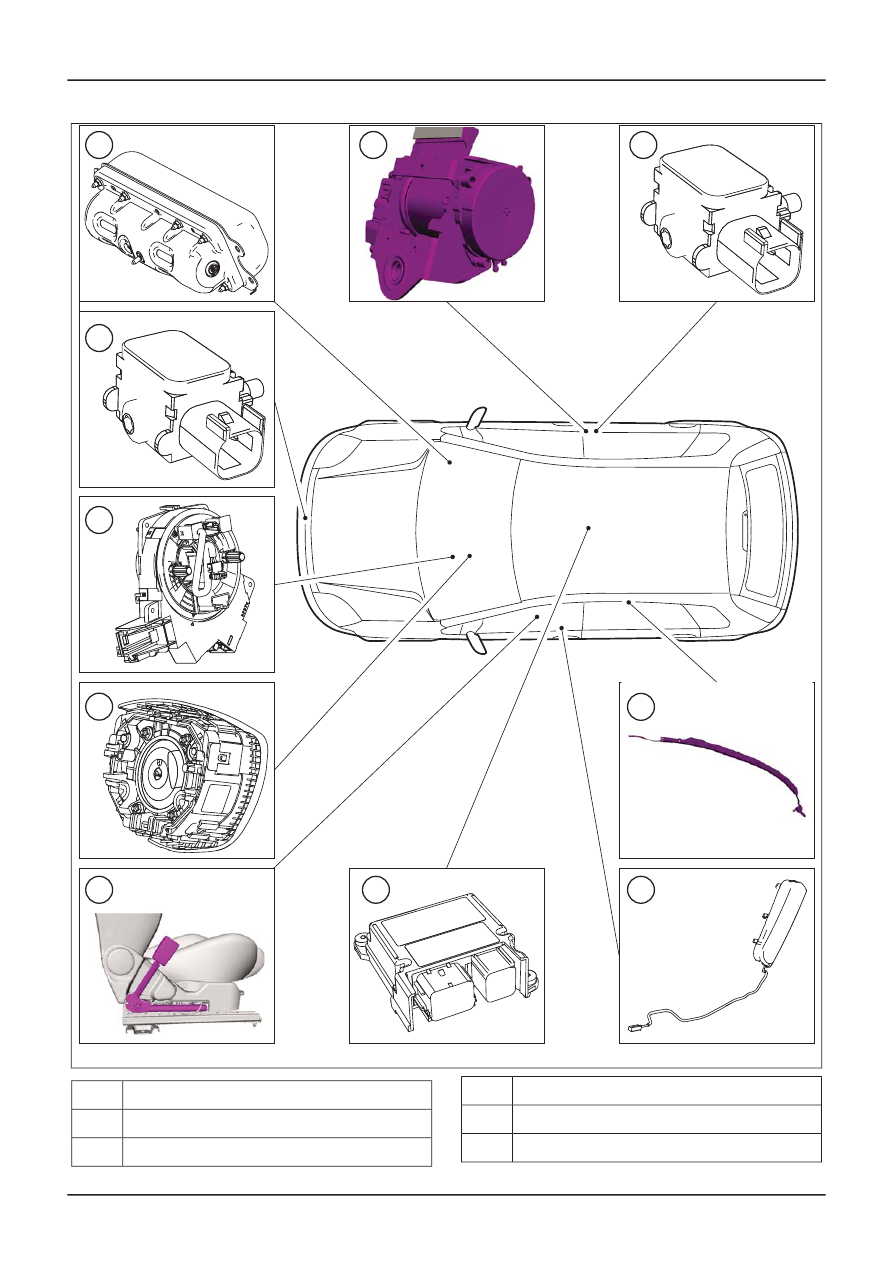

System overview

G420757en

501-20B-

4

Supplemental Restraint System

501-20B-

4

DESCRIPTION AND OPERATION

SEE DIAGRAM ON THE NEXT PAGE

E53815

2

3

5

4

6

7

8

9

10

1

Description

Item

Passenger air bag module

1

Safety belt retractor

2

Description

Item

Side impact sensor

3

Side air curtain module

4

G420757en

501-20B-

5

Supplemental Restraint System

501-20B-

5

DESCRIPTION AND OPERATION

Description

Item

Side air bag module

5

Restraints control module (RCM)

6

Safety belt buckle and pretensioner

7

Description

Item

Driver air bag module

8

Clockspring

9

Crash sensor

10

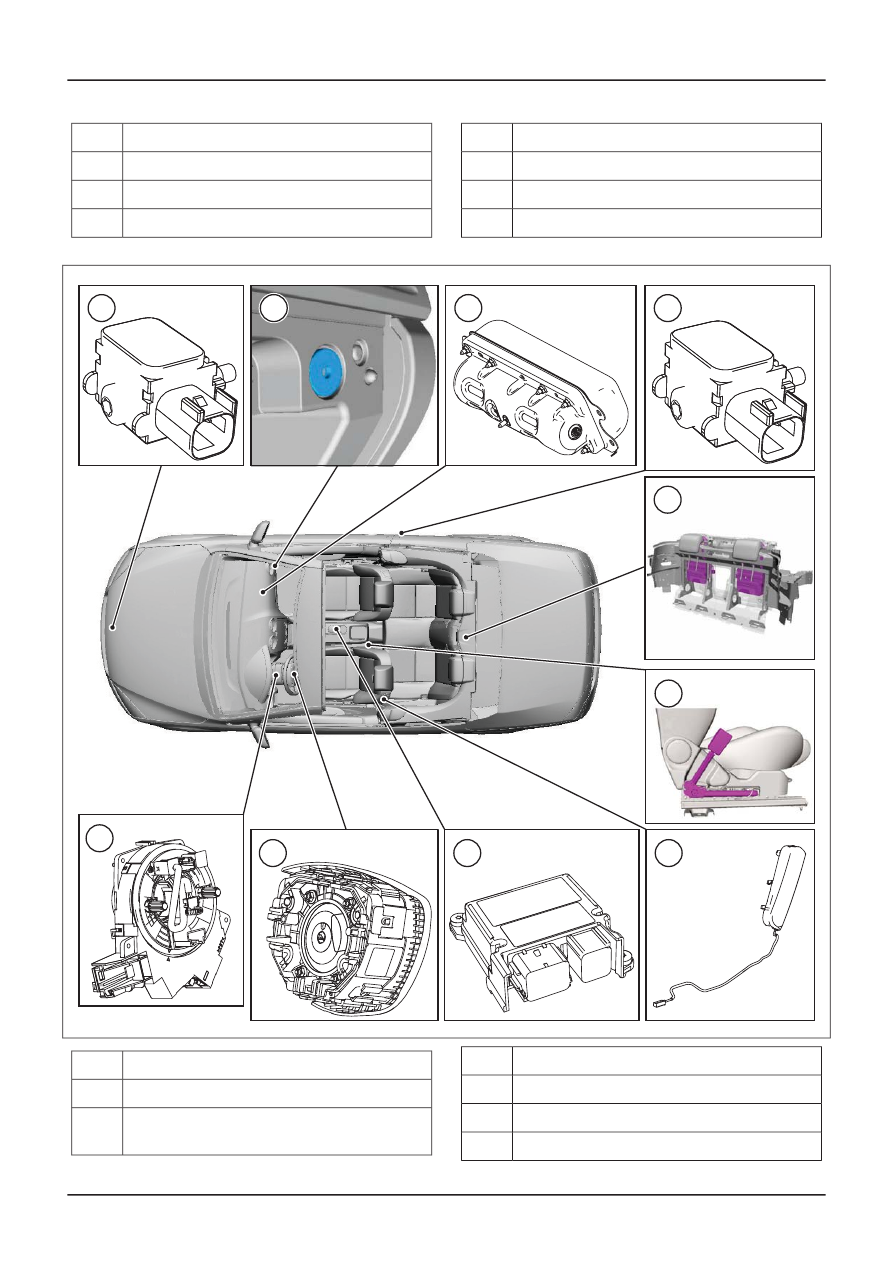

Vehicles with a convertible top

E78018

7

8

9

10

6

1

3

4

2

5

Description

Item

Crash sensor

1

Passenger air bag module deactivation
(PAD) switch

2

Description

Item

Passenger air bag module

3

Side impact sensor

4

Torsion wall and roll over protection units

5

G420757en

501-20B-

6

Supplemental Restraint System

501-20B-

6

DESCRIPTION AND OPERATION

Description

Item

Safety belt buckle and pretensioner

6

Side air bag module

7

RCM

8

Driver air bag module

9

Clockspring

10

System Structure

The following components form part of the
supplemental restraint system (SRS):

• RCM

• Single-stage driver and passenger air bag

modules

• Side air bag modules

• Side air curtain modules - except vehicles with

convertible top

• Crash sensor

• Side impact sensors

• Clockspring

• Front safety belts with front safety belt buckle

switch on driver side and front safety belt
pretensioners

• Safety belt retractors

• Air bag warning indicator

• Passenger Air Bag Deactivation (PAD) switch

(optional)

• Roll over protection unit - vehicles with

convertible top

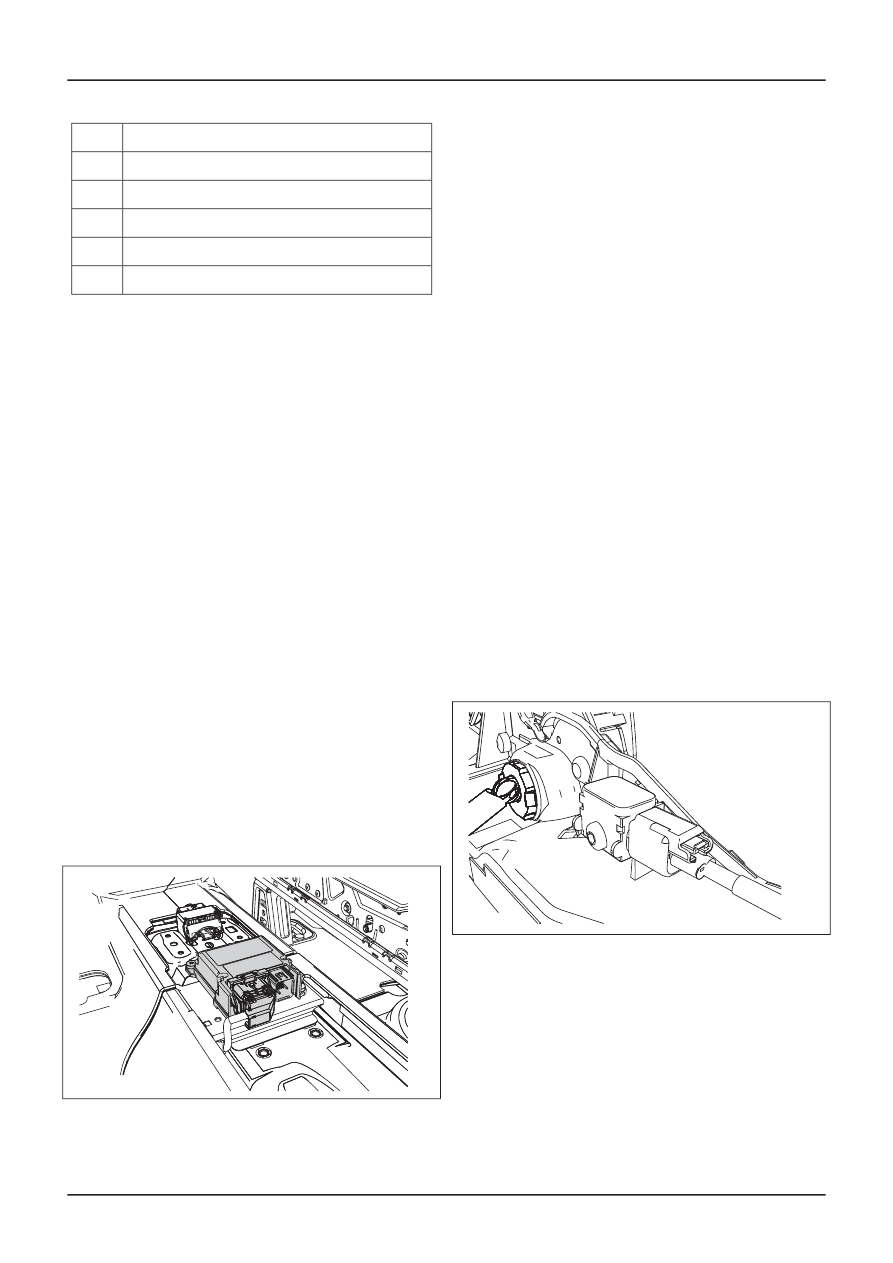

RCM

E42449

The RCM is located under the floor console, near
to the gearshift lever. Installation marks on the
module are to make sure it is aligned correctly.

Micromechanical sensors are incorporated into the
RCM; this measures the vehicle's
acceleration/deceleration in the event of a collision.
The calculated value is evaluated by the RCM to
determine the severity of the impact.

The RCM compares the values it receives from the
crash sensor (if equipped), the side impact sensors
and the internal micromechanical sensors. If the
deceleration due to a frontal or side impact exceeds
a stored value then the RCM triggers the air bag
modules and safety belt pretensioners as required.

If the vehicle battery is destroyed in the collision,
a voltage hold circuit in the RCM will still enable
the air bag modules to be triggered up to 150 ms
after the start of the impact.

If a system fault is detected by the RCM, the air
bag warning lamp is illuminated. The fault can be
located by carrying out a diagnostics check using
the Worldwide Diagnostic System (WDS).

The RCM can be used again after a collision for
up to 5 times, provided that the RCM is not
physically damaged and that it passes a self-test.

The air bag modules are triggered by a direct
current signal.

Crash Sensor - Vehicles built up to
05/2005

E42452

All vehicles, except vehicles with a convertible top,
built 05/2005 onwards are not equipped with a
crash sensor.

The crash sensor is installed at the front of the
vehicle, behind the radiator grille. Data from the
crash sensor is evaluated by the RCM to assess
the severity of a frontal impact. The crash sensor
transmits digitally encoded acceleration information
to the RCM.

G420757en

501-20B-

7

Supplemental Restraint System

501-20B-

7

DESCRIPTION AND OPERATION
