DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

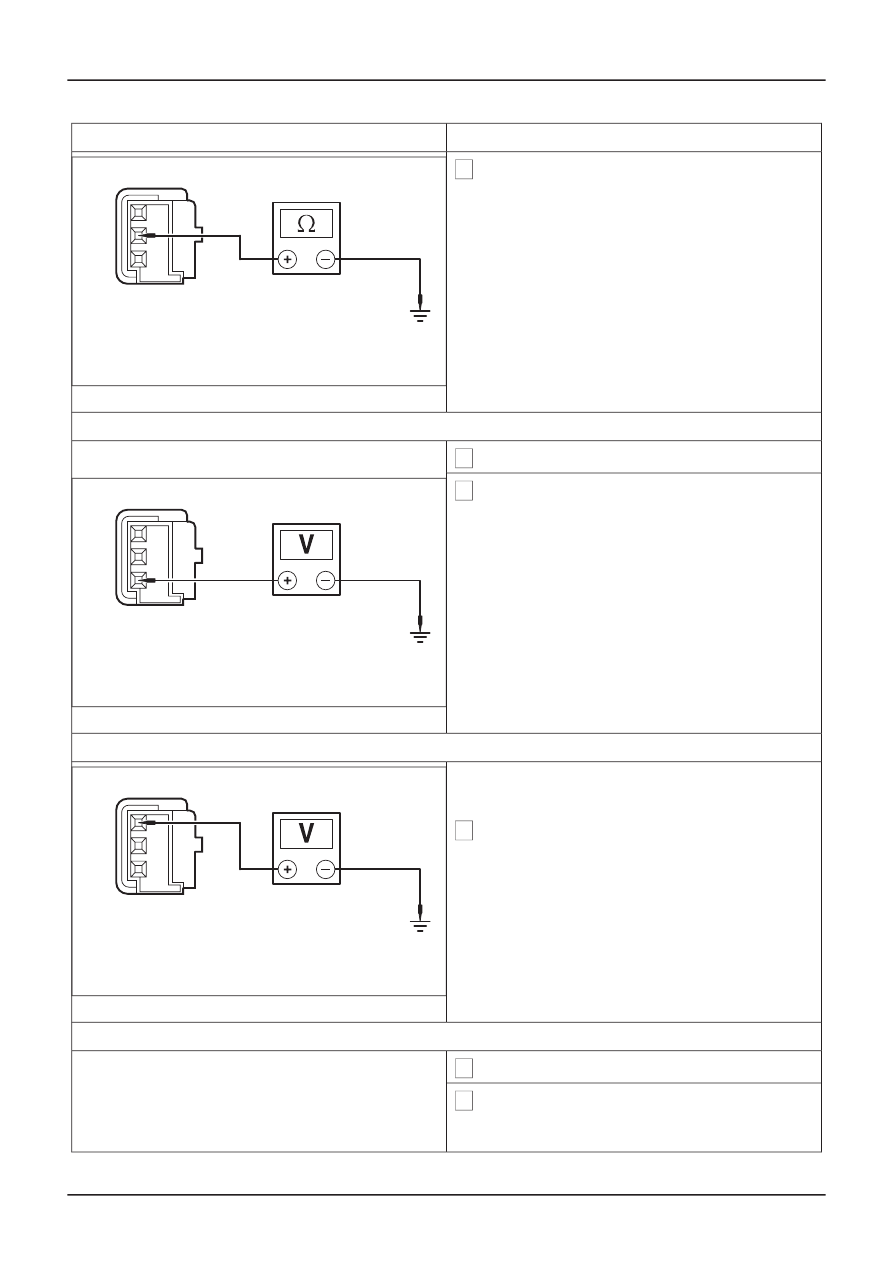

2 Measure the resistance between the auto-

dimming interior mirror C742 pin 2, circuit 91-
AD15 (BK/OG), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E55394

GO to E2.

ൺ

No

REPAIR circuit 91-AD15 (BK/OG). TEST the
system for normal operation.

E2: CHECK THE VOLTAGE TO THE AUTO-DIMMING INTERIOR MIRROR

1 Ignition switch in position II.

2 Measure the voltage between the auto-dimming

interior mirror C742 pin 1, circuit 29-AD15 (OG),
harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E55395

GO to E3.

ൺ

No

REPAIR circuit 29-AD15 (OG). TEST the
system for normal operation.

E3: CHECK THE REVERSE CUT-OUT VOLTAGE TO THE AUTO-DIMMING INTERIOR MIRROR

NOTE: Make sure the selector lever is in the 'N'
(NEUTRAL) position.

E55396

1 Measure the voltage between the auto-dimming

interior mirror C742 pin 3, circuit 15S-AD15
(GN/RD), harness side and ground.

• Is any voltage present?

ൺ

Yes

GO to E4.

ൺ

No

GO to E5.

E4: CHECK FOR VOLTAGE TO THE AUTO-DIMMING INTERIOR MIRROR

1 Ignition switch in position 0.

2 Disconnect Transmission Switch C864 or

Transmission Switch C866 or Reversing Lamps
Relay C1003.

G167553en

501-09-

18

Rear View Mirrors

501-09-

18

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

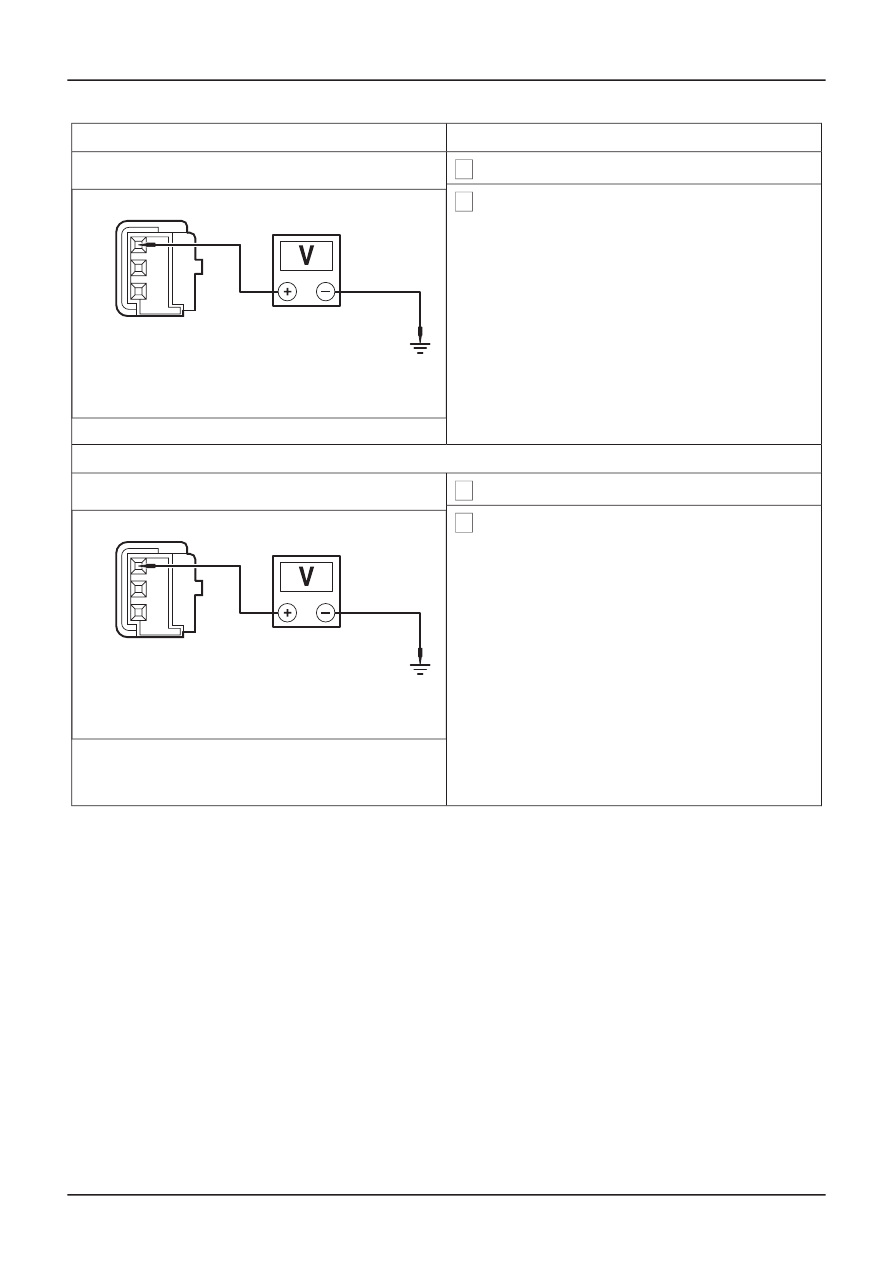

3 Ignition switch in position II.

4 Measure the voltage between the auto-dimming

interior mirror C742 pin 3, circuit 15S-AD15
(GN/RD), harness side and ground.

• Is any voltage present?

ൺ

Yes

E55396

INSTALL a new transmission switch or
reversing lamp relay. TEST the system for
normal operation.

ൺ

No

REPAIR circuit 15S-AD15 (GN/RD). TEST the
system for normal operation.

E5: CHECK THE REVERSE CUT-OUT VOLTAGE TO THE AUTO-DIMMING INTERIOR MIRROR

1 Select R (REVERSE).

2 Measure the voltage between the auto-dimming

interior mirror C742 pin 3, circuit 15S-AD15
(GN/RD), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

E55396

INSTALL a new auto-dimming interior mirror.

REFER to: Auto-Dimming Interior Mirror

(501-

09 Rear View Mirrors, Removal and Installa-
tion).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 15S-AD15 (GN/RD). TEST the
system for normal operation.

G167553en

501-09-

19

Rear View Mirrors

501-09-

19

DIAGNOSIS AND TESTING

Rear View Mirrors — Vehicles With: Global Closing

Refer to Wiring Diagrams

Section 501-09, for

schematic and connector information.

General Equipment

Worldwide Diagnostic System (WDS)

Inspection and Verification

1. Verify the customer concern.

2. Visually inspect for obvious signs of mechanical

or electrical damage.

Visual Inspection Chart

Electrical

Mechanical

• Fuse(s)

• Relay

• Electrical

connector(s)

• Switch

• Exterior mirror(s)

3. If an obvious cause for an observed or reported

concern is found, correct the cause (if possible)
before proceeding to the next step.

4. If the cause is not visually evident, verify the

symptom and refer to the Symptom Chart.

Symptom Chart

Action

Possible Sources

Symptom

•

REFER to WDS.

• Exterior mirror control switch.
• Circuit(s).

• The mirrors are inoperative

•

REFER to WDS.

• Exterior mirror control switch.
• Circuit(s).
• Exterior mirror motor(s).

• A single mirror is inoperative

•

REFER to WDS.

• Exterior mirror control switch.
• Circuit(s).
• Exterior mirror motor(s).

• A single mirror does not func-

tion with switch logic

•

REFER to WDS.

• Heated rear window control

switch.

• Relay.
• Circuit(s).
• Heated mirror element(s).

• The heated exterior mirror does

not defrost

•

GO to Pinpoint Test A.

• Power fold mirror control

switch.

• Circuit(s).

• The power folding mirrors do

not operate

•

GO to Pinpoint Test B.

• Power fold mirror(s).
• Power fold mirror control

switch.

• Circuit(s).

• The power folding mirrors do

not operate correctly

PINPOINT TEST F : THE POWER FOLDING MIRRORS DO NOT OPERATE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

A1: CHECK THE POWER FOLDING MIRROR MODULE GROUND CIRCUIT FOR CONTINUITY

1 Disconnect Power Folding Mirror Module C743.

G330085en

501-09-

20

Rear View Mirrors

501-09-

20

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

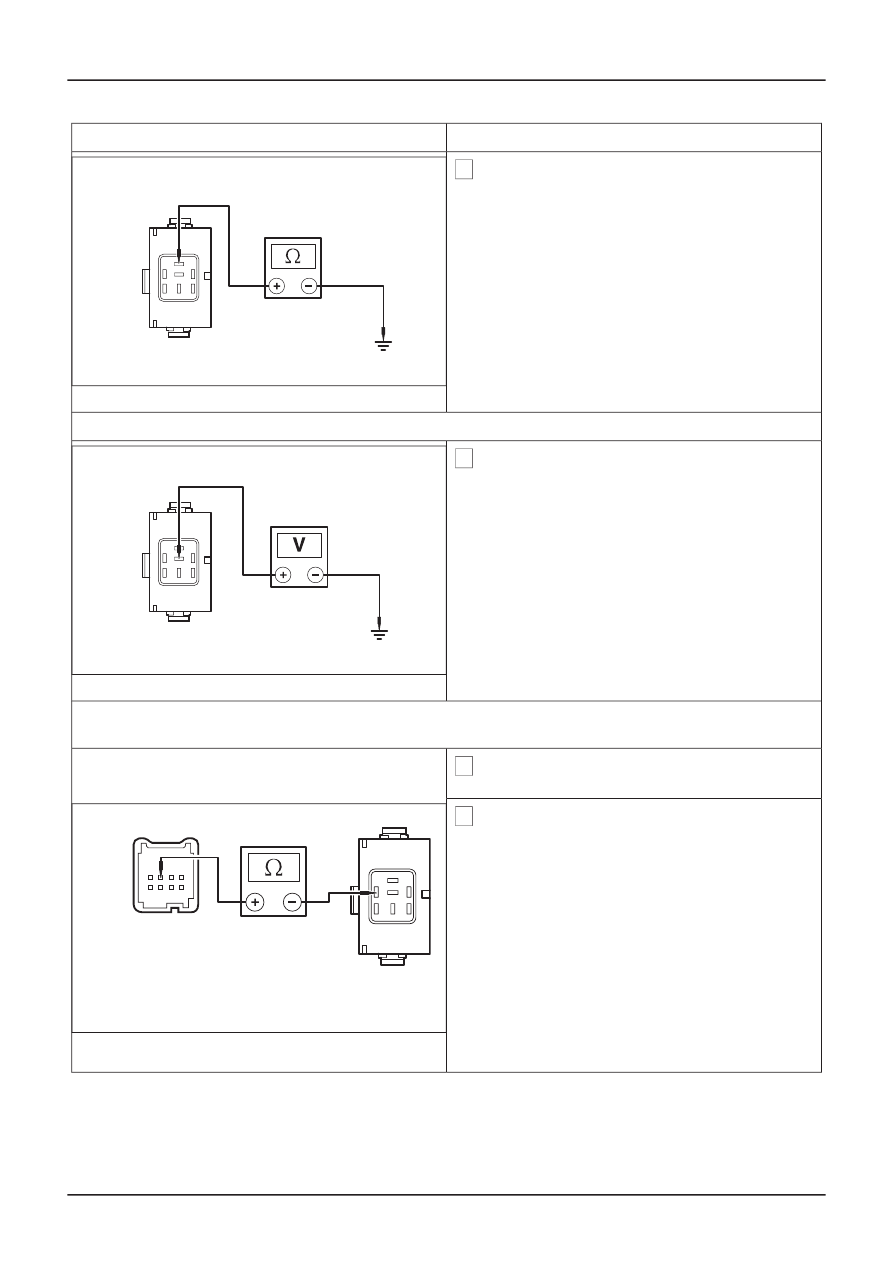

2 Measure the resistance between the power

folding mirror module C743 pin 5, circuit 31-
AD27 (BK), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

TIE0024495

GO to A2.

ൺ

No

REPAIR circuit 31-AD27 (BK). TEST the
system for normal operation.

A2: CHECK THE VOLTAGE TO THE POWER FOLDING MIRROR MODULE

1 Measure the voltage between the power folding

mirror module C743 pin 4, circuit 29-AD27
(OG/BK), harness side and ground.

• Is the voltage greater than 10 volts?

ൺ

Yes

TIE0024535

GO to A3.

ൺ

No

REPAIR circuit 29-AD27 (OG). TEST the
system for normal operation.

A3: CHECK FOR CONTINUITY BETWEEN THE POWER FOLDING MIRROR CONTROL SWITCH
AND THE POWER FOLDING MIRROR MODULE

1 Disconnect Power Fold Mirror Control Switch

C222.

2 Measure the resistance between the power

folding mirror control switch C222 pin 2, circuit
91S-AD24 (BK/RD), harness side and the power
folding mirror module C743 pin 2, circuit 31S-
AD24 (BK/RD), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E53185

GO to A4.

ൺ

No

REPAIR circuit 31S-AD24 (BK/RD) or circuit
91S-AD24 (BK/RD). TEST the system for
normal operation.

G330085en

501-09-

21

Rear View Mirrors

501-09-

21

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

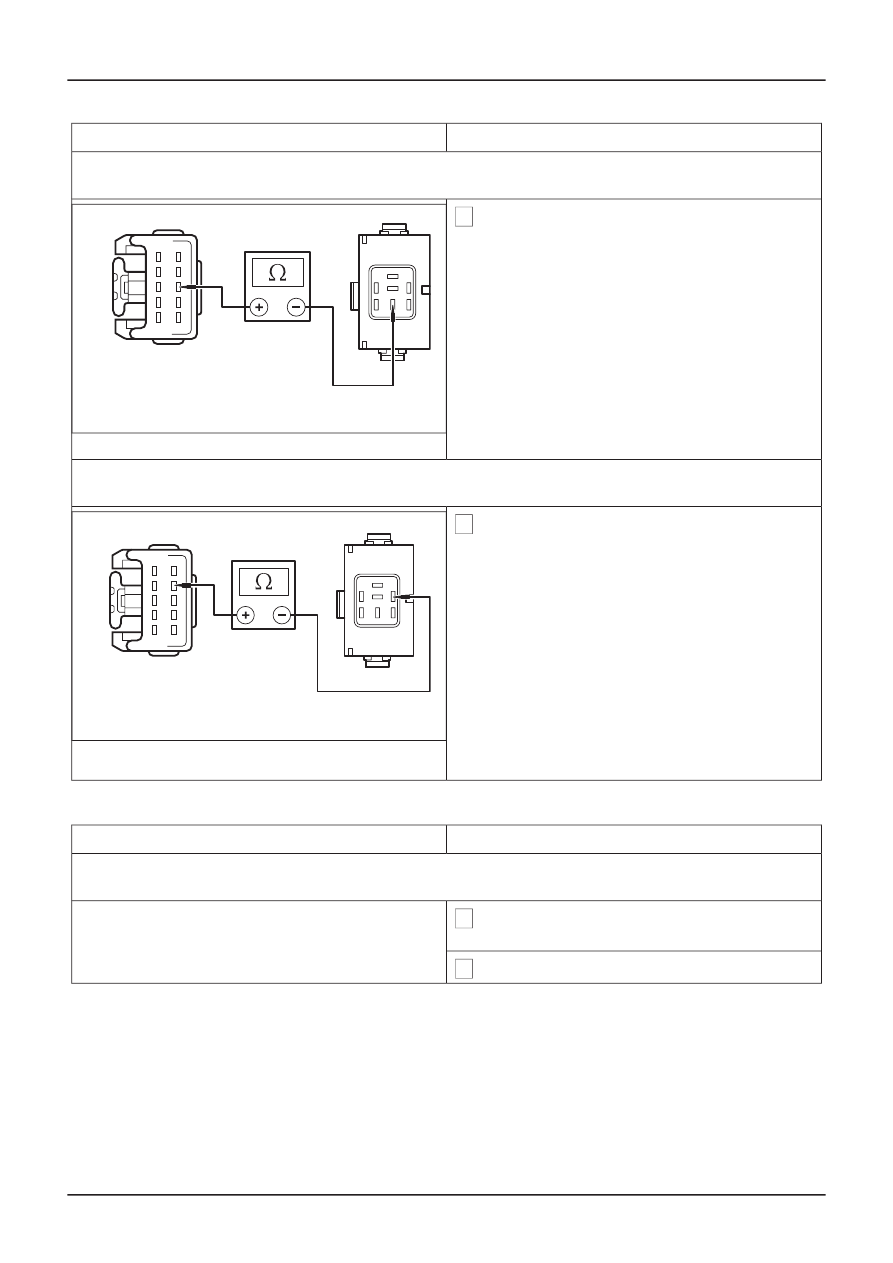

A4: CHECK FOR CONTINUITY BETWEEN THE POWER FOLDING MIRROR MODULE AND THE
DRIVER POWER FOLDING MIRROR MOTOR

1 Measure the resistance between the driver

power folding mirror motor C807 pin 8, circuit
32-AD27 (WH/GN), harness side and the power
folding mirror module C743 pin 3, circuit 32-
AD27 (WH/GN), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E53186

GO to A5.

ൺ

No

REPAIR circuit 32-AD27 (WH/GN). TEST the
system for normal operation.

A5: CHECK FOR CONTINUITY BETWEEN THE POWER FOLDING MIRROR MODULE AND THE
DRIVER POWER FOLDING MIRROR MOTOR

1 Measure the resistance between the driver

power folding mirror motor C807 pin 9, circuit
33-AD27 (YE/GN), harness side and the power
folding mirror module C743 pin 1, circuit 33-
AD27 (YE/GN), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E53187

INSTALL a new power folding mirror module.
TEST the system for normal operation.

ൺ

No

REPAIR circuit 33-AD27 (YE/GN). TEST the
system for normal operation.

PINPOINT TEST G : THE POWER FOLDING MIRRORS DO NOT OPERATE CORRECTLY

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

B1: CHECK FOR CONTINUITY BETWEEN THE POWER FOLDING MIRROR MODULE AND THE
INOPERATIVE POWER FOLDING MIRROR MOTOR

1 Disconnect Inoperative Power Folding Mirror

Motor C807 or C821.

2 Disconnect Power Folding Mirror Module C743.

G330085en

501-09-

22

Rear View Mirrors

501-09-

22

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

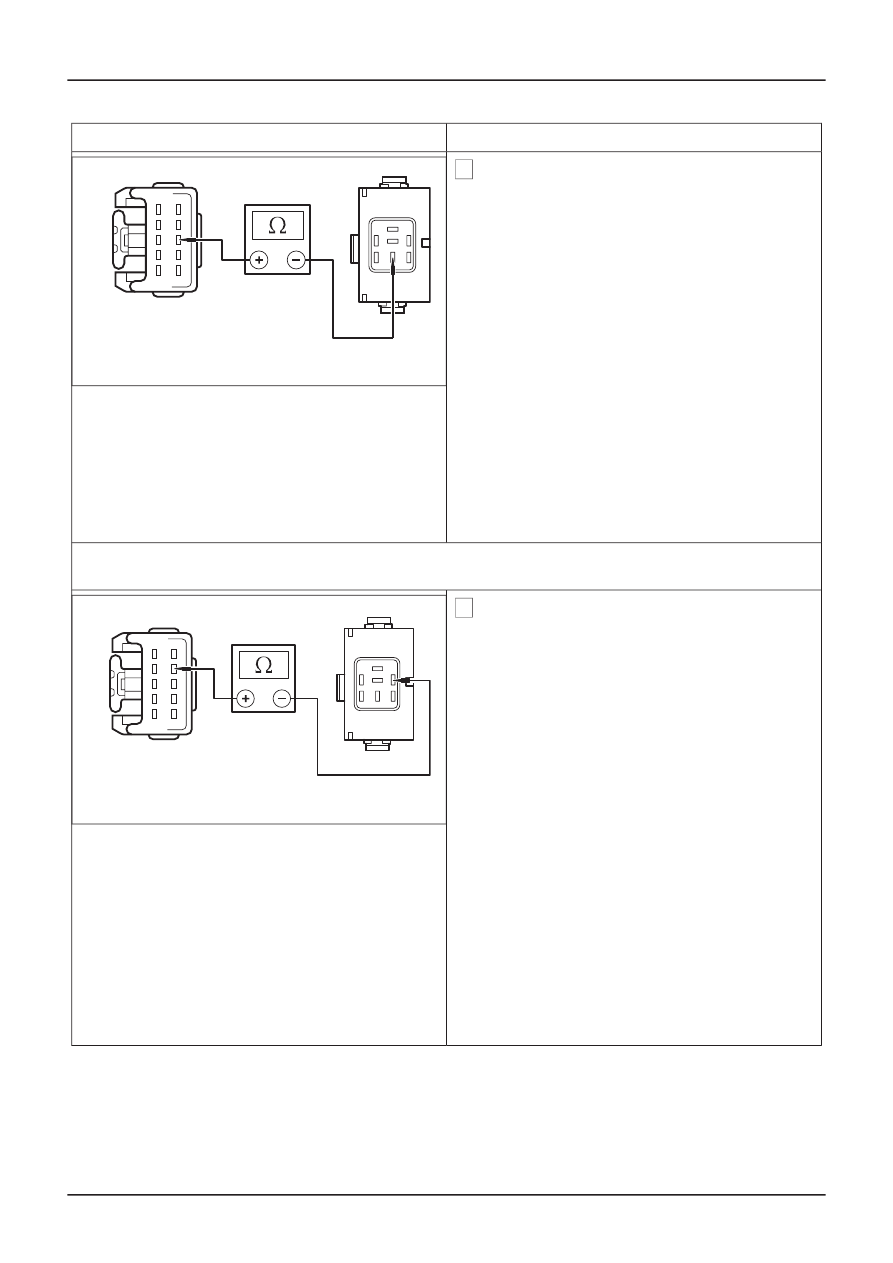

3 Measure the resistance between the:

• Driver power folding mirror - power folding mirror

motor C807 pin 8, circuit 32-AD27 (WH/GN),
harness side and the power folding mirror
module C743 pin 3, circuit 32-AD27 (WH/GN),
harness side.

• Passenger power folding mirror - power folding

mirror motor C821 pin 8, circuit 32-AD28
(WH/GN), harness side and the power folding
mirror module C743 pin 3, circuit 32-AD28
(WH/GN), harness side.

E53186

• Is the resistance less than 5 ohms?

ൺ

Yes

GO to B2.

ൺ

No

REPAIR circuit 32-AD27 (WH/GN) or circuit
32-AD28 (WH/GN). TEST the system for
normal operation.

B2: CHECK FOR CONTINUITY BETWEEN THE POWER FOLDING MIRROR MODULE AND THE
INOPERATIVE POWER FOLDING MIRROR MOTOR

1 Measure the resistance between the:

• Driver power folding mirror - power folding mirror

motor C807 pin 9, circuit 33-AD27 (YE/GN),
harness side and the power folding mirror
module C743 pin 1, circuit 33-AD27 (YE/GN),
harness side.

• Passenger power folding mirror - power folding

mirror motor C821 pin 9, circuit 33-AD28
(YE/GN), harness side and the power folding
mirror module C743 pin 1, circuit 33-AD28
(YE/GN), harness side.

E53187

• Is the resistance less than 5 ohms?

ൺ

Yes

INSTALL a new power folding exterior mirror.

REFER to: Exterior Mirror

(501-09 Rear View

Mirrors, Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 33-AD27 (YE/GN) or circuit
33-AD28 (YE/GN). TEST the system for
normal operation.

G330085en

501-09-

23

Rear View Mirrors

501-09-

23

DIAGNOSIS AND TESTING

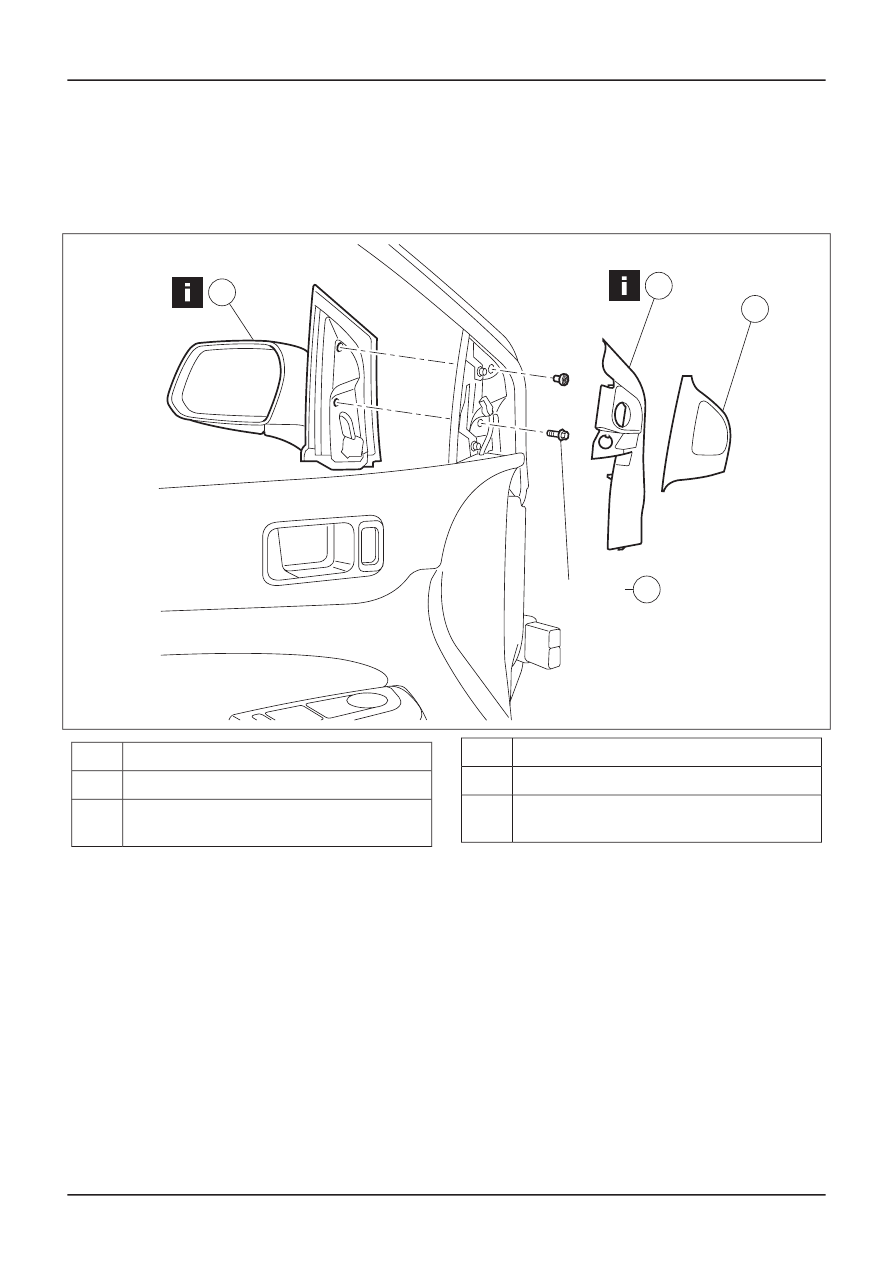

Exterior Mirror

1. Remove the components in the order

indicated in the following illustration(s) and
table(s).

E50106

1

2

4

10 Nm

3

Description

Item

Speaker cover

1

Exterior mirror trim panel

See Removal Detail

2

Description

Item

Exterior mirror retaining bolt

3

Exterior mirror

See Removal Detail

4

2. To install, reverse the removal procedure.

Removal Details

Item 2

Exterior mirror trim panel

1. Detach the exterior mirror trim panel from

the door panel.

1. Detach the clips.
2. Detach the trim panel.

G401835en

501-09-

24

Rear View Mirrors

501-09-

24

REMOVAL AND INSTALLATION

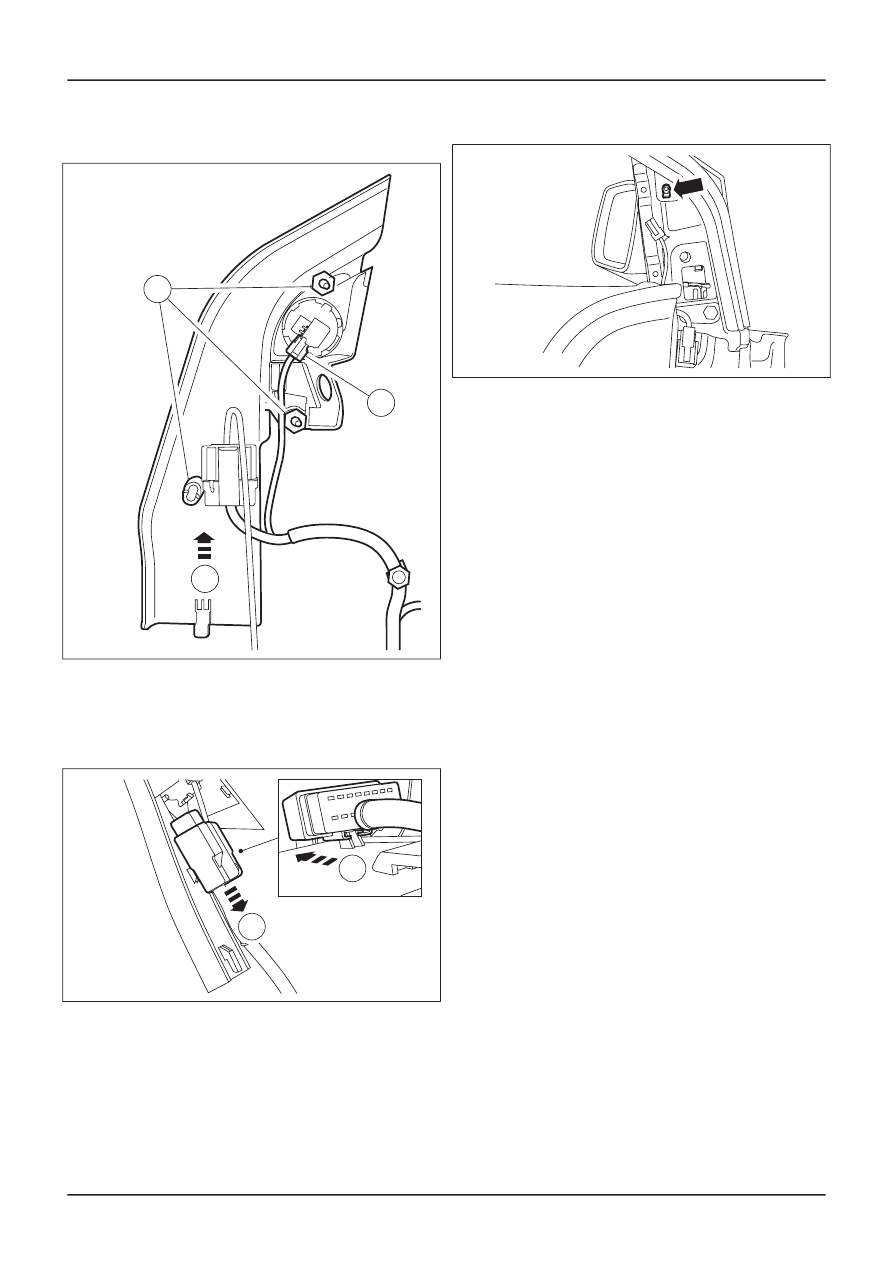

3. Disconnect the speaker electrical connector

(if equipped).

E50107

1

3

2

2. Remove the exterior mirror trim panel.

1. Detach the mirror electrical connector from

the trim panel.

2. Disconnect the mirror electrical connector.

TIE40860

2

1

Item 4

Exterior mirror

1. Remove the exterior mirror.

• Release the clip.

E50108

G401835en

501-09-

25

Rear View Mirrors

501-09-

25

REMOVAL AND INSTALLATION
