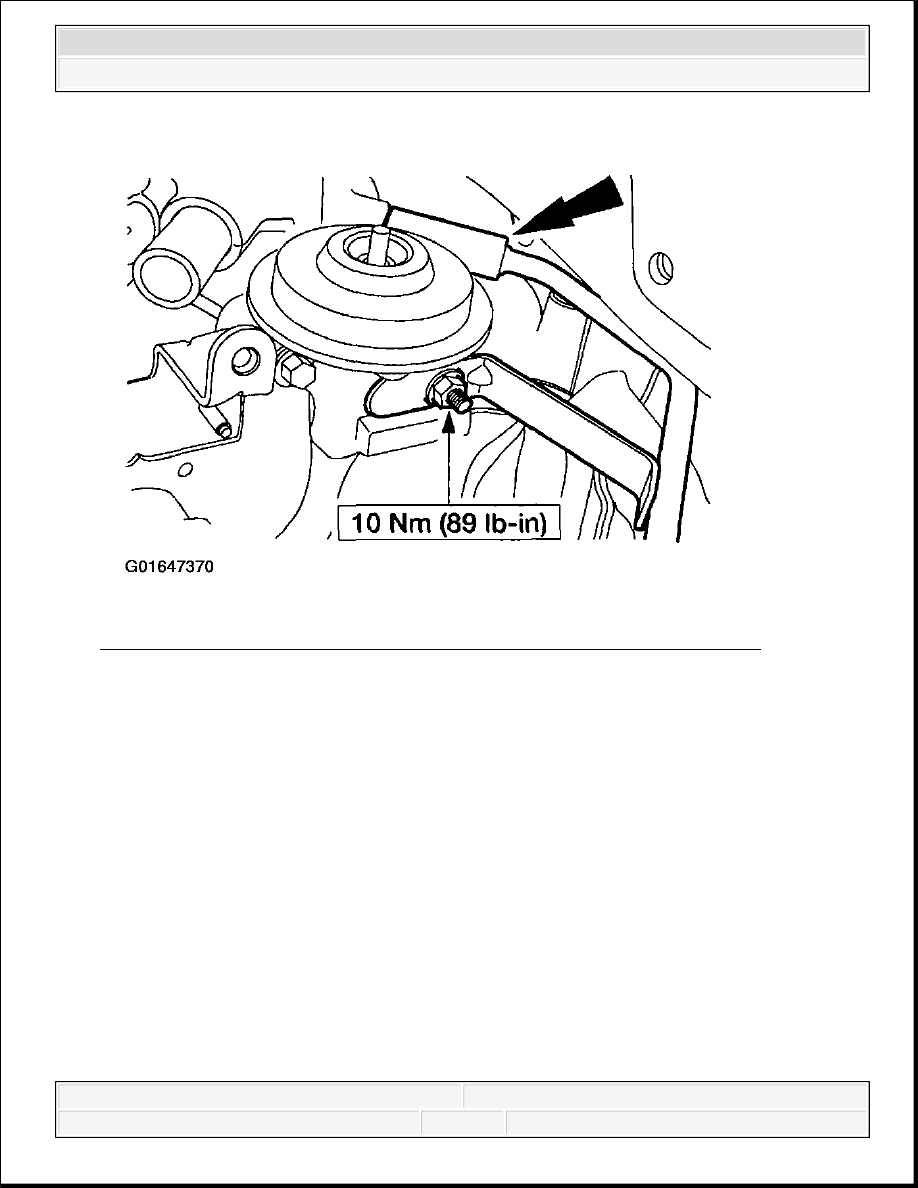

Fig. 473: Connecting Brake Booster Vacuum Tube & Bracket - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

30. Connect the differential pressure feedback EGR system electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

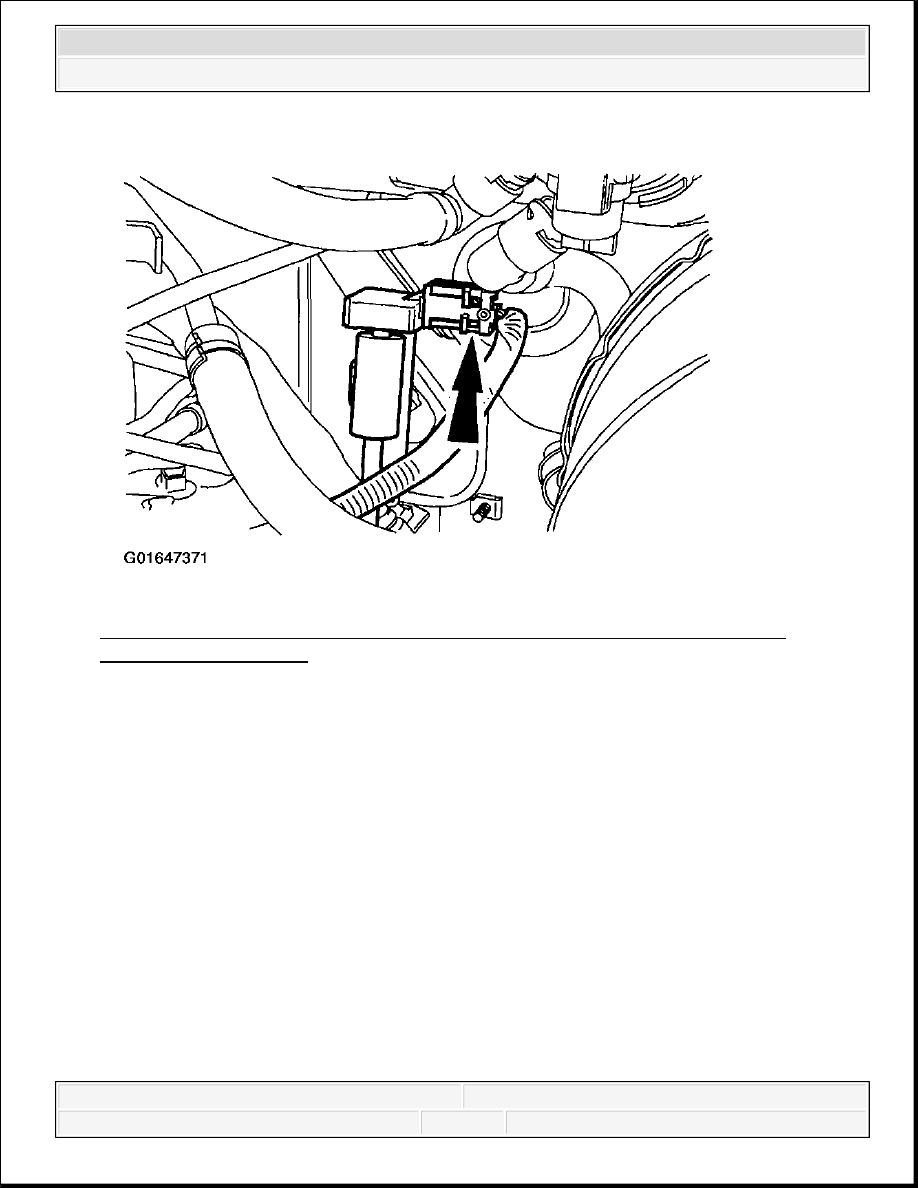

Fig. 474: Connecting Differential Pressure Feedback EGR System Electrical
Connectors - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

31. Connect the evaporative emission canister purge valve vacuum hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

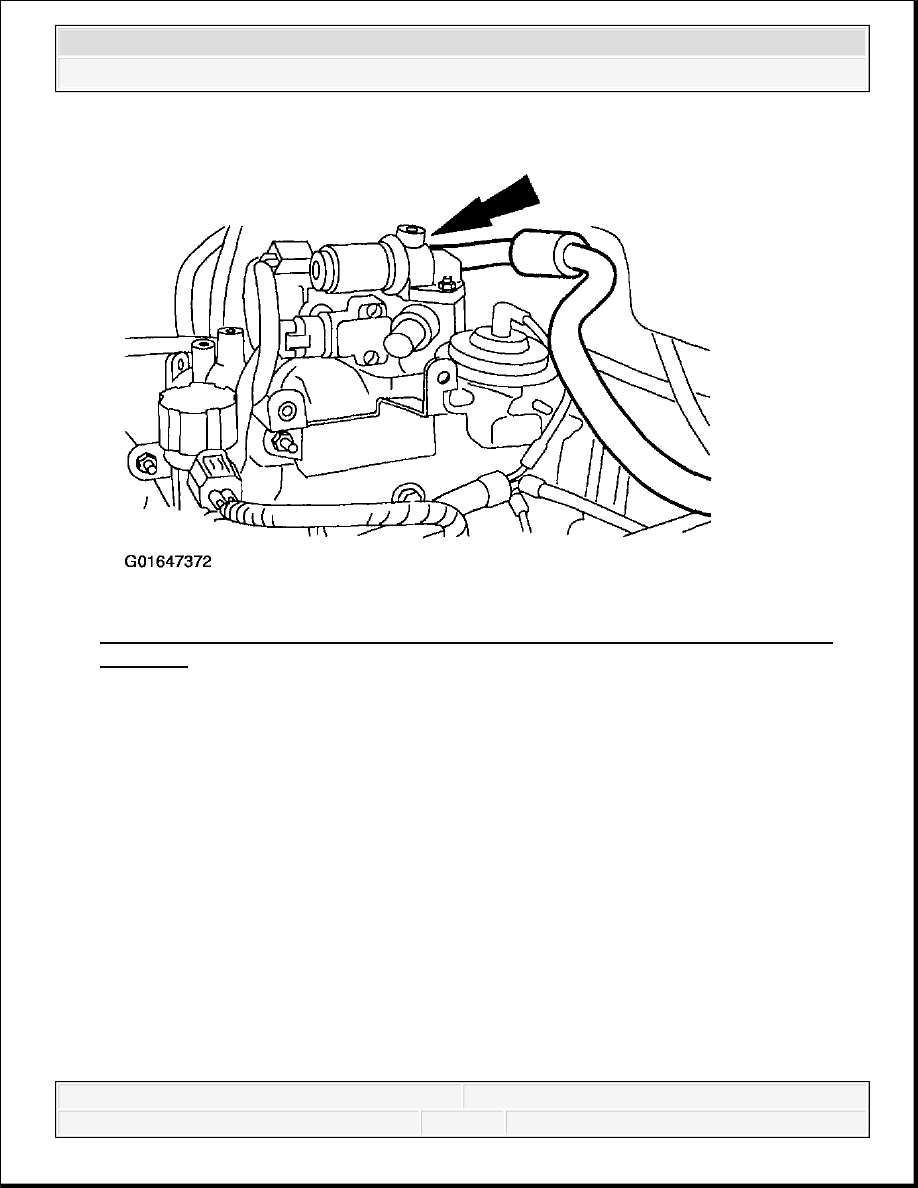

Fig. 475: Connecting Evaporative Emission Canister Purge Valve Vacuum Hose -
4X2, 4.6L
Courtesy of FORD MOTOR CO.

32. Connect the fuel pressure regulator vacuum hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

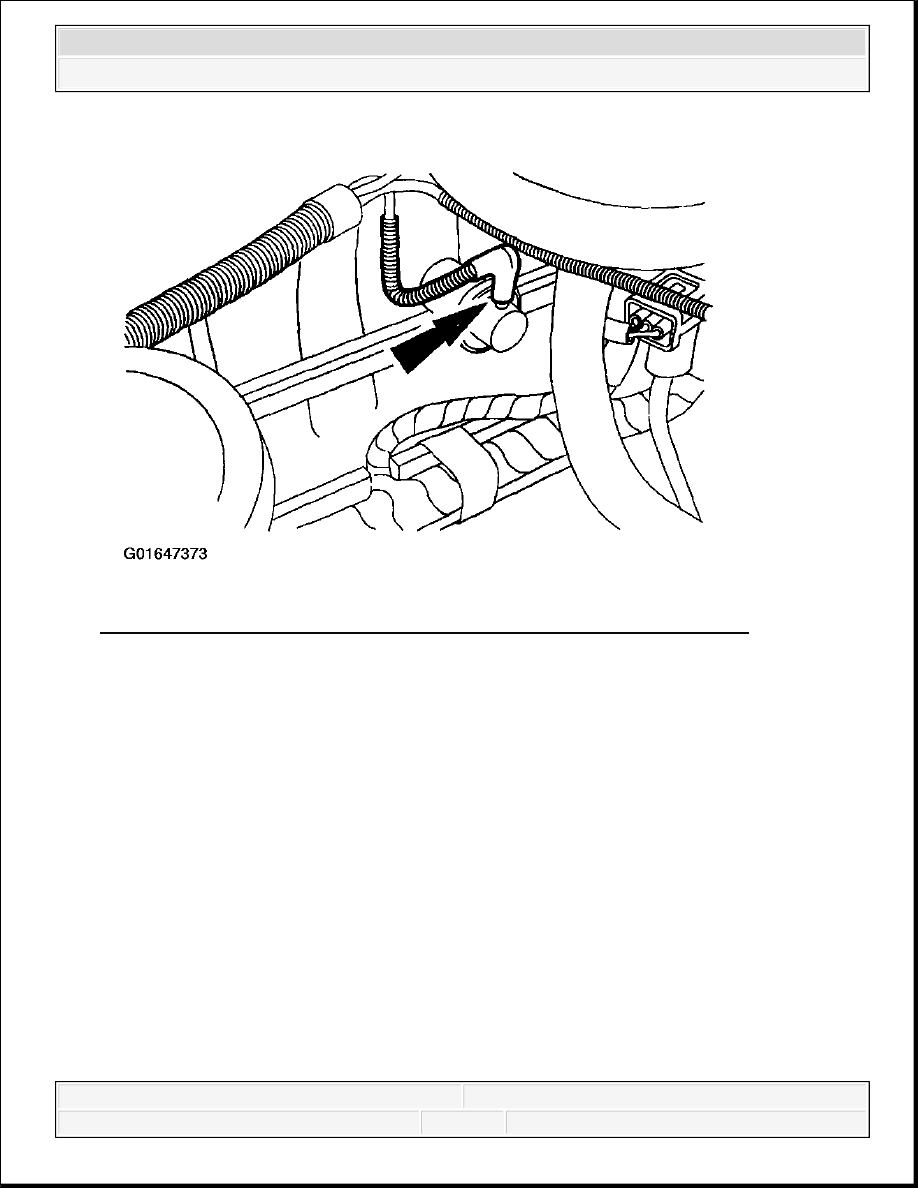

Fig. 476: Connecting Fuel Pressure Regulator Vacuum Hose - 4X2, 4.6L
Courtesy of FORD MOTOR CO.

33. Connect the TP sensor electrical connector and the EGR vacuum regulator solenoid

electrical and vacuum connectors.
