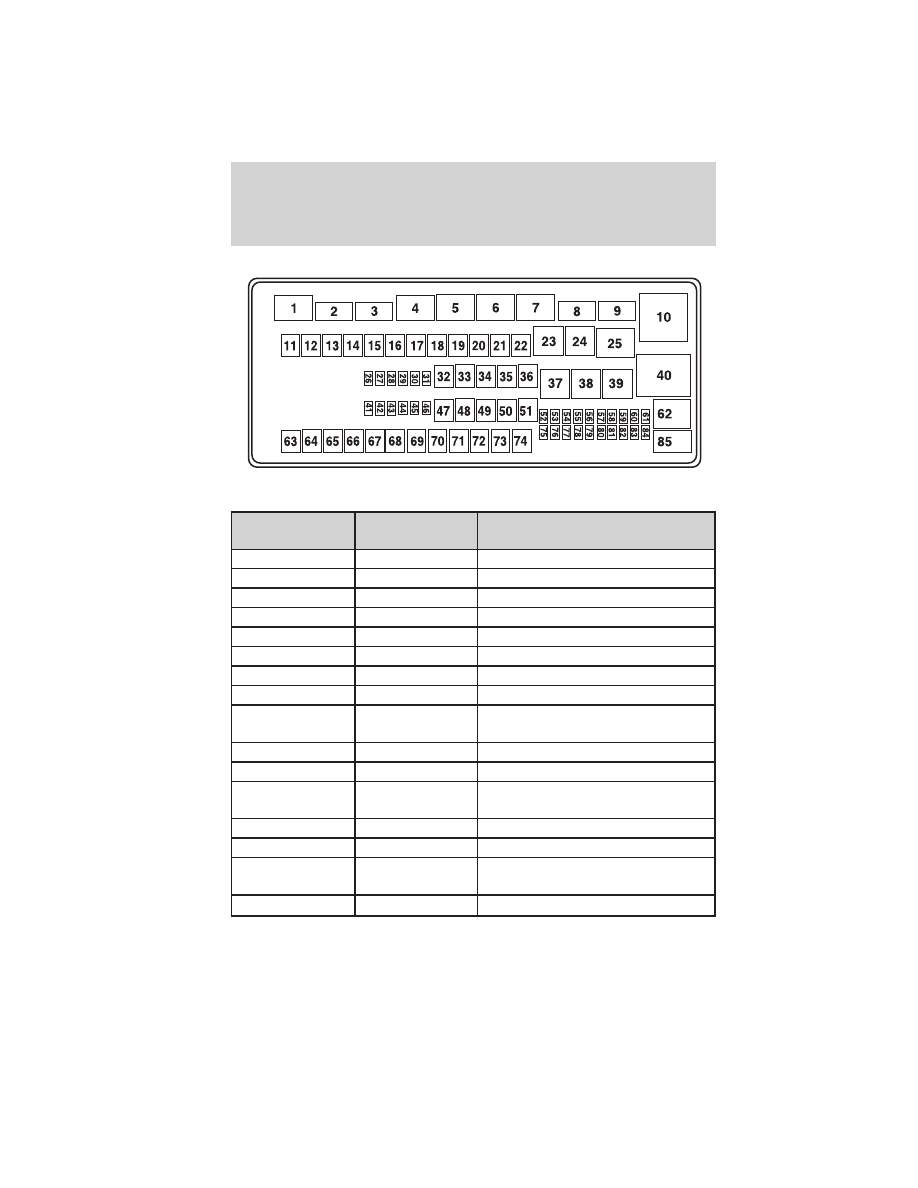

The high-current fuses are coded as follows.

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

1

HC Micro Relay

Powertrain control module (PCM)

2

HC Micro Relay

Starter solenoid

3

HC Micro Relay

Wiper

4

HC Micro Relay

Trailer tow battery charge

5

HC Micro Relay

Fuel pump

6

HC Micro Relay

Trailer tow park lamp

7

HC Micro Relay

Upfitter #4

8

HC Micro Relay

Upfitter #3

9

HC Micro Relay

Modified vehicle and stripped
chassis run/start

10

—

Not used

11

—

Not used

12

40A**

Modified vehicle and stripped
chassis run/start

13

30A**

Starter solenoid relay

14

40A**

Run start relay

15

40A**

Modified vehicle and stripped
chassis battery

16

50A**

Auxiliary A/C blower

Roadside Emergencies

222

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

17

50A**

Trailer tow battery charge, Trailer
tow park feed

18

30A**

Electric trailer brake, Trailer
brake controller

19

30A**

Upfitter #1

20

30A**

Upfitter #2

21

—

Not used

22

—

Not used

23

G8VA relay

A/C clutch

24

G8VA relay

Horn relay (stripped chassis)

25

HC Micro relay

Run/start

26

—

Not used

27

—

Not used

28

20A*

Back up lamp

29

10A*

A/C clutch

30

10A*

Brake on/off (BOO) switch

31

10A*

Cluster battery (stripped chassis)

32

50A**

Blower motor

33

40A**

Anti-lock brake system (ABS)
pump

34

20A**

Stripped chassis horn

35

40A**

PCM relay

36

20A**

Ignition switch (stripped chassis)

37

G8VA relay

Trailer tow stop — left turn signal

38

G8VA relay

Trailer tow stop — right turn
signal

39

G8VA relay

Back up lamp

40

ISO relay

Blower motor

41

—

Not used

42

15A*

Diagnostic connector (stripped
chassis)

43

20A*

Fuel pump

Roadside Emergencies

223

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

44

10A*

Upfitter #3

45

15A*

Upfitter #4

46

10A*

PCM keep alive power, Canister
vent, PCM relay coil

47

40A**

ABS coil

48

20A**

Trailer tow stop lamp/turn signal

49

30A**

Wiper motor

50

—

Not used

51

20A**

Cutaway

52

10A*

Stripped chassis and modified
vehicle run/start relay coil

53

10A*

ABS run/start feed

54

10A*

Fuel pump relay coil

55

—

Not used

56

—

Not used

57

20A*

Trailer tow park lamp

58

15A*

Trailer tow backup lamp

59

—

Not used

60

—

One touch integrated start (OTIS)
(diode)

61

—

Not used

62

HC Micro relay

Upfitter #2

63

30A**

Trailer tow battery charge

64

—

Not used

65

20A**

Power point 2 (glove box)

66

20A**

Power point 3 (left-hand B-pillar)

67

20A**

Power point 1 (instrument panel)

68

50A**

Modified vehicle

69

—

Not used

70

30A**

Stripped chassis

71

—

Not used

Roadside Emergencies

224

Fuse/Relay

Location

Fuse Amp

Rating

Protected Circuits

72

20A**

Cigar lighter

73

—

Not used

74

30A**

Power seat

75

20A*

Vehicle power (VPWR) 1, PCM
power

76

20A*

VPWR 2, PCM – emission related
powertrain components

77

10A*

VPWR 3, PCM – general
powertrain components

78

15A*

VPWR 4, Fuel pump relay coil

79

10A*

VPWR 5, Transmission

80

10A*

Cluster run/start (stripped
chassis)

81

—

Not used

82

—

Not used

83

—

Fuel pump (diode)

84

—

Not used

85

HC Micro relay

Upfitter #1

* Mini fuses ** A1S fuses

CHANGING THE TIRES

If you get a flat tire while driving, do not apply the brake heavily.
Instead, gradually decrease your speed. Hold the steering wheel firmly
and slowly move to a safe place on the side of the road.

Note: If your vehicle is equipped with the tire pressure monitoring
system (TPMS), the indicator light will illuminate when the spare tire is
in use. To restore the full functionality of the monitoring system, all road
wheels equipped with tire pressure monitoring sensors must be mounted
on the vehicle.

If your vehicle is equipped with TPMS, have a flat serviced by an
authorized dealer in order to prevent damage to the TPMS sensors, refer
to Tire pressure monitoring system (TPMS) in the Tires, Wheels and
Loading chapter. Replace the spare tire with a road tire as soon as
possible. During repairing or replacing of the flat tire, have the
authorized dealer inspect the TPMS sensor for damage.
