4.6. Насос системы охлаждения
ДВИГАТЕЛИ OHC
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоединить от аккумулятора
провод массы и слить жидкость из системы охлаждения. |
| 2. Снять вентилятор вместе с муфтой. |
| 3. Снять клиновой ремень. |
 |
4. Отвинтить болты и снять шкив
с насоса охлаждающей жидкости. |
| 5. Отсоединить от насоса охлаждающей
жидкости эластичный трубопровод, ведущий к отопителю. |
| 6. Снять эластичный трубопровод
охлаждающей жидкости между насосом охлаждающей жидкости и радиатором. |
| 7. Отвинтить три болта крепления
и снять крышку зубчатого ремня. |
| 8. Отвинтить три болта крепления
насоса охлаждающей жидкости и полностью извлечь насос. |
|
Ремонт
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Извлечь из корпуса насоса узел вала насоса
с уплотнением, прецизионным подшипником и ротором. |
| 2. Снять уплотнитель с вала насоса и извлечь
прецизионный подшипник из корпуса насоса. |
| 3. При помощи кольца и хвостовика соответствующего
диаметра и длины переместить ступицу шкива насоса на валу насоса так,
чтобы конец вала выступал на 1,5 мм над внешней поверхностью ступицы. |
| 4. Установить новый уплотнитель на вал насоса
и в углубление в корпусе. |
| 5. Установить на вал насоса его ротор таким
образом, чтобы зазор между его лопастями и корпусом насоса составлял
0,8 мм. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистить поверхности соединения корпуса
насоса и блока цилиндров двигателя. |
| 2. Установить насос вместе с новой прокладкой
на блок цилиндров. |
| 3. Установить кожух зубчатого ремня. |
| 4. Подсоединить к насосу охлаждающей жидкости
эластичные трубопроводы, соединяющие насос с радиатором и нагревателем. |
| 5. Установить вентилятор. |
| 6. Отрегулировать натяжение клинового ремня. |
| 7. Наполнить систему охлаждения, подсоединить
аккумулятор и проверить герметичность и функционирование системы охлаждения.
В случае необходимости дополнить уровень охлаждающей жидкости. |
|
ДВИГАТЕЛИ DOHC

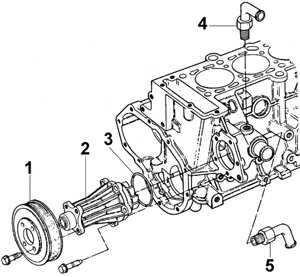

Элементы системы охлаждения двигателя DOHC
|
|
1 – шкив насоса,
2 – водяной насос,
3 – уплотнительное кольцо насоса,
4 – патрубок шланга от отопителя,
5 – патрубок шланга к отопителю |
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снять провод массы с аккумулятора. |
| 2. Для улучшения доступа к насосу
на двигателях с системой впрыска топлива снять воздухозаборник, камеру
повышенного давления и воздушный фильтр. |
| 3. Слить охлаждающую жидкость из
системы охлаждения. |
| 4. Снять приводной ремень. |
| 5. Отвинтить 4 болта крепления шкива
водяного насоса и снять шкив. |
 |
6. Подставить под насос соответствующий
контейнер, отвинтить 5 болтов крепления насоса и извлечь насос. |
 |
7. Снять с насоса уплотнительное
кольцо (указано стрелкой). Уплотнительное кольцо водяного насоса круглого
сечения подлежит замене. |
|
Установка
Установка производится в последовательности, обратной снятию.
Подсоединение шлангов к корпусу водяного насоса двигателя DOHC
|
|
А – шланг отопителя – до мая 1990,
B – шланг расширительного бачка – до мая 1990,
C – шланг радиатора |
На моделях до мая 1990 шланги охлаждающей жидкости были соединены с кожухом водяного
насоса как показано рисунке.
На моделях с мая 1990 шланг отопителя (A) и шланг расширительного бачка (В) заменены
местами.
Если шланги снимались на более ранних моделях, они должен быть повторно подсоединены
как на более поздних моделях, то есть соединять шланг отопителя со штуцером B
и шланг расширительного бачка со штуцером A. Это уменьшит шум от отопителя из-за
воздуха в системе.
ДВИГАТЕЛИ V6
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоединить от аккумулятора
провод массы и слить жидкость из системы охлаждения. |
| 2. Снять вентилятор вместе с муфтой. |
| 3. Снять клиновой ремень. |
| 4. Отвинтить болты и снять шкив
с насоса охлаждающей жидкости. |
| 5. Отсоединить нижний шланг радиатора
и шланг отопителя от корпуса термостата. |
| 6. Отвинтить три болта крепления
корпуса термостата к водяному насосу. |
| 7. Снять корпус и термостат. |
 |
8. Отвинтить двенадцать болтов
и снять водяной насос. На некоторых моделях необходимо снять шкив
коленчатого вала и гаситель крутильных колебаний для доступа к нижним
болтам крепления насоса. |
|
