Снятие и установка панели отделки стойки Форд Фокус
Снятие
Снимите боковую панель отделки панели приборов (рис. 8.15).

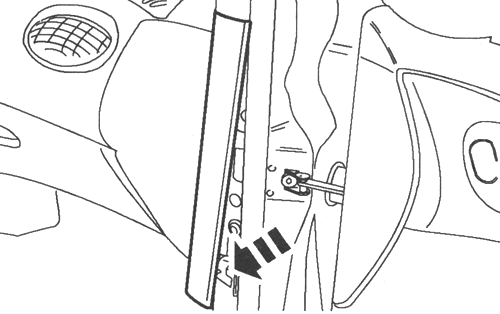

Рис. 8.15. Снятие боковой панели отделки панели приборов

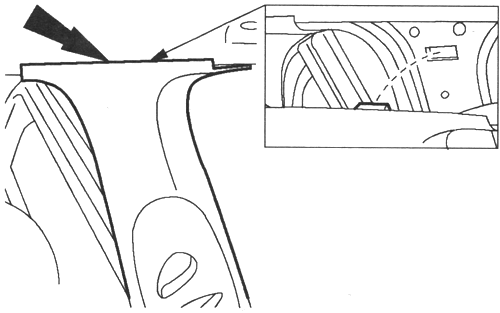

Отсоедините панель отделки стойки «В» (рис. 8.16).

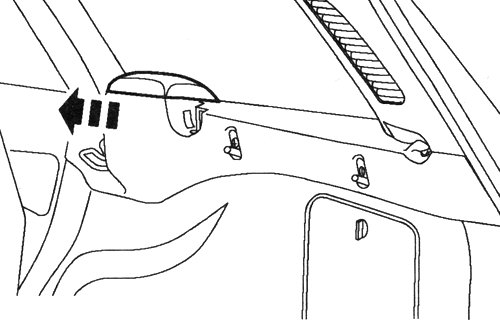

Рис. 8.16. Снятие панели отделки стойки «В»

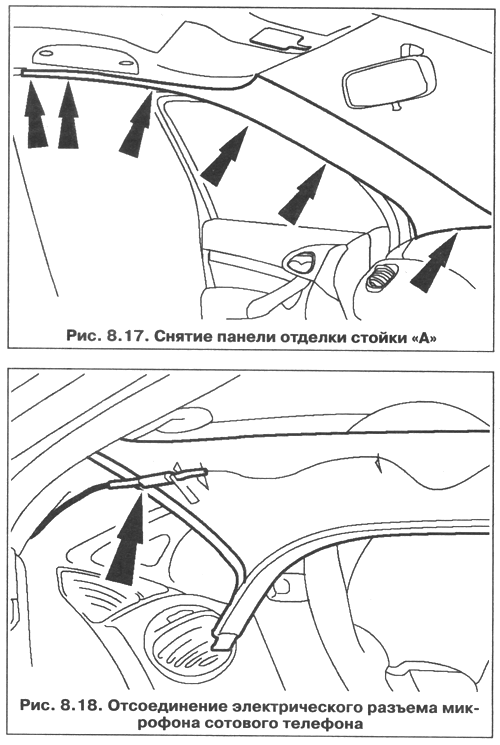

Снимите панель отделки стойки «А» (рис. 8.17). Снимите и отбракуйте зажимы/гнезда, установленные на кузове. Расстыкуйте электрический разъем микрофона сотового телефона (при наличии) (рис. 8.18). ПРИМЕЧАНИЕ. Отметьте положение микрофона на панели отделки стойки «А».
Снимите микрофон сотового телефона с панели отделки стойки «А».
Установка

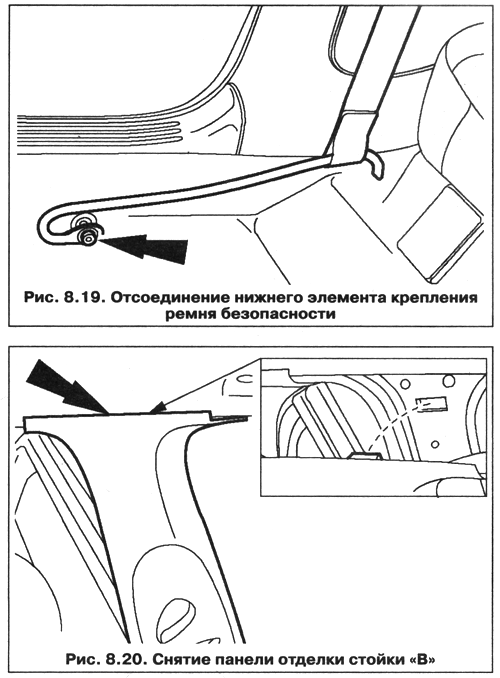

ПРИМЕЧАНИЕ. Установите новые зажимы/гнезда, закрепляемые на кузове. Для установки выполните процедуру снятия в обратной последовательности. Снятие отделки стойки «В» Отсоедините нижнее крепление ремня безопасности. Снимите болт ремня безопасности с элемента крепления. Отсоедините нижний элемент крепления ремня безопасности (рис. 8.19). Снимите штифт крепления панели отделки стойки «В» (при наличии). Снимите панель отделки стойки «В» (рис. 8.20).
Установка
ПРИМЕЧАНИЕ. Для упрощения процедуры установки регулятор высоты ремня безопасности должен находиться в крайнем нижнем положении.
Для установки выполните процедуру снятия в обратной последовательности. Панель отделки стойки «С» Снимите заднюю багажную полку. Сложите назад спинки задних сидений. Снимите панель отделки механизма втягивания ремня безопасности (рис. 8.21).

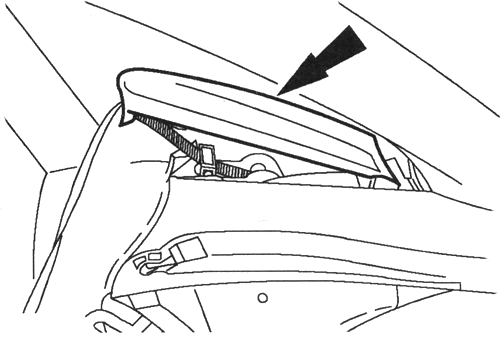

Рис. 8.21. Снятие панели отделки механизма втягивания ремня безопасности
Снимите зажим (рис. 8.22).

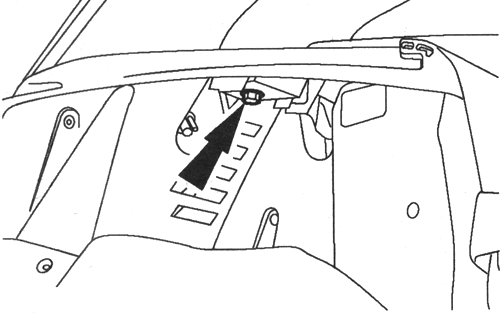

Рис. 8.22. Снятие зажима
Снимите панель отделки механизма втягивания ремня безопасности (рис. 8.23).

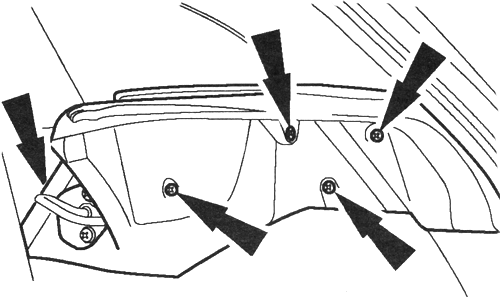

Рис. 8.23. Снятие панели отделки механизма втягивания ремня безопасности
Расстыкуйте электрический разъем лампы освещения салона (при наличии). Снимите опору задней багажной полки (рис. 8.24).
Рис. 8.24. Снятие опоры задней багажной полки

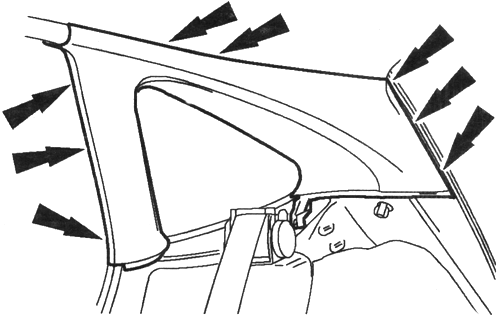

Снимите панель отделки стойки «С» (рис. 8.25).

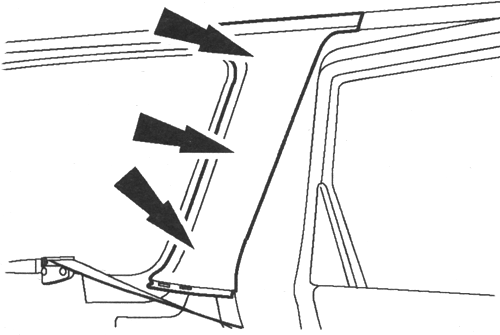

Рис. 8.25. Снятие панели отделки стойки «С»
3-дверные варианты. Снимите панель отделки стойки «С» Снимите панель отделки стойки «С» (рис. 8.26).
Рис. 8.26. Снятие панели отделки стойки «С»
Установка
Для установки выполните процедуру снятия в обратной последовательности.
