Внутренний механизм переключения передач Форд Фокус
Рычаг переключения закрепляется на секции ручного вала, имеющей квадратное сечение. Осевое перемещение троса рычага выбора преобразуется во вращение ручного вала. В коробке передач ручной вал приводит в действие рычаг парковочной защелки и приводной рычаг клапана с ручным управлением. Клапан с ручным управлением — это клапан, активизируемый полностью вручную; он перемещается посредством приводного рычага клапана с ручным управлением, расположенного в блоке клапанов. Клапан с ручным управлением гарантирует работу при действии гидравлической аварийной программы.

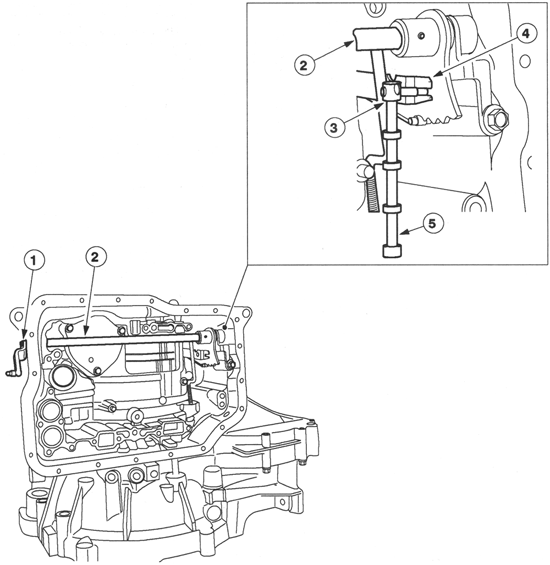

Рис. 3.156. Внутренний механизм переключения передач: 1 — рычаг на ручном вале; 2 — ручной вал; 3 — рычаг задействования стояночной защелки; 4 — рычаг в сборе с кронштейном; 5 — клапан с ручным управлением (в блоке клапанов, который не показан)
