WARNING

36) If climate comfort is to be favoured, the
Stop/Start system can be disabled, for a
continuous operation of the climate control
system.

CRUISE CONTROL
(constant speed
regulator)

(for versions/markets, where provided)

114) 115)

This is an electronically controlled
driving assistance device that allows
the desired vehicle speed to be
maintained, without having to press the
accelerator pedal.
The device can be used at a speed
above 30 km/h on long stretches of dry,
straight roads with few variations (e.g.
motorways). It is therefore not
recommended to use this device on
extra-urban roads with traffic. Do not
use it in town

ACTIVATING THE DEVICE

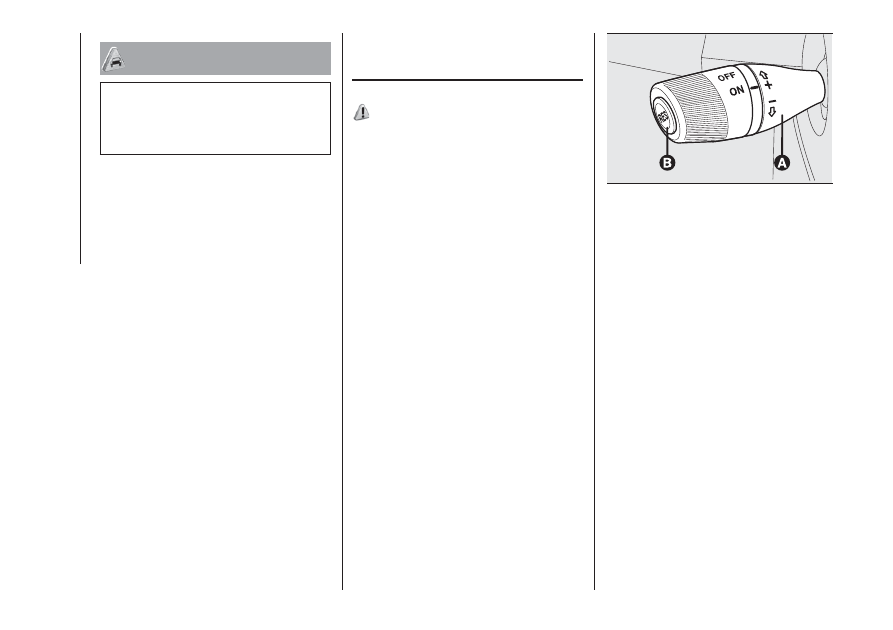

Turn ring nut A fig. 72 to the ON
position. The device cannot be
activated in 1st or reverse gear: it is
advisable to activate the function in 4th
gear or higher.

MEMORISING /
RESTORING THE
MEMORISED SPEED

Speed memorising: turn ring nut A to
ON and press the accelerator pedal
so that the vehicle reaches the desired
speed. Move the stalk upwards (+)
for at least one second, then release it:
the speed is memorised and you can
therefore release the accelerator pedal.
If needed (when overtaking for
instance), you can accelerate simply by
pressing the accelerator; when you
release the pedal, the vehicle goes
back to the speed stored previously.
Travelling downhill with the device
engaged, the vehicle speed may
increase more than the memorised one.

72

F1E0633

88

ST

AR

TING

AND

DRIVING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Restoring the memorised speed:
accelerate gradually until reaching
a speed approaching the memorised
speed, engage the gear selected at the
time of speed memorising and finally
press the B (RES) button fig. 72.

INCREASING/
DECREASING
MEMORISED SPEED

Speed increase: press the accelerator
and memorise the new speed or move
the stalk upwards (+), until reaching
the new speed, which will be
memorised automatically.
Speed decrease: deactivate the
device and memorise the new speed or
move the stalk downwards (-), until
reaching the new speed, which will be
memorised automatically.
Each movement of the stalk
corresponds to an increase/decrease in
speed of about 1 km/h, while keeping
the stalk held upwards will continuously
increase the speed.

DEACTIVATING THE
DEVICE

The device can be deactivated by
turning the ring nut A to OFF, by
switching off the engine or by pressing
the brake, the clutch or the accelerator
pedal; in this last case the system is
not completely deactivated but gives
priority to the acceleration request. The
device still remains active, without the
need to press the B (RES) button fig. 72
to return to the previous conditions
once acceleration is concluded.
Automatic deactivation: the device
deactivates automatically in the
following cases: activation of the ABS
or ESP system, vehicle speed below
the predefined limit, Cruise Control
failure.

WARNING

114) While travelling with the device
engaged, do not put the gear lever into
neutral.

115) In the case of malfunctioning or if the
device fails, turn ring nut to OFF and
contact a Fiat Dealership.

PARKING SENSORS

(for versions/markets, where provided)

116)

37)

SENSORS

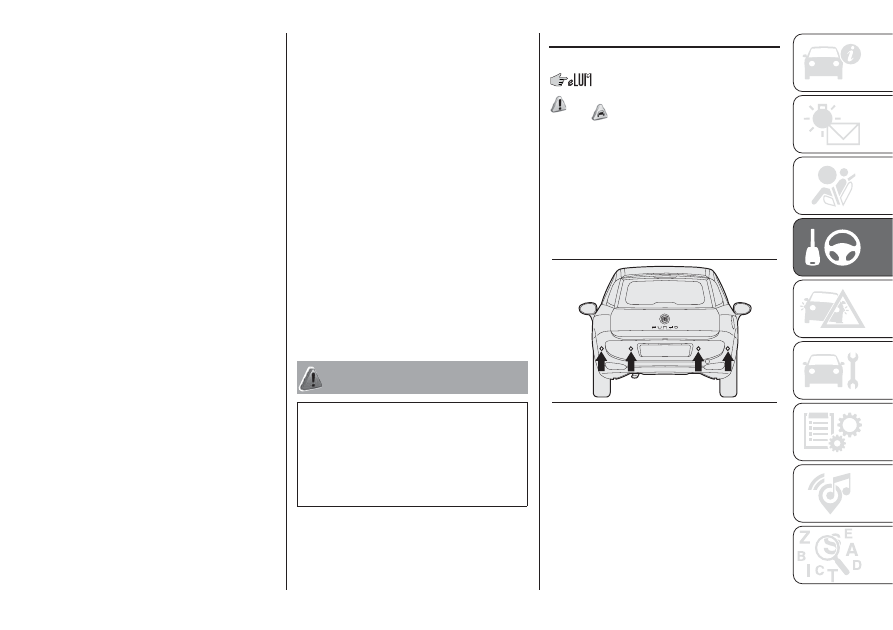

The sensors are located in the rear
bumper fig. 73, they detect the
presence of any obstacles near the rear
part of the vehicle and inform the
driver, through an intermittent acoustic
signal.

Activation/deactivation: the sensors
are automatically activated when
reverse gear is engaged. As the
obstacle behind the vehicle gets closer,
the acoustic signal becomes more
frequent.

73

F1E0624

89

-------------------------------------------------------------------------------------------------------------------------------------------------------------

OPERATION WITH A
TRAILER

Sensor operation is automatically
deactivated when the trailer's electric
cable plug is fitted in the vehicle's
tow hook socket. The sensors are
automatically reactivated when the
trailer's cable plug is removed.

IMPORTANT
INFORMATION

When parking, take the utmost care
over obstacles that may be above
or under the sensor.
Objects close to the vehicle are not
detected under certain circumstances
and could therefore cause damage
to the vehicle or be damaged.
The following conditions may influence
the performance of the parking
assistance system:

the presence of ice, snow, mud or

multiple layers of paint on the surface of
the sensor may reduce its sensitivity
and the system performance;

mechanical interference (e.g.

washing the vehicle, rain, strong wind,
hail) may cause the sensor to detect
a non-existent obstacle ("echo
interference");

the presence of ultrasonic systems

(e.g. pneumatic brake systems of
trucks or pneumatic drills) near the
vehicle could alter the signals sent to
the sensor;

the variation in sensor position,

caused by variation in ride (due
to suspension or shock absorber wear),
changing tyres, overloaded vehicle, or
tuning that lowers the vehicle, for
example, may affect parking sensor
system performance;

WARNING

116) The responsibility for parking and
other dangerous manoeuvres always and
in every case lies with the driver. While
carrying out these manoeuvres, always
make sure that no people (especially
children) or animals are in the area
concerned. The parking sensors are an aid
for the driver, but the driver must never
allow their attention to lapse during
potentially dangerous manoeuvres, even
those executed at low speeds.

WARNING

37) The sensors must be clean of mud,
dirt, snow or ice in order for the system to
operate correctly. Be careful not to scratch
or damage the sensors while cleaning
them. Avoid using dry, rough or hard
cloths. The sensors must be washed using
clean water, with the addition of vehicle
shampoo if necessary. When using special
washing equipment such as high pressure
jets or steam cleaning, clean the sensors
very quickly keeping the jet more than
10 cm away.

90

ST

AR

TING

AND

DRIVING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

TOWING TRAILERS

117) 118)

IMPORTANT

For towing caravans or trailers the
vehicle must be fitted with an approved
tow hook and an adequate electrical
system. Installation must be carried out
by a specialist.
Install any specific and/or additional
door mirrors as specified by the
Highway Code.
Remember that when towing a trailer,
steep hills are harder to climb, braking
distances increase and overtaking
takes longer depending on the overall
weight of the trailer.
Engage a low gear when driving
downhill, rather than constantly using
the brake.
The weight the trailer exerts on the
vehicle tow hook reduces the vehicle's
loading capacity by the same amount.
To make sure that the maximum
towable weight is not exceeded (given
in the vehicle registration document)
account should be taken of the fully
laden trailer, including accessories and
luggage.

Do not exceed the speed limits specific
to each country you are driving in, in
the case of vehicles towing trailers.
In any case, the top speed must not
exceed 100 km/h.
An electric brake (or electric winch)
should be supplied directly by the
battery through a cable with a cross
section of no less than 2.5 mm

2

.

In addition to the electrical branches,
the vehicle electrical system can only
be connected to the supply cable for an
electric brake and to the cable for an
internal light for the trailer, not
exceeding 15 W. For connections, use
the preset control unit with a battery
cable with section not less than 2.5
mm

2

.

Fit a suitable stabiliser to the trailer
drawbar.

IMPORTANT The use of auxiliary loads
other than external lights (electric brake,
winch, etc.) must be used with engine
running.

IMPORTANT To install a tow hook
contact a Fiat Dealership.

WARNING

117) The ABS with which the vehicle is
equipped will not control the braking
system of the trailer. Particular caution is
required on slippery roads.

118) Never modify the braking system of
the vehicle to control the trailer brake.
The trailer braking system must be fully
independent of the vehicle’s hydraulic
system.

91

-------------------------------------------------------------------------------------------------------------------------------------------------------------

REFUELLING THE
VEHICLE

119) 120) 121)

Always stop the engine before
refuelling.

PETROL ENGINES

Only use unleaded petrol, with an
octane number (R.O.N.) not lower than
95. In order to prevent damage to the
catalytic converter never introduce even
the smallest amount of leaded petrol,
even in the event of an emergency.

DIESEL ENGINES

Only use Diesel for motor vehicles
(EN590 specification). When using or
parking the car for a long time in the
mountains or cold areas, it is advisable
to refuel using locally available diesel
fuel. In this case, it is also advisable to
keep the tank over 50% full.

REFUELLING
PROCEDURE

38)

To refuel proceed as follows:

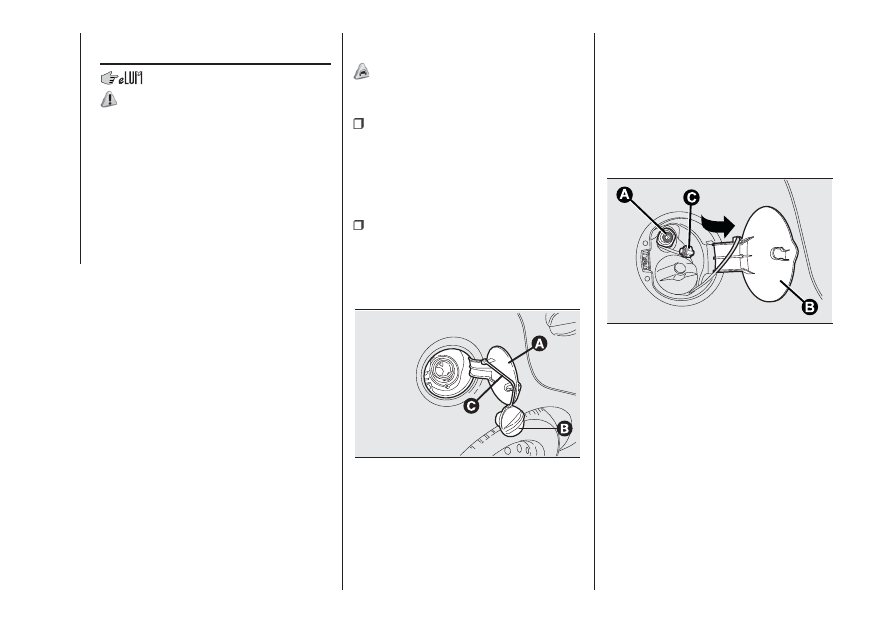

open the flap A fig. 74 by pulling it

outwards, then undo cap B fig. 74
(using the ignition key, for versions
where provided), secure it to the flap
using the loss prevention strap C, insert
the nozzle into the filler and refuel;

after refuelling, before removing the

dispenser, wait for at least 10 seconds
in order for the fuel to flow inside the
tank. Then remove the nozzle from the
filler and close flap A fig. 74.

LPG versions

To access filler A fig. 75, open access
flap B and unscrew cap C. Before
refuelling turn the engine off, engage
the handbrake, turn the ignition key to
STOP and hand over the special filling
adaptor to the LPG refuelling operators.
Do not smoke during refuelling.

IMPORTANT Depending on the country,
there are various types of adapters for
LPG refuelling pumps. Filler adapter,
supplied with the vehicle and located in
a special case, is specifically designed
for the country in which the vehicle is
sold. If you are in a different country,
find out what type of adaptor is used
there.

74

F1E0111

75

F1E0565

92

ST

AR

TING

AND

DRIVING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Natural Power versions

39)

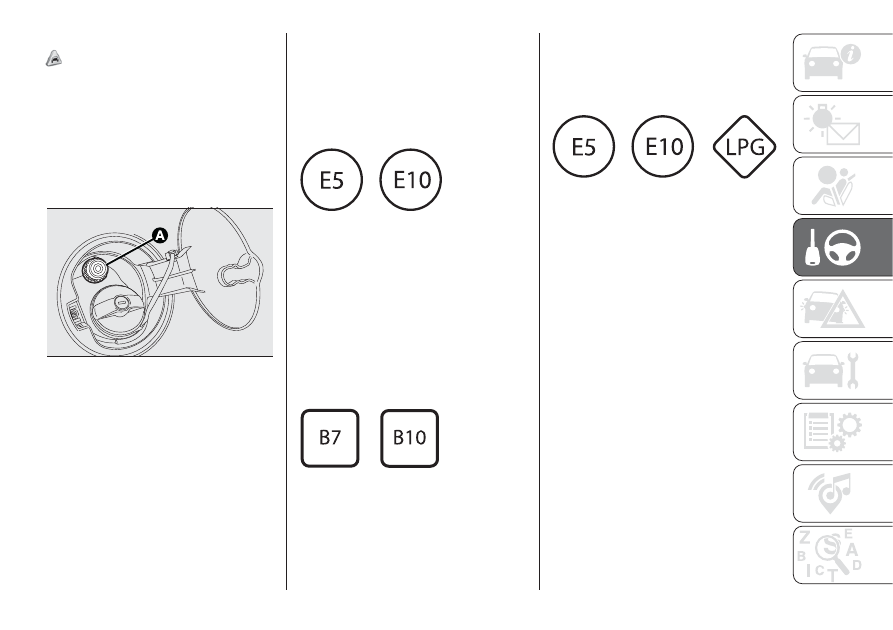

To access the filler, unscrew the cap A
fig. 76 by turning it counterclockwise.
The profile of the filler for refilling is
the universal type compatible
with Italian and NGV1 standards. In
some European countries adapters are
considered ILLEGAL (e.g. in Germany).

Fuels - identification of
vehicle compatibility.
Graphic symbol for
consumer information in
accordance with
EN16942

The symbols shown below facilitated
recognising the correct fuel type to
be used on your car.

Before proceeding with refuelling,
check the symbols inside the fuel filler
flap (where provided) and compare
them with the symbols shown on the
fuel pump (where provided).

Symbols for petrol powered cars

E5: Unleaded petrol containing up
to 2.7% (m/m) oxygen and with
maximum 5.0% (V/V) ethanol compliant
with EN228.
E10: Unleaded petrol containing up to
3.7% (m/m) oxygen and with maximum
10.0% (V/V) ethanol compliant with
EN228.

Symbols for diesel powered cars

B7: Diesel containing up to 7% (V/V) of
FAME (Fatty Acid Methyl Esters)
compliant with EN590.

B10: Diesel containing up to 10% (V/V)
of FAME (Fatty Acid Methyl Esters)
compliant with EN16734.

Symbols for petrol/LPG bi-fuel cars

E5: Unleaded petrol containing up to
2.7% (m/m) oxygen and with maximum
5.0% (V/V) ethanol compliant with
EN228.
E10: Unleaded petrol containing up to
3.7% (m/m) oxygen and with maximum
10.0% (V/V) ethanol compliant with
EN228.
LPG: Automotive LPG compliant with
EN589.

76

F1E0598

77

78

79

93

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Symbols for petrol/methane bi-fuel
cars

E5: Unleaded petrol containing up to
2.7% (m/m) oxygen and with maximum
5.0% (V/V) ethanol compliant with
EN228.
E10: Unleaded petrol containing up to
3.7% (m/m) oxygen and with maximum
10.0% (V/V) ethanol compliant with
EN228.
CNG: Automotive compressed
methane compliant with EN16723.

WARNING

119) Do not apply any object/plug to the
end of the filler which is not provided
for the car. The use of non-compliant
objects/caps could cause a pressure
increase inside the tank, resulting in
dangerous situations.

120) Do not bring naked flames or lit
cigarettes near to the fuel filler: fire risk.
Keep your face away from the fuel filler to
prevent breathing in harmful vapours.

121) Do not use a mobile phone near the
refuelling pump: risk of fire.

WARNING

38) For diesel engines, only use diesel fuel
for motor vehicles in accordance with
EN590 European specifications. The use of
other products or mixtures may damage
the engine beyond repair and
consequently invalidate the warranty, due
to the damage caused. If you accidentally
introduce other types of fuel into the tank,
do not start the engine. Empty the tank.
If the engine has been run for even an
extremely limited amount of time, you must
not only drain the fuel tank, but the rest of
the supply circuit as well.

39) The other plates (provided with the
vehicle documents) show the date when
the first cylinder inspection/test is due.
Methane refuelling stations are not
authorised to refill the cylinders when the
inspection date has expired.

80

94

ST

AR

TING

AND

DRIVING

-------------------------------------------------------------------------------------------------------------------------------------------------------------

IN AN EMERGENCY

A punctured tyre or a burnt-out bulb?

At times, a problem may interfere
with our journey.

The pages on emergencies can help
you to deal with critical situations
independently and with calm.

In an emergency we recommend that
you call the freephone number found in
the Warranty Booklet.

It is also possible to call the national or
international universal freephone
number to search for the nearest
Dealership.

HAZARD WARNING LIGHTS........... 96

REPLACING A BULB ...................... 96

REPLACING FUSES........................101

REPLACING A WHEEL ...................106

“FIX&GO AUTOMATIC” KIT .............109

JUMP STARTING ............................111

FUEL CUT-OFF SYSTEM ................113

TOWING THE VEHICLE ..................113

95

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HAZARD WARNING
LIGHTS

CONTROL

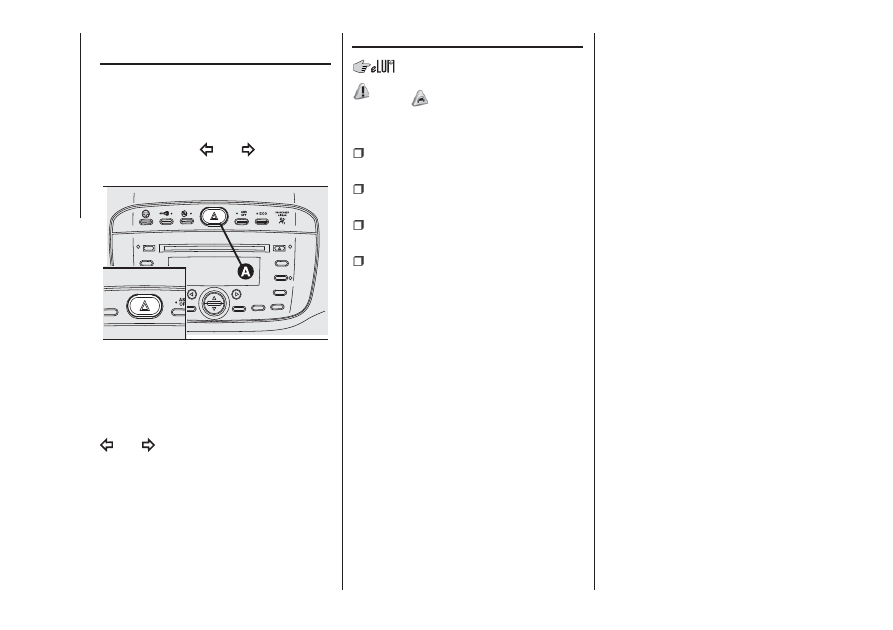

Press button A (fig. 81) to turn on/off
the lights, whatever the position of the
ignition key. When the hazard warning
lights are on, the

and

warning

lights flash.

Emergency braking

In the event of emergency braking the
hazard warning lights switch on
automatically as well as warning lights

and

in the instrument panel.

The lights switch off automatically when
emergency braking ceases.

REPLACING A BULB

122) 123)

40)

GENERAL
INSTRUCTIONS

before changing a bulb check the

contacts for oxidation;

burnt bulbs must be replaced by

others of the same type and power;

after replacing a headlight bulb,

always check its alignment;

when a light is not working, check

that the corresponding fuse is intact
before replacing a bulb. For the location
of fuses, refer to the paragraph
"Replacing fuses" in this chapter.

NOTE A slight misting may appear on
the internal surface of the headlight: this
does not indicate a fault and is caused
by low temperature and the degree
of humidity in the air. Misting will rapidly
disappear when the headlights are
switched on. The presence of drops
inside the headlights indicates
infiltration of water. Contact a Fiat
Dealership.

81

F1E0932

96

IN

AN

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Bulbs

Type

Power

Dipped/main beam headlights

H4

55W/60W

Daytime running lights (DRL)

W21W

21 W

Front side lights

W5W

5 W

Rear side lights

LED

-

Front direction indicators

PY21W

21 W

Side direction indicators

W5W

5 W

Rear direction indicators

PY21W

21 W

Brake lights

P21W

21 W

Third brake light

W2.3W

2.3 W

Fog lights

H11

55 W

Reverse

W16W

16 W

Rear fog light

W16W

16 W

Number plate

C5W

5 W

97

-------------------------------------------------------------------------------------------------------------------------------------------------------------

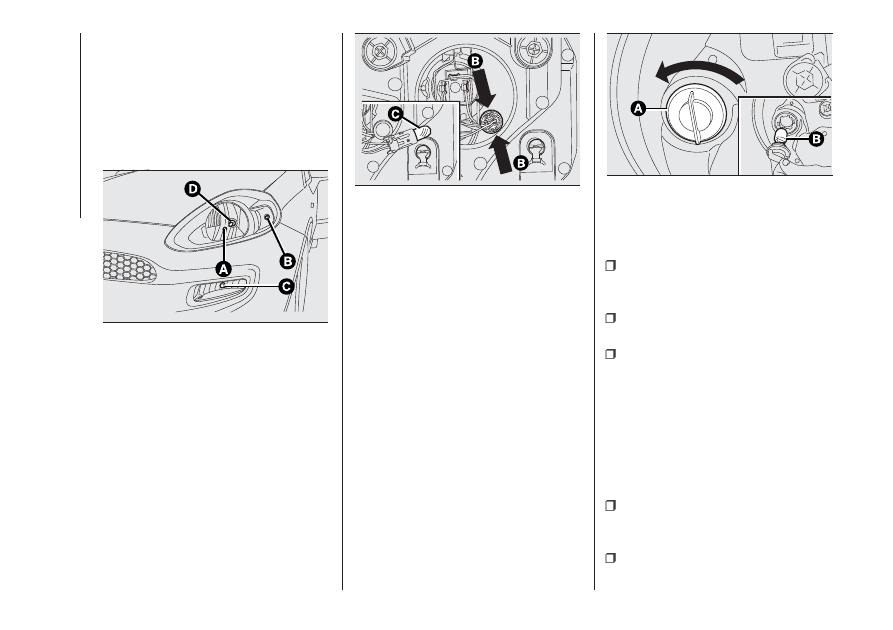

FRONT LIGHT CLUSTERS

The bulbs are arranged inside the front
light cluster fig. 82 as follows:

A - Side lights
B - Daytime running lights (DRL)
C - Direction indicators
D - Dipped/main beam headlights

NOTE To replace the bulbs of the front
direction indicators, main beam
headlights and dipped beam
headlights, the dedicated flap can be
accessed (see "Direction indicators")

SIDE LIGHTS
(for versions/markets, where provided)

To replace the bulb, remove the rubber
cover with the dedicated tab and press
on tabs B fig. 83, then remove the
bulb holder;

remove bulb C fig. 83, replace it and fit
the bulb holder again; refit the rubber
cover making sure it is secured
correctly.

NOTE To change the LED side lights
contact a Fiat Dealership.

DAYTIME RUNNING
LIGHTS (DRL)

To replace a bulb, using the dedicated
tab, turn the bulb holder A fig. 84
anticlockwise and remove it. Extract the
bulb holder B fig. 84 pushing it lightly
and turning it anticlockwise, refit the
bulb holder fitting it into its housing and
turn it clockwise until it clicks into
place;

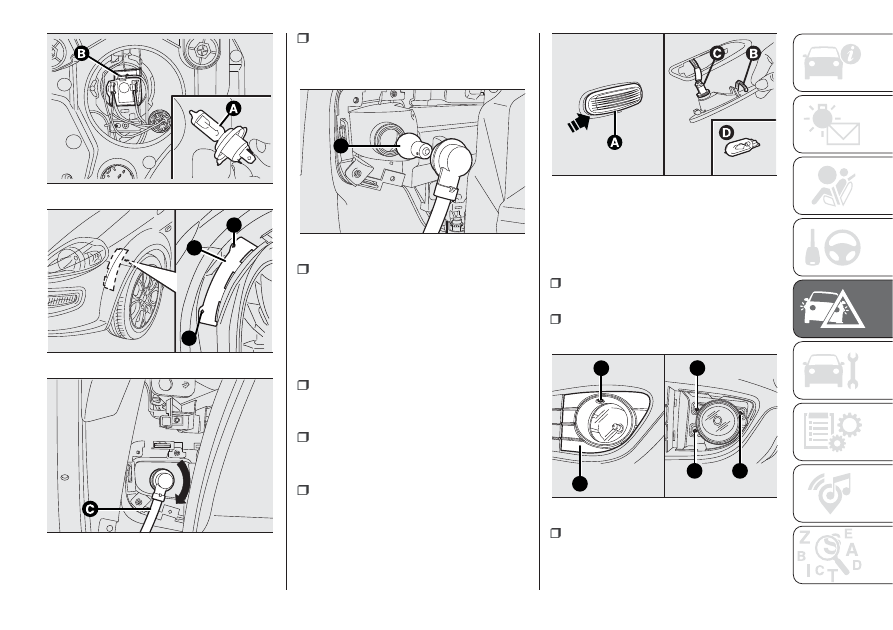

DIPPED/MAIN BEAM
HEADLIGHTS

To replace the bulb, proceed as follows:

remove the rubber cover, disconnect

the electrical connector B fig. 85 and
detach the bulb holder clip;

extract the bulb A fig. 85 A and

replace it;

fit the new bulb, aligning the outlines

of the metallic part with the grooves
on the reflector. Refit the clip, reconnect
the electrical connector and refit the
cover making sure it is locked;

DIRECTION INDICATORS

Front

To replace the bulb, proceed as follows:

steer the right/left wheel inwards

and unscrew the locking devices A fig.
86. Remove the flap B;

remove the bulb holder cover C fig.

87 by turning it anticlockwise;

82

F1E0635

83

F1E0149

84

F1E0250

98

IN

AN

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

extract the bulb D fig. 88 pushing it

lightly and turning it anticlockwise,
then replace it;

refit the cover/bulb holder C by

turning it clockwise until it is locked
properly. Fit the flap B and screw in the
locking devices A.

Side

To replace the bulb, proceed as follows:

adjust the lens A fig. 89 to

compress in the clip B, then pull the
cluster outwards;

turn the bulb holder C fig. 89

anticlockwise, extract bulb D and
replace it;

Refit the bulb holder C fig. 89 in the

lens turning it anticlockwise and refit the
unit making sure the inner clip B clicks
into place.

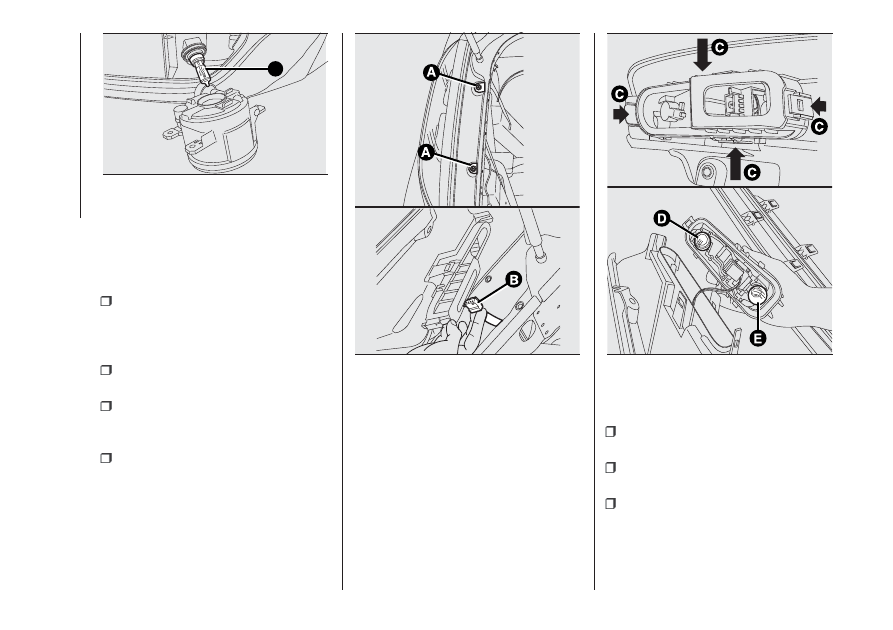

FOG LIGHTS
(for versions/markets, where provided)

To replace the bulbs proceed as
follows:

undo the screw A fig. 90 and

remove the protection template B;

loosen the fixing screws C fig. 90

and remove the lamp;

remove the bulb A fig. 91 by turning

it anticlockwise and disconnect the
electrical connector.

85

F1E0150

A

A

B

86

F1E0621

87

F1E0152

D

88

F1E0153

89

F1E0280

A

C

B

C

C

90

F1E0525

99

-------------------------------------------------------------------------------------------------------------------------------------------------------------

REAR LIGHT CLUSTERS

These contain the bulbs for the side
lights (LED), brake lights and direction
indicators. To replace the bulb proceed
as follows:

undo the screws A fig. 92 and

disconnect the electrical connector B,
then remove the lens unit pulling
outwards;

release the bulb holder unclipping

the fasteners C fig. 93;

remove the bulb to be replaced,

pushing it lightly and turning it
anticlockwise, then replace it;

refit the bulb holder, reconnect the

electric connector, reposition the unit
on the vehicle body and then tighten
the fixing screws A fig. 92.

REVERSING LIGHT/REAR
FOG LIGHT

The reversing lights and rear fog lights
are located in the rear bumper. For their
replacement, contact a Fiat Dealership.

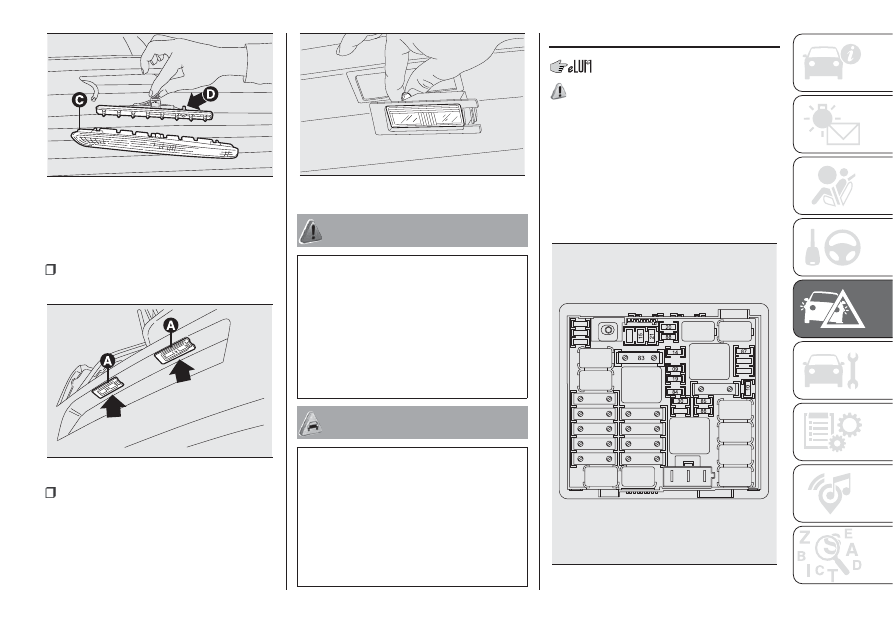

THIRD BRAKE LIGHTS

To replace the bulb proceed as follows:

open the luggage compartment

and remove the rubber covers;

press on the locking devices and

remove the lens unit C fig. 94;

disconnect the electrical connector

and, working on the tabs D fig. 94
extract the bulb holder and then the
press-fitted bulb.

A

91

F1E0526

92

F1E0155

93

F1E0156

100

IN

AN

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

NUMBER PLATE LIGHTS

To replace the bulbs proceed as
follows:

remove the lens unit A fig. 95

operating as indicated;

replace the bulb releasing it from the

side contacts fig. 96 and lock the new
one correctly. Then refit the press-fitted
lens unit.

WARNING

122) Modifications or repairs to the electric
system that are not carried out properly
or do not take the system technical
specifications into account can cause
malfunctions leading to the risk of fire.

123) Halogen bulbs contain pressurised
gas, in the case of breakage they may
burst causing glass fragments to be
projected outwards.

WARNING

40) Halogen bulbs must be handled by
holding the metallic part only. Touching the
transparent part of the bulb with your
fingers may reduce the intensity of the
emitted light and even reduce the lifespan
of the bulb. In the event of accidental
contact, wipe the bulb with a cloth
moistened with alcohol and let the bulb
dry.

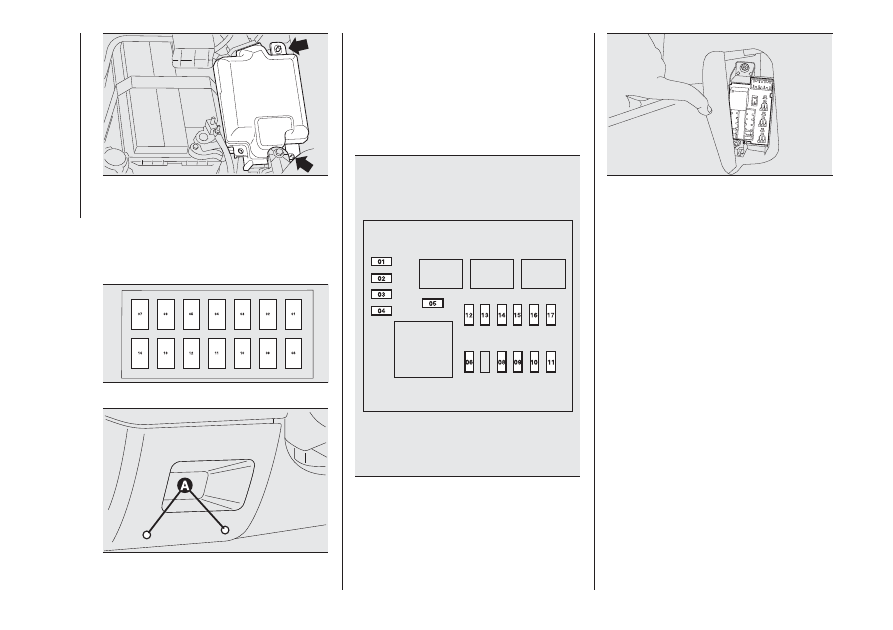

REPLACING FUSES

124) 125) 126) 127) 128) 129)

ENGINE COMPARTMENT
FUSE BOX

The fuse box fig. 97 is located at the
side of the battery: to access the fuses
remove the relevant protective cover,
operating in the points indicated by the
arrows (see fig. 98).

94

F1E0281

95

F1E0159

96

F1E0160

97

F1E0175

101

-------------------------------------------------------------------------------------------------------------------------------------------------------------

DASHBOARD FUSE BOX

To access the dashboard fuse box, fig.
99 undo the screws A fig. 100 and
remove the cover.

LUGGAGE
COMPARTMENT FUSE
BOX

To gain access to the fuse box fig. 101
(located on the left side of the luggage
compartment), open the dedicated
inspection lid (see fig. 102).

98

F1E0174

99

F1E0173

100

F1E0172

101

F1E0177

102

F1E0176

102

IN

AN

EMERGENCY

-------------------------------------------------------------------------------------------------------------------------------------------------------------

ENGINE COMPARTMENT FUSE BOX

fig. 98

DEVICES

FUSE

AMPERE

Hi-Fi sound system with radio, control unit and subwoofer speaker

F09

20

Single tone horn

F10

10

Left dipped beam headlight, right main beam headlight

F14

15

Additional heater

F15

30

Air conditioning compressor

F19

7.5

Heated rear window

F20

30

Electric fuel pump in tank

F21

15

Left fog light, right fog lights

F30

15

Methane system supply management solenoid valves

F84

7.5

Socket (set-up)

F85

-

Passenger compartment socket, cigar lighter

F86

15

Battery charge status sensor

F87

5

Defroster on driver-side door mirror, defroster on passenger-side door mirror

F88

7.5

103

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     4      5      6      7     ..
